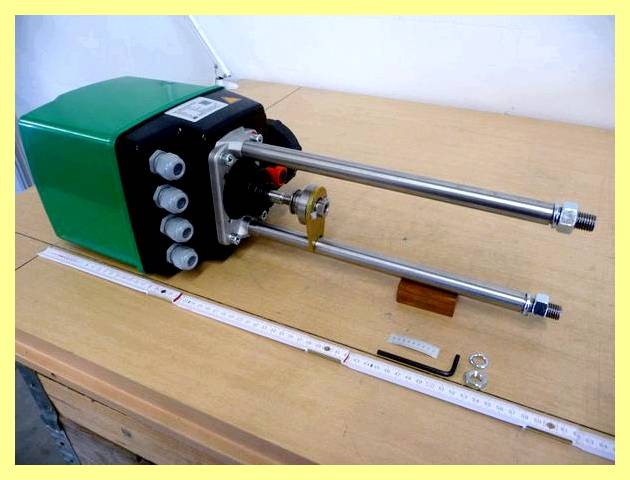

Для клапана электрического прямого деяния, малый перепад давления на клапане не требуется, ΔPmin=0 бар. Клапаны прямого деяния, могут работать как в системах с давлением в трубопроводе, так и на сливных емкостях, накопительных ресиверах и в других местах, где давление мало либо отсутствует.

Всего: 0 руб.
Закрыть меню

Электрические клапаны 41
Шаровые краны с электроприводом 17
Запорная арматура из нержавеющей стали 21
Затворы дисковые с электроприводом 1
Таймеры полива 17
Системы от протечек воды 11
Системы контроля от утечки газа 11
Системы полива домашних растений 4

Поплавковые выключатели 13
Насосы для перекачки масла, горючего и воды 17
WiFi умные шаровые краны и датчики 9
Продукты для умного дома 100
Бытовые продукты 8
Электронные помпы для бутыли 19л 14
Арматура для брутальных сред 6
Системы подогрева 4

Реле и датчики 7
Пневматические клапаны 4
Комплектующие 27
Редукторы (регуляторы) давления 4
Фильтры узкой чистки 3
Автоматические термостатические смесители 1
Авто тема 10

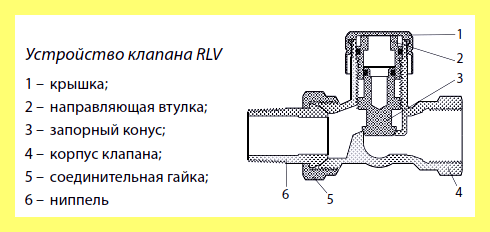

Устройство электромагнитного (соленоидного) клапана

Электрический клапан (клапан соленоидный) состоит из последующих главных деталей: корпуса, крышки, мембраны (поршня), пружины, плунжера, штока и электронной катушки (соленоида). Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна либо полимеров: полипропилена, эколона, нейлона и др. Клапаны рассчитаны для использования при разных рабочих средах, давлениях и температурах. Для плунжеров и штоков используют особые магнитные материалы. Электрокатушки (соленоиды) для клапанов изготовливают в пылезащищенном либо герметичном корпусе. Обмотка катушек выполнена качественным эмаль проводом из электротехнической меди. Присоединение к трубопроводу резьбовое либо фланцевое. Для подключения к электронной сети употребляется штекер. Управление осуществляется подачей напряжения (либо импульса) на катушку.

Напряжения питания:
Переменного тока, AC: 24В, 110В, 220В;
Неизменного тока, DC: 12В, 24В;
Допуск по напряжению: ± 10%.
Класс защиты: IP65.

Главные рабочие положения:
Клапаны электрические по исполнениям бывают: «НЗ» – нормально закрытые клапаны, «НО» – нормально открытые клапаны и «БС» – бистабильные (импульсные) клапаны, переключающиеся с открытого на закрытое положение по управляющему импульсу.

По принципу деяния:
Для разных критерий эксплуатации используют клапаны прямого деяния, срабатывающие при нулевом перепаде давлении и пилотные клапаны (непрямого деяния) – срабатывающие только при наименьшем перепаде давления. Так же электрические клапаны разделяются на запорные (2/2 ходовые), распределяющие трехходовые (3/2 ходовые), и переключающие клапаны (2/3 ходовые).

Мембраны и уплотнения:
Мембраны клапанов сделаны из эластичных полимерных материалов специальной конструкции и хим состава – EPDM, NBR, FKM, а уплотнения из PTFE либо TEFLON. Так же в конструкции клапанов употребляются новые составы силиконовых резин – VMQ и другие полимеры.

Свойства материалов:

EPDM – Этилен-пропилен-диен-каучук. Дешевый, химически и износоустойчивый эластичный полимер. Высочайшая устойчивость к старению и атмосферным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу и углеводородами. Температура внедрения −40… +140 °С.

NBR – Нитрил-бутадиен-каучук. Всераспространенный и дешевый эластичный полимер, нейтральный к воздействию бензина, минерального масла, дизельного горючего, смесей щелочей, неорганических кислот, пропана, бутана и воды. Температурный спектр −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.

FKM – Фторкаучук. Теплостойкий и эластичный синтетический полимер. Высочайшая стойкость к старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для горючего и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.

PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в хим индустрии для кислот и их консистенций высочайшей концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Употребляется для брутальных газов, углеводородов, воздуха, воды и пара. Температурный спектр −50… +200 °С. Разрушается трифторидом хлора и водянистыми щелочными металлами.

TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.

Принцип действия пилотного электромагнитного клапана

Клапан нормально закрытый
В статичном положении напряжение на катушке отсутствует – электро клапан закрыт. Запорный орган (мембрана или поршень, зависимо от типа клапана) герметично прижат, силой действия пружины и давления рабочей среды к седлу уплотнительной поверхности. Пилотный канал закрыт подпружиненным плунжером. Давление в верхней полости клапана (над мембраной) поддерживается через перепускное отверстие в мембране (или через канал в поршне) и равно давлению на входе в клапан. Клапан электромагнитный находится в закрытом положении, пока катушка не окажется под напряжением.

Для открытия клапана напряжение подается на катушку. Плунжер, под воздействием магнитного поля поднимается и открывает пилотный канал. Потому что диаметр пилотного канала больше перепускного, давление в верхней полости клапана (над мембраной) понижается. Под действием разницы давлений, мембрана или поршень движется вверх и клапан открывается. Клапан останется в открытом положении, пока катушка находится под напряжением.

Клапан нормально открытый
Принцип действия нормально открытого клапана наоборот – в статичном положении клапан находится в открытом положении, а при подаче напряжения на катушку клапан закрывается. Для удержания нормально открытого клапана в закрытом состоянии, напряжение необходимо подавать на катушку долговременно.

Для правильной работы любых клапанов пилотного действия необходим минимальный перепад давления, ΔP – разница давлений на входе и на выходе клапана. Пилотные клапаны назвают клапанами непрямого действия, т.к. кроме подачи напряжения, необходимо выполнение условия по перепаду давления. Подходит почти всегда, для эксплуатации в системах водоснабжения, отопления, системах ГВС, системах пневмоуправления и др. – везде, где присутствует давление в трубопроводе.

Принцип действия клапана электромагнитного прямого действия

У электромагнитного клапана прямого действия пилотный канал отсутствуют. Эластичная мембрана в центре имеет жесткое металлическое кольцо и через пружину соединена с плунжером. При открытии клапана, под воздействием магнитного поля катушки, плунжер движется вверх и снимает усилие с мембраны, которая моментально поднимается и открывает клапан. При закрытии (отсутствии магнитного поля), подпружиненный плунжер опускается и с усилием прижимает мембрану, через кольцо к уплотнительной поверхности.

Для клапана электромагнитного прямого действия, минимальный перепад давления на клапане не требуется, ΔPmin=0 бар. Клапаны прямого действия, могут работать как в системах с давлением в трубопроводе, так и на сливных емкостях, накопительных ресиверах и в других местах, где давление минимально или отсутствует.

Принцип действия бистабильного клапана

Бистабильный клапан имеет два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов переменной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Конструктивно, бистабильные импульсные клапаны выполнены как пилотные клапаны, т.е. необходим минимальный перепад давления.

Клапан электромагнитный соленоидный (англ. solenoid valve) – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, зависимо от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Мы используем cookie-файлы

Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей Политикой конфиденциальности.

Клапаны электромагнитные соленоидные

Электромагнитные клапаны (соленоидные) для воды и газов используют в отопительных, коллекторных и распределительных системах.

Автоматическую работу обеспечивает электропривод: клапаны управляются удаленно, срабатывают при отключении или подаче напряжения. Подходят для сборки сложных сетей, самостоятельно отключаются при аварийном режиме.

Компания Воднадзор предлагает соленоидные клапаны производителей Smart Hydrodynamic Systems и Danfoss, зарекомендовавшие себя с положительной стороны на рынке запорной арматуры.

Материалы для изготовления

Латунь
Ковкий чугун
Пластик (Эколон)
Нержавеющая сталь (AISI 304)
PTFE
Пластик (Полипропилен-PP)

Материалы запорных механизмов выполнены из современных полимеров, уплотнения поршневых клапанов из Teflon и PTFE.

Мембрана для вентилей:

NBR (-10°С…+90°С). Обладает повышенной твердостью, устойчив к физическому воздействию, старению. Применяется для транспортировки воды, масел, топлива.
EPDM (-40°С. +140°С). Устойчив к воздействию разбавленных щелочей, сохраняет эластичность при низких температурах. Ограничение — не допускается контакт с минеральными и животными маслами, жирами.
FKM (-30°С…+150°С). Подходит для трубопроводов с агрессивными жидкостями — транспортировки бензина, минеральных кислот, углеводородов, масел.

Соленоидный клапан или с электроприводом, какой выбрать и по каким критериям?

Какой купить электромагнитный клапан

При выборе модели учитывают параметры сети (давление, температуру, степень агрессивности рабочей среды), цену, способ монтажа и задачи, которые решает арматура.

Совокупность материалов позволяет применять электромагнитные клапаны для различных сред (вода, пар, спирт, воздух, нефтепродукты, топливо, агрессивные среды и др.), с диапазоном температур от -30 до 250°С.

По типу срабатывания:

Клапан электромагнитный нормально закрытый. Подача напряжения открывает запорный механизм. Если напряжение исчезает — поток перекрывается.
Нормально открытый. При срабатывании отсекает канал. Используется для удаленного управления.
Бистабильный электромагнитный клапан. Переключает положение диафрагмы.

По способу присоединения:

Муфтовые. Для соединения со штуцером, фитингом или трубой используется внутренняя резьба в корпусе.
Фланцевые. Соединение с ответным фланцем болтами или шпильками.

По виду запорного механизма:

Прямого действия. Мембрана, которой управляет соленоид, опускается в седло и перекрывает основной канал напрямую.
Непрямого действия. Пилотный клапан перекрывает поток за счет дополнительного канала.

Как установить электромагнитный клапан

Все изделия устанавливаются горизонтально, катушкой вверх — в этом положении соленоид работает правильно. Этапы установки:

Очистите трубопровод, подготовьте присоединительные концы.
Определите направление движения рабочей среды. Стрелка на корпусе указывает правильное положение устройства.
Закрепите электромагнитный клапан с помощью фланца или резьбы с использованием соответствующего уплотнения.

Как заказать электромагнитный клапан в СПб

Чтобы купить клапан в Санкт-Петербурге добавьте нужную модель в корзину и перейдите на страницу оформления заказа. Нужна помощь? Позвоните или закажите обратный звонок и сообщите подробности задачи. Поможем выбрать модель, разработаем комплект для конкретного объекта, подберем аналог, рассчитаем стоимость, добавим изделия другого типа.

Электромагнитные клапаны для воды

В водопроводных системах активно используют электромагнитный клапан для воды. Он предназначен для регулировки прохождения рабочих сред через трубопроводные сети. Работа электромагнитного клапана для воды базируется на подаче электроэнергии. С помощью подачи тока запорная арматура устройства открывается или перекрывает доступ для жидкости.

Стабильная работа механизма связана с сервоприводом. Для этого необходимы перепады давления. Электромагнитные клапаны для воды бывают нескольких видов: нормально-закрытые, с ручным дублером, нормально-открытые, бистабильные, также латунные мини-клапаны. Рабочий режим гарантируется при температуре менее 130 градусов по шкале Цельсия.

Сегодня на рынке услуг осуществляется продажа электромагнитных клапанов для воды нормально-закрытого типа. Особенностью подобного механизма является резьба различного размера, которая влияет на стоимость всего защитного устройства. Подобные клапаны активно используют электроэнергию в качестве основного источника питания. Клапан необходимо крепить только катушкой вверх. Пользователь в процессе монтажа обязан следить за направлением потока жидкости. Все отметки указаны на самом устройстве.

Естественным материалом при изготовлении оборудования стала латунь. Устройство способен осуществлять бесперебойную работу в привычном режиме при PN от 0.5 до 16 бар. Соленоидные клапаны имеют диафрагму EPDM с муфтовым способом монтажа. В изделии используется серия катушки EX и пилотный принцип действия. Существуют различные диаметры, также они различают по своему весу. Он может достигать пяти килограммов.

Различают электромагнитные клапаны для воды с ручным дублером. Они используются как запорное двухпозиционное оборудование. Нормально-открытые водяные клапаны начинают функционировать после поступления тока на пилотный клапан. Все технические характеристики у этих устройств схожи с изделиями иных типов. При использовании бистабильного клапана постоянный ток строго не подается на элементы прибора для полноценного использования.

Электромагнитный клапан водяной способен работать при использовании соленоида низкой мощности и выдерживать при всем этом давлении до девяти бар. А латунный миниатюрный клапан обладает минимальными размерами, что привлекательно в некоторых случаях применения Купить электромагнитный клапан для воды можно в Москве с доставкой по России с установленной гарантией качества.

Давление — 16 бар
Пилотного принципа действия
Исполнение — Нормально закрытый
Материал мембраны — FKM, NBR, EPDM.
Питание катушки: AC24, AC110, AC220, DC12, DC24
Материал корпуса: Латунь
Монтаж: Муфтовый

Давление — 10 бар
Пилотного принципа действия
Исполнение — Нормально открытый
Материал мембраны — FKM, NBR, EPDM.
Питание катушки: AC24, AC110, AC220, DC12, DC24
Материал корпуса: Латунь
Монтаж: Муфтовый
