Электрический теплый пол без стяжки под плитку

Укладывать электронный теплый пол систему своими руками трудно. Допущенные ошибки, нарушение правил технологии могут привести к неверному функционированию и даже созданию небезопасной ситуации. Если же делать работы аккуратненько и поэтапно, то можно произвести технологию монтажа системы под плитку и без вербования профессионалов.

Электрический теплый пол без стяжки: удобно, быстро, комфортно

Охото, чтоб в хоть какое время года пол под ногами был теплым? Но необходимость заливать стяжку, страдать с масштабным ремонтом и выкладывать на это излишние средства останавливает вас? Эта неувязка просто решается, ведь есть метод утеплить пол с наименьшими затратами сил: приобрести нагревательный мат.

Для получения консультации по выбору теплого пола и расчета цены позвоните по номеру 8 812 907-03-77

Точь-в-точь как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у их есть одно существенное отличие: кабель уже закреплен на базе в виде сетки, потому для вас не надо делать это самим. Не считая того, таковой теплый пол кладется не на теплоизолирующую базу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько принципиальных преимуществ.

Преимущества нагревательных матов

Готовый набор просто избрать.
Для этого для вас необходимо только решить, какой температуры вы желаете достигнуть, и высчитать площадь укладки теплого пола.
Кабель не надо закреплять на базе.
Производители уже сделали это за вас.
Под теплый пол не нужна термоизоляция.
Он кладется прямо на загрунтованное основание.
Заливка стяжки также не требуется.
Кладется в слой плиточного клея шириной всего 3-4 мм.
Пол не подымается.
Типичная «ступенька» — один из недочетов нагревательных систем в стяжку. Маты лишены этого недочета.
Готовы к работе через недолговременное время.
В отличие от стяжки, которая может высыхать около месяца, клеевой раствор сохнет приблизительно за 2 недели. Потому и воспользоваться обогревом вы сможете ранее.

Теплый пол — мат Energy Mat

Когда использовать теплый пол мат

Зависимо от мощности, нагревательные маты могут улечся под разные покрытия и служить различным целям. Обычно это системы мощностью 150-165 Вт/кв.м, которые употребляются как теплый пол под плитку и керамогранит. Внедрение с ламинатом, линолеумом, паркетом может быть в этом случае, если кабель имеет наименьшую мощность (около 10 Вт/п.м), так как при сильном нагреве данные покрытия могут портиться.

Большая часть моделей на базе матов используются для комфортабельного обогрева пола в комнате, в ванной, на кухне. Для настоящей подмены радиатора отопления и для подогрева самых прохладных помещений, таких как балкон, больше подходит набор в стяжку.

Монтаж нагревательного мата

Уложить данную систему электрообогрева еще проще, чем кабель в стяжку – и это ее главный плюс.

Установка нагревательных матов включает последующие этапы:

Подготовка места на стенке для установки терморегулятора
Подготовка штробы в стенке под датчик температуры
Подготовка поверхности пола для укладки мата, ее чистка
Установка датчика температуры в гофрированной трубке на полу
Грунтовка поверхности пола
Укладка нагревательного мата. Чтоб расположить его на полу по собственному усмотрению, сетку можно резать. Но так, чтоб кабель оставался в целостности. Сетка фиксируется при помощи клеящей ленты.
Заливка клеевого раствора. Толщина слоя – менее 5 мм.
Подключение кабеля, датчика температуры, терморегулятора к электросети.
Укладка напольного покрытия.

После того как клеевой раствор стопроцентно высохнет (другими словами приблизительно через 14 дней), систему можно включать.

Подробную аннотацию по укладке теплого пола можно скачать у нас на веб-сайте.

Теплый пол для укладки без стяжки от Energy

Компания Energy (Англия) предлагает три модели теплого пола для укладки без стяжки. При этом, это не только лишь маты, да и универсальная система Energy Universal под хоть какое напольное покрытие и любые виды монтажа.

Energy Mat – нагревательный мат завышенной по сопоставлению с другими похожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 — +28 °С. Только для дополнительного обогрева.

Energy Light Plus – система с хорошей мощностью 150 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 — +28 °С. Греющий кабель усилен стекловолокном. Также для комфортабельного тепла под ногами, под кафельную плитку.

Energy Universal – это готовый набор в виде кабеля, который закрепляется на монтажной ленте и может заливаться или стяжкой, или плиточным клеем. Отличительная особенность системы – в ее маленький мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только лишь под плитку, да и под ламинат, линолеум, ковролин, паркет и остальные покрытия, плохо проводящие тепло, также использовать для подогрева труб либо грунта в теплице.

Модель Energy Universal может применяться для основного подогрева помещения.

Все кабели Energy защищены от воды (включая временное погружение в воду), имеют доброкачественную изоляцию, а означает, неопасны для использования во влажных помещениях.

Гарантия на теплый пол Energy – 20 лет.

Электрический теплый пол без стяжки

Теплый пол без стяжки в виде проводных матов представляют собой конструкции из резистентного кабеля, фиксированного к стекловолоконной полимерной сетке с определенным шагом. Средняя мощность такой системы — от 120 до 200 Вт/м2.

Электрический теплый пол под плитку без стяжки: подготовка поверхности

Под маты не прокладывается фольгированный утеплитель, поэтому подготовительные работы сводятся к выравниванию чернового основания. Главное, чтобы не было перепадов, выступов и трещин.

очищаем поверхность от мусора, пыли;
грунтуем;
производим гидроизоляцию при помощи жидкого стекла или битумной мастики, если помещение находится на первом этаже или слишком влажное;
делаем термоизоляцию для утепления пенопластом либо слоем фольгированного пенофола.

Теплый пол без стяжки — достоинства

Сетчатые обогревательные маты имеют неоспоримые преимущества в отличие от других аналогов при обустройстве полов с подогревом:

Равномерно нагревают всю площадь помещения.
Могут применяться как основной или дополнительный источник обогрева. Причем даже без демонтажа устаревшего кафельного покрытия, которое достаточно обработать абразивом для улучшения цепляющих качеств либо специальной грунтовкой, например, “Бетоноконтакт” для придания некоей шероховатости.
Отлично сочетаются с разными напольными покрытиями: керамическая плитка, линолеум, ламинированная доска.
Простые при монтаже, эстетичные.
Имеют длительный срок эксплуатации.
Доступные к укладке под чистовой пол, поэтому исключены любые ограничения при проектировании.

Обновить керамическое покрытие, утеплить без утомительных работ по демонтажу сегодня просто. Производители придумали популярный теплый пол без стяжки — обогревательные маты. Минусы матов отсутствуют, но имеются свои особенности. Например, двухжильные типы оснащены одним холодным концом для включения в электросеть. Значит, не надо протягивать вторую сторону мата к точке крепления терморегулятора. Одножильные варианты оснащены двумя проводами для подключения, поэтому потребуется один из проводов вернуть в начало укладки.

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Справка!

Ещё одно преимущество нагревательных матов – малый уровень электромагнитного излучения в отличие от обычной проводки. Значит, такие системы полностью безопасны для домашнего использования. Если рассматривать минусы, то пользователи, уже установившие в себя в домах, отмечают, что главное — соблюдать требования к укладке, провести грамотное проектирование. Это поможет нивелировать недочеты и дефекты в последующем. Конечно, такая система дорого стоит и сложно ее назвать экономной. Также высока вероятность поражения электрическим током при монтаже, поэтому при укладке нагревательного элемента в помещение важно не забывать о технике безопасности.

Дешевле приобретать одножильные нагревательные маты, поскольку они дешевле, тоньше своих аналогов, быстрее нагреваются, но менее удобны в монтаже, старая технология изготовления и практически уходят с рынка.

Поэтапное проведение монтажа теплого пола без стяжки с сетчатыми матами

Применение теплого пола без стяжки значительно сокращает время на монтаж и проектирование кабеля. Хотя затруднения у пользователей возникают по поводу прокладки труб и штробления стен при монтаже независимой линии электропроводки. Итак, выполняемые операции:

Проверяем комплектацию, в которую обязательно должен ходить терморегулятор с термодатчиком.
Штробим гнездо на стене после разметки для штампа и подрозетника.
Размечаем разметку для штроба на полу в длину 600 ÷ 800 мм от угла и сечением 20 × 20 мм. Зачем нарезаем болгаркой щели. Если стены – бетонные, то выбираем перфоратором.
Сверлим горизонтальную и вертикальную штробы, чтобы смыкались в одной точке.
Вычищаем полученную штробу от мусора, грунтуем.
Укладываем гофро-трубку с термодатчиком.
Размещаем трубку в горизонтальной трубе, фиксируем, устанавливаем заглушки.
Укладываем вертикальную штробу с радиусом поворота до 15 мм во избежание заломов. Итак, чтобы штроба доходила до места монтажа терморегулятора.
Заклеиваем горизонтальную штробу плиточным клея и прямо до уровня пола.
Раскладываем маты согласно ранее составленной схеме так, чтобы нигде не пересекались и оставалось расстояние в 50 мм между соседними параллельными полосами.
Укладываем первую полосу так, чтобы термодатчик по ширине и длине оказался в центре петли кабеля. Если необходимо, то видоизменяем направление укладки, не задевая сам кабель. Аккуратно разрезаем стекловолоконную сетку.
Придаем мату нужное направление. Продолжаем укладывать дальше.
Если основа у сетки – самоклеющаяся, то достаточно ее разгладить и прижать к грунтованному полу для временной фиксации. При монтаже обычного мата важно точечно фиксировать сетку и кабель пистолетом, заполненным силиконовым термоклеем.
Если кабель плотно прикреплен эластичной лентой, то дополнительно к каждому концу и началу можно подсоединить фиксаторы. Они должны поставляться в комплекте к сетке.
Фиксируем сам мат к эластичным полосам на зацепах и растягиваем в заданном направлении.
Производим контрольные замеры уложенной теплой системы обогрева. Делает пробный запуск.
Отключаем вновь, переходим к укладке керамической плитки.

Справка!

Сетчатые маты хороши тем, что без усилий растягиваются в виде трапеции, на искосок. При укладке на сложных участках поверхности достаточно изменить шаг петель кабеля. С целью соблюдения схемы укладки кабеля маты можно разрезать. Однако, нельзя укладывать под древесину, паркет, половую доску. Древесина при нагреве быстро иссохнет и покроется трещинами. Перед монтажом матов стоит уделять свое внимание на мощность существующей или прокладываемой электропроводки. Возможно, лучше сначала посоветоваться с грамотным специалистом.

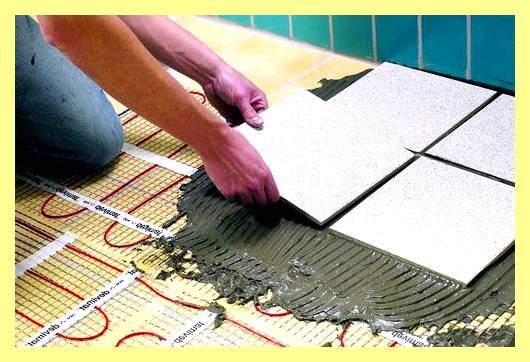

Чистовая отделка

Если контрольные измерения сделаны и произведен пробный запуск, то можно начинать укладывать керамическую плитку. Этапы отделки:

Готовим специальный клей для теплых полов.
Выкладываем аккуратно на мат, слоем 10-12 мм, не допуская повреждений кабеля.
Распределяем равномерно зубчатым шпателем.
Наклеиваем керамическую плитку, не оставляя воздушные пустоты в местах прохождения кабеля.

Справка! Клеевая смесь равномерно распределяется по плиткам. Толщина и единая плоскость контролируются строительным уровнем

Запускать самый теплый пол в работу рекомендуется спустя 3-4 недели и постепенно, наращивая мощность нагрева. Клеевой состав должен полностью высохнуть, а плитка не будет передвигаться по облицовочному полу.

Возможные ошибки при монтаже теплого электрического пола

Домашние мастера сетуют, что допускают типичные ошибки. В конечном итоге — полы теплые плохо греют либо происходит замыкание в сети. Специалисты советуют:

Не разрезать кабель, используемый в нагревательном мате. Лучше использовать мат целиком, подбирая специальную схему укладки и оставляя незакрытые части поверхности пола.
Не рекомендуется укладывать кафель на необработанную поверхность. Сначала стоит покрывать черновой пол грунтовкой.
Частицы пыли и мусора не должны оставаться перед укладкой электрической сетки. Иначе образуются воздушные карманы вокруг кабеля, приведут к перегреву системы в последующем.

Если укладывать сетчатые маты под ламинат, то рекомендуется их основательно закреплять монтажным скотчем. Далее уже укладывать нагревательный кабель с определенным шагом и фиксировать на ленте.
Самые простые в монтаже — двужильная маты, которые могут укладываться практически на любую чистую, выровненную поверхность. К такому варианту не предъявляются особые требования при раскрое и укладке. У них отсутствует холодный конец, а значит и необходимость в обязательном выведении к первому концу.
Сетчатые обогревательные маты в отличие от кабельных – дорогие. Однако, не нуждаются в укладке под них верхней стяжки и фольгированного утеплителя в качестве термоизоляции. Уже по уложенным матам сверху можно производить облицовку кафельной плиткой. Хотя нюансы при подключении систем к электросети возникают нередко.
При покупке нагревательных систем такого типа стоит предварительно рассчитывать площадь помещения, с учетом которой и подбирать мат соответствующего размера. Важно понимать, что его нельзя будет уменьшить либо увеличить. Также удельная теплоотдача у комплекта может быть разной. Для ее расчета стоит сопоставить сопоставлять площадь помещения и необходимую тепловую мощность.
При монтаже матов главное, не повредить кабель. Сначала их раскатывают на полу, затем при помощи ножниц задают нужное направление.
Предварительная теплоизоляция во избежание перегрева системы не проводится.
Покрывают маты плиточным клеем только после того, как окажутся плотно прилегающими к основанию. При всем этом стоит проследить, чтобы кабель не выступал над поверхностью.
Конструкция должна полностью высохнуть, чтобы далее примерно через 5 дней приступать к отделке.

Электрический пол на сетке – надежный, неприхотливый в эксплуатации. При проведении правильного монтажа и подборе хороших комплектующих прослужит долгие и длительные годы. Сетчатая система электрического пола, как основной источник тепла, вырабатывает мощность до 200 Вт/м.кв. Как дополнительный — 100-150 Вт/м.кв. Нагревательные маты продаются в рулонах. Соединяются и укладываются на бетонном основании. После нанесения слоя кафельного клея на маты можно сразу укладывать плитку.

Следующая публикацияЭлектрический теплый пол в стяжку
Предыдущая публикацияПленочный теплый пол

Электрический теплый пол в стяжку

Керамическая плитка в качестве облицовки в ванной и на кухне – холодная, скользкая при намокании. По ней некомфортно ходить зимой. Решение проблемы — укладка под плитку электрического пола с подогревом. Конструкция состоит из нескольких слоев, самый верхний из которых для повышения прочности — теплоизоляционный. Один из вариантов укладки системы нагрева — в стяжку, подходящий для монтажа в частные дома и квартиры, где установка выполняется с нуля. Стяжка не будет утяжелять черновое основание пола и послужит защитой от попадания влаги на электро-систему.

Электрический теплый пол в стяжку — расчет и установка

Подготовительные работы

Укладывать электрический теплый пол систему своими руками сложно. Допущенные ошибки, нарушение правил технологии могут привести к неправильному функционированию и даже созданию опасной ситуации. Если же выполнять работы аккуратно и поэтапно, то можно произвести технологию монтажа системы под плитку и без привлечения специалистов.

Начальные работы, обязательно проводимые перед укладкой электрического теплого пола под плитку:

Выравнивание поверхности пола. Неровное черновое основание — частое явление в многоквартирных домах. Сначала снимается старое покрытие, заделываются щели, трещины, нестабильные и рыхлые участки. Если основа пола сильно деформирована, то не обойтись без бетонной стяжки старого покрытия. Ну и нельзя во избежание быстрого выхода из строя монтировать систему обогрева на неровный пол под керамику.
Вычисление степени утепления базового основания, чтобы электроэнергия не уходила на обогрев ненужных участков пола или плит перекрытия используется теплоизоляция. Если будут постоянно расходоваться лишние киловатты, то хозяева могут попросту разориться. Конечно, при укладке теплого пола на первых этажах или частных домах, под которыми расположены холодные неотапливаемые подвалы сначала прокладывать слой теплоизоляции. Затем стелить электро-систему на 70-80% пола с учетом общей площади.
Наличие линии электропитания поблизости. Проверить, имеется ли правильно установленное заземление. Какова мощность в проводке, поскольку система теплого пола предполагает установку терморегулятора.
Покупка терморегулятора с датчиком, которые зачастую они не входят в комплекты теплого пола. Выбрать терморегулятор для уставноки в стандартное гнездо под выключатель и розетку можно по желанию: электромеханический, кнопочный, с индикацией. Для его крепления на стене подбирается удобное место, делается штроба на начальном этапе работ, откуда и будет выводиться кабель.

Как сделать электрический теплый пол если стяжка пола уже залита? Монтаж теплого пола без затрат.

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

провода в комплекте;
изоляционные материалы;
паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
перфоратор, болгарка с диском для вырезания штробы в стене, полу;
контактные зажимы;
мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

цемент, песок;
перфоратор;
рулетка;
строительный уровень;
отвертки;
рожковые ключи;
миксер;
емкость для замешивания строительной смеси;
зубчатые и строительные шпатели;
маркер;
линейка, рулетка;
валики, кисти для грунтования поверхности.

Как сделать стяжку самостоятельно

Теплый пол можно устанавливать без стяжки исключительно на ровную основу, если погрешность в перепадах не превышает 5 мм. В противном случае придется выравнивать пол, заливая бетонным раствором дважды: сначала и конце рабочих этапов.

Для подготовки раствора смешивается цемент с песком (1х3). Далее укладывается стяжка толщиной 3-5 см и менее. Именно от толщины стяжки будет зависеть скорость прогрева напольного покрытия. Сначала заполняются ямки и выбоины на отдельных участках неровного чернового основания. Затем разглаживаются неровности шпателем и при помощи строительного уровня.

На заметку Если нет возможности сделать стяжку 3 — 5 см устанавливается система теплых полов без стяжки, но из за отсутствия теплоизолятора система будет греть менее эффективно, а потребление эл/энергии больше т.к. тепло уходит как в верх так и вниз стяжки.

Справка!

Заливать цементным раствором важно на подготовительном этапе. При всем этом слой раствора не должен закрывать высшую часть системы теплого пола. Керамическая плитка укладывается в последнюю очередь и после того, как сверху нагревательных элементов будет уложена стяжка. Перед включением системы теплого пола в работу стяжку нужно тщательно просушивать, как влажный цементный раствор при нагревании приведет к снижению прочности и деформации поверхности. В случае повреждений греющего кабеля вся электрическая система может попросту перегореть и прекратить свое функционирование.

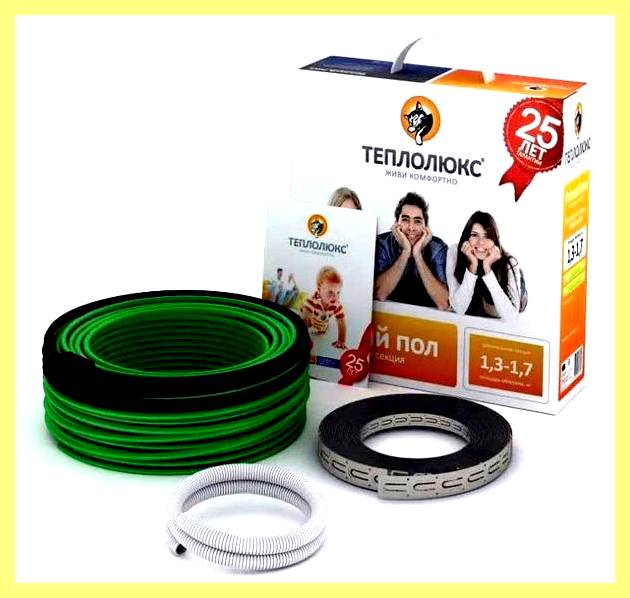

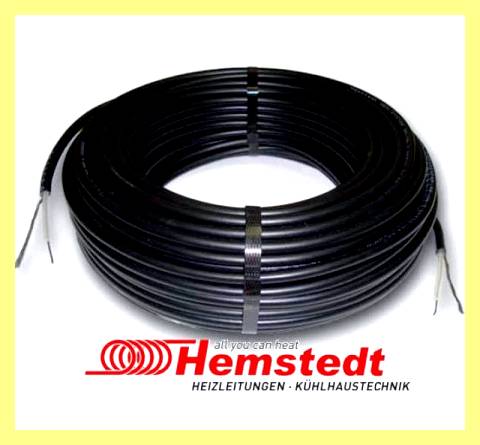

Электрический теплый пол в стяжку: виды кабелей для теплого пола

Различают 3 варианта кабелей, пригодных к использованию при обустройстве системы теплого пола:

Одножильный — бюджетный вид кабеля, внутри которого проводник нагревается наподобие спирали у ТЭНа или утюга .Однако, его неудобно и трудно монтировать. Концы должны сходиться непосредственно в месте установки терморегулятора. Также процесс ограничивает возможность укладки, ведь пересечение кабелей на полу недопустимо.
Двужильный резистивного типа, состоящий из нагревательных жил, теплостойких ПВХ слоев изоляции и оконечных муфты, благодаря которым и упрощается весь процесс укладки.
Полупроводниковый — инновационный саморегулирующийся кабель из металлических проводов — проводников. Нагрев производится в полупроводниковой матрице. Данный вид кабеля – дорогой, однако оправдает себя в процессе использования системы. С повышением температуры на определенном участке он начнет меньше потреблять энергии. Все это – за счет снижения проводящей способности полупроводника.

Стоит знать! По мнению специалистов, идеальный вариант как соотношение цены, качества и удобства при монтаже – двужильный кабель резистивного типа.

Электрический теплый пол в стяжку: сколько потребуется кабеля

Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:

Qs — количество тепловой энергии для обогрева;
Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).

S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.

Кстати! П р и расчете нужного количества кабеля важно понимать, что нельзя его прокладывать под стационарными предметами мебели. Также нужно оставлять отступы от мебели и стен на 50см, а от нагревательных приборов (конвектор, стояки отопления, радиаторы) на 100 см.

Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.

Справка! Перед проведением монтажа кабельного теплого пола под плитку рекомендуется производить необходимые точные расчеты. Сначала начертить схему раскладки кабеля, далее уже в масштабе и на основании делать укладку.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

Вырезаем гнездо для монтажа подрозетника на выбранном участке. Зачем специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную домашнюю технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
Укладываем листы утеплителя и соседние полосы плотно друг дружке встык.
Проклеиваем полученный шов металлизированным скотчем.
Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
Фиксируем кабеля в области концевой муфты.
Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
Устанавливаем систему из профильных металлических маяков.
Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Проверка системы на работоспособность

Запускать систему важно постепенно, выставляя в первый день температуру +15 градусов. Итак каждый день, прибавляя по 5 градусов, пока не будет достигнута расчетная температура.

Справка! Еще до заливки конструкции бетонным раствором важно производить тестовый запуск системы, выявлять дефекты в нагревательных элементах или не функционирующие отдельные участки системы. Их переделать легче на начальном этапе, нежели после цементной заливки.

Главная при обустройстве системы нагрева — соблюдать последовательность. Если после первого включения — все в порядке, то нагревательные элементы можно протестировать в работе более продолжительное время до нескольких часов. В последнюю очередь при запуске системы теплого пола в постоянное использование стоит определить сопротивление кабеля специальным инструментом, проверить герметичность. После нагревания сравнить все данные тестирования и параметры кабеля с нормативами, указанными в сопроводительной документации производителя.

Следующая публикацияНагревательный мат CALEO EASYMAT
Предыдущая публикацияЭлектрический теплый пол без стяжки
