Электрические теплые полы под плитку монтаж видео

Популярность монтажа стержневой системы обоснована универсальностью и совместимостью с хоть какими видами напольного покрытия, также полной пожаробезопасностью и малозначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и огромное количество мебели либо ковров.

Видео монтажа электрического теплого пола под плитку

Теплые полы с каждым годом становятся все более пользующимися популярностью. Такие отопительные системы употребляются, обычно, для дополнительного подогрева помещения.

Тепло, идущее от пола, обеспечивает наибольший комфорт жильцам и гостям квартиры либо пригородного дома.

Многие считают, что такие обогревательные системы очень дороги, но по сути они доступны по стоимости.

Посмотрев видео монтажа электронного теплого пола под плитку, можно узреть процесс наглядно, после этого укладка отопительных частей своими руками не вызовет огромных проблем.

Виды электрических теплых полов

Есть два типа электронных теплых полов — инфракрасные и конвекционные. Они отличаются друг от друга механизмом работы.

Конвекционные полы

Такие отопительные системы нагревают покрытие пола, которое после чего дает тепло воздуху. Прогретые воздушные массы подымаются ввысь, в итоге температура в помещении увеличивается.

Конвекционные полы

Инфракрасные системы

Согласно заявлениям производителей, такие теплые полы представляют собой источники инфракрасного излучения, которое нагревает находящиеся в комнате предметы.

После чего они отдают тепло воздуху, по этому и увеличивается температура в комнате. Инфракрасные системы обеспечивают резвый прогрев помещения, насыщают его ионами и уничтожают бактерии.

Теплый пол под плитку

Действительность указывает, что фактически 100 % излучения поглощается покрытием пола. Таким макаром, инфракрасные полы действуют как конвекционные. Они прогревают напольное покрытие, после этого увеличивается температура в комнате. Их основное преимущество — простота укладки.

Чтоб смонтировать инфракрасный теплый пол, довольно снять напольное покрытие, уложить обогревающие элементы и накрыть старенькым финальным материалом.

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

  • водяные;
  • электронные.

Водяной теплый пол может быть традиционным и электро-водяным. 1-ый состоит из труб, в которые подается подогретый этиленгликоль либо вода из центральной отопительной системы или от газового котла. Насос обеспечивает непрерывную циркуляцию воды, которая прогревает напольное покрытие.

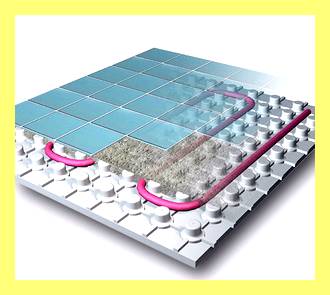

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся конкретно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

  • кабельным;
  • на основе термоматов.

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

Инфракрасные обогревательные системы могут быть:

  • пленочными;
  • стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в каких пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.

Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после этого можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести энергопотери к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при всем этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу при помощи дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

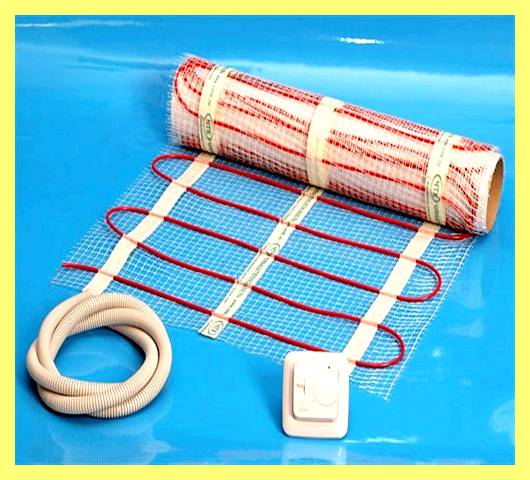

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

Электрические теплые полы под плитку монтаж видео
  • нужно снять старое напольное покрытие;
  • выровнять основание;
  • уложить слой теплоизоляции;
  • установить терморегулятор и датчик температуры;
  • уложить термоматы;
  • смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после этого стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до того времени, пока не будет покрыта вся площадь пола, которая должна прогреваться. По мере надобности термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

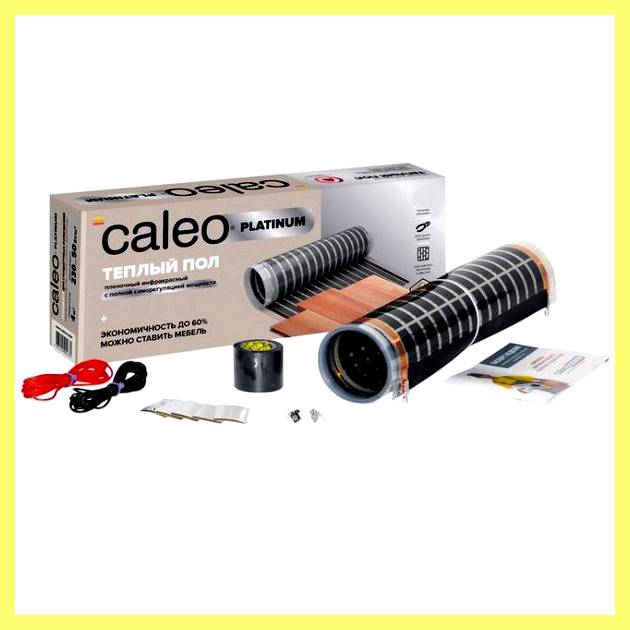

Особенности монтажа пленочной системы

Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Очередное преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

Пол пленочный

Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.

При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.

Монтаж электрического пола под плитку: видео

В продаже представлено множество вариантов теплых полов, и важно выбрать из них подходящий. Некоторые из таких отопительных систем просты в монтаже, укладка других отнимает больше времени и сил. Но в любом случае собрать теплый пол под силу каждому.

Соблюдая правильную технологию укладки электрического теплого пола под плитку, можно своими руками смонтировать надежную отопительную систему, которая будет верой и правдой служить долгие и длительные годы.

Теплый пол под плитку электрический своими руками — технология укладки

[toc]«Теплый пол» под плитку электрический своими руками выполняется в соответствии с установленной технологией.

Такая конструкция может послужить альтернативным источником обогрева или используется в качестве высокоэффективного дополнения основной системы обогрева.

Достоинства и недостатки системы

Современная отопительная система «теплые полы» электрического типа является одним из наиболее удобных способов обогрева помещений, как в городских, так и в загородных условиях.

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

  • возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
  • отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
  • практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
  • получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
  • возможность установить оптимальный температурный режим нагрева, время включения и выключения системы с помощью терморегулятора;
  • пригодность для установки не только лишь в жилых, да и офисных или социально значимых помещениях;
  • отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Необходимо подчеркнуть, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых материалов отделки и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения — стандартную демпферную ленту.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а по мере надобности обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

  • в спальне — 100-150 Вт/мВІ;
  • в кухне и коридоре — 150 Вт/мВІ;
  • на балконе и лоджии — 200 Вт/мВІ;
  • в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Электрические теплые полы под плитку монтаж видео

Кабельные полы имеют массу преимуществ. Кабельный теплый пол под плитку быстро и равномерно прогревается и легко монтируется.

Руководство по обустройству теплого пола под плитку вы найдете тут.

С правилами монтажа теплого пола в ванной под плитку вы можете ознакомиться по ссылке.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные с помощью силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, более 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в текущее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

Электрические теплые полы под плитку монтаж видео
  • резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим лишь на нагрев, уровень интенсивности которого регулируется терморегулятором;
  • саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую находится в зависимости от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
  • электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, с помощью минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Монтаж своими руками

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

Слои, укладываемые на бетонное основание под финишную отделку плиткой, представлены:

  • самовыравнивающейся смесью;
  • нагревательным кабелем или матом;
  • грунтовочным слоем или стяжкой.

Необходимо подчеркнуть, что стандартный отступ от стен обязательно должен быть более 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке в большинстве случаев выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол».

Электрические теплые полы под плитку монтаж видео

Потому что в ванной высокая влажность воздуха, систему теплый пол нужно продумывать исходя из убеждений безопасности. Теплый пол под плитку — какой лучше для ванной комнаты, читайте наши советы.

Выбор технологии и материалов укладки теплого пола под плитку — ответственный этап. О плюсах и минусах разных типов теплых полов расскажем в этой статье.

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и состояние жизни в помещениях любого назначения.

Инфракрасный пол под плитку: видео монтаж и анализ некоторых тонкостей его устройства

Зачастую желающих обзавестись теплым полом (ТП) смущает его значительная толщина.

Подобные беспокойства будут излишними, если в качестве нагревательного элемента применить инфракрасную (ИК) пленку. Но тут есть некоторые нюансы.

О них поведает наша статья, тема которой — инфракрасный теплый пол под плитку: видео монтаж.

ИК-пленка и плитка: особенности

Термопленки созданы для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов — другими словами насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

  1. Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
  2. Высохший раствор будет «бухтеть», другими словами издавать гулкие звуки при ходьбе или падении предметов. При всем этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, потому что они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и созданы для «мокрого» монтажа.

Если же вы по тем или иным причинам все-таки желаете уложить под плитку непременно ИК-пленку, то поверх нее придется настелить какой-нибудь достаточно прочный материал — в качестве основания для плитки.

Порядок и схема укладки термопленки под плитку

Слои перечисляются в направлении снизу вверх:

  1. Подложка.
  2. ИК-пленка.
  3. Пароизоляция. Применяется для более надежной изоляции ИК-пленки от плиточного клей. Можно использовать полиэтилен, но не обычный, а конечно термостойкий.
  4. Гипсоволоконный или стекломагнезитовый лист. Вот это и есть то самое основание под плитку, о котором шла речь выше.
  5. Плиточный клей. Необходимо применять специальный вариант, способный работать в условиях нагрева и циклических температурных перепадов (обладает повышенной эластичностью). На упаковке так и пишут: «для теплых полов».
  6. Плитка. Идеальнее всего использовать керамическую, потому что мраморная и керамогранитная хуже проводят тепло.

Схема теплого пола частного дома — ИК пленка

Теплый пол электрический — монтаж, укладка, подключение.

Подложка, в свою очередь, содержит в себе следующие элементы:

  • гидроизоляция (нужна, если пол находится в деревянном доме или на 1-м этаже);
  • утеплитель (должен обладать достаточной прочностью);
  • покрытие, отражающее ИК-излучение.

Заметим, что применение ИК-пленки в купе с плиткой является не самым удачным решением, поскольку укладываемый между этими элементами промежуточный материал в некоторой степени препятствует передаче тепла.

Пошаговая инструкция укладки

Теперь посмотрим, как осуществляется монтаж ТП. Специалисты рекомендуют строго придерживаться порядка выполнения работ.

Любое отклонение от него приведет к дорогостоящим переделкам, причем некоторые материалы могут прийти в полную негодность, и их придется покупать повторно.

Начинать работы надо с выравнивания пола. Плитка укладывается только после выполнения полного цикла работ по сборке и подключению инфракрасного пола.

Выравнивание поверхности пола

Тонкая пленка довольно требовательна к качеству основания: даже малейшие неровности могут привести к ее повреждению. Проблемную поверхность можно выровнять путем настилания листового материала, например, фанеры, либо путем укладки черновой стяжки.

Не забываем, если нужно, настелить под выравнивающий слой гидроизоляцию (когда нужно — смотри выше).

Если вы хотите установить систему теплый пол, перед вами стоит выбор — водяной или электрический пол. Если вы выбрали второй вариант, то рекомендуем кабельный теплый пол под плитку. О его преимуществах читайте на нашем сайте.

Руководство по обустройству системы теплый пол в ванной под плитку смотрите тут.

Пошаговая инструкция по укладке водяного теплого пола под плитку представлена в этой статье.

Подготовка места для терморегулятора

Данный этап предполагает штробление стен для скрытой прокладки проводов. Поэтому его рекомендуется выполнять в самом начале, когда грязь и пыль не так страшны. Если предполагается использовать встроенный терморегулятор (бывают еще накладные), то придется дополнительно выбивать в стене «гнездо» под него.

Установка терморегулятора — подготовка места

Размещать данное устройство необходимо на высоте 15 см от пола. Если пол устраивается в ванной или ином помещении с повышенной влажностью, терморегулятор лучше разместить снаружи.

Настоятельно рекомендуется не применять ИК-пленки во влажных помещениях: в силу особенностей их конструкции УЗО при поражении электротоком срабатывает далеко не всегда.

Электрические теплые полы под плитку монтаж видео

Укладка подложки

Как говорилось выше, кроме гидроизоляции нужно настелить утеплитель и отражающий экран. Достаточной прочностью обладают такие теплоизоляторы, как:

  • экструдированный пенополистирол (наиболее эффективный);
  • техническая пробка;
  • керамзит (материал насыпной, поэтому его нужно укладывать под выравнивающую стяжку);
  • вспененное стекло.

Утеплитель рекомендуется укладывать на весь пол, а не только лишь под ИК-пленку, — тогда не придется возиться с подгонкой по высоте гипсоволоконных листов (основание под плитку).

Процесс монтажа ик пола

Ни при каких обстоятельствах нельзя укладывать Пенофол и подобные ему материалы на основе вспененного полиэтилена, как это часто сегодня рекомендуют. В силу своей мягкости такой теплоизолятор просто сплющится, полностью утратив рабочие качества.

В качестве отражающего слоя для большей надежности следует применять материалы, стойкие к щелочи. Металлическая фольга, даже алюминиевая, таковой не является. Лучше настелить металлизированную пленку из полипропилена или лавсана.

Раскладывание инфракрасной пленки

Итак, рассмотрим, как произвести монтаж и укладку пленочного теплого пола под плитку. ИК-пленку настилают так, чтобы медные контакты оказались снизу и со стороны терморегулятора. На изделии имеются специальным образом обозначенные полосы без графитовой пасты — по ним по мере надобности можно разрезать пленку на меньшие фрагменты.

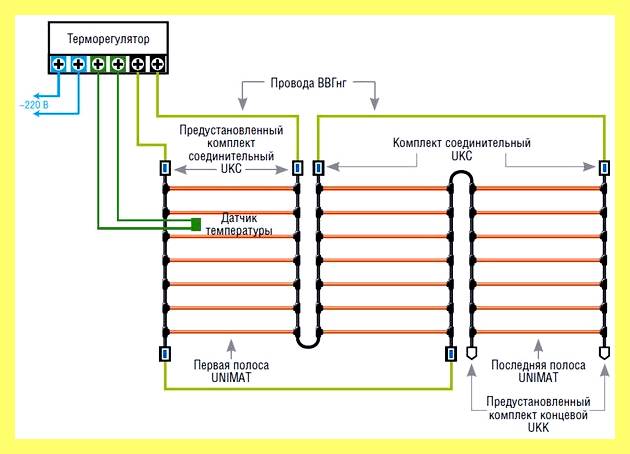

Схема подключения инфракрасного теплого пола – стандартная установка

При укладке учитывайте следующее:

  1. Минимальное расстояние от ИК-пленки до стены — 10 см.
  2. Отступ от отопительного радиатора или конвектора — более 1 м.
  3. Пленку следует укладывать исключительно в той части пола, которая будет свободна от мебели и оборудования.
  4. Важно избежать нахлеста полос, что привело бы к перегреву излучателей с последующим выходом из строя. Для надежности отдельные фрагменты укладывают с небольшим зазором — в пределах 1 см.

Края пленочного настила следует приклеить с помощью скотча к расположенному под ним отражающему слою.

Подключение к терморегулятору и электричеству

ИК-пленка и терморегулятор соединяются проводом, жилы которого подключаются к контактам посредством клипс или обжимных муфт. Другой такой же провод прокладывается к распределительному электрощиту, где подключается к сети через автоматический выключатель и УЗО с уставкой дифтока 30 мА.

Сечение жил проводов подбирают зависимо от мощности, потребляемой ИК-излучателями:

  • до 2 кВт: можно применить алюминиевый провод с сечением 1,5 кв. мм;
  • до 3,5 кВт: медный от 1,5 кв. мм или алюминиевый от 2,5 кв. мм;
  • до 5,5 кВт: медный от 2,5 кв. мм или ал-й от 4 кв. мм;
  • до 7 кВт: медный от 4 кв. мм или ал-й от 6 кв. мм;
  • до 9 кВт: медный от 6 кв. мм.

Электрические теплые полы под плитку монтаж видео

Подключение терморегулятора

Ах так осуществляется подключение:

  1. Сначала нужно установить на медную шину по центру клеммный зажим, заведя его под пленку.
  2. Затем его фиксируют путем обжатия электротехническими клещами или плоскогубцами. При всем этом имеющиеся выступы должны плотно прижаться к шине, обеспечив электроконтакт.
  3. Далее в клемме зажима опять же путем обжатия фиксируется провод.

Перед подключением концы жил и клеммы нужно зачистить острым ножом на длину примерно в 5 – 9 мм.

Соединение листов термопленки между собой

Отдельные фрагменты ИК-пленки соединяются в единую электроцепь по параллельной схеме с помощью провода принятого сечения.

Места соединений, также концы токопроводящих шин, оголившиеся после разрезания пленки на фрагменты, нужно заизолировать.

Для этого в комплекте с ТП поставляется битумная изолента, но можно применить и любую другую, достаточно толстую.

ИК-пол нужно заземлить с помощью фольгированного скотча, который проклеивается по всей длине пленки и поперек нее. Далее он одним концом приклеивается к пластине заземления.

Монтаж терморегулятора

Терморегулятор крепится к стене с помощью дюбелей. Далее к нему нужно подключить провод от ИК-пленки, если это не было сделано раньше, также термодатчик.

Последний размещают под 2-й секцией ИК-пленки (посредине), утопив в прорезанном в утеплителе углублении.

Его термочувствительный элемент должен контактировать со специальной кремниевой полосой черного цвета, к которой он прижимается битумной изолентой.

Если применяется воздушный сенсор, его нужно разместить в 10 – 15-ти см над полом.

Проверка работоспособности

После укладки и подключения систему нагрева нужно включить, чтобы проверить ее в действии. Более тщательный контроль — замерить сопротивление ИК-пленки и термодатчиков на контактах терморегулятора и сравнить полученные значения с указанными в паспорте.

Пароизоляция

Теперь можно настилать следующий слой — пленку из термостойкого полиэтилена (PE-RT). Желателен небольшой заход на стены, который потом подрезается.

Электрические теплые полы под плитку монтаж видео

Пароизоляция

Слой из гипсоволоконного или стекломагнезитового листа

Листы прикручиваются дюбелями к бетонному основанию. Крепеж устанавливают в просветы между секциями ТП, тщательно выверяя их местоположение (чтобы не повредить ИК-пленку).

Установка теплого пола в ванной актуальна, ведь в большинстве случаев на пол кладут плитку, а она холодная. Теплый пол под плитку — какой лучше для ванной комнаты? Ответ на этот вопрос вы найдете на нашем сайте.

Правила монтажа теплого пола в ванной под плитку подробно изложены здесь.

Укладка плитки

Плитка наклеивается как обычно, только используется специальный клей для ТП. Толщина клеевого слоя — 5 – 8 мм.

Затирка делается через сутки. Включать ИК-пол можно будет через месяц с момента укладки плитки.

Рабочие хитрости при монтаже теплого пола. Электрический мат. Правильный монтаж.

Надежный теплый пол с ПОЖИЗНЕННОЙ гарантией! Монтаж теплого пола под плитку, проверка в работе.

Похожие статьи

Нравится: 3
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
