Эл счетчик со

Для учета бытовым сектором потребленной электронной энергии рынке представлено три главных типа устройств учета электронной энергии. Счетчики отличаются механизмом работы, метрологическими чертами.

Счетчики электроэнергии (Электросчетчики)

Однофазные и трехфазные электрические счётчики электроэнергии

Общее понятие электросчетчика

Чтоб произвести верный и четкий подсчёт потребленной электроэнергии построек и сооружений промышленного и штатского строительства нужно использовать особые приборы — электронные счётчики.

Классификация электрических счётчиков

Существует бессчетное огромное количество марок и видов счётчиков, чтоб разобраться во всех верно подобрать то изделие, которое нужно, следует сначала выделить четыре главных признака, под которым классифицируются счётчики.

1. По типу тока: переменный и неизменный.

2. По числу тарифов: однотарифные и многотарифные.

3. По типу механизма: механический и электрический.

4. По кол-ву фаз: одно- и трёхфазные.

В нашем интернет-магазине электрического оборудования Вы можете приобрести разные устройства, служащие для учёта потребляемой электроэнергии. Раздельно необходимо подчеркнуть продукцию компании АВВ. Относительно высочайшая стоимость товаров этой фирмы не должна пугать, так как качество и долговечность этих приборов перекрывает всё остальное.

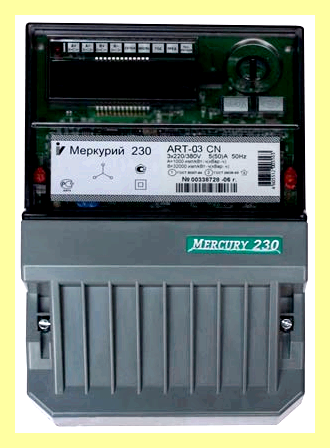

Кроме приборов премиум-класс в ассортимент магазина входят также электросчётчики, который сможет себе позволить любой среднестатистический покупатель. Эти устройства производит отечественная компания «Меркурий», которые за многолетний опыт работы зарекомендовали себя на всю страну. Самые доступные цены приятно удивят профессиональных электромонтажников и электриков.

Устройство бытовых счетчиков электрической энергии

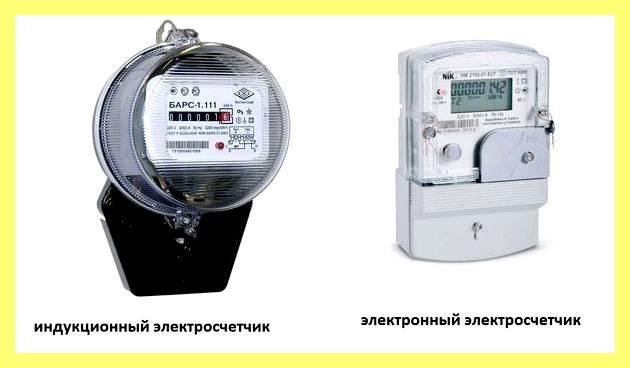

Для учета бытовым сектором потребленной электрической энергии рынке представлено три основных типа приборов учета электрической энергии. Счетчики отличаются механизмом работы, метрологическими характеристиками.

Счетчик электрической энергии индукционного принципа действия. Данный прибор наиболее старый, производиться, и поставляется небольшими партиями, и массово заменяются более современными приборам учета. Устройство прибора состоит из 2 магнитов установленных под углом 90 градусов относительно друг дружку, алюминиевого диска установленного между ними и индукционной катушки, механического цифирного индикатора. При прохождении переменного тока через цепь возникающие в индукционном контуре электромагнитные колебания сознают силу вращающую диск, которое привод в движение механический индикатор потреблённой электроэнергии.

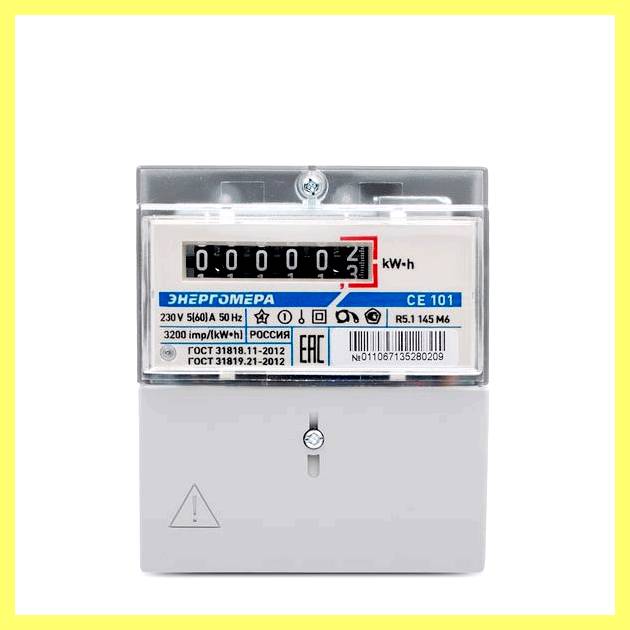

Электронный прибор учета потребленной мощности электромеханического принципа действия. Прибор состоит из встроенного источника питания, трансформаторов тока или токосъёмного шунта, цепи делителя напряжения, непрограммируемой измерительной части, электромеханического индикатора потребленной мощности. Учет происходит следующим образом, специализированная микросхема измеряет тока и напряжение, потребляемые цепью и выдает импульсы, которые приводя в движение электродвигатель механического индикатора. Такие приборы учета обеспечивают более высокую точность учета на малых токах нагрузки, обычно чувствительность прибора зависимо от класса равно 12 мА, 24мА, количество импульсов на 1КВт потребленной электроэнергии равна 3200 или 6400 импульсов.

Цифровые счетчики электрической энергии выполнены с использованием микропроцессора, высокоточных Delta/Sigma аналого-цифровых преобразователей. Для измерения тока могут быть использованы как трансформатор тока, так и шунт, данные о потребленной мощности, журналы аварий, срабатываний датчиков вскрытия, магнитного поля и радиочастотного воздействия. Информация по счетчику выводиться на жидкокристаллический дисплей. Для связи с внешними устройствами, системами сбора данных прибор учета может быть оборудован следующими интерфейсами связи: оптический порт – обязательно присутствует в любом цифровом счетчике, токовая петля, RS-485/RS-422/RS-232, PCL, M-Bus, радиоканал ZeegBee/433/868 MHz, GSM. Ряд моделей оснащены реле отключения потребителя.

Бытовые счетчики учитывают исключительно активную потребленную мощность, потому что реактивная мощность оплачивается только коммерческими потребителями.

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний облик товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Счетчик электроэнергии СО-505

Всем привет, сегодня рассмотрим индукционный электросчетчик СО-505. Это однофазный однотарифный прибор учета электрической энергии.

Счетчик простой, в плане эксплуатации с ним не должно возникнуть проблем. Для отображения показаний используется механический барабанный циферблат с которого мы потом и снимаем показания.

Напомним что следует переписывать слева направо все знаки до запятой.

Кожух выполнены из прочного пластика который защитит от случайных ударов и падения прибора. Для защиты от остановки и смотки на счетчике стоит прозрачные стенки, установлено стопорное кольцо для защиты от обратного вращения.

Технические характеристики СО-505

Класс точности прибора составляет стандарту 2, номинальное напряжение — 220. Частота сети 50 Гц, Сила тока номинальная 10 а максимальная 40. Счетчик может работать при температуре среды от -20 до + 55.
Другие характеристики можно дополнительно посмотреть в инструкции по эксплуатации. Так же в ней показана схема подключения счетчика.

Эл счетчик со

Срок службы

Срок службы счетчика электроэнергии СО-505 составляет 32 года, что совпадает с наиболее распространенным сроком службы электросчетчиков разных марок. Можно спокойно рассчитывать на то что прибор без поломок проработает 32 года, хотя гарантию на данный электросчетчик производитель дает только 24 месяца (2 года)

Межповерочный интервал

Поверку СО-505 следует проводить раз в 16 лет (межповерочный интервал), т.е при эксплуатации вероятнее всего вы успеете сделать одну поверку, а когда подойдет время чтобы снова проверить прибор на точность измерения возможно выгоднее будет его заменить и установить новый.

Электросчетчик СО-ЭЭ6705 — технические характеристики

Купить электросчетчик СО-505 в среднем по России можно по цене от 700 до 800 рублей. Это сравнительно недорого для однотарифных индукционных счетчиков. Сейчас модель СО-505 снята с производства и выпускается другая модель к которой можно присмотреться это СОЭ-52.

Паспорт на счетчик

Потому что счетчик довольно старый и выпускался около 30 лет, были бы утеряны документы на него например паспорт счетчика, без которого поверку вам не пройти. Ниже прикладываем сканы паспорта счетчика СО-505. Так же можно скачать в PDF файле ниже.

Прикладываем паспорт к электросчетчику СО-505 для просмотра и скачивания
со-505.PDF

Счётчик электроэнергии СО-2 – описание и преимущества

Счётчик СО-2 – традиционная модель однофазного электросчётчика индукционного типа, не утратившая популярности и в текущее время. Эта простое, но надёжное изделие, зарекомендовавшее себя с наилучшей стороны, используется и сейчас на постсоветском пространстве. Это объясняется исключительной надёжностью устройства, ведь прибалтийский производитель выпускал данный вид продукции ещё с 60-х годов прошлого столетия.

Модель подходит для эксплуатации в условиях ограниченного объёма потребления электроэнергии – дома частного сектора, гаражные кооперативы, дачи и прочие ограниченные объекты различной принадлежности.

Эл счетчик со

Устройство счётчика

Индукционный электросчётчик работает по принципу привода в действие счётного устройства магнитным полем, проходящим через аппарат. Вращение алюминиевого диска возрастает при более интенсивном потреблении, но падает, если расход снижается.

Технические характеристики

Технические характеристики счётчика СО-2

✔️ ЗАПРЕЩЕННОЕ ВИДЕО про то КАК УСТРОЕН ЭЛЕКТРИЧЕСКИЙ СЧЕТЧИК — Запрещено Роскомнадзором

Срок службы прибора

Изначально изделие рассчитывалось на 30 лет работы при 100 тысячах ресурса, но образцы, выпущенные в 1963 и 1969 годах, работают по настоящий день. Литовский производитель предоставлял 3-х летнюю гарантию, что существенно превышает аналогичные сроки, заявляемые современными фирмами.

Эл счетчик со

Рекомендуем: Счётчик Лейне Электро-01 — обзор и подключение прибора

Межповерочный интервал

Величина межповерочного изделия составляет 16 лет, что уже не актуально. Прибор не сможет пройти очерёдные испытания, поскольку снят с производства. Действующие аппараты характеризуются большой погрешностью измерения данных, что делает невозможным соответствие современным требованиям.

Стоимость счётчика

Покупать данное изделие нет необходимости, поскольку энергомер не проходит по требованиям точности, предъявляемым нынешними стандартами качества к моделям электроизмерительных учётных приборов. Соответственно продаются электросчётчики с рук, бывшие в употреблении, и частным порядком. Стоимость колеблется в районе 1000 рублей.

Преимущества прибора

Достоинства изделия следующие:

  • очень малая стоимость;
  • сверх продолжительный ресурс, подтвердившийся фактически;
  • долговечный корпус;
  • возможность замены износившихся деталей и их качество;
  • удобство снятия данных;
  • наличие защиты от магнитного воздействия (для модификации 2М).

Минусов также немало, но у прибора с такой историей их не может не быть. Большие габариты – не самый существенный недостаток по сравнению с надёжностью, успешно прошедшей испытание временем.

Рекомендуем: Счётчик Энергомера ЦЭ2726 — разновидности и описание

Как снять показания

Простота снятия данных не требует особенных комментариев. Выписывается целое число по текущему месяцу, с вычитанием прошлого значения. Результат умножается на расценку одного киловатт-часа.

Разновидности данного счётчика

Выпускалась данная продукция в двух разновидностях.

СО-2

Модель с величиной электротока в 5 и 10 ампер, стандартным двухфазным напряжением для бытовых электрических сетей в 220В с двумя вариантами количества оборотов диска на один киловатт-час измеренного расхода.

СО-2М

Модификация производилась с аналогичными характеристиками. Единственное отличие – присутствие дополнительной защиты, предотвращающей хищение электроэнергии.

Установка счётчика

Подключение энергомера не представляет проблем, поскольку для этого необходимо подсоединить два провода в винтовые зажимы клемм. Возможность дополнительного подключения трансформаторного оборудования не предусмотрена.

Эл счетчик со

Схема подключения СО-2

Установка данного прибора в текущее время невозможна, поскольку аккредитованная организация, взявшая на себя работы по монтажу, может лишиться лицензии за нарушение требований к современному оборудованию. А законное подключение частным образом преследуется по закону.
