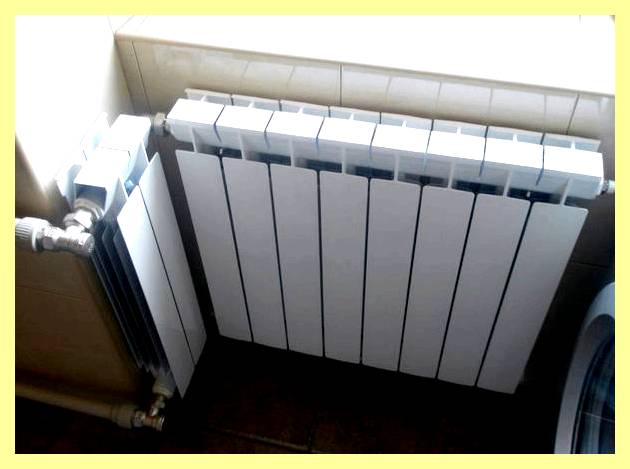

Эффективность подключения радиаторов отопления

Обвязка при седельном подключении может проходить как с ролью байпаса, так и без него. Во 2-м случае все краны размещаются ровно, при желании отопительный устройство можно снять, а меж кранами вмонтировать временную перемычку – сгон.

Как правильно подключить батареи отопления своими руками, в зависимости от вида радиатора?

Верно установленные и присоединенные батареи отопления – принципиальная задачка. От того, как проведена процедура, зависит как комфортабельно будет находиться в помещении.

Верное размещение расходует меньше горючего, при всем этом в жилье тепло при хоть какой непогодице.

Особенности установки различных видов радиаторов

Радиаторы отопления для помещения по материалу производства делятся на некоторое количество видов. Каждый имеет свои особенности монтажа.

Давайте перечислим их.

Алюминиевые

Самые экономные отопительные приборы. Черта моделей:

  • корпус делается способом вдавливания расплавленного металла в форму, процесс происходит под высочайшим давлением;
  • конструкция цельная, лёгкая, с проточными каналами снутри;
  • поверхность дюралевая, защищённая крепкой плёнкой.

Особенность установки – трудно подсоединить патрубок из алюминия к сети теплоснабжения, который состоит из стали. Причина – прямой контакт 2-ух металлов приводит к образованию разрушительных процессов в алюминии.

Решение препядствия: подключение устройств должно происходить путём прикручивания специализированных переходников для подсоединения к трубам теплоносителя. Можно использовать запорные краны с патрубками из бронзы.

Стальные

Одни из самых фаворитных моделей отопительных устройств, т. к. батареи из стали греются за считанные минутки. Бывают 2-ух видов: цельные и секционные трубчатые.

Особенность монтажа – всегда есть возможность прирастить либо понизить число регистров в одном радиаторе, поменять повреждённую деталь на новый сектор.

Биметаллические

Отопительный радиатор, состоящий из 2-ух металлов:

  • база – это каркас в виде трубки из стали, где горизонтальные коллекторы соединены вместе вертикальными каналами;
  • корпус состоит из алюминия, который увеличивает теплотехнические функции устройства.

Биметаллические батареи проще всего монтировать без помощи других. Довольно иметь под рукою аннотацию, которая идёт в комплекте к хоть какому устройству.

Простота установки приводит к тому, что биметаллические батареи в большинстве случаев выбирают, чтоб произвести подмену устаревших радиаторов, не изменяя расположенность трубопроводов с подводящейся жаркой водой.

Сгоны и переходники, которые монтируют в процессе подключения, соединяют приспособление с трубой для отопления без сварочных устройств.

Модели из чугунного материала

По внешнему облику приборы не очень прекрасно смотрятся, но не всегда стоит акцентировать на этом внимание и отрешаться от дешёвого, действенного и обычного в эксплуатации приспособления.

Эффективность подключения радиаторов отопления

Устройство состоит из отдельных частей. Батарею принято собирать из разной численности регистров с наименьшим количеством в 2-4 шт. В металлическом радиаторе можно убрать либо добавить секцию. Схожим образом происходит корректировка производительности и починка обогревательного устройства.

Медные

Более дорогая по цены разновидность радиаторов. Стоимость высока из-за черт:

  • медь – отлично проводит термическую энергию;
  • длительность службы около 30 лет;
  • внутреннее заполнение состоит из вертикальных труб из меди, которые отталкивают вредные примеси теплоносителя;
  • металл устойчив перед ржавчиной.

Особенность подключения – вариант крепления приспособления к трубопроводу отопительных систем. Для установки пригодятся особые фитинговые элементы, сгоны и переходники. Необходимо это для того, чтоб избежать прямого контакта меди с железом.

Если в системе задействованы трубы из полипропилена, то придётся приобрести спец набор фитингов.

Пластиковые

Такие радиаторы совершенно не так давно вышли на русский рынок. Модели числятся пробными, их наивысшая степень прогрева составляет 80 0 С. Предельное давление ограничено, не должно быть более 3 атм.

Приборы можно установить в любом жилом здании. О тонкостях установки понятно сильно мало, т. к. спросом такие радиаторы не пользуются. В процессе монтажа советуют опираться на аннотацию либо же доверить дело опытнейшему мастеру.

Что необходимо для монтажа?

Для правильной самостоятельной установки радиатора отопления владельцу жилья требуются особые инструменты и некие расходные материалы. Вид, размер зависят от разновидности монтируемой батареи отопления, методики подключения и т. д. Но какие-то элементы необходимы в любом случае.

Свойства крана Маевского:

  • маленькие размеры;
  • вкручивается с одной стороны верхнего распределителя в свободное отверстие;
  • может устанавливаться с внедрением специального переходника, если окружность крана отличается от размера резьбового входа в распределитель;
  • в процессе монтажа на кран наматывается сантехнический уплотнитель;
  • установка невозможна без гаечного ключа, он помогает закрутить кран до упора.

При помощи крана Маевского происходит сброс воздуха, откручивая винт либо ручку. Поворачивая кольцо изменяется направление воздушного потока. Считается, что воздух сброшен, когда возникает струя воды.

  • Если радиатор оборудован автоматическим воздухоотводчиком, то работа имеет принцип поплавка.
  • Поплавок под давлением воздуха начинает воздействовать на ниппель, который открывается до полного удаления пробки воздуха из отопительного прибора.
  • Батареи с воздухоотводчиком приобретать и монтировать лучше в автономных отопительных системах.
  • Автомат быстро загрязняется и выходит из строя.

О том как правильно стравить воздух и зачем это нужно, рассказывается в видео:

Эффективность подключения радиаторов отопления

Сопутствующие материалы и инструменты

Большинство моделей радиаторов крепятся к стенке, поэтому для монтажа потребуется:

  • перфоратор;
  • дрель или мощный шуруповёрт;
  • сварочный аппарат, нужен для полипропиленовых труб;
  • молоток;
  • механизм для оценки соотношения поверхности (уровень);
  • любой измерительный инструмент;
  • маркер или фломастер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций;
  • шнур или намотка для резьбовых соединений;
  • герметик.

Где и как разместить?

Обычно радиаторы отопления как в жилом, так и коммерческом помещении устанавливают под окнами. Объяснение тому – восходящий поток тёплого воздуха отсекает холодный, поступающий из уличных окон. Тёплый поток обогревает стёкла, что не препятствует образованию конденсата.

Главное условие – батарея не должна занимать более 70% ширины оконного проёма. Только так окно не будет запотевать.

Какие расстояния нужно учитывать, выбирая месторасположение радиатора:

  • От батареи до пола должно быть около 8-12 см. Если опустить прибор ниже, то наводить порядок на полу будет неудобно, а если выше, то поток тёплого воздуха не будет доходить до напольного покрытия, как итог – замерзание ног.
  • До подоконника около 12 см. При таком монтаже тёплый воздух обойдёт преграду – подоконник и поднимется вдоль стекла, распространившись по всему помещению.
  • До стены около 5 см. Если прижать батарею плотнее к перегородке, то скорость обогрева может существенно снизиться.

Как правильно установить?

Предусмотрено 2 варианта монтажа батарей: настенное и напольное размещение. В первом случае потребуется кронштейн, во 2-м ножки, идущие в комплекте. Форма и конструкция опор может быть различной, но главный критерий – они должны с лёгкостью выдерживать модель прибора.

Эффективность подключения радиаторов отопления

Есть нормативы, определяющие число опор для секционных батарей отопления. Для радиаторов из чугуна кронштейны монтируются между каждыми 6-ю секциями.

В панельных приборах предусмотрен крепёж к стене с тыльной стороны. Такое предписание даёт завод-производитель.

Радиаторы крепятся на стену в строго установленных местах жилища, это:

  • ниши под окном;
  • протяжённое меж оконное расстояние;
  • перегородки без окон в комнатах в углу строения;
  • помещения второстепенного назначения, смежные стены которых, являются наружными ограждениями;
  • площадки между этажами и вход в подъезд.

Как подвесить радиатор:

  1. Нарисуйте разметку.
  2. По нанесённым отметкам, используя пробойник, проделайте стартовые отверстия в отделке стены и в штукатурном слое. Это нужно для того, чтобы в процессе сверления бур не смещался.
  3. Возьмите перфоратор и нужный бур. Просверлите гнёзда под крепёж. Глубина – незначительно больше длины используемого дюбеля.
  4. Образовавшиеся гнёзда очистите и забейте в них анкера. Последние могут быть как металлические, так и пластиковые.
  5. Если выбраны металлические элементы, то завинтите в установленные в стенах гильзы.

Пластинчатые кронштейны зафиксируйте с применением стопорных винтов, предварительно выровняв их по вертикали и диагонали.

После того, как все детали для крепежа будут находиться на своих местах, наденьте на них предохранительные накладки и навесьте отопительный прибор. Крепёж не должен деформироваться.

Как установить радиатор на стену, представлено в видео:

Ставить кран на обводной участок трубы запрещено. Таким макаром застопориться движение теплоносителя по стояку. Эти манипуляции караются штрафом.

Все имеющиеся резьбовые соединения должны уплотняться фторопластовым уплотнительным материалом. Можно заменить подмоткой из льна, но после использования нужно воспользоваться упаковочной пастой. В момент вкручивания крана в распределитель отопительного прибора большого количества материала не требуется.

Слишком много подмотки может привести к образованию микротрещин с последующей деформацией.

Обвязка при диагональном подключении

Монтаж радиатора отопления диагональным методом – самый идеальный вариант исходя из убеждений теплоотдачи. В данном случае она самая высокая. При нижней разводке диагональный тип подключения реализуется просто – подача с одной стороны вверху, обратка с другой снизу.

При однотрубной системе отопления обвязка диагональным подключением должна происходить с применением байпаса.

Этот вариант присоединения отопительного прибора можно реализовать 2 способами:

  • теплоноситель заходит в верхнее отверстие, циркулирует по нему и выходит из нижнего отверстия, расположенного сбоку другой стороны;
  • вода поступает в нижний отсек с одной стороны, проходит по всей батарее и покидает её из верхнего противоположного отверстия.

Особенно эффективно работает диагональное подключение, когда идёт монтаж длинных радиаторов с числом секций более 12.

Обвязка при седельном подключении

Этот вариант самый малоэффективный. Происходят потери тепловой энергии примерно на 14%. Обвязка при сидельном подключении – самый незаметный вариант. Трубы прокладываются по напольному покрытию или под ним.

Чтобы потери не отражались на температуре в жилище, рекомендуется купить радиатор более мощный, чем нужно.

В системах, где присутствует естественная циркуляция, использовать такой тип не надо. Исключение – наличие насоса.

Обвязка при седельном подключении может проходить как с участием байпаса, так и без него. Во 2-м случае все краны располагаются ровно, при желании отопительный прибор можно снять, а между кранами вмонтировать временную перемычку – сгон.

Полезные рекомендации

Для того чтобы правильно провести монтаж радиатора отопления самостоятельно, рекомендуется ознакомиться с некоторыми тонкостями установки:

  • Главное в работе с батареями – всё правильно рассчитать, разметить и смонтировать. Не имеет значения какая модель была выбрана и какой схемы подключения придерживаетесь.
  • Если у вас большой частный дом, то лучше обратиться к специалисту по установке радиаторов. Дело в том, что система подключения выбирается исходя из особенностей строения, а у дорогостоящих построек проектная схема довольно сложная.
  • В небольшом доме возможно установить радиатор самостоятельно, но только придерживайтесь определённого алгоритма и опирайтесь на данные, прописанные в инструкции к прибору.
  • При установке батареи помните, что материал, из которого изготовлен прибор и трубы, должен быть одинаковым. Трубы из пластика, подключённые к чугунным батареям могут испортить систему отопления.
  • Не забывайте устанавливать краны шарового типа для спуска воздуха.

Ознакомьтесь с полезным видео по теме:

Выбор на любой вкус и кошелек: схемы самого эффективного подключения радиаторов отопления

Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу. Специалист поможет составить грамотный проект, который не только лишь учтёт пожелания владельца, но также будет качественно работать.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Эффективность подключения радиаторов отопления

Подобная система обладает парой недостатков:

  1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
  2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Лучшие и худшие черты двухтрубной системы

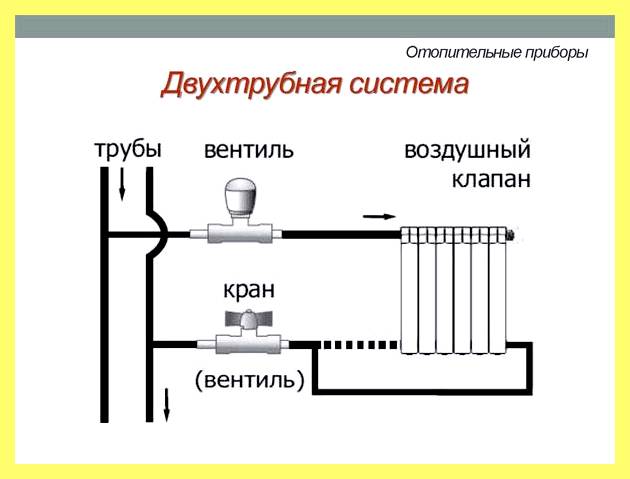

В отличие от напарника, имеет прямую и обратную трубы, цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно. Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором, при помощи которых настраивают необходимую температуру.

Недостатком является сложность монтажа и рост затрат.

Справка. Стоимость увеличивается практически вдвое, в сравнении с однотрубной системой отопления.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется почти всегда.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

  1. Теплоноситель поступает в батарею из верхнего угла.
  2. Жидкость расходится по всему доступному объёму.
  3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во 2-м случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не используется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу.

Топ 5 подключения радиаторов.

Полезное видео

В видео разбираются особенности разных популярных схем подключения радиаторов.

Как сделать наиболее оптимальный выбор

В частных домах рекомендуется использовать двухтрубную обвязку, хотя она дороже и сложнее в установке. Среди схем подключения радиаторов нужно выбирать по желаемому результату. Лучший прогрев обеспечивает диагональная, а с эстетической стороны лидирует нижняя.
