Сборка щита учета 380 вольт 15 кВт – особенности 3-фазной сети, элементы щитка, варианты сборки, инструкция по сборке

Современные системы электроснабжения позволяют подключать частные дома сразу к 3-м фазам. Делается это сначала для того, чтобы уменьшить общую нагрузку на сеть и каждую отдельную фазу при работе большого числа однофазных электроприборов. Разберем, как осуществляется сборка щита учета 380 вольт 15 кВт, каковы главные особенности 3-фазной сети, из каких элементов состоит распредщиток, какие варианты его сборки существуют, какие правила по распределению нагрузки по фазам необходимо соблюдать, также из каких основных этапов состоит процедура сборки.

Особенности 3-фазной сети

Система 3-фазного электроснабжения частного дома имеет следующий ряд особенностей:

К сети может подключаться как однофазное, так и трехфазное электрооборудование. Так, если предполагается запускать 3-фазный прибор, то его подключают к 3 фазам и нейтрали по соответствующим клеммам, а если 1-фазный – то только к одной фазе и нулю. При всем этом в первом случае в устройство поступает напряжение 380 В, во 2-м – 220 В.
Далеко не всегда среди арсенала домашней электротехники найдутся 3-х-фазные установки – в большинстве случаев стандартные однофазные. Однако сборка электрощитка на 380 В и 15 кВт в частном доме дает возможность равномерно распределить нагрузку большого количества одновременно работающих 1-фазных приборов на все 3 фазы. На практике это позволяет применять для домашней электроцепи проводники меньшего сечения, автоматы с минимальным номиналом и повысить общую безопасность.
Общая мощность равномерно распределяется на все фазы. Например, если сумма составляет 15 кВт, то на каждой из них будет по 5 кВт. При всем этом обязательным условием является монтаж только 3-х- или 4-х-полюсного автомата.

При малейшем превышении нагрузки по какой-либо одной ветке произойдет отключение питания всей цепи – другими словами обесточивание дома. Поэтому распределение на каждую фазу должно быть максимально точным и продуманным.

Требования к щиткам

К применяемым в 3-фазной сети распределительным электрощиткам предъявляются такие требования:

Защита проводника от перегрузок и короткого замыкания. Современные щитки оснащаются комбинированными автоматическими выключателями. Так, если возникает перегрев, срабатывается расцепитель цепи, чувствительный к термоперепадам, а если проходит мгновенный рост параметров тока, в дело вступает электромагнитный выключатель.
Обеспечение безопасности от поражения электрическим током людей и животных. Почти всегда защита осуществляется путем установки в вводный щиток частного дома на 380 вольт и 15 кВт дифавтоматов или УЗО.

Ограничение характеристик входящего тока. Чтобы в случае резкого повышения или снижения параметров сети не пострадала подключенная электротехника, устанавливается УЗМ. При помощи специальных регуляторов пользователь устанавливает безопасное значение параметров сети, выход за границы которых приведет к автоматическому отключению питания и сохранению приборов от порчи.

Совет! Для максимального удобства пользования и быстрого принятия решений в случае аварийной ситуации все элементы электрошкафа лучше промаркировать – так чтобы по мере надобности отключить подачу в конкретной комнате или зоне дома, также для быстрого поиска причины отключения автомата. Сделать это можно как при помощи обычного маркера, так и путем наклеивания подписанных табличек на скотч.

Отличия в сборке 1- и 3-фазных щитков

В отличие от 1-фазных сетей 3-фазные позволяют потребителю получать больше мощности от поставщика электроэнергии, что дает возможность подключать гораздо более сильную нагрузку. Однако это влечет к большим расходам и необходимости строго соблюдения правил сборки щитка.

Сначала, чтобы грамотно и безопасно собрать в частном доме трехфазный щиток номиналом 380 В и 15 кВт, необходимо учесть правило распределения нагрузки по фазам. Если в 1-фазной сети все-равно сколько и в какой последовательности подключать приборы – только бы сумма нагрузки не превышала установленного лимита, то в 3-фазной очень важное значение имеет равномерность подключения приборов по всем фазам.

В противном случае, если большую часть устройств включить в одну фазу, а 2-е другие оставить «на запас», произойдет перекос напряжения. В результате значение тока на перегруженной фазе понизится, а на свободных повысится, причем, на несколько десятков вольт. Как минимум это приведет к выключению автомата, а в худшем случае – аварии на линии и в соседних домах.

Смотрите также:
Каталог компаний, что специализируются на электротехнических работах любой сложности

Элементы щитка

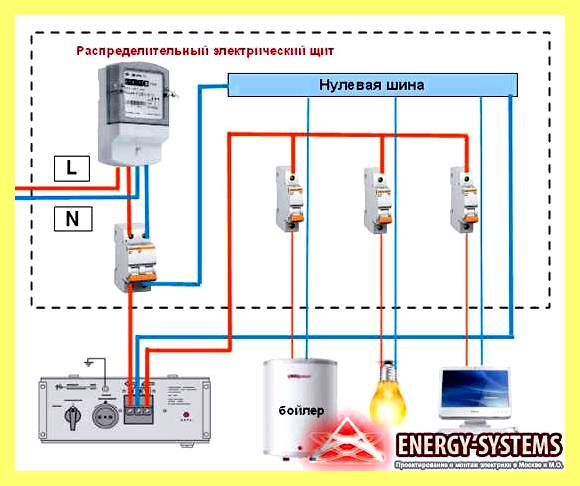

В состав стандартного 3-фазного элекрощита на 15 кВт входят следующие составляющие части:

Счетчик. Оптимальным решением является электронная модель. Прибор отличается высокой точностью измерений, долговечностью и удобством в эксплуатации. Основная информация выводится на цифровой дисплей. При всем этом возможно программирование на заданные тарифы.

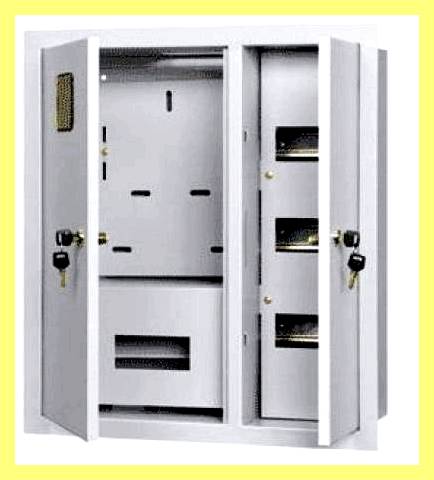

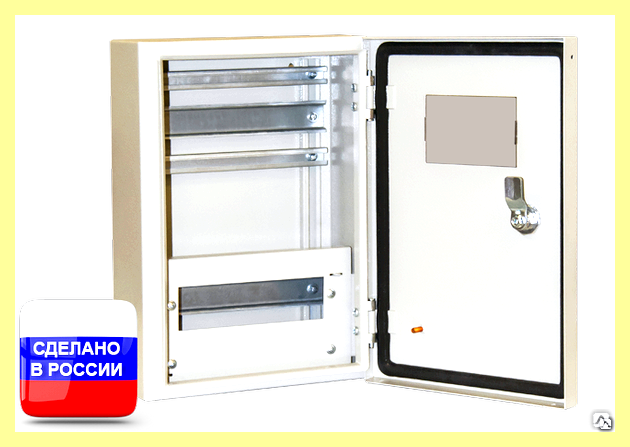

Электрошкаф. Подбирается по размеру и предполагаемому количеству размещаемых в нем элементов. Обязательные требования – минимальные габариты 450 х 400 х 150 мм, толщина металлических стенок от 1 мм, уровень пыле-влагозащиты от IP 54. Дополнительно может присутствовать DIN-рейка для удобства монтажа, замок и смотровое окошко – для просмотра информации с дисплея счетчика.
Вводный автомат. В вводно-распределительное устройство (ВРУ) или распредщит частного дома с сетью в 380 В и 15 кВт необходимо устанавливать вводный автоматический выключатель с тремя полюсами – ввиду подключения 3-х фаз.
УЗО. Для защиты от пробоя электрического тока на корпус электроприбора устанавливается устройство защитного отключения.
Автоматические выключатели. Подбираются, исходя из мощности и количества объединенных в одну ветку потребителей.
Реле напряжения. Не является обязательным, однако по мере надобности надежно защищает домашние электроприборы от скачков напряжения в сети. Существуют разные модификации устройства – УЗМ для защиты от перенапряжения, УЗИП от разрядов молнии.

Измерители электротехнических характеристик сети. Также относятся к дополнительным элементам щитка. Созданы для измерения напряжения и силы тока.

Подбор автоматических выключателей осуществляется в соответствии с нагрузкой потребителя или их групп. Для рассматриваемого случая, когда мощность электроприборов частного дома не должна превышать 15 кВт, общая сила тока составит менее 68 А, а для каждой отдельной ветки 220 В номинал вводного щитка должен быть менее 23 А, или округленно 25 А.

Зачастую на отдельную группу потребителей, например, светильники устанавливается отдельный автоматический выключатель. В таком случае его ампераж составляет 6-10 А. Для веток с силовой нагрузкой его значение должно быть более 16 А, а в отдельных случаях и 25 А. Включение одного или нескольких мощных электроприборов (такой, как варочная поверхность мощностью 6-8 кВт) может запросто вырубить автомат с меньшим значением номинала, потому что воспримет это событие как короткое замыкание.

Варианты сборки

Существуют следующие основные схемы сборки щитка учета 3-фазной сети для своего дома:

Дифференциальный автомат устанавливается на каждую отдельную ветку – с мощным потребителем или группой. Работает по принципу автоматического выключателя, но также защищает от утечек тока и короткого замыкания. Собрать щит учета электроэнергии на 380 В с нагрузкой в 15 кВт на дифавтоматах проще и легче всего. Схема проста, легка для понимания и монтажа. При всем этом основная задача по сборке сводится к грамотному распределению нагрузки, чтобы избежать перекоса фаз.

Поэтому для удобства установки и дальнейшего обслуживания они устанавливаются с кросс-модулями. Благодаря такому устройству будет понятно, в какой конкретно области случилась авария – потому что каждый конкретный автомат ответственен за своего потребителя. Недостатки такой схемы – слишком большая стоимость оборудования, приличные габариты шкафа.

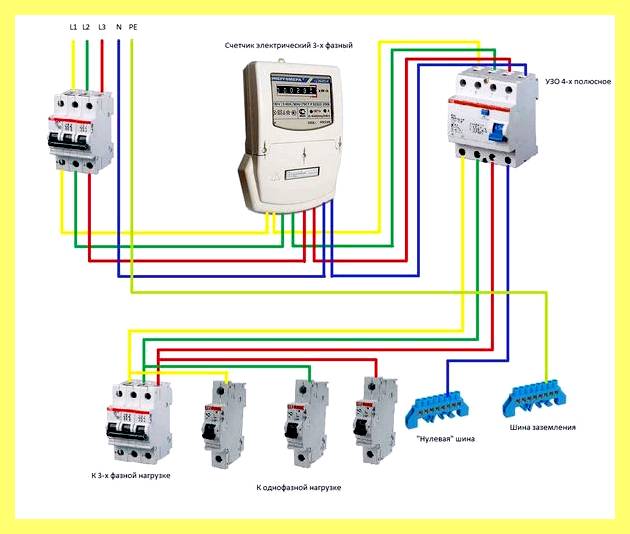

С двумя УЗО.

В схеме на входе устанавливается пара 4-полюсных УЗО. Вся нагрузка распределяется на два направления, каждое из которых оснащается своей нейтралью и заземлением. Далее после каждого УЗО монтируется кросс-модуль. К ним подсоединятся фазы, а к выходам – защитные автоматы.

Минимальная стоимость.
Минимальные размеры шкафа.
Возможность быстрого переключения нескольких потребителей в одной группе.

Высокая цена 3-фазных УЗО.
Для перевода потребителя между группами требуется протяжка проводов.
Длительный процесс поиска аварийного потребителя при срабатывании автомата. При всем этом половина цепи будет отключена.
По мере надобности добавления новые шины придется маркировать.
Сложности в равномерности распределения нагрузки.

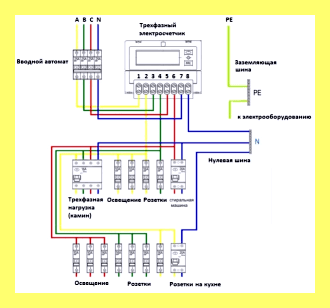

Вариант электроснабжения на 380 В с нагрузкой 15 кВт с 2-мя УЗО для частного дома достаточно неудобен, ввиду отключения сразу половины потребителей при срабатывании защиты. Кроме того, подбор 3-х или 4-х-полюсного УЗО большого номинала может стать проблемой из-за труднодоступности и ограниченности их применения в быту.

УЗО на каждой фазе.

Такой вариант сборки предполагает подключение к каждой фазе УЗО, причем, 2-х-полюсных. После них устанавливается кросс-модуль, к которым и подключается нагрузка. При всем этом на каждой линии свои шины заземления и нейтрали. Главное преимущество схемы – наличие 3-х независимых групп. Поэтому при срабатывании защиты потребители остальных 2-х веток останутся в работе.

Однако даже при такой организации электроснабжения все-таки сложно грамотно распределить нагрузку. Как вариант, можно подключить опасные потребители через свой УЗО, например, оборудование во влажных помещениях или с большой мощностью.

Сбалансированный вариант сборки по такой схеме – когда каждая ветка оформляется на собственной ДИН-рейке. Сначала монтируется УЗО, затем автоматы к каждому потребителю или отдельной группе. А если выключатели к тому же будут подписаны, это существенно облегчит поиск причины отключения.

Читайте также:

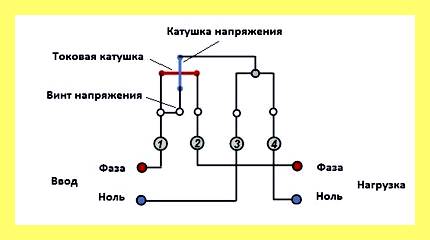

Правильное подключение трехфазного счетчика – зависимо от его разновидности

УЗО в количестве больше 3-х.

Более надежный и практичный исходя из убеждений обслуживания системы электроснабжения для частного дома способ – это собрать вводный щиток на 380 В с нагрузкой менее 15 кВт на большем количестве УЗО для каждой фазы. Схема собирается аналогично выше рассмотренному варианту, но с той разницей, что к каждой фазе подключает не один УЗО, а несколько – зависимо от количества потребителей или их групп с подходящими параметрами. Главное преимущество заключается в том, что при срабатывании защиты определить причину будет довольно легко.

Недостаток такой схемы выражается в сложности монтажа и применении большого количества оборудования, проводников и соединений. Однако чтобы при обслуживания шкафа не запутаться в схеме, необходимо каждый автомат и проводник обозначать – за которую часть цепи или конкретного прибора он отвечает.

Совет! Помимо электрощитка в частном доме не лишним будет установить обычный рубильник. Его место – перед вводным автоматом. В случае необходимости – при аварии, ремонте или обслуживании – с его помощью одним движением можно обесточить всю сеть, включая сам электрошкаф.

Правила распределения нагрузки автоматов

При распределении нагрузки по 3-м фазам необходимо придерживаться следующего ряда правил:

Питание светильников и розеток должно идти от разных автоматов.
Оборудование в помещениях с сырым воздухом (ванной, кухне, душе, бане) должно подключаться через собственный выключатель.
Электропитание хозпостроек, уличный свет и розетки должны подключаться через отдельный автомат.
Электропривод ворот, калиток, охранное освещение должны питаться отдельно.
Система водонагрева и отопления должны подключаться через собственное УЗО.

Видео описание

Видео-инструкция по сборке щита учета 380 В 15 кВт:

Как собрать трехфазный щит учета 380 В, 15 кВт. Электричество на участок за 550 руб./// Power box

Кроме того, чтобы правильно собрать распределительный щиток на 15 кВт, необходимо все мощные электрические приборы подключать через отдельный автомат. Это духовки, варочные поверхности, плиты, насосы. Приборы, использующие в работе воду (посудомоечные и стиральные машинки), также следует подсоединять к сети индивидуально.

Инструкция по сборке

Монтаж вводного электрощитка для дома осуществляется в следующей последовательности:

Подготовка. Подбирается соответствующий особенностям схемы электроснабжения электрощит, рассчитывается нагрузка, подбирается оборудование.
Монтаж 3-полюсного вводного автомата.
Установка УЗО или дифференциального автомата.
Крепление нулевой шины.
По мере надобности монтируется реле напряжение и измерители силы тока и напряжения.
На расположенной ниже ДИН-рейке устанавливаются автоматы для силовых и осветительных групп.
Установка электрического шкафа.
Подключение к сети.

На заметку! Щит учета, содержащий прибор контроля или счетчик, устанавливается на улице или на столбе линии электропередач. Делается это сначала для удобства проверки и снятия показаний контролирующей организацией.

Видео описание

Видео о том, как правильно собрать щит учета для 3-фазной сети:

Коротко о главном

Подключение частного дома к 3-фазной сети дает возможность снизить нагрузку на фазу, применять проводники меньшего сечения и подключать как 1-фазное, так и 3-фазное оборудование. Электрощиток должен обеспечивать защиту не только лишь электроприборов и проводников, да и людей в доме. Главная особенность сборки 3-фазного электрощита на 15 киловатт состоит в том, чтобы грамотно распределить нагрузку и не допустить перекоса фаз.

В состав 3-фазного электрощитка должны входить следующие приборы:

Электрошкаф.
Счетчик.
Вводный автомат.
УЗО.
Автоматические выключатели для групп.
Реле напряжения.
Измерители силы тока и напряжения.

Собираться щиток может в нескольких вариациях – лишь на дифавтоматах, с одним УЗО, с распределением нагрузки на 2-а УЗО, с УЗО на каждой фазе и количеством УЗО больше 3-х под мощный прибор или группу. У каждой схемы есть свои плюсы, минусы и особенности применения. Монтировать щиток необходимо в соответствии со специальными правилами и грамотным распределением нагрузки по фазам.

Серьезный 3-х фазный щит для небольшого загородного дома

Очередной щит для подписчика.
Сравнивая квартирные щиты с теми которые установлены в загородных домах, не забывайте…
В загородном доме куда больше специализированных стационарных потребителей, таких как всякие скважинные насосы, энергозависимые септики, уличное освещение и т.д. А еще данный дом полагается на электрическое отопление конвекторами, посему и их было надо запитать.

Всё серьезно, топовая автоматика ABB серий S (токовая В) и F (тип А), ящик ABB Mistral 41. Собран ПуГВ 6мм2 с обжимом.

Полный размер

Собран четко и наглядно.

Полный размер

Выделенной мощности 15квт по 3-м фазам с одной стороны хватает, но с другой, из-за малой мощности по каждой фазе (всего 25А), приходится серьезно заморачиваться с распределение нагрузок. Ведь не будем забывать — «не все фазы одинаково полезны», особенно в загородных условиях. Посему у щита отсутствует внешняя маркировка и сделана только внутренняя. Подключать и пробовать придется по факту, и возможно зимой, когда сеть будет нагружена, делать перераспределение нагрузок.

Начало как и всегда — вводной рубильник и силовая розетка.

Полный размер

Далее все по фазам.

Направьте внимание на УЗМ-50Ц, это последняя версия, с улучшенной «отделкой». Теперь оно красивое и аккуратное.

Полный размер

Некоторые читатели обратили внимание на то что в прошлом загородном щите отсутствовала возможность подключения 3-х фазных электроприборов, т.к. реле напряжения стояли пофазно как и здесь. Там не планировались 3-х фазные потребители, а тут их использование не исключается, посему справа у щита есть место и заранее установлены удержатели модулей для 3-х фазного реле напряжения и 3-х фазных диффавтоматов. Так же в свободные места можно установить девайсы для автоматизации и дистанционного управления отоплением.

В закрытом виде.

Полный размер

Следующая запись по электрике будет про самостоятельную разводку проводки в загородном доме, т.к. большинство это делают сами и много раз просили написать общедоступную «инструкцию».

—
Остальные статьи по электрике — ТУТ.
