Смотровая яма в гараже из кирпича своими руками

Смотровая яма гараже кирпича — легкая постройка, нужная для самостоятельного ремонта тс. За ранее спецы рекомендуют приготовить план-схему грядущего строения, обусловиться с уровнем грунтовых вод, приобрести строй материалы и инструменты.

Подготовительные работы

Смотровая яма из кирпича возводится с учетом назначения гаража:

• для хранения автомобиля — яму располагают в центре строения;
• для ремонта и хранения тс и товаров питания — яма двигается к стенке основного строения.

На схеме указывается длина ямы, которая должна превосходить длину автомобиля на 1 м (для обустройства комфортабельного спуска и ступенек). Ширина углубления колеблется в границах 75-80 см. Последующий шаг — копание котлована в гараже.

Для этого употребляют лопату и бур с насадкой. Бур будет нужно в случае наличия каменистого и твердого рельефа. Спецы советуют за ранее предугадать применение выкопанной земли. Последующий шаг — строительство стенок. Сначала проводится изоляция рубероидом. Сверху монтируют жесткий кровельный материал. Смотровая яма армируется сетью. Потом стенки в яме штукатурят. Финальная отделка проводится после высыхания раствора. За ранее края углубления закрепляются дюралевыми уголками.

Дополнительные моменты

Если смотровая яма в гараже возводится из кирпича, тогда за ранее обустраивается пол, потом строят стенки.

лщина перегородок — целый или 1/2 кирпича. Если для строительства конструкции употребляется старенькый кирпич, тогда за ранее материал очищается от старенькой штукатурки. Для этого употребляют болгарку. Раствор для кладки кирпича приготавливается с учетом соотношения 3:1. В приобретенный состав советуют добавить жидкое мыло. В таком случае раствор будет более эластичным. При всем этом возрастет время затвердевания, что очень принципиально для новичков-строителей.

Чтоб стенка из кирпича была ровненькой, за ранее натягивают шнур, инспектируют вертикальность. Спецы рекомендуют располагать ниши в боковых стенках котлована. Их можно использовать для хранения инструментов. Верхние ряды кладки защищают от разрушений методом монтажа обвязки из железных уголков. Последние элементы нужно сваривать с учетом образования полки, на которую будут укладывать настил из досок. Приобретенное покрытие обеспечивает неопасный заезд тс на смотровую яму.

На половое покрытие укладываем древесную решетку, а стенки окрашиваем водоэмульсионкой. Если смотровая яма обустраивается в северных районах, тогда проводится теплозащита методом укладки пенополистирола шириной в 50 мм.

Создание котлована при близком расположении грунтовых вод

Смотровая яма в гараже строится с учетом глубины залегания грунтовой воды. Для этого будет нужно выкопать котлован. Если значение показателя меньше 2 м, тогда проводят его гидроизоляцию. Для этого спецы рекомендуют использовать:

• полимеры с одним и несколькими слоями мембран — такие материалы должны укладывать спецы;
• водянистые либо рулонные битумы — это самый дешевенький и доступный способ гидроизоляции смотровой ямы из кирпича — срок эксплуатации таковой конструкции достигает15 лет;
• проникающая гидроизоляция — неограниченный срок деяния.

Водоизоляционные работы начинаются с подготовки полового покрытия. Для этого будет нужно утрамбовать грунт. В траншею закладывают сыпучий материал. Рубероид или бризол укладывается после обработки поверхности ямы ГГП. 1-ый слой рубероида употребляется полосами. При всем этом соблюдается нахлест в 15 см. Места стыковки обрабатываем жарким битумом. Если последний материал остыл, тогда укладывается 2 слой.

Спецы рекомендуют изолировать смотровую яму в гараже при помощи проникающей гидроизоляции.

Ее наносят на сырое покрытие стенки, а потом — на кирпич. В состав таковой смеси входит минеральный наполнитель и различные добавки. Чтобы приготовить раствор герметика, используют 1 кг порошка-смеси, 0,3 л воды.

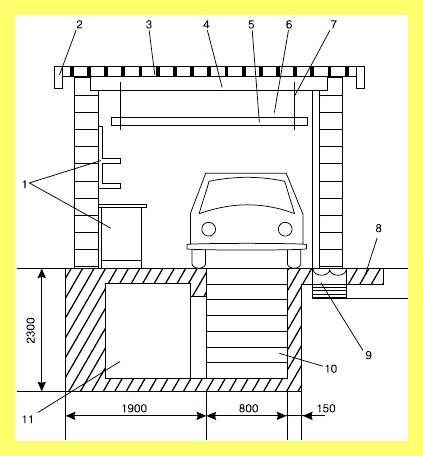

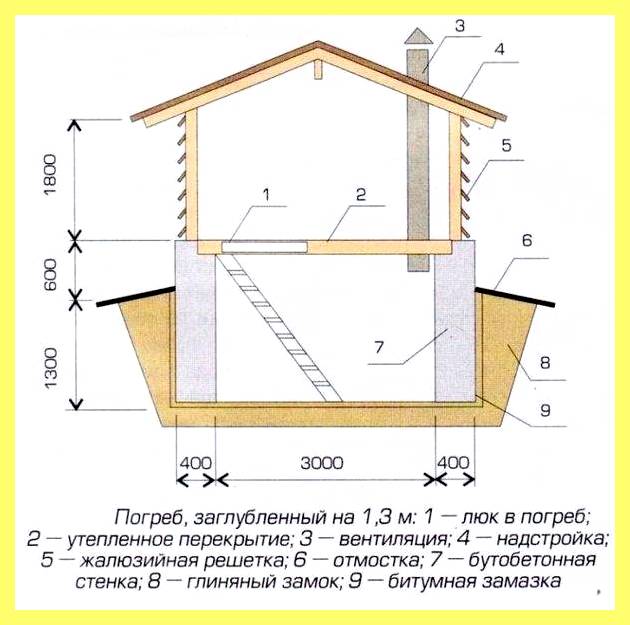

Если смотровая яма в гараже будет использоваться и для хранения овощей, тогда потребуется сделать перегородку. Повышенное внимание уделяется влажности и температуре воздуха в хранилище. Если половое покрытие и стены заливаются бетоном, тогда обустраивается опалубка.

Обустройство вытяжки и освещения

Следующий план работы — установка потолочного перекрытия, утепление ямы, возможно утепление и самого гаража, монтаж вентиляции и освещения. Вытяжка необходима для обеспечения нормальной работы в гараже. Если в котловане предусматривается укладка гидроизоляционного материала, тогда вытяжка монтируется до начала работ. В противном случае нарушится его целостность.

В котловане монтируют 2 трубы:

1. Приточную — отвод чистых воздушных масс с улицы в смотровую яму;
2. Вытяжную — вывод загрязненных и влажных воздушных масс из котлована на улицу. При всем этом соблюдается следующее требование: труба выводится на 1 м от уровня крыши. Для обустройства такой системы используют пластиковые либо металлические трубы.

Смотровая яма требует проведения освещения. При всем этом следует учитывать:

• требования по электрической безопасности — схему освещения рекомендуется составить при помощи квалифицированного специалиста;
• для обеспечения равномерного освещения в помещении устанавливают общее и локальное электричество;
• розетки и выключатели устанавливают в гараже;
• сечение медного кабеля должно равняться 4 кв. мм.

Чтобы обеспечить помещение светом, устанавливают низковольтные лампы. Для их работоспособности потребуется обустроить понижающий СЭУ.

Виды источников света

Освещения в гараже и смотровой яме проводится при помощи:

• 12В лампы;
• 36В светильников;
• аккумуляторов-светильников.

При использовании вышеперечисленных осветительных приборов вблизи счетчика монтируют дополнительный трансформатор (200/12 В). Специалисты советуют устанавливать в смотровой яме лампы дневного света. Их располагают по двум сторонам котлована. Предварительно обустраиваются специальные углубления. Лампы необходимо защитить герметической оболочкой от сырости. Если потребуется осветить труднодоступное место в тс, тогда применяют переносную лампу. Ее подсоединяют к электропроводу длиной более 4 м.

Освещение в гараже проводится при помощи ламп:

• накаливания;
• энергосбережения;
• светодиодных;
• люминесцентных.

Характеристики осветительных приборов

Для каждой лампы характерны определенные преимущества и недостатки. Лампы накаливания не рекомендуется устанавливать в гараже со смотровой ямой, потому что данные приборы освещения обладают высокой опасностью, потребляют много электричества, излучая свет разных оттенков. Это отрицательно сказывается на зрении.

Люминесцентные осветительные приборы рекомендуется устанавливать в теплом помещении. Если температура воздуха не превышает +5°С, тогда люминесцентная лампочка не надежна в работе. К ее недостаткам специалисты относят наличие ртути. Поэтому после окончания срока эксплуатации лампу утилизируют.

Чаще в смотровой яме устанавливают энергосберегающие лампы, которые обеспечивают яркое и равномерное освещение, обладают длительным сроком эксплуатации. Их работоспособность не находится в зависимости от температуры в гараже. К минусам специалисты относят высокую цену и бережное обращение (из-за наличия ртути).

Светодиодные лампочки используют для локального освещения. Они не мигают, подавая ровный свет. При всем этом данные приборы потребуют минимум энергии, не оказывая отрицательного влияния на человеческое здоровье. По завершении электрических работ можно приступать к отделке смотровой ямы и гаража.

Ремонт гаража. Часть 2, смотровая яма

Всем привет. Сегодня продолжу рассказ о проделанных работах в гараже.

И расскажу вам о том как делал смотровую яму.
Полноценной ямы в привычном ее понимании в гараже не было. Было 2 части отдельные части, первая это шахта 0,5х0,5 м с металлической лесницей, а вторая часть это каменные ступеньки и вход в подвал.

Перед заливкой пола нужно было иметь хотя-бы стены для ямы уголок.
Было решено разломать ступеньки и объединить пространство для полноценной ямы. Вооружившись кувалдой и перфоратором принялись за работу.

Полный размер

Глаза боятся, руки делают, ступеньки поддавались на ура, поскольку кладка была сделана не очень, раствора как такового не было один песок и глина. В конечном итоге вместе с порогами развалилась и перегородка одной из комнат подвала

Полный размер

Неприятно. Но делать нечего надо выкладывать стенку по новой, возиться с этим кирпичем мне было не охото, поскольку целых там было не сильно много в главном куски и половинки. Для материала перегородки выбрал керамзитобетонные блоки, почитал про них, влаги не боятся, по цене вышли дешевле кирпича. Покупаем материал и за работу.
Вычищаем яму

Полный размер

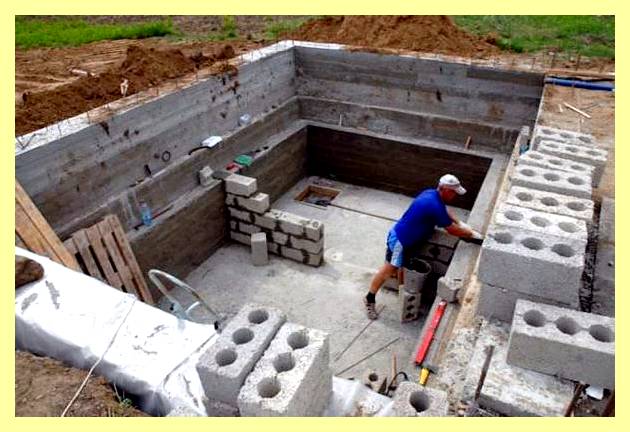

Готовил раствор и укладываем блоки

Полный размер

Дальше настала очередь решать проблему с входом в подвал, он у меня получается состоит из 3 комнат и было у меня несколько вариантов, первый это отгородить яму стеной по входам в комнату и сделать люк, второй это на каждую комнату повесить по двери и оставить яму и третий перекрыть часть ямы плитой и сделать одну общую дверь на все 3 комнаты. Остановился на 3 варианте, потому что городить дверь на каждый проход не очень удобно, как лазить в подвал через небольшой люк, а если делать его нормальных размеров то существенно потеряю в длине ямы.
Нашел не подалеку пару плит и накрыл сверху часть ямы около 50см

Полный размер

немного потерял в длине, но зато получил 1 дверь и удобный доступ в подвал.
Дальше было надо выравнивать стены ямы и укладывать уголок.
разбираем оставшуюся часть стены, сложена она была тоже непойми из чего и также легко рассыпалась

Полный размер

Собираем стенку по новой

Полный размер

использовал все те-же блоки и кирпич, сделал нишу под свет и розетку.
Другая стена тоже выглядит не лучшим образом, но крепкая, я решил ничего с ней не делать, просто потом выровнять штукатуркой

Выравниваем верх стен под уголок

Полный размер

уголок оставил старый, переварил под новые размеры, зачистил и заменил 1 сторону и под основание сварил еще 1 каркас из уголка
Примеряем

Полный размер

Красим и крепим на место сперва основание, потом к нему привариваем уголок на который будут ложиться щиты

Смотровая яма из кирпича самое полное пособие Александр Токарев

Полный размер

После завершения пола приступил к оштукатуриванию стен и заливке пола в яме.
С полом все очень просто, выровнял поверхность уложил пленку в качестве гидроизоляции, кусками кирпича подогнал яму под оптимальную для меня высоту, чтобы нос был на уровне пола гаража, и залил стяжку по аналогии с полом.
Часть стены которую перекладывал, не трогал, она была вогнута относительно новой части, к ней я прикрутил сетку, поставил опалубку и залил раствором

потом оштукатурил полностью всю стену

Смотровая яма в гараже

Автолюбитель, который хотя бы раз лежал под машиной на холодной земле, пытаясь дотянуться до неудобной гайки, может оценить комфорт работы, когда все перед глазами и можно орудовать инструментами, не сгибаясь «в три погибели». Наличие смотровой ямы в личном гараже позволяет произвести осмотр и обслуживание труднодоступных мест автомобиля, а также сделать самостоятельный ремонт днища и расположенных снизу узлов без поездки в автосервис.

Как сделать смотровую яму в гараже

Закладывая новую постройку, предусмотрительный автолюбитель запланирует строительство смотровой ямы в гараже сразу, чтобы после возведения гаража не пришлось снова искать возможности для его переоборудования. Владельцу готового гаража тоже не стоит отказываться от преимуществ, которые предоставляет смотровая яма. Ведь ее можно сделать самостоятельно.

В сети интернет много информационных материалов как своими руками построить в гараже смотровую яму. Поэтому при наличии опыта строительства, вы можете лично дооборудовать своими руками свой гараж, сделав его еще более удобным.

Себестоимость такого сооружения довольно низкая. Вы можете использовать подручные строительные материалы:

• старый кирпич и камни,
• отрезки арматуры и проволоки для железобетонных стен,
• куски металлического уголка, швеллера, труб.

Часть работ при желании и возможности вы выполните сами, не нанимая дополнительной рабочей силы.

Какими должны быть размеры смотровой ямы в гараже

Приступая к строительству, необходимо предварительно определить форму, глубину и длину гаражной ямы, а также выбрать материал для ее устройства.

Мы приведем вам общие рекомендации по планированию, которые помогут выбрать оптимальную конструкцию и сделать правильный расчет размеров и вы их сможете сделать своими руками.

Традиционно яма представляет собой прямой котлован, обложенный кирпичом или со стенками из железобетона. Для большего удобства его делают Г-образным, используя короткий отрезок в торце для спуска. В нем устраивают стационарную лестницу.

• Длина прямой ямы рассчитывается, исходя из продольного размера автомобиля, к которому прибавляется около метра. Это нужно для организации удобного спуска под машину, которая уже находится на яме.
• В глубину размеры смотровой ямы в гараже ориентируются на рост мастера, который будет находиться в ней. К имеющейся цифре нужно прибавить 10-15 см, что позволит ходить под машиной не пригибаясь. Если она окажется слишком глубокой для другого человека, придется воспользоваться дополнительными помостами. При подготовке котлована нужно помнить, что глубина смотровой ямы в гараже при строительстве должна быть несколько больше. В проекте нужно учитывать толщину пола, наличие которого предохранит от возможного подтапливания ямы грунтовыми водами, а также создаст комфорт при движении во время работы в ней.
• Ширина смотровой ямы зависит от размеров вашей машины. Однако ориентироваться под конкретный экземпляр техники не стоит. Ведь вы можете в будущем сменить автомобиль, взяв модель с другим параметром колесной базы. Но для расчетов можно принять, что этот показатель равен расстоянию между внутренними сторонами колес с небольшими отступами внутрь для обеспечения безопасности при въезде-выезде на яму. С этой же целью устраивается колесоотбойник по краям ямы, не позволяющий автомобилю сорваться в нее. Средняя ширина составляет 80 см – этого достаточно для комфортной работы под днищем машины.

Определение размеров смотровой ямы для проекта

При планировании строительства все эти цифры корректируется. Котлован выкапывается шире – делают прибавку на толщину стен.

Взяв основные размеры, вам нужно прибавить к глубине около 20 см, а ширину и длину увеличить на толщину стен по всему периметру. Это надо учитывать сразу, чтобы по завершению строительства вы не получили яму уже, чем планировали.

Как разметить и выкопать смотровую яму в гараже

Размечая строительную площадку под новый гараж или задумав перепланировку уже существующего, нужно сразу определить, где яма будет располагаться. Бывалые автолюбители предпочитают смещать продольную ось ямы к одной из стен. Это позволяет устроить верстак или шкафчики на освободившейся площади. Нужно проследить при этом, чтобы до ближайшей стены от края ямы оставался промежуток не менее 1 метра. Это убережет ваш автомобиль от царапин и вмятин.

Смотровая яма в гараже, своими руками строится довольно быстро. Основной объем работ – это выемка грунта из котлована. При копке ямы ее боковые стены рекомендуется делать с небольшим отклонением наружу от вертикали. Это поможет избежать осыпания грунта при дальнейшей работе.

Наиболее часто используемые материалы для сооружения ямы – это кирпич и бетон. Значительно реже, но все-таки приходится делать смотровую яму, применяя принцип кессона. Такая конструкция требует особенной тщательности исполнения, поскольку нормально функционирует только при абсолютной герметичности. Однако такие варианты используются редко, и только там, где по-другому с подступающей из грунта водой не справиться.

Обустройство котлована заключается в выравнивании всех его горизонтальных участков, подготовке к кирпичной кладке или сооружении опалубки для литья бетонных стен. Изучив рекомендации строительной литературы, вы самостоятельно можете узнать все особенности изготовления стенок из бетона. Важным в этом процессе является изготовление стяжки пола и правильная сборка армирующего каркаса. Железные элементы не должны выступать на поверхность стен, чтобы предотвратить их быструю коррозию. Также нужно обратить внимание на перевязку металлических частей конструкции в углах. От этого зависит прочность всего строения.

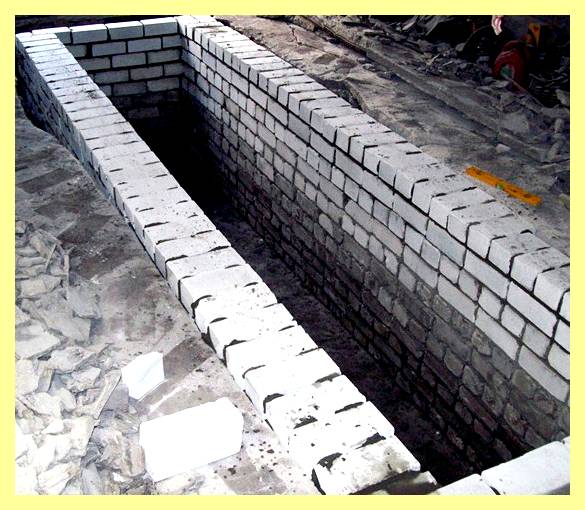

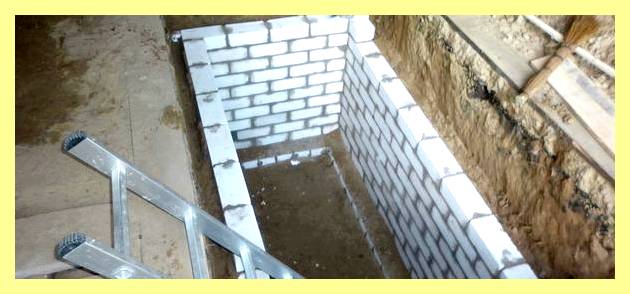

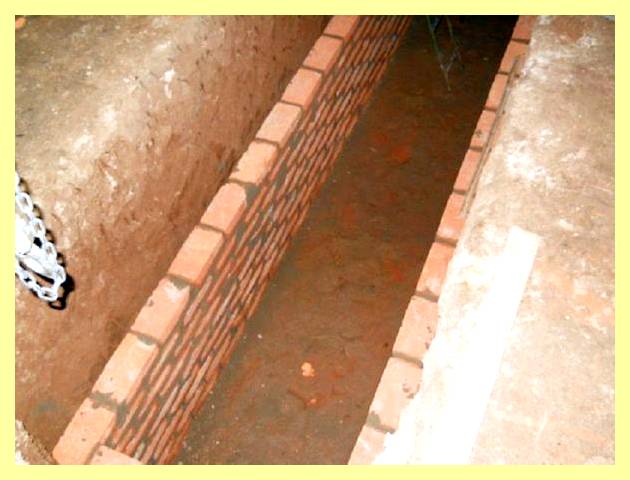

Если мы возводим стены смотровой ямы из кирпича, то здесь особых рекомендаций нет. Кладка проводится по обычной технологии. Любой человек, знакомый с работой каменщика, способен быстро выложить короб ямы, соблюдая при этом основные требования по строительству.

Защита смотровой ямы от негативных факторов

Главный бич смотровых ям – это конденсат. И от этого уйти невозможно. Перепад температур всегда вызывает выпадение росы, и путей борьбы с этим явлением почти нет.

Наружная защита делается, чтобы предотвратить просачивание грунтовых вод. При подготовке котлована нужно учитывать, что если горизонт их залегания проходит меньше чем на 2,5-метровой глубине, риск увидеть в гараже бассейн весьма велик. Внутренняя гидроизоляция в таких случаях не спасет — воду выдавит через малейшие трещины.

При заливке железобетонных стен с гидроизоляцией не должно возникнуть проблем. Ее слой просто прижимает массой раствора к стенкам котлована. И в таком положении бетон застывает, надежно фиксируя материал изоляционного слоя.

Несколько сложнее ситуация с кирпичными стенами. Зазор между кладкой и поверхностью котлована достаточно узкий. Поэтому один из вариантов устройства гидроизоляции – нанесение защитного слоя сразу при выкладывании очередного ряда кирпича. Так, порядово, изоляционный слой будет расти вместе со стеной ямы. Но чаще всего обходятся нанесением изоляционного слоя на внутреннюю поверхность кирпичной кладки.

Бортик колесоотбойника поможет защититься от воды, которая может попасть снаружи при дожде или работе с водяными шлангами.

Независимо от того, из каких материалов делают яму, в ней обязательно нужно устроить приямок для сбора воды. Это предотвратит скапливание воды на полу и обеспечит безопасность работы. Его регулярно опорожняют при помощи насоса.

Создание комфортных и безопасных условий своими руками

Не менее важным параметром создания удобных условий для находящегося под автомобилем человека является освещение и вентиляция смотровой ямы в гараже.

• Скопление углекислоты и вредных для здоровья газов (паров горючего, выхлопа) может стать угрозой для жизни работающего внутри человека. Проводя планирование вентиляции смотровой ямы, нужно учитывать внутренний объем воздуха в гараже, который должен циркулировать постоянно. И исходя из этого выбирать, какой вариант будет более приемлемым – принудительная или естественная вентиляция. Самый простой способ предотвратить застой воздуха в яме – завести в нее отрезок гибкой гофротрубы, нижний край которой будет находиться на уровне пола, а верхний выступать над землей снаружи гаража на 20 см.
• Светильники в смотровой яме, а также идущие к ним провода, должны работать от 36 Вольт и иметь соответствующий класс защиты. Вам нужно приобретать электрооборудование, допущенное стандартами к размещению в помещениях с повышенной влажностью. В противном случае, все осветительные приборы быстро выйдут из строя, при этом став угрозой вашей жизни. При организации освещения смотровой ямы рекомендуется помимо стационарных светильников сделать фонарь на отдельном свободном проводе, который поможет вам осветить самые неудобные и скрытые участки нижней поверхности автомобиля. Такая «переноска» также изготавливается с максимальной изоляцией и из ударопрочного материала.
• Чтобы было удобнее работать и не приходилось постоянно отвлекаться для подъема на поверхность за понадобившимся инструментом, в стенке ямы сооружают нишу. В ней хранят весь нужный инвентарь, который может пригодиться при обслуживании машины. Такая альтернатива верстака поможет сэкономить место в гараже.
• Если вы планируете проводить под автомобилем достаточно много времени, вам стоит подумать про утепление смотровой ямы в гараже. Зимние температуры могут опускаться достаточно, чтобы ваше пребывание в яме становилось некомфортным уже через несколько минут. Чтобы позволить себе роскошь не отрываться от процесса работы, автомастера устраивают отопление смотровых ям. Установка обогревателей оправдана, если стены ямы имеют термоизоляцию – тогда тепло не уходит бесполезно. В качестве утеплителя сегодня можно взять различные материалы:
  • вспененный полиуретан,
  • пенопласт,
  • экструдированный пенополистирол.

  Зафиксировав их на стенах согласно соответствующей технологии, вы получите качественное и долговечное утепление своей ямы.

  Многофункциональный гараж

  Многие хозяйственные автолюбители используют гараж и как хозяйственный блок, устраивая в нем погреб для хранения консервации и зимних запасов. Это сооружение можно запланировать вместе со смотровой ямой, но только если размер гаража позволяет подобную роскошь. В малогабаритных гаражах, а особенно там, где грунтовые воды близки к поверхности, поможет решить проблему с хранением запасов устройство кессона. Эта конструкция делается герметичной, что надежно сберегает ее содержимое от затопления. Для строительства кессонов используют:

  • кирпич,
  • камень,
  • железобетон,
  • металл.

  Существует множество проектов, которые вы можете найти в интернете. Устройство такого хранилища – более ответственный процесс. И тут вам может понадобиться помощь специалиста.

  Смотровая яма в гараже своими руками из кирпича.
