Чудо печь из газового баллона своими руками

Полный размер

Как сделать буржуйку из газового баллона своими руками — пошаговое руководство

Мастера издавна освоили ряд отраслей, в каких способны сделать даже сложные элементы из средств находящихся под рукой. Исключением не стала пользующаяся популярностью печка-буржуйка, которую научились изготавливать без помощи других из газового баллона. Как можно выполнить такие работы без помощи других и без сторонней помощи?

  • 1 Что представляет собой печь из баллона
    • 1.1 Какой баллон лучше использовать
    • 1.2 Из чего сделать дверцы
    • 1.3 Методы улучшения теплопотери
    • 3.1 Буржуйка горизонтального типа
    • 3.2 Вертикальная буржуйка из газового баллона
    • 3.3 Процесс сборки вертикальной печи
    • 4.1 Печи с конической укладкой горючего
    • 4.2 Пиролизные печи на водянистом горючем
    • 4.3 Печи долгого горения на твёрдом горючем

    Что представляет собой печь из баллона

    Сперва стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается сделать конструкцию без помощи других.

    Дверцы и зольник можно будет сделать из числа тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно сделать из толстой цепи, или приобрести уже готовые элементы.

    Юзер может избрать две отдельные дверцы, большая должна служить для загрузки, а малая для поддувала. Есть печи, которые образуют одну единую конструкцию.

    Способы улучшения теплоотдачи

    Сделать лучше теплопотерю можно с помощью горючего, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок вместе с маленьким мусором. Для того, чтоб сделать лучше теплопотерю, необходимо использовать спрессованные опилки, брикетированный или производственный уголь. Это обуславливается тем, что опилки пылают еще медлительнее, первичной загрузки хватит на долгие часы горения, а при отапливании маленького помещения хватит еще на более долгий просвет времени.

    Также спецы советуют не устанавливать дымопровод в вертикальном положении. Идеальнее всего сделать ломаную трубу, чтоб она занимала как можно больше пространства. Для этого её рекомендуется проводить у потолка или вдоль стен.

    Принцип работы буржуйки из газового баллона

    Принцип буржуйки из газового баллона очень прост:

    • внутрь топки закладываются дрова или другое топливо;
    • топливо поджигается, но нужно наблюдать за процессом нагревания.

    Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло в протяжении долгого периода.

    Как сделать буржуйку из газового баллона своими руками

    Разобрав основные преимущества такой печки и принцип её работы можно перейти к поэтапному изготовлению конструкции.

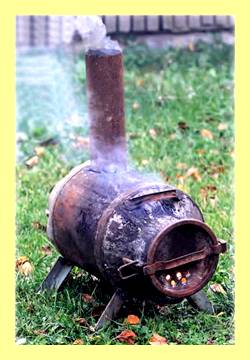

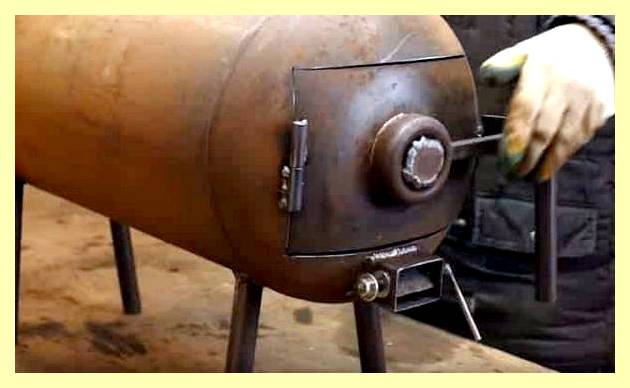

    Буржуйка горизонтального типа

    Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

    1. Крышка баллона срезается с помощью болгарки.
    2. В задней части делается небольшое отверстие, которое в дальнейшем послужит как дымоход.

    Читайте также: 17 идей как сделать гидравлический пресс своими руками

    Справка! Именно к такому отверстию будет привариваться патрубок размером 80-100 мм.

    1. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. С помощью болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
    2. После чего к внутренней части баллона приваривается колосниковая решётка. В большинстве случаев используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по краям, а к ним приваривается кусочек основной сетки.
    3. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
    4. Уже на этом этапе приваривается заранее подготовленный блин из металла.

    После сборки печь полностью готова к работе.

    Вертикальная буржуйка из газового баллона

    Еще есть одна разновидность самодельной буржуйки — вертикальная.

    Процесс сборки вертикальной печи

    Вертикальная печь отличается только по одному параметру — положение печки.

    Справка! При изготовлении такой буржуйки мастер может не переживать про отсутствие у нее ножек.

    Существует два основных варианта сборки такой печки:

    • первый вариант полностью идентичен изготовлению первой конструкции. Баллон также разрезается, во внутреннюю часть монтируется решётка, на место крышки устанавливается ранее вырезанный блин. Также предварительно вырезаются два отверстия под поддувало и топочную камеру;
    • второй вариант почти не предусматривает резку баллона. Другими словами решётка устанавливается через одно проделанное отверстие. Но такую печку изготавливать очень неудобно.

    Справка! При изготовлении любой печи пользователь должен предварительно спустить оставшийся газ и только потом приступить к монтажным работам.

    Другие виды печей длительного горения из газового баллона

    Также существуют ещё несколько основных видов таких буржуек. В их перечень входят следующие варианты.

    Печи с конической укладкой топлива

    Достаточно популярный вариант печи. Основная особенность заключается в том, что по поверхности топки монтируется штырь. На него надевается металлическая либо деревянная конусная конструкция. Загрузка топлива осуществляется через высшую часть.

    Справка! Такую печку идеальнее всего отапливать с помощью древесного материала: опилок, стружки или щепы.

    Пиролизные печи на жидком топливе

    Основным видом топлива для таких печей является дизель, солярка, также отработанное масло. Такой выбор обуславливается бюджетной стоимостью. Розжиг происходит следующим образом:

    • краник открывается и в него наливается масло;
    • поверх масляной смеси заливается 50 мл бензина;
    • бензин зажигается и с повышением температуры масло начинает нагреваться;
    • с ростом температуры металл нагревается и отдает тепло в помещение.

    Перед процессом разжигания очень важно предварительно охладить печные газы в дымоходе.

    Печи длительного горения на твёрдом топливе

    Для того, чтобы растопить такую печь, пользователи применяют следующие материалы:

    • дрова;
    • продукты переработки дерева;
    • торф;
    • каменный уголь.

    Справка! Некоторые применяют даже измельченные шины.

    Особенности эксплуатации буржуйки

    Что относится к ряду эксплуатационных особенностей:

    • пользователю нужно обязательно следить за состоянием дымохода, его чистка должна осуществляться не реже 1 раза за месяц;
    • после начала горения топлива дверцу закрывают;
    • дверь топки должна открываться только для того, чтоб заложить дрова;
    • нагрев печи нельзя проверять с помощью рук, дабы не получить ожоги.
    Чудо печь из газового баллона своими руками

    Это то, что относится к основным особенностям буржуйки. Их можно изготовить самостоятельно несколькими способами. Поэтому каждый может выбрать для изготовления самый доступный и сбалансированный вариант. Необходимо продумать, в каком помещении будущая печь будет использоваться, затем сделать себе чертежи, подготовить инструмент и выполнить по инструкции все работы.

    Чудо печь из газового баллона своими руками

  • САМОДЕЛЬНАЯ БАТАРЕЯ НА ДРОВАХ ИЗ ГАЗОВЫХ БАЛЛОНОВ .

    Печь из газового баллона

    Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление.

    В почти всех домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

    Положение усугублялось нехваткой дров. Тогда и многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, созданных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

    Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

    Особенности и разновидности самодельных печек из газового баллона

    Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

    • Корпус, в каком прорезаны отверстия для дверки, поддувала и вытяжной трубы.
    • Поддувало.
    • Вытяжная труба, снабженная дроссельной заслонкой.
    • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
    • Внутренние стенки, формирующие поток продуктов сгорания.
    • Ножки.

    Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой. В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения. Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива. В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, также для монтажа и обслуживания горелки.

    К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

    Как выбрать баллон

    Чудо печь из газового баллона своими руками

    Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Ну и топливо в него поместится исключительно в виде брикетов или щепок. Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку. Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража. И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это сбалансированный вариант для создания своими руками буржуйки, годной для отопления дачного дома. 40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

    Технология выполнения печи из газового обычного баллона

    ВАЖНО! До работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

    Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой. Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В данном случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При всем этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

    Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения. особенности выполнения буржуйки горизонтальной Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

    В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

    Процесс сборки вертикальной печи

    Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

    В принципе, всю высшую часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в высшей части дополнительные теплообменники. Один из интересных вариантов — вваренные в высшей части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух. Такое устройство существенно повысит теплоотдачу и в пару раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

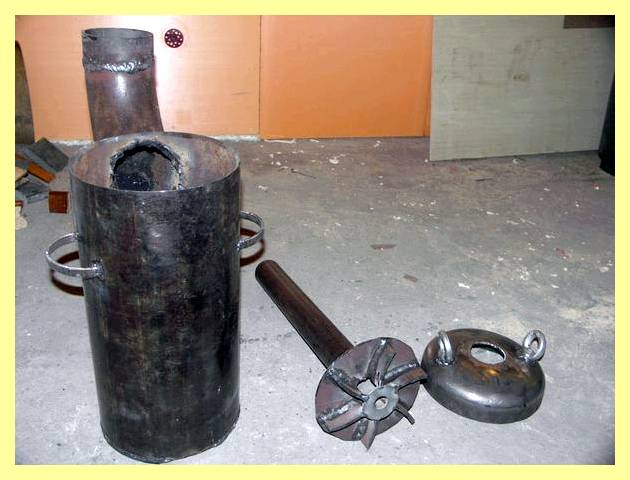

    Печь длительного горения бубафоня

    Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему облику. Конструкция и принцип ее действия существенно отличаются от простой буржуйки. Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

    Особенности и принцип работы

    В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при всем этом газов. Одной загрузки дров хватает на 4-8 часов горения. Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором

    Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в высшей части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

    Преимущества и недостатки

    Преимущества печи верхнего горения бубафоня следующие:

    1. Высокая топливная эффективность. Тепло не улетает в трубу.
    2. Простота изготовления и эксплуатации.

    Однако конструкции свойственны и недостатки:

    1. Невозможно пополнить запас топлива в печке до его полного сгорания.
    2. Невозможно прервать процесс горения.
    3. При снижении тяги песка дымит.
    4. Не пригодна для быстрого прогрева холодных помещений.

    Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

    Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

    Особенности эксплуатации

    При эксплуатации важно помнить следующее: Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при всем этом расходуется до одной пятой части топлива

    Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

    Печь на отработке

    Вечная печь в гараж из газовых баллонов . Печь длительного горения.

    Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким макаром, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

    Чудо печь из газового баллона своими руками

    Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность. Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

    Как сделать масляную печь из баллона

    Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается высшая часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла. Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см. Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

    Разновидности масляных печей

    На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения. На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

    Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля за минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в высшую часть печки и нагревают ее.

    Плюсы и минусы капельницы

    1. Чрезвычайная простота конструкции, минимальное количество материалов.
    2. Экономичность.
    3. Недостатки.
    4. Непригодна для помещений с людьми и животными.
    5. Высокая пожароопасность.

    Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

    Безопасная печь для гаража на отработке из газового баллона

    Всем привет)
    Печку делал ещё годом ранее, пост сделал только сегодня) Ранее она стояла в другом гараже, совсем недавно она перекочевала в новый. Тема совсем не новая, чертежей таких печек полным полно в сети, выбрал самый оптимальный, внёс несколько своих изменений. В общем печь закрытого типа, без надува, на естественной тяге. Впринципе как и классическая маслянная печь, только вывернута на изнанку. С надувом ни стал заморачиваться, т. к. шума от него много и не было у меня на тот момент подходящей турбинки, чтоб именно от 220 В работала. Улитку от 2108 даже ни стал рассматривать, т. к. от такой продолжительной работы дохнуть они будут как мухи, ну и 12 В ей надо, что тоже не очень удобно, но впринципе и ни такая уж и проблема.
    В общем греет она очень хорошо, да двух гаражах испытал, и тот и другой до +20 прогревает. Топлива ест примерно 1 литр в час, с надувом такой же расход. Периодически засерается дымоход, с надувом ни так. У неё только 2 минуса, много жрёт масла и её нужно периодически чистить, в остальном она идеальна)
    Чем она безопасна? Да тем что если в неё попадает масло с водой или антифризом, ни чего не происходит, трещит как раскаленная сковорода с маслом и все, в отличии от печи открытого типа. Так же ещё один плюс, от неё нет вони в гараже, от слова совсем.
    Дальше фото.

    Полный размер

    Делаем дожигатель, в моем случае труба диаметром 110 мм

    Полный размер

    Отверстия в дожигателе диаметром 12 мм

    Полный размер

    Выхлоп сделал чуть на искос, чтобы минимализировать прямые углы

    Полный размер

    Полный размер

    Колпак с привареным бортом

    Полный размер

    В сборе, ещё не сварено

    Чудо печь из газового баллона своими руками

    Полный размер

    Выхлоп готов

    Полный размер

    Полный размер

    Вроде все ровно)

    Полный размер

    Заглушка в дно дожигателя с отверстием

    Полный размер

    Отверстие нужно для профильной трубы, который пойдёт по всей длинне внутри дожигателя, он же малое поддувало, он же подача масла в топку

    Полный размер

    Просто так сфоткал)

    Полный размер

    Зуб перед выхлопом, он обязателен, иначе баллон будет не равномерно прогреваться

    Не печь, а мечта каждого! Да еще и с турбонаддувом. Правильная Печь из газового баллона с наддувом

    Печь в Гараж из Газового Баллона. Чудо Печь из газового баллона своими руками. Печь из Шибером.
