Отопление в гараже

Перед тем, как сделать эффективную систему, необходимо грамотно выбрать подходящий агрегат. Идеальный вариант – газовое оборудование, но далеко не всегда его монтаж оказывается возможным. Основная проблема заключается в необходимости получения множества справок и разрешений. Согласно регламенту, гараж принадлежит к разряду помещений технического назначения, использующихся для хранения легковоспламеняющихся веществ. Таким образом, в качестве альтернативы можно рассматривать технику на твердом топливе (дрова, специализированные древесные брикеты, уголь):

Отопление в гараже на тосоле: чертежи для системы от печи и электричества

Для успешного обустройства гаража важно не только правильно организовать свободное пространство, но и позаботиться об отоплении. Ведь из-за существенной разницы температур между улицей и самим помещением, все имущество, которое хранится в нем, в том числе и автомобиль, в скором времени может испортиться, заржаветь, отсыреть. Одним из экономных и безопасных способов является отопление в гараже на тосоле, главное, знать, как его грамотно сделать, какие материалы применять.

Плюсы и минусы отопления в гараже на тосоле

Использование тосола для обогрева гаража объясняется наличием следующих положительных моментов его применения:

  1. Нет опасности размораживания батарей при сильных морозах. В отличие от обычной воды тосол имеет более низкий уровень кристаллизации, он способен противостоять показателям от -20-40 °C, все зависит от марки жидкости. Даже если он и окажется в состоянии желеобразной субстанции, то этот момент никак не ухудшит его рабочие качества. После нагрева состав снова перейдет в жидкую форму.
  2. Возможность использования в высокотемпературных контурах. Это становится реальным благодаря высокой температуре кипения – 110-125 °C. Но здесь есть один момент: выбирая температурный режим, стоит брать во внимание его медленный нагрев.

Среди минусов тосола отмечают:

  1. Повышенную степень вязкости. Чтобы прокачать тосол по трубам, необходимо воспользоваться дополнительной мощностью. Вместо циркулярного насоса потребуется установка более мощного.
  2. Низкий уровень теплоемкости, если сравнивать с водой, то на 1-1,5% меньше. Добиться сбалансированности помогут дополнительно установленные секции радиатора, теплообменники.
  3. Необходимость в качественной герметизации всех соединений. Если проигнорировать этот момент, то велика вероятность протечки тосола. Вместо резиновых прокладок эффективнее применять паронитовые.
  4. Потребность в полной замене тосола на новый. Всего срок эксплуатации антифриза составляет 5 лет, после этого его рабочие качества утрачиваются.
  5. Образование белых хлопьев. Такое явление может наблюдаться в период застаивания, что чревато порчей отопительной системы.
  6. Ядовитость. Чтобы исключить вред для здоровья человека и окружающей среды, необходимо позаботиться о герметичности системы отопления, исключить любые утечки, поскольку тосол в отличие от воды способен просочиться даже через малую трещину.

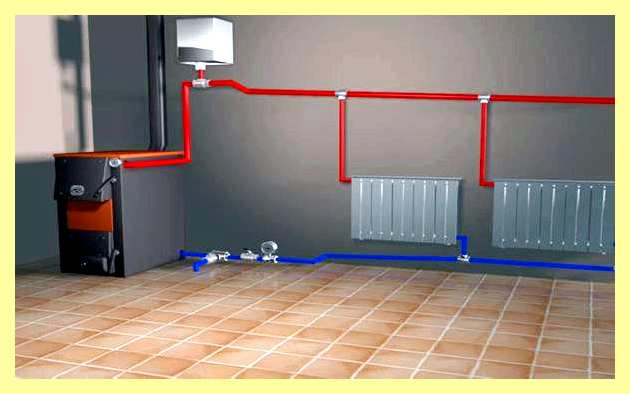

Что залить в систему отопления гаража

Важно! В целях безопасности необходимо периодически производить осмотр отопительной системы на тосоле. При выявлении утечки жидкости нужно проветрить помещение, устранить проблемное место, хорошо вымыть пол.

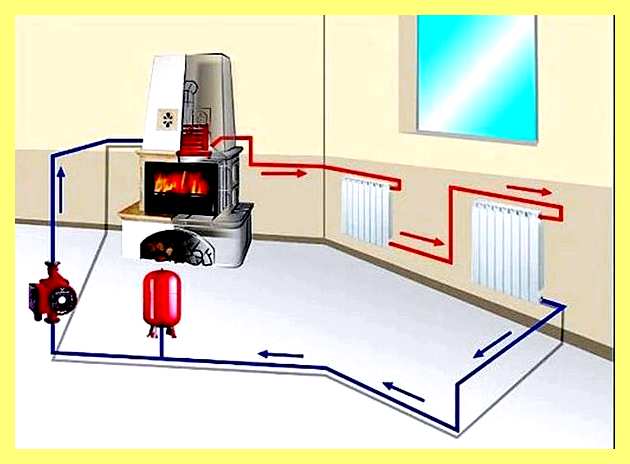

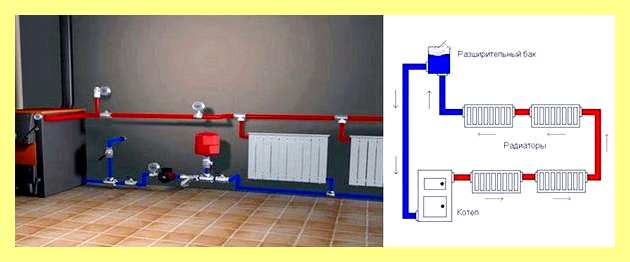

Чертежи отопления в гараже на тосоле

Что залить в систему отопления гаража
Что залить в систему отопления гаража

Как сделать систему отопления в гараже на тосоле

Обустроить обогрев гаражного помещения с использованием тосола можно и своими руками. Необходимо придерживаться мер безопасности и правил монтажа.

Отопление в гараже на тосоле от печки

Технология по монтажу системы отопления на тосоле предусматривает выполнение следующих действий:

  1. Установить печку. Устройство может работать не только на дровах, но и на отработке, другом подходящем топливе.
  2. Разместить радиаторы, они могут быть изготовлены либо из алюминия, либо из чугуна. Нужно добиться равномерного распределения тепла внутри гаража. Трубы выбирают с учетом вязкости тосола.
  3. Произвести монтаж циркулярного насоса. Оптимальное расстояние от отопительного устройства составляет 1 м. С каждой стороны следует установить запорные краны. Такой прием позволяет в случае надобности убрать насос, не сливая тосол с системы. По мощности насос должен в 2 раза превышать тот, который используют в системе обогрева на воде.
  4. Установить максимально высоко расширительный бак. Хорошо, если удастся определить его на крышу гаража.
  5. Выполнить работы по соединению всех элементов в единую замкнутую магистраль, используя сварочный шов. Применение резьбовых соединений в этом случае не рационально.
  6. Заполнить систему тосолом при отоплении гаража, заливая его в расширительный бак на 2/3 от общего объема. Включив циркулярный насос, жидкость следует прогнать, проконтролировав ее уровень. Если нужно, то тосол доливают в систему. После всех манипуляций, убедившись в отсутствии утечки, расширительную емкость герметизируют.

Отопление мечты в ГАРАЖ от БУРЖУЙКИ

Совет! После запуска на протяжении первых двух месяцев рекомендуется каждый день осматривать стыковочные места, чтобы своевременно отреагировать на утечку тосола.

Отопление в гараже на тосоле от электричества

Если применяют для обогрева электрокотел, то помещение следует максимально утеплить, чтобы сэкономить до 40% электроэнергии. В целях безопасности рекомендуется использовать радиаторы промышленного образца – антивандального типа. Чтобы усилить циркуляцию воздуха, а также добиться равномерного нагрева гаража, вентилятор стоит расположить вблизи радиатора.

Устанавливать электрокотел разрешается при минимальной площади помещения от 6,5 кв. м, высоте от 2 м. Рекомендуемое расстояние от стены составляет от 1 м. Чтобы не допустить возгораний, рядом с устройством не должно быть никаких горючих материалов. А на полу нельзя оставлять какие-либо ограничения, препятствия – для удобного монтажа и обслуживания электрокотла.

Учитывая, что необходимости в нагреве жидкости выше 70 °C нет, то вполне подойдет закрытый отопительный контур с естественной циркуляцией теплоносителя без расширительного бачка, оснащенного двумя-тремя расширениями труб.

Для монтажных работ часто используют нержавеющие электросварные трубы с диаметром, аналогичным выходным и входным патрубкам агрегата. Электропитание к котлу подводят при помощи провода, который подходит и по току, и по мощности поперечным сечением. Для подключения котла на вводном щитке электропитания применяют УЗО (устройство защитного отключения), позволяющее защитить от поражения электричеством. Наличие отдельного автоматического выключателя гарантирует исключение токовых перегрузок на оборудовании. Особое внимание следует уделить контуру заземления.

Если электроотопление в гараже на тосоле делают своими руками, его подсоединяют прямо к корпусу отопительного агрегата.

Техника безопасности

Во избежание неприятных последствий, следует придерживаться следующих рекомендаций:

  • обустроить качественную систему вентиляции;
  • не хранить в больших объемах горюче-смазочные материалы;
  • не курить в помещении;
  • приобрести огнетушитель;
  • произвести установку датчиков на дым;
  • заправлять автомобиль только вне гаража;
  • ненужную ветошь сразу утилизировать;
  • не проводить внутри помещения никаких огневых работ;
  • не устанавливать самодельные электрические агрегаты;
  • рядом обустроить место для хранения песка, емкости с водой.

Заключение

Отопление в гараже на тосоле своими руками может сделать каждый. Необходимо строго придерживаться четкого алгоритма действий, техники безопасности. При правильно проведенных монтажных работах система будет функционировать долго, исправно. Всегда нужно учитывать, что организовывать отопление на автомобильном тосоле с тэном в гараже категорически запрещается.

Отопление гаража

Всё лето занимался приведением в порядок гаража. Что сделано, возможно, напишу позже. А пока расскажу только про отопление.
Когда обдумывал, какое же отопление сделать в гараже, вариант со всякими печами (на дровах, отработке, угле и прочее) отмёл сразу, ибо не люблю грязь и запах дыма в гараже. Тем более, только что всё побелил и покрасил. Поэтому решил прорабатывать вариант с водяным электрическим отоплением. Раньше, когда надо было поработать в гараже зимой, пользовался ветродуйкой 3кВт (её видно на одном из фото).

Теперь же решил сделать водяное отопление, чтобы оно работало постоянно, и чтобы не надо было следить за его работой. Кроме этого хотелось сделать эстетично (насколько это возможно с моими возможностями).
Итак, после того, как окончательно определился с конструктивом, была куплена прямоугольная труба сечением 60Х80 с толщиной стенки 2мм в количестве 6м. Из нее был изготовлен регистр по размерам задней стены гаража.

Полный размер
Общий вид регистра

Небольшое лирическое отступление о том, почему была выбрана именно задняя стена гаража. Тому есть пара причин. Во-первых, гараж несколько узковат. Когда машина в гараже, нельзя даже двери автомобиля открыть полностью, я уж не говорю о том, чтобы что-то ставить у боковых стен. Поэтому устанавливать на них батареи (трубы, радиаторы и т.д.) вообще не вариант.

Во-вторых, хотелось немного облегчить ситуацию с задней стеной. Задняя стена выходит на улицу, поэтому зимой немного промерзает. От этого на ней бурным цветом растет грибок, который ничем не могу вывести. Летом пробовал её отштукатурить и покрасить, но всё слезло. Поэтому и выглядит она на фото так, мягко скажем, непрезентабельно.

В-общем, это моя «головная боль», которая портит жизнь. Чтобы она меньше промерзала, на нее и решил установить регистр.
Идём далее. Труба прямоугольного сечения была выбрана по причине большей, по сравнению с круглой, площади греющей поверхности. Труба поставлена большим размером вертикально для того, чтобы минимально закрывать лаз в погреб.
К регистру приварены ножки и упоры, которые крепятся анкерными болтами (ножки к полу, упоры к стене). Сделано это для того, чтобы регистр не нагружал стену, но при этом был на ней закреплен намертво.
ТЭН стандартный, аристоновский, 1400Вт, с терморегулятором. Нижнюю трубу укоротил так, чтобы его можно было вынуть, не демонтируя сам регистр со стены. ТЭН подключил подходящим отрезком гибкого резинового кабеля 3х2,5 к автомату, установленному в щитке, который предусмотрительно был установлен ранее.

Полный размер

Безопасное кайфовое отопление в гараже:)

Место установки ТЭНа

Никогда ранее не имел дела с этиленгликолем, но знаю, что он имеет приличное тепловое расширение. Поэтому в верхнюю трубу был вварен штуцер, установлен кран и через резиновый шланг подходящего сечения подключен расширительный бачок от «копейки». Сейчас я думаю, что кран здесь не очень-то и нужен, но не снимать же его. Горловина расширительного бачка закрыта крышкой, чтобы минимизировать испарения теплоносителя (тут кто-то сказал, что он ядовит).

В качестве её использовал крышку от жестяной канистры из-под масла. Встала, как будто тут всегда и была.

Полный размер
расширительный бачок на 1,5л

Для слива теплоносителя имеется сливной кран

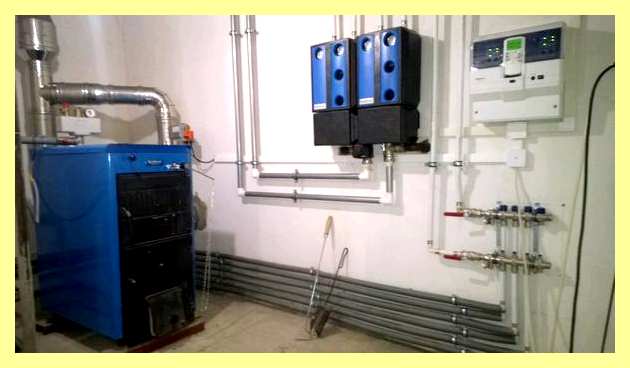

Что залить в систему отопления гаража

Полный размер
Сливной кран на нижней трубе. Также видно крепление упора регистра к стене.

Заправка теплоносителем. Первоначальные испытания были проведены на воде. После того, как все течи были найдены и устранены (опрессовывал автомобильным компрессором давлением 4атм), регистр был очищен от ржавчины и покрашен обычной черной краской ПФ-115. После этого мне даже самому понравилось, как он стал выглядеть. Установив его на своё место, озадачился приобретением теплоносителя. После сканирования того, что есть в магазинах, купил обычный красный автомобильный антифриз с температурой замерзания -40град. По моим предварительным расчетам нужно было 27-28литров.

Поэтому купил две десятилитровых канистры и еще две пятилитровых. На заправку регистра ушло 26литров. Кстати, о заправке. Если приглядеться, на фотографии расширительного бачка можно увидеть врезанную в него пластиковую прозрачную трубку. Эта трубка проходит через бачок и уходит внутрь шланга до уровня верхней трубы (даже через кран проходит).

Сделано это для отвода воздуха, который вытесняется теплоносителем при его заправке в регистр. Лично я пошёл таким путём. Но можно было врезать в верхнюю трубу кран Маевского.
При первом включении регистра с антифризом, заметил одну особенность. Регистр при включенном ТЭНе шумит гораздо громче, нежели с водой. Не могу сказать, почему это происходит, но это факт.
Полученный результат. Отопление было запущено 20 октября. Терморегулятор был выставлен на примерно 70град. При температуре на улице порядка -3…-5град. (в гараже на момент включения отопления была примерно такая же температура), спустя сутки гараж прогрелся до +2,5град.

Весь октябрь и первую половину ноября была температура в районе -7…-12град. При этом в гараже было +1…-0,5град. И вроде бы это хорошо, так как в зимний период оптимально держать в гараже температуру околонулевую, но, скажу честно, я ждал большего. Сейчас я полагаю, что добиться в гараже постоянно комфортных +15-20град. при разумных энергозатратах на это, невозможно без серьезного подхода к теплоизоляции гаража, да и к конструкции самого гаража (имею в виду тамбур, который предотвращал выхолаживание гаража при въезде в него автомобиля, когда ворота открыты настежь).

В-общем, вывод мой таков. Чтобы в гараже всегда было тепло, нужно:
— еще на этапе строительства серьезно подойти к теплоизоляции стен, ворот, крыши;
— при проектировании гаража нужно предусмотреть тамбур для въезда автомобиля, чтобы не выхолаживать сам гараж;
— в гаражном кооперативе нужно, чтобы отапливались все гаражи, тогда затраты на отопление каждого отдельного гаража будут минимальны.
Конструкция отопления получилась далека от идеала. Планирую дорабатывать её конструкцию. Например, сейчас продумываю варианты модернизации регистра с целью увеличения его эффективности. Думаю приварить к нему вертикальные тонкостенные трубы (также квадратного или прямоугольного сечения), чтобы через них поднимался с пола холодный воздух, попутно нагреваясь. Кроме того, при этом увеличивается греющая поверхность.

Возможно, для усиления теплообмена, установлю вентиляторы в эти трубы.
По затратам.Труба обошлась летом в 2200руб. Сейчас возможно вышло бы дороже. ТЭН был куплен на строительном рынке за 1200руб. Там же были куплены резьбы, прокладки, краны, штуцеры и гайка для ТЭНа.

На это ушло еще около 700руб. Теплоноситель в автомобильном магазине обошелся в 1800руб. Там же был приобретен бачок омывателя от «копейки» за 100руб. Для получения дренажной трубки был приобретен водный уровнемер за 300руб., которым можно пользоваться, так как его трубка укоротилась с 10метров на примерно 50см.

Работа сварщика — 0руб., так как это мой хороший знакомый, да и я ему усиленно помогал и часть сварочных работ сделал сам. Итого: 6300руб.

Делаем водяное отопление в гараже своими руками

Климатические условия в большинстве российских регионов таковы, что в зимнее время эксплуатация гаража или другого хозяйственного объекта оказывается невозможной. Тем не менее, для многих мужчин гараж является не просто местом для хранения автомобиля, но полноценной мастерской. Водяное отопление в гараже – один из лучших способов защититься от мороза, сформировать в помещении комфортные микроклиматические условия, вне зависимости от того, какая температура в данный момент фиксируется на улице.

Общие требования

Для гаража необходимо учесть несколько важных моментов:

  • Качественная теплоизоляция. В том случае, если стены конструкции слишком холодные, то даже самая эффективная схема отопления окажется бесполезной, ведь нагретый воздух попросту не сможет удержаться внутри помещения.
  • Герметичность. Важно добиться полного отсутствия сквозняков. Чересчур интенсивная циркуляция воздуха, воздухообмен с внешней средой – все это приведет к тому, что помещение слишком быстро будет остывать, увеличатся топливные расходы, упадет общая эффективность.
  • Объект должен стоять на надежном фундаменте или, по крайней мере, половой стяжке. Внушительные объемы холода поднимаются от земли, цемент же позволит снизить этот негативный эффект.

Перечисленные моменты, в идеале, стоит учесть еще при строительстве гаража. Если дело касается уже готовой конструкции, нужно приложить максимум усилий к ее усовершенствованию.

Отопительный контур должен соответствовать следующим требованиям:
  • Безопасность. Отсутствие открытого пламени, исключение вероятность взрыва и насыщения воздуха угарным газом – все это входит в число обязательных требований.
  • Автоматизация. Схема должна предполагать автоматическое поддержание рабочих параметрах в норме, это способствует и безопасности, и эксплуатационному удобству.
  • Независимость от внешних факторов. Это касается систем, использующих электроэнергию. Перепады сетевого напряжения не должны приводить к сбоям оборудования.
  • Экономичность. Даже самую надежную систему вряд ли можно назвать удачной и эффективной, если ее работа связана с огромными затратами топлива. Обращаем внимание, что в гараже не нужно прогревать воздух до отметок, актуальных для жилых помещений. Достаточное значение – около 12 градусов.

Самый халявный способ отопления гаража!!!

Если рядом коттедж…

Владельцы загородных домов нередко возводят хозяйственную постройку по соседству с основной жилой конструкцией. В такой ситуации схема эффективного жидкостного отопления в гараже может предполагать подключение к уже имеющемуся главному котлу.

Впрочем, эффективной она будет только в том случае, если котельная расположена достаточно близко. Если придется делать большое ответвление от главной магистрали, потери тепла окажутся чересчур большими, желаемой эффективности достичь не удастся.

Если подключиться к главному котлу по каким-либо причинам не удается, придется монтировать отдельное устройство. В гараже большой площади для этого можно выделить пространство в углу, к маленькой конструкции лучше сделать пристройку.

Выбираем котел

Перед тем, как сделать эффективную систему, необходимо грамотно выбрать подходящий агрегат. Идеальный вариант – газовое оборудование, но далеко не всегда его монтаж оказывается возможным. Основная проблема заключается в необходимости получения множества справок и разрешений. Согласно регламенту, гараж принадлежит к разряду помещений технического назначения, использующихся для хранения легковоспламеняющихся веществ. Таким образом, в качестве альтернативы можно рассматривать технику на твердом топливе (дрова, специализированные древесные брикеты, уголь):

  • Экономичность. Это свойство объясняется и невысокой стоимостью самого оборудования (это касается даже моделей значительной мощности), и низкой ценой топлива, что особенно актуально для сельской местности, где дрова стоят сущие копейки.
  • Установить технику предельно просто, для этого не нужно вызывать профессионалов.
  • Достойный КПД.

Водяное эффективное отопление от буржуйки в гараже актуально для помещений площадью до 30 квадратов, так как печки характеризуются мощностью как раз около 3 кВт. Для хозяйственных построек большой площади в несколько этажей лучше подойдут полноценные крупногабаритные котлы. Из минусов устройств на твердом топливе можно выделить только не слишком удобную эксплуатацию, приходится постоянно подкладывать новые порции топлива.

Разобраться с отоплением небольшого гаража также удастся установкой электрического котла. Сразу акцентируем внимание на том, что метод подойдет для небольших объектов с хорошей теплоизоляцией, ведь цена электроэнергии достаточно высока, чересчур активное ее потребление спровоцирует огромные счета за коммунальные услуги. В плане компактности, надежности, безопасности и автоматизации эта техника идеальна.

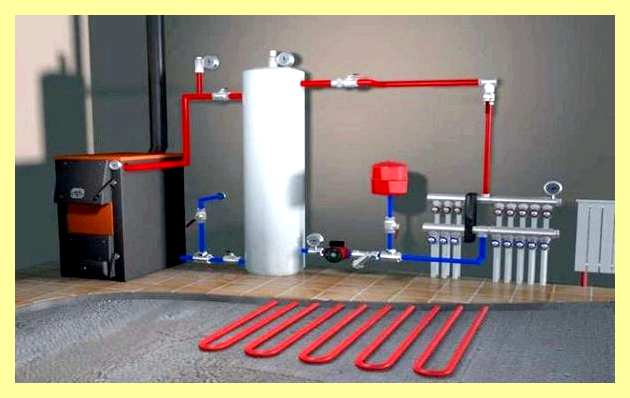

Что залить в систему отопления гаража

Выбираем методику подключения

В гараже своими руками удастся реализовать несколько схем подключения отопления:

  • Одна труба;
  • Две трубы;
  • Комбинация.

Для небольшого помещения хорошо подойдет и однотрубная схема, это позволит сэкономить время, силы и материалы без ущерба для эффективности работы. Тем не менее, в помещениях большого объема лучше использовать две трубы.

Если говорить о типе теплоносителя, то обычную воду использовать не стоит – слишком велик риск замерзания, а лед просто разорвет трубы изнутри, восстановление системы потребует огромных финансовых вложений. Оптимальный вариант – специализированный антифриз, не представляющий опасности для труб, имеющий крайне низкую температуру кристаллизации.

Порядок сборки

Итак, разберем, как организовать водяное эффективное отопление гаража своими руками:

  • Проведение расчетов, закупка соответствующих расходных материалов и оборудования.
  • Определение места для установки котла, установка (перед этим стоит залить фундамент или уложить на поверхность мощный металлический лист).
  • Установка расширительного бачка. В идеале, бак должен находиться в нижней точке системы, на высоте примерно полуметра от пола.
  • Монтаж радиаторов и батарей. Для фиксации устройств на стенах подойдут специальные усиленные дюбели. Чтобы не возникло проблем с циркуляцией воздуха, рекомендуется оставлять зазоры в несколько сантиметров между радиатором и стеной, в 10-20 сантиметров – между радиатором и полом.
  • Протяжка труб. Быстро соединить металлические трубы можно фитингами или сварочным аппаратом. Для фиксации труб на основе полипропилена используется специальное нагревательное устройство.
  • Заливка антифриза. Тестовый запуск, проверка эффективности, насколько быстро будет нагреваться воздух, нет ли протечек и прочих признаков неисправности.

Таким образом, эффективную отопительную систему в гараже вполне можно обустроить собственными силами. Для этого не придется потратить много времени, сил и средств, достаточно просто грамотно решить все организационные вопросы и не ошибиться в расчетах!
