3. Целостность потолков и стенок при монтаже нарушается мало.

Электропроводка, её виды и области применения.

Проводка – принципиальная часть инженерных сетей. Она содержит в себе комплекс из проводов, кабелей и шнуров, также различных креплений и зажимов. В комплекс входят вспомогательные конструкции для изоляции и поддержки проводки, также ее защиты от наружных воздействий. Надежность и безопасность проводки находится в зависимости от материалов, из которых она сделана. Важный фактор – обеспечение правильной и слаженной работы всех компонент системы. Условия среды и функциональное предназначение строения играют роль в выборе проводки, монтажной схемы и методе ее укладки.

Классификация электрических проводок

Предназначений у проводки много. Она может быть силовая, соединительная для электродвигателя и нагревательных частей и других силовых токоприемников и источников питания. Служит для подачи питания системам и автоматическим устройствам. Проводка может соединять промежные, первичные и вторичные приборы с регуляторами, также осветительную аппаратуру в внешних и внутренних системах освещения.

Проводку можно поделить на виды по месту укладки

Внешняя. Протягивается от воздушной полосы к самому строения для обеспечения подвода электричества.
Внутренняя. Употребляется снутри помещения.

Наружная электрическая проводка

Внешняя либо уличная проводка употребляется для проведения электричества к дому, для внешнего освещения и камер видеонаблюдения. Она соответствует противопожарным нормам. Устройство неопасно, исключает куцее замыкание либо обрыв проводов.

Наружная открытая электропроводка

Проводка устраивается по воздушным линиям. Полосы представляют собой раздельно стоящие опоры и кабель.

Проводка может быть неизолированной, потому не может размещаться поближе, чем 2,75 м от крыши дома либо другой горизонтальной поверхности.
Открытая проводка, расположенная над дорогой, должна быть отдалена более чем на 6 метров от полотна.
Внешную проводку не располагают на кровлях построек.
Меж окнами, балконами домов и открытой проводкой должно быть выдержано расстояние более 1,5 метров.

Внешняя проводка по времени эксплуатации может быть стационарной, переносной либо передвижной.

Стационарная наружная открытая электропроводка

Стационарная проводка находится в режиме неизменного подключения. К нужным местам электрификации провод ведется по столбам либо деревьям. Также по наружным фасадам строения, растягиваясь на тросах. Отключить такую проводку без помощи других нереально. Нужно использовать особые инструменты. В внешней стационарной проводке употребляют кабель с одной медной жилой.

Переносная наружная открытая электропроводка

Переносная проводка в большинстве случаев употребляется в процессе строительства для непостоянного подключения электрического оборудования. Оборудование подключается к стабилизаторам электропитания. Провода меж собой не скручены, чтоб ее можно было в любой момент рассоединить. Используется штепсельное подключение.

Передвижная наружная открытая электропроводка

Передвижная проводка является временной и используется для подключения передвижных механизмов к электросети. Выполняется она из хорошо изолированных проводов. Электропроводка не должна располагаться на грунте, потому что механизмы во время движения могут ее повредить. В таком случае провода размещаются на опорах. Опоры могут быть из дерева или пластика. Высота опор для безопасного использования не должна быть ниже 2,5 м.

Наружная скрытая электропроводка

В городах открытая наружная электропроводка используется только для уличного освещения. Электрические сети для других назначений монтируют под землей. Жилые и общественные здания связаны между собой при помощи кабельных трасс. Для устройства кабелей под землей используются бетонные желоба или металлические трубы. Такое расположение защищает электропроводку от влаги и других воздействий извне. Кабели также изолированы полимерным материалом или каучуком.

Внутренняя электрическая проводка

Внутренняя проводка бывает трех типов

Скрытая. Такая проводка проведена под декоративным покрытием стен и полов. Используется в жилых помещениях.
Открытая. Проложена непосредственно по поверхности конструкций. Ее могут заключать в специальные оболочки или оставлять без них.
Комбинированная. В большинстве случаев используют в коридорах и подсобных помещениях. Комбинированный тип содержит в себе открытость доступа и в то же время противопожарную безопасность.

Внутренняя электропроводка используется для подачи электричества в здания. При устройстве необходимо следовать правилам.

Обеспечить открытый доступ к оборудованию учета и распределительным коробам, выключателям и розеткам.
Монтировать выключатели необходимо на расстоянии 60-150 см от пола.
Розетки располагают на высоте 50-80 см от пола.
Между розеткой и газовой плитой, радиатором отопления и трубами должно соблюдаться безопасное расстояние – 50 см.
Количество розеток рассчитывается, исходя из площади помещения. Одна штука на каждые 6 кв.м. На кухне количество розеток соответствует количеству бытовых приборов.
При закрытой установке кабеля его укладывают строго горизонтально и вертикально, чтобы при монтаже не повредить.
При горизонтальной укладке соблюдается расстояние от потолка и пола – 15 см.
Вертикальные провода укладывают не меньше чем на 10 см от края проема.
Электропроводка не должна прикасаться к металлическим конструкциям.

Внутренняя проводка может осуществляться двумя способами – закрытым и открытым.

Открытая внутренняя электропроводка

Открытый тип подходит для помещений, функциональное назначение которых часто меняется. Например, в офисе, когда каждый последующий арендатор меняет ее под свои потребности. В таком случае используются каналы из ПВХ, которые крепятся на стенах и ведут к каждому рабочему месту в отдельности. ПВХ отличный изолятор, так как не подвержен горению.

Открытая проводка может располагаться горизонтально и вертикально. Размер каналов находится в зависимости от количества проводов и их диаметра. Минимальный размер – 10 мм. К каналам присоединяют различные элементы и детали, такие как тройники, угловые соединения и клеммы. В качестве каналов также используют специальные конструкции плинтусов, которые имеют желоб для провода и декоративную крышку сверху.

В промышленных помещениях используют открытую проводку, закрепленную скобами. Ее не используют в офисных помещениях, так как она имеет непривлекательный вид, несмотря на свою надежность. Достоинством открытой внутренней проводки является легкий доступ к любому участку цепи. Из минусов можно назвать необходимость приобретать большое количество изоляционных каналов и деталей к ним.

Скрытая внутренняя электропроводка

Скрытый тип применяется в большинстве случаев в квартирах или частных домах. Проводка скрыта в потолке, стенах, в слоях пола и зашита в конструкцию потолка. К светильникам, встроенным в потолок, необходимо провести электричество. Провода укладываются в гофрированную трубу из негорючего пластика. Труба крепится к каркасу подвесного потолка.

В бетонных или кирпичных стенах сначала вырубаются штробы и гнезда для распределительных коробов. Провода могут быть дополнительно уложены в трубу, тогда их в последствие можно сменить. Все элементы объединяются в систему и штробы заполняются отделочным раствором.

Современную жизнь человека трудно представить без электричества. Уличное освещение, свет в квартирах и офисах, работающие бытовые электроприборы стали частью комфортного существования. При устройстве электропроводки необходимо помнить правила пожарной безопасности, учитывать нормы расположения проводов и правильно рассчитывать нагрузку на сеть.

ЭЛЕКТРОПРОВОДКА —ВИДЫ И ТИПЫ

И самое главное, вся эта система под названием «электропроводка в доме» имеет определённую цель – доставить электричество от источника питания и распределить по потребителям.

Также важно понимать разницу.

Электропроводку выполняют в сетях напряжением до 1000 В: в зданиях и сооружениях (внутри либо снаружи), на территориях учреждений и предприятий, во дворах и микрорайонах, на строительных площадках и приусадебных участках.

Кабели и провода напряжением свыше 1000 В, проложенные в специальных каналах, колодцах, на опорах – это уже силовые линии электропередачи (ЛЭП).

ВИДЫ И ТИПЫ ЭЛЕКТРОПРОВОДОК

внутренняя (монтируется внутри задний);
наружная (прокладывается по внешним стенам сооружений).

По способу прокладки и наружная, и внутренняя проводка классифицируются ещё на скрытую и открытую.

Как нарисовать схему электропроводки – с чего начать:

ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА

При открытой проводке кабели и провода прокладывают по стенным поверхностям, потолкам и другим строительным элементам здания.

свободная подвеска;
непосредственно по стенной поверхности или потолку;
в электротехническом плинтусе;
на струнах;
в наличниках;
на тросах;
в лотках;
на роликах;
в гибком металлическом рукаве;
на изоляторах;
в коробах;
в трубах.

В свою очередь, открытая проводка подразделяется ещё на три подвида:

Стационарная.

Это проводка, которая постоянно подключена и не имеет возможности отключения без применения специального инструмента.

Контакты такой проводки между собой соединены с помощью штепсельных разъёмов (не скручены и не спаяны), другими словами такую проводку в любой момент можно рассоединить.

Передвижная.

Применяется для подсоединения к электрической сети передвижных механизмов.

Преимущества открытой проводки заключаются в следующем:

1. Её легко монтировать. Даже не самому опытному электрику, а обычному мужчине, разбирающемуся в электричестве, под силу сделать такую эл.проводку в квартире своими руками.

2. Не требуется никакое дополнительное оборудование (типа электроинструмента для нарезки штроб).

3. Целостность потолков и стен при монтаже нарушается минимально.

4. Проводка в любой момент доступна для осмотра или устранения повреждения.

5. Она мобильна, если потребуется перенести в другое место выключатель или розетку, это можно сделать без проблем.

Недостатки открытой проводки:

1. Она малопривлекательна и не всегда вписывается в интерьер.

2. При монтаже необходимо учитывать технические нормы и требования помещений (не везде её можно использовать).

3. Открытый способ прокладки наиболее опасен в плане возникновения пожаров. При нагрузке свыше допустимой, возможен перегрев проводки и возгорание, которое сразу перекинется на обои или декор.

СКРЫТАЯ ЭЛЕКТРОПРОВОДКА

в трубах;
в бороздах под штукатурку;
в гибком металлическом рукаве;
в пустотах строительной конструкции;
в каналах;
в коробах;
в нишах гипсокартонных конструкций.

Сейчас встречается редко, но в советское время часто применялся такой способ, как замоноличивание проводников в строительную конструкцию при её изготовлении.

Преимущества скрытой проводки:

1. Она не видна, не портит интерьер помещения и не препятствует никаким отделочным работам.

2. Такой способ прокладки характеризуется высоким уровнем электрической безопасности. Все проводники скрыты, а значит прикосновение к токоведущим частям и поражение электрическим током сведены к минимуму.

3. Находясь под слоем штукатурки, скрытая проводка не имеет доступа воздуха, вследствие чего обладает высокой пожарной безопасностью.

4. На элементы скрытой проводки не оказывается солнечного и механического воздействия, за счёт чего увеличивается её срок службы.

Недостатки скрытого способа прокладки эл. проводки:

1. Практически невозможен ремонт такой проводки. Если где-то перегорит провод, отыскать место повреждения будет очень проблематично.

2. Трудоёмкий монтаж.

3. Необходимо сразу чётко продумывать места расположения розеток и выключателей, пути прокладки проводов, потому что в дальнейшем что-то поменять будет трудно.

4. Потребуется составление точной схемы пролегания проводки. Ведь когда нужно просверлить отверстие для крепления картины или полочек, надо быть уверенным, что не попадёшь сверлом в провод. Можно, конечно, обойтись без схемы, но тогда придётся купить специальный прибор для обнаружения скрытой проводки.

НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА

По-другому наружную электропроводку называют уличной. Она прокладывается снаружи домов, по стенам сооружений и зданий, также между ними на специальных конструкциях либо опорах.

Такая проводка необходима для подачи напряжения к осветительным фонарям, сигнализации, камерам видеонаблюдения и подсобным помещениям (гараж, мастерская, сарай, сауна, баня, бассейн).

Всё это обязательно должно учитываться ещё на этапе строительства зданий и сооружений.

Наружная электропроводка в загородном доме важна не меньше внутренней. Кроме того, что необходимо обеспечить на участке достаточное освещение, в любой момент может понадобиться подключить во дворе электроинструмент (дрель, болгарку, газонокосилку, насос). Не тянуть же переноски через весь дом и участок, лучше при планировании электроснабжения наметить места для установки 2-3 розеток.

Самое главное отличие наружной электропроводки в том, что она подвергается воздействию атмосферных факторов – дождь, снег, ветер, солнечные лучи. Поэтому она должна быть надёжно защищена от осадков, от механических воздействий и случайных прикосновений человека к токоведущим частям.

Общие требования к электропроводке.

Эти требования одинаково применимы как для квартир, так и для частных домов:

1. Все коробки, розетки и выключатели должны находиться в таких местах, чтобы к ним всегда был открытый доступ.

2. Все соединения и ответвления выполняются исключительно в коробках.

3. Запрещён монтаж розеток во влажных комнатах (ванная, сауна, баня).

4. Жилы зануления и заземления соединяются только сваркой.

Наружная проводка| Каркасный дом| Своими руками!!!

5. Зануления стационарных плит выполняются отдельными проводниками.

нормы по количеству розеток на одну комнату;
расстояния, на которых розетки и выключатели должны размещаться по отношению к полу и коммуникациям;
нормы прокладки проводов (вертикальные и горизонтальные участки).

ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ

Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.

Начинать следует с составления схемы.
На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
Заключительный этап – проверка работы собранной схемы.

Электропроводка в частном доме.

Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.

Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).

Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.

Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.

Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от полного количества пожаров в электроустановках возникают в домашней электросети.

Виды электропроводок

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Сегодня я Вам расскажу какие виды электропроводок существует.

Вы только задумайтесь про жизнь без электричества. Ведь во все наши квартиры, офисы, сады и дачи проводится электроэнергия, чтобы обеспечить нам благоприятные условия проживания — свет, бытовые электрические приборы, нагревательная техника и многое другое. Т.е. электропроводка является важнейшим звеном инженерных коммуникаций.

Итак, всего существует 3 вида электропроводок:

Открытая электропроводка

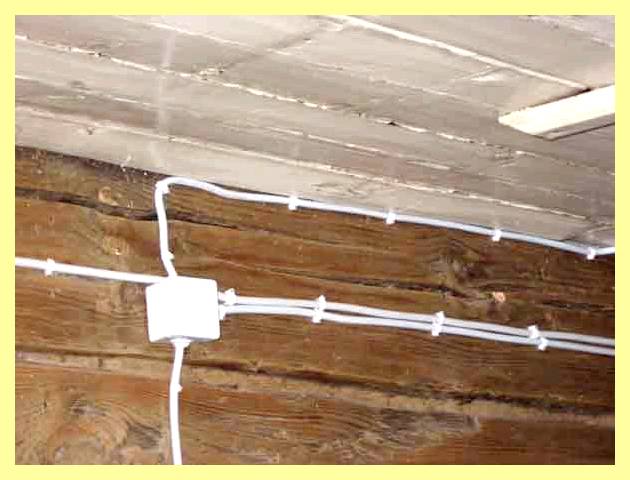

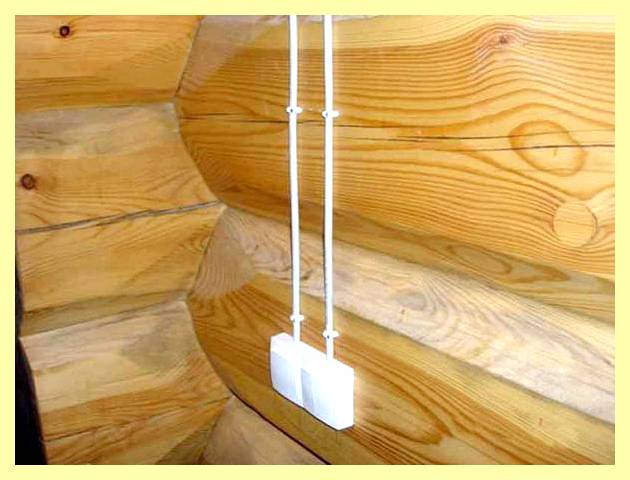

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто. Применяют несколько способов крепления кабелей и проводов к поверхностям зданий:

на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
на скобах
в гофрированной трубе (металлорукав и пластиковая гофра)
в пластиковых коробах (кабель-канал)
на кабельных лотках
европейских плинтусах

Достоинства открытой электропроводки:

использование для одной и той же нагрузки меньшее сечение кабелей и проводов, по сравнению со скрытой электропроводкой (см. таблицу выбора сечения проводов и кабелей)
быстрый доступ к контролю состояния электропроводки и ее ремонту
применение в пожароопасных помещениях (деревянные дома или с деревянной отделкой)

Недостатки открытой электропроводки:

располагается на видном месте, не сочетается с отделкой помещения и дизайном

Открытая электропроводка бывает:

стационарной
передвижной
переносной

Скрытая электропроводка

Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, т.е. в стенах, полах, потолках, плитах. Применяют несколько способов прокладки кабелей и проводов:

в металлических трубах
в пластиковых коробах (кабель-канал)
в гибких металлорукавах или пластиковой гофре
в строительных углублениях (технологических пустотах) и штробах под штукатуркой
под навесными потолками
под пластиковыми стеновыми панелями

Достоинства скрытой электропроводки:

скрыта от глаз
не мешает дизайну и внутренней отделки помещения
более безопасна, в плане случайного прикосновения к токоведущим жилам

Недостатки скрытой электропроводки:

ограничен доступ к электропроводке, ее ремонту и устранению неисправности (обрыв фазы или нуля)
при монтаже скрытой электропроводки необходимо заранее проектировать расположение электроточек (светильники, розетки, выключатели)
штробление каналов очень трудоемкое дело и требует соответствующего опыта
необходимо большее сечение кабелей и проводов по сравнению с открытой электропроводкой (по таблице ПУЭ)

Не глядя на недостатки, скрытую электропроводку в большинстве случаев применяют в наших с Вами квартирах. Это часто встречающийся метод прокладки.

Наружная электропроводка

Наружная электропроводка выполняется на улице по наружным стенам домов, зданий и сооружений, также между зданиями на опорах. Может быть:

P.S. При выборе вида электропроводки и способа ее прокладки нужно руководствоваться требованиями пожарной безопасности и ПУЭ.
