Что показывает мегаомметр

Мегаомметр, всё об этом приборе.

Устройство подключается с помощью исследовательских щупов к проводнику и врубается. Задается определенное напряжение, свойственное для этого участка цепи. Снутри мегаомметра есть амперметр, измеряющий силу тока. Зная напряжение и силу тока, рассчитывается сопротивление.

В этом случае сила тока в определенном участке электронной цепи пропорциональна напряжению и назад пропорциональна внутреннему сопротивлению.

Мегаомметр — что это такое и для чего он нужен

Что показывает мегаомметр

Чтоб произвести измерение сопротивления изоляции кабелей, обмотки мотора, и вообщем, различного рода диэлектриков, применяется таковой электроизмерительный устройство, как мегаомметр. От обыденного омметра он отличается тем, что способен подавать в измеряемую цепь огромное напряжение. Некие модели мегаомметров способны выдать выше 2023 Вольт.

С этой целью в мегаомметр встроена особая динамо-машина, ординарными словами говоря, генератор электронного тока. Это так именуемый индукторный мегаомметр, но, бывают ещё и безындукторные модели, для работы которых пригодится автономный источник питания и инвертор с выпрямителем.

О том, что такое мегаомметр и зачем фактически он нужен, вы можете выяснить из данного обзора «САМ Электрик ИНФО» https://samelektrikinfo.ru/.

Что такое мегаомметр, для чего он нужен

Мегаомметр — это одна из разновидностей омметра, основной способностью которого является подача высочайшего напряжения в измеряющую цепь. Мегаомметры обширно используются для измерения огромных сопротивлений. В главном они служат для измерения сопротивления самых различных диэлектриков, начиная от изоляции кабелей, и заканчивая электронными разъёмами.

Что показывает мегаомметр

Что такое мегаомметр, для каких целей он нужен

Состоит мегаомметр из пластикового токонепроводящего корпуса с рукояткой, созданной для вращения генератора электричества. На самом корпусе прибора имеется информативное табло со шкалой измерений в мега-килоомах. Также на корпусе прибора расположены специальные контактные разъёмы, посредством которых можно подключить к мегаомметру зажимы.

Виды мегаомметров

Как уже упоминалось выше, бывает два вида мегаомметров. Это так называемые индукторные и безындукторные модели, основное отличие которых заключается в наличии генератора электрического тока. Так, внутри индукторного мегаомметра имеется встроенный генератор. Если вращать за рукоятку на корпусе такого мегаомметра, то на контакты устройства будет подаваться напряжение.

Что такое мегаомметр, для каких целей он нужен

Что показывает мегаомметр

Внимание! До того как работать с индукторным мегаомметром нужно внимательно прочитать инструкцию эксплуатации. Неправильное обращение с прибором может привести к повреждению техники или стать причиной получения удара электрическим током. Безындукторные мегаомметры лишены возможности самостоятельно вырабатывать электрический ток, поэтому они более безопасны в работе.

В свою очередь индукторный мегаомметр отличается мобильностью. Для работы с ним нет необходимости переносить автономные источники энергии и выпрямитель к ним. В большинстве случаев в роли автономных источников электричества выступают аккумуляторы либо сменные гальванические элементы. Также для преобразования электричества потребуется инвертор с выпрямителем.

Принцип работы мегаомметра, как пользоваться прибором

Механизм работы индукторного мегаомметра состоит в том, чтобы искусственно создать ток утечки, а затем измерить его путём получения значения сопротивления подключённого к прибору. Например, возьмём измеряемое сопротивление на 5,6 МОм и подключим его к соответствующим зажимам на мегаомметре: «МΩ» и «-».

После чего начнём вращать рукоять прибора, чтобы генератор начал вырабатывать переменный ток. Скорость вращения должна быть в пределах 120 об/мин. Пройдя через диодный мост в мегаомметре и конденсаторы, переменное напряжение станет постоянным и существенно возрастёт. Затем, пройдя этап преобразования, напряжение подаётся на логометрическое устройство.

Здесь возникает так называемый противодействующий момент, который воздействует на логометр. Зависимо от величины подключённого сопротивления к мегаомметру, стрелка прибора будет откланяться на соответствующий угол. Выше был описан поверхностный механизм работы мегаомметра, который заключается в измерении сопротивления больших значений.

Мегаомметр: для чего нужен, что измеряют, как пользоваться

Что показывает мегаомметр

Большинству электриков на производстве или предприятии приходится иметь дело с мегаомметром. Это одна из разновидностей электрического тестера, позволяющая определять состояние цепи. Как работает такой аппарат, какие параметры измеряет и как им пользоваться, рассмотрим ниже.

ЧТО ТАКОЕ МЕГАОММЕТР

Мегаомметр относится к измерительным приборам, замеряющим сопротивление. Последнее показывается в омах. Приставка «мега» в названии указывает на способность работать с высокими значениями. Поэтому тестер используется преимущественно профессиональными электриками и предназначен для «прозвона» оборудования или электрических коммуникаций, работающих под высоким напряжением.

Мегаомметр может использоваться при показателях 50-2500 V, но выявляет тестер не целостность проводника, а надежность его обмотки.

Для замера сопротивления прибор пропускает через проводник заряд тока. Он вырабатывается самостоятельно с помощью генератора (встроенная динамомашина внутри) или берется от аккумулятора. По типу существует два варианта: безиндукционные и индукционные. Мегаомметр относится к ручным приборам и удобен для переноса и частых замеров.

Ввиду компактных габаритов для него легко найти место для хранения в сумке электрика и транспортировать.

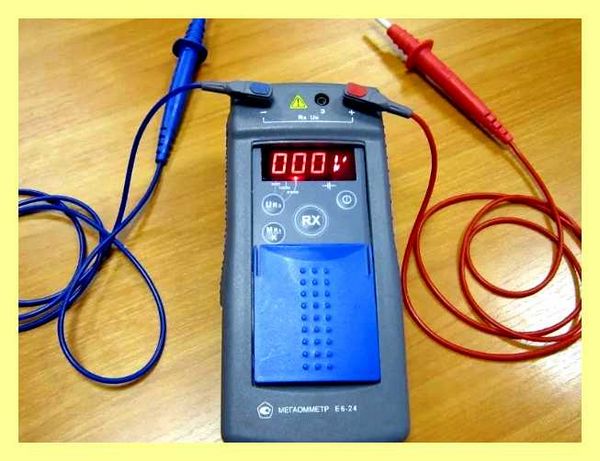

Мегаомметр может быть цифровым (с ЖК-дисплеем) или аналоговым (значения нарисованы на шкале и показываются стрелкой). Существуют полностью электронные версии (все современные) и электромеханические (более устаревший тип, но применяется до сего времени).

С помощью тестера можно узнать:

  • нарушена ли изоляция кабеля или обмотки механически;
  • имеется ли короткое замыкание;
  • нет ли увлажнения изоляции и частичной утечки тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСТРОЙСТВО

Стрелочные мегаомметры весят 1-2.2 кг и имеют габариты 210х150х100 мм. Электронные аналоги более тонкие и легкие — их размеры бывают 150х80х50 мм и весят они 400-800 г. Приборы способны показывать сопротивление от 0 до 200 кОм.

Устройство с аналоговым табло состоит из электромеханического генератора, оснащенного ручным приводом. Для подачи нужного напряжения оператор должен крутить ручку со скоростью 2 оборота за секунду. При достижении необходимого уровня загорается световой индикатор. Это указывает, что ток подан и можно смотреть на результат. При неровном расположении тестера в пространстве или удержании в руках, а не на твердом основании, возможны неверные показания.

Зато электромеханические мегаомметры можно использовать при температуре от -30 до +50 градусов. Они подходят для продолжительных измерений на улице в холодную погоду.

Электронные версии подают напряжение от встроенного аккумулятора или батареи. Работать с ними проще, поскольку ничего не требуется крутить. Результат выводится на жидкокристаллический экран в виде готовых цифр. Данные не зависят от положения мегаомметра в пространстве.

Но кристаллы в дисплее начинают замерзать уже при -10 градусах, поэтому на улице в холодную погоду долго им пользоваться не получится.

У всех типов мегаомметров есть три разъема для подключения контактных проводов. На конце последних находятся измерительные щупы. Они разделяются по предназначению:

  1. заземление;
  2. линия или объект;
  3. экран.

Для замера сопротивления изоляции между жилами в кабеле, щупы цепляются к ним и заземлению. Разъем экрана в таком процессе не участвует. Для оценки качества изоляции между проводом и наружным экраном (броней) используется третий щуп.

ПРИНЦИП РАБОТЫ

Мегаомметр создан для отсчета электрически активных сопротивлений. Данные отображаются в мегаОмах. В большинстве случаев измерение ведется при постоянном токе, хотя некоторые версии умеют проводить испытания и на переменном. Расчет происходит на основании закона Ома: R=U/I. В этой формуле R означает сопротивление, которое нужно посчитать.

U и I относятся к напряжению и силе тока (вольты и амперы).

Прибор подключается с помощью диагностических щупов к проводнику и включается. Задается определенное напряжение, характерное для этого участка цепи. Внутри мегаомметра есть амперметр, измеряющий силу тока. Зная напряжение и силу тока, вычисляется сопротивление.

В этом случае сила тока в определенном участке электрической цепи пропорциональна напряжению и обратно пропорциональна внутреннему сопротивлению.

Если в показаниях мегаомметра есть отклонения от нормы, значит присутствует утечка тока. Это может быть поврежденная изоляция, или часть оголенного провода касается экрана, корпуса. Защитная оболочка жил в скрученном кабеле постепенно высыхает и истончается, что может привести к наводкам тока. Места с нарушенной изоляцией необходимо найти и заизолировать, а с истонченной — заменить.

Если этого не сделать, то участок цепи будет перегреваться, и возможно возгорание или короткое замыкание в этом месте.

Как пользоваться мегаомметром.

В случае касания двух оголенных проводов между собой тестер сразу показывает 0. Это означает прямое короткое замыкание и эксплуатировать оборудование дальше запрещено. Потребуется устранить несанкционированный контакт, восстановить цепь и заизолировать проводники.

ПРАВИЛА РАБОТЫ С МЕГАОММЕТРОМ

Поскольку мегаомметры созданы для эксплуатации в сетях с повышенным напряжением, к работе с ними допускаются только обученные люди. Если электрическая установка пропускает через себя 1000 В и выше, понадобится специальный допуск. Сам аналоговый прибор генерирует от 500 до 1500 V на своей обмотке. Мегаомметр относится к травмоопасным приборам, способным поразить пользователя электрическим током.

Причем удар происходит не от проверяемого оборудования, а от обмотки самого тестера, если не снять остаточное напряжение.

При эксплуатации прибора на установках под напряжением свыше 1000 В всегда должен выписываться наряд-допуск и проводиться инструктаж по технике безопасности. К работе допускаются электрики с третьей или четвертой группой электробезопасности.

Важно! До эксплуатации следует осмотреть мегаомметр на целостность обмотки токонесущих частей. При использовании электрик должен быть в диэлектрических перчатках. После снятия щупов с контактов, остаточное напряжение на оборудовании нужно передать на «землю», присоединив провод.

Контакты самого мегаомметра нужно соединить между собой на 2 секунды. Только после чего прибор разрешается сматывать для хранения или транспортировки.

Работу с мегаомметром нужно выполнять при уровне влажности не выше 80%. При высоком показателе влажности возможно пощипывание током. Прикасаться руками можно только к изолированным ручкам на щупах. Все замеры выполняются лишь на полностью обесточенном оборудовании. При наличии рядом других рабочих следует вывесить предупреждающую об опасности табличку или плакат. Если изоляция на технике мокрая (туда попала вода, пар и пр.), сперва место просушивается сухим воздухом и только потом проверяют сопротивление.

В случаях, когда питание на испытуемое оборудование подается в другом месте, там нужно установить табличку, запрещающую работу.

ГДЕ ИСПОЛЬЗУЮТСЯ

Мегаомметры автономны по источнику питания и могут применяться на любой высоте и удаленности от цивилизации. С помощью их проверяется сопротивление проводника, чтобы найти ток утечки. Вторая задача — это найти короткое замыкание, которое может быть как между токонесущими жилами, так и на корпус оборудования. Основная сфера применения — это силовые электрические установки, оборудование и станки, задействованные в промышленности.

Тестер активно используется на предприятиях для:

  • проверки трансформаторов;
  • обмотки генераторов и выпрямителей в различных электромашинах;
  • замера изоляции проложенных кабелей;
  • тестирования клемм пускателей, автоматов и других устройств.

Мегаомметр самостоятельно вычисляет сопротивление по закону Ома и оператору не приходится выполнять дополнительных подсчетов. Готовые значения выводятся на экран. Это упрощает работу и фиксирование результата.

КАК ПОЛЬЗОВАТЬСЯ МЕГАОММЕТРОМ

Сперва прочитайте инструкцию по эксплуатации к конкретной модели, чтобы понимать предназначение отдельных переключателей и контактов. Убедитесь, что тестер работает. Для этого включите мегаомметр и соедините диагностические щупы «земли» и «линии» между собой. В таком положении тестер должен выдать 0 на экране или стрелочном циферблате.

ВЫБОР КОЛИЧЕСТВА ВОЛЬТ

Далее важным параметром является выбор напряжения. Оно напрямую находится в зависимости от проверяемого объекта. Для замера сопротивления кабеля переменного тока или других установок, работающих от 220 В подойдет общий режим на 500 В. Промышленное оборудование, работающее под напряжением до 1000 В проверяется с аналогичным параметром. Это относится к технике, подключаемой как к однофазной, так и к трехфазной сети. Толстые магистральные кабели, огромные трансформаторы и силовые установки проверяются на показателе 1500 В.

КАК ПОДКЛЮЧИТЬ ПРОВОДА

Схема подключения щупов мегаомметра находится в зависимости от того, что требуется проверить. Для оценки целостности изоляции между двумя проводниками (например, две жилы внутри одного кабеля) щупы тестера фиксируются параллельно к этим проводам. Если нужно узнать сопротивление между токонесущей частью кабеля и наружным защитным экраном, то контакты прибора подключаются к проверяемой жиле и внешнему экрану.

Направьте внимание! Если внутри кабеля много жил, то для полной проверки целостности изоляции придется каждую из них подключить к мегаомметру и экрану. Только так можно быть уверенным в отсутствии утечек и дальнейшей безопасной эксплуатации.

ПОДАЙТЕ НАПРЯЖЕНИЕ НА ЦЕПЬ

Если используется электромеханический тип мегаомметра, понадобится покрутить боковую рукоятку со скоростью 2 оборота за секунду. Когда загорится красная лампочка, необходимые параметры напряжения достигнуты. В цифровых версиях достаточно нажать клавишу «Пуск» и тестер выдаст нужный ток на проверяемый участок.

ФИКСАЦИЯ ПОКАЗАНИЙ

Если отклонения в номинальных показаниях не превышают 0.5 мОм, значит изоляция находится в нормальном состоянии и эксплуатация проводника или оборудования может быть продолжена. На производстве данные о проверке записываются в журнал, чтобы можно было отслеживать динамику показаний.

ЧТО ДЕЛАТЬ С ПРИБОРОМ ПОСЛЕ ОКОНЧАНИЯ ПРОВЕРКИ

Сперва нужно обезопасить рабочее место. Если замер сопротивления выполнялся на пусковом устройстве или другом узле с оголенными клеммами, потребуется снять с них остаточное напряжение. При игнорировании требования, случайное прикосновение к этим деталям приведет к поражению электрическим током. Для снятия напряжения соедините испытуемый элемент с «землей» на пару секунд.

Сам мегаомметр тоже нужно разрядить. Для этого контакты щупов кратковременно замыкаются. Действие выполняется уже на выключенном тестере. Теперь провода с ручками и оголенными штифтами можно смотать и перейти к внесению данных в протокол.

Если в процессе замера изоляции выявлены отклонения, кроме записи в журнале потребуется уведомить ответственного на производстве.

КАК ПРОВЕРИТЬ МЕГАОММЕТР

Понять, исправен мегаомметр или нет, можно с помощью двух действий. При первом положении тумблера и совмещении контактов щупа тестер должен выдавать всегда только 0. Когда стороны разъединяются, стрелка аналогового прибора уходит до конца влево, сообщая о бесконечности сопротивления. Ведь у сухого воздуха оно действительно велико. Любые отклонения в этих двух тестах свидетельствуют о неисправности и требуют ремонта аппарата.

Применять его для замера сопротивления кабеля или обмотки оборудования нельзя.

Среди распространенных неисправностей мегаомметра встречаются:

  • нарушение контакта в гнезде разъема;
  • преломление провода щупа;
  • перегорание предохранителя;
  • выход из строя источника энергии в цифровых версиях.

Для ремонта мегаомметра понадобится заменить аккумуляторы или сгоревший предохранитель, восстановить контакт в разъеме или проводнике. При других поломках обращаются в сервисный центр для профессионального ремонта или замены товара.

Как провести измерение сопротивления изоляции мегаомметром

При помощи мегаомметра выполняется проверка параметров различных электрических устройств. Он является незаменимым, если требуется измерить сопротивление кабельных линий и в целом состояния электропроводки. Применение мультиметра не подходит для этого. Самое большее, что прибор в состоянии сделать — выявить проблему, но не ее масштабность.

С учетом данной причины измерение сопротивления изоляции кабеля мегаомметром является самым точным методом.

Общие сведения

Что такое мегаомметр — это измерительный прибор, при помощи которого контролируются электрические параметры машин и аппаратов. Можно производить измерения мегаомметром в электроустановках напряжением до 1000 В и поболее. Напряжение прибора устанавливается самостоятельно за счет аккумуляторных батареек либо интегрированного генератора. Изготавливается измеритель в нескольких вариациях.

Существуют безиндукторные и индукторные, электронные или механические устройства.

Как мегаомметр работает

Принцип действия мегаомметра основывается на известном всем законе Ома. Его основные элементы — источник калиброванного электронапряжения, амперметр и клеммы. К последним подсоединяются провода с щупами-«крокодилами».

Когда проводятся измерения сопротивления мегаомметром, генератор вырабатывает высокое электронапряжение, которое поступает на проверяемый объект. Результат измерений можно узнать при помощи стрелки и шкалы аналогового прибора или же он высвечивается на экране цифрового.

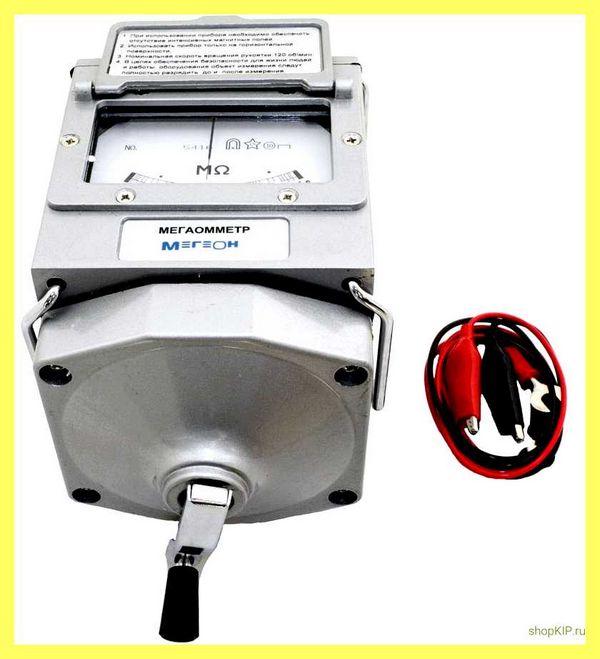

Старые аналоговые измерители оснащены генератором, приводящимся в действие специальной рукояткой. В более поздних моделях устанавливаются внешние или интегрированные источники электропитания. Механизм работы мегаомметра предполагает, что электронапряжение на выходе генератора может меняться в довольно широком диапазоне или же быть постоянными.

Стрелочный мегаомметр является магнитоэлектрическим прибором. В сущности, при его использовании происходит измерение электротока, проходящего через измеряемое сопротивление, а затем результат сравнивается с электротоком, присутствующим во внутренней цепи прибора. Измерительное устройство мегаомметра оснащено рабочей и противодействующей рамками, установленными на одной оси со стрелкой. Все эти элементы вместе образуют подвижную систему, способную поворачиваться под воздействием магнитного поля.

При повороте рамки отклоняется стрелка, показывающая замеренное значение сопротивления. Данный параметр согласно закону Ома является обратно пропорциональным электротоку, поэтому при известных значениях электронапряжения и электротока достаточно просто вычисляется и отображается при помощи шкалы и стрелки.

Устройство и механизм работы цифрового мегаомметра несколько отличается. В нем не используются подвижные рамки, но имеется источник постоянного электронапряжения. Встроенный амперметр подсоединяется последовательно к той цепи, у которой необходимо проверить сопротивление. При помощи кнопок или переключателя выставляется напряжение на щупах мегаомметра.

Что показывает мегаомметр

Его значение может быть от 100 до 2500 Вольт.

Существуют нормативы, согласно которым проверка электроцепей должна проводиться при наличии на щупах прибора соответствующего напряжения. Исходя из этих данных можно понять, каким мегаомметром измеряется сопротивление электрических цепей устройств РЗА с рабочим напряжением 60 В и ниже, также изоляции полупроводниковых вентилей, кабелей и прочих рабочих схем.

Мегаомметр. Для чего нужен этот измерительный прибор.

Конструктивные особенности

Основными конструкционными элементами мегаомметра являются:

  • Измерительная головка.
  • Генератор напряжения
  • Токоограничивающие элементы.
  • Переключатель.

Измерительная головка реагирует на контакт двух рамок: противодействующей и основной рамки. С помощью переключателя выставляется режим, зависящий от ожидаемых показаний. Измеритель производит коммутацию разных резисторных цепей, изменяющих входное электронапряжение, также режим эксплуатации измерительной головки.

Целостность всех механизмов обеспечивает надежный корпус, который обычно оснащен удобной рукоятью для транспортировки. На корпусе есть три гнезда, созданные для подключения проводов с «крокодилами».

  • «Э» — экран;
  • «Л» — линия;
  • «З» — земля.

В определенных приборах входы «Л» и «З» маркируются как «rx» и «-».

Гнезда «Л» и «З» задействуются всегда, когда проводится проверка изоляции кабеля мегаомметром. К выходу «Э» подключают провод, когда есть необходимость нейтрализовать токи утечки. Данная клемма работает в паре с экранированными окончаниями проверяемого объекта. Она подсоединяется к экрану или кожуху.

Позволяет выполнить измерение сопротивления изоляции кабелей мегаомметром точнее всего.

Выдача электронапряжения при измерении механическим прибором запускается при помощи ручки генератора, а в цифровых — соответствующей кнопки. Существуют измеряющие устройства, способные выдавать разные комбинации электронапряжения за счет сочетания ряда клавиш. Каким мегаомметром производится измерение сопротивления изоляции при испытании цепей напряжением до 500 В или больше, зависит непосредственно от оборудования. Показатели выходной мощности одних приборов подходят для измерения сопротивления изоляции трансформатора, высоковольтных производственных электроустановок, а других — для проверки бытовой проводки.

Безопасность эксплуатации

Методика измерения сопротивления изоляции мегаомметром имеет определенные нюансы, которые следует принимать во внимание. Из-за повышенного электронапряжения, без которого часто бывает невозможно измерять сопротивление изоляции, данные мероприятия могут выполняться лишь подготовленными людьми, которые имеют уровень доступа не меньше третьего и хорошо знают, как использовать мегаомметр для измерений и что же все-таки это такое.

Нужно не забывать, что повышенное электронапряжение распространяется на проверяемый объект, зажимы и соединительные электропровода. Окончания щупов имеют так называемую зону запрета, которая ограничивается предохранительными кольцами. Непосредственно измерения производятся с помощью зажимов на проводах.

Действие наведенного тока

Электричество, которое проходит по кабелям, создает магнитное поле, изменяющееся по синусоидальному закону. Оно способствует возникновению вторичной электродвижущей силы в проводниках. При значительной длине провода наведенный ток доходит до огромных показателей.

Это сильно влияет на замер напряжения. При всем этом становится неизвестным направление электротока и его значение. Такой ток способствует образованию наведенного электронапряжения. Его значение накладывается на показания мегаомметра. Вследствие этого получается сумма 2-х неизвестных напряжений. Поэтому замеренное сопротивление не будет точным.

В подобной ситуации бессмысленно заниматься измерениями изоляции.

Воздействие остаточного тока

Когда в исследуемую электроцепь поступает электронапряжение, вырабатываемое генератором прибора, между проводом и заземляющим контуром появляется разность потенциалов, способствующая образованию емкости с определенным зарядом. После отсоединения измеряющего провода цепь устройства разрывается. Но при всем этом электронапряжение частично сохраняется из-за наличия емкостного заряда в проводе. Контакт человека с этим участком может привести к электротравме.

Чтобы не допустить этого, необходимо пользоваться системой переносного заземления.

Перед включением мегаомметра надо убедиться в отсутствии остаточного тока в проверяемой электроцепи. Чтобы обеспечить безопасность проверяющего, следует заземляющий проводник соединить с переносным заземлением. Он должен оставаться в таком состоянии до окончания всех работ. При всем этом второй конец проводника подключается к изоляционной штанге, используемой для устранения остаточного электрозаряда.

Как производятся замеры

Характеристики любой изоляции могут через время ухудшиться. Поэтому нужно регулярно проверять сопротивление изоляционного слоя проводов, обмоток трансформаторов, вентилей и прочих устройств, зачем нужен мегаомметр. Преимущество прибора заключается в его автономном функционировании, вне зависимости от типа питания.

Подготовительные мероприятия

Перед проведением измерений мегаомметр необходимо проверить на исправность, замкнув щупы. Если прибор исправен, то на дисплее появится ноль. Затем щупы размыкают. При всем этом должен появиться символ бесконечности.

Необходимо также убедиться, что рядом отсутствуют люди, способные случайно прикоснуться к исследуемой электроцепи при проведении измерительных мероприятий. Электроепь следует обесточить. Каждый ее элемент надо на короткое время соединить с землей, чтобы избавиться от остаточного напряжения на проводах.

Один из заземленных проводов следует присоединить к выходу «З» мегаомметра. Второй щуп подключается к не заземленному выводу проверяемой электроцепи. Затем снимают показания и отсоединяют прибор. Теперь следует нейтрализовать остаточный заряд, на том проводе, который прежде не заземлялся.

Также надо разрядить выводы мегаомметра.

Алгоритм проведения измерений мегаомметром

Назначение мегаомметра — проверка изоляции различных электрических устройств во время эксплуатации или установки. Выполняется она в такой последовательности:

  1. Подготовка к тестированию.
  2. Подключение «земли».
  3. Устанавливается напряжение необходимой величины.
  4. Подбирается шкала сопротивления, исходя из того, какое должно быть сопротивление исследуемой изоляции.
  5. Проверка схемы на обесточенность.
  6. Замыкаются измерительные щупы с целью проверки работоспособности прибора.
  7. Подключаются «крокодилы» к электрическим кабелям.
  8. Снимается заземление с проверяемого устройства.
  9. Подается повышенное напряжение. В электронных приборах необходимо зажать клавишу «Тест». Если применяется механическое оборудование, требуется вращать рукоять динамо-машинки.
  10. Фиксируются показания устройства.
  11. Убирается остаточный ток с помощью заземления.
  12. Отсоединяются измерительные клеммы.

Как проверяется сопротивление изоляции кабеля

Проверка кабеля с одной жилой осуществляется довольно легко. Сначала следует выбрать тестовое электронапряжение. Его величина находится в зависимости от показаний сети, в какой работает кабель. Для электропроводки на 250 или 380 В выбирается 1000 В (данные из таблицы, представленной выше).

Один щуп надо подсоединить к жиле кабеля, а другой — к броне и подать электронапряжение. Если нет брони, щуп надо прикрепить к клемме «З» и также подать электронапряжение. Если мегаомметр показывает больше 0.5 МОм, то изоляционный слой не поврежден и кабель можно эксплуатировать дальше. Меньшие значения свидетельствуют о пробое изоляции.

При исследовании многожильного кабеля тестируется каждая жила отдельно. Те проводники, которые сейчас не исследуются, следует скрутить в один жгут. Если выполняется к тому же проверка на пробой на «землю», то в этот жгут надо добавить также провод заземления. При наличии у кабеля брони, металлической оболочки или экрана они также присоединяются к жгуту.

Чтобы определить состояние остальных токоведущих жил, весь процесс необходимо повторять, пока не будут исследованы все элементы. По результатам тестирования определяется, допускается ли дальнейшая эксплуатация.

Аналогично исследуется изоляция розеток. Перед тем как проверить, надо вынуть вилки всех устройств и отключить питание с распределительного щита. Провода мегаомметра подсоединяются к заземлению и фазе, выбирается электронапряжение 1000 В. Если с изоляцией все в порядке, то на дисплее должно высветиться сопротивление 0.5 МОм.

Последовательность проверки изоляции электродвигателя

Двигатель надо отключить от питания. Дальше следует:

  1. Открыть крышку с целью доступа к выводам обмоток.
  2. Выставить электронапряжение 500 В (для двигателей, работающих при электронапряжении до 1000 В).
  3. Один провод подключить к корпусу двигателя. Другой провод по очереди подсоединяется ко всем выводам.
  4. Проверяется соединения обмоток. При всем этом щупы подключаются попарно к разным обмоткам.

Наличие надежной изоляции в любой электрической цепи либо устройстве — залог безопасной работы. Исследовать ее состояние можно при помощи мегаомметра. Он позволяет выявить дефект в работающей схеме, определить работоспособность электропроводки и многих других устройств. Поскольку процедура подразумевает работу с током, то самое важное — это четко соблюдать технику безопасности.
