Что означает напор насоса

Влияние высоты системы отопления на напор насоса

Когда дело доходит до характеристик насоса, то появляется один тяжкий вопрос, на который трудно ответить — просто! Большая часть профессионалов из этой области ответили — бы, какой существует непростой и спорный вопрос вычислений напора насоса.

Напор насоса

Что означает напор насоса

Напор насоса – это давление, создаваемое рабочим органом насоса (лопастным колесом, мембраной либо поршнем) по средствам передачи энергии от рабочего органа насоса (рабочего колеса, мембраны либо поршня) к воды, т.е насос практически толкает жидкость.

Напор является одной из главных черт насоса.

Напором именуют приращение механической энергии, получаемой каждым килограммом воды, проходящей через насос, т.е. разность энергии при выходе из насос и при входе в него.

Содержание статьи

  • Напор: определение и черта
  • Напор скважинного и погружного насоса
  • Напор дренажного и поверхностного насоса
  • Напор циркуляционного насоса для отопления
  • Методы роста напора насоса

Напор: определение и характеристика

Физическую суть напора просто осознать вспомнив базы гидромеханики. Если к поглощающему патрубку насоса, берущего жидкость из ёмкости, расположенной выше его оси, подключить трубку полного напора, то уровень воды в ней будет поднят на некую высоту над осью насоса. Эта высота именуется полным напором и определяется формулой

где р – давление в насосе
ρ – плотность среды
g – ускорение свободного падения

На бытовом уровне напором именуют давление насоса. И для наглядности давление насоса – это высота, на которую насос может поднять столб воды.

Напор имеет линейную размерность – метр.

При подборе насоса напорная черта является одной из главных, ведь при недостающем напоре, из крана не будет течь вода, а при очень высочайшем напоре может не выдержать водопроводная трасса.

Напор и подача, которые делает насос взаимно связаны. Такую связь графически изображают в виде кривой которая именуется черта насоса. По одной оси графика откладывают напор(в метрах) по другой оси – подачу насоса(в м 3 /ч).

У каждого насоса – своя черта и данная производителем рабочая точка. Рабочая точка – точка в какой уравновешены нужная мощность насоса и мощность потребляемая водопроводной сетью. По мере конфигурации подачи – изменяется и напор.

При уменьшении подачи напор возрастает, а при увеличении – миниатюризируется. Отыскать лучшую рабочую точку – это основная задачка при эксплуатации насоса.

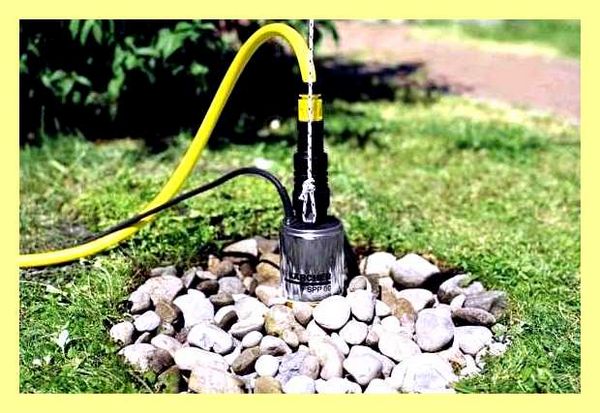

Напор скважинного и погружного насоса

Расчет требуемого напора скважинного насоса определяется по формуле:

H = Hвысота + Hпотери + Hизлив , где

Hвысота – перепад высот меж местом, где размещен насос и наивысшей точкой системы водоснабжения;

Hпотери – гидравлические утраты в трубопроводе. Гидравлические утраты в трубопроводе связаны с трением воды о стены труб, падением давления на поворотах и других фитингах. Такие утраты определяются по экспериментальным либо расчетным таблицам.

Hизлив — свободный напор на излив, при котором комфортно воспользоваться сантехническими устройствами. Данное значение нужно брать в спектре 15 – 20 м, малое значение 5 м, но в данном случае вода будет подаваться узкой струйкой.

Все описанные выше характеристики измеряются в метрах.

Напор дренажного и поверхностного насоса

Поверхностный насос предназначен для подачи воды из неглубоких колодцев либо скважин. Так же поверхностные самовсасывающие насосы употребляют для подачи воды из открытых источников либо баков. Такие насосы размещаются конкретно в помещениях, а в источник с водой проводят трубопровод.

1 Вариант: источник с водой размещен выше насоса. К примеру, некий бак либо водонапорный резервуар на чердаке дома. Тогда напор насоса определяется по формуле:

H = Hвысота + Hпотери + Hизлив — Hвысота бака , где

Hвысота бака – расстояние (высота) меж баком припаса воды и насосом

2 Вариант: насос размещен выше источника воды. К примеру, насос размещен в доме и тянет воду из колодца либо скважины. Тогда напор насоса определяется по формуле:

H = Hвысота + Hпотери + Hизлив + Hисточник, где

Hисточник – расстояние (перепад высот) меж источником воды (скважина, колодец) и насосом.

Напор циркуляционного насоса для отопления

Циркуляционные насосы употребляются в системах отопления домов, для обеспечения принудительной циркуляции теплоносителя. Расчет циркуляционного насоса – очень ответственная и непростая задачка, которую рекомендуется дать спец учреждениям, потому что для расчетов следует знать точные теплопотери дома.

Напор циркуляционного насоса для отопления зависит не от высоты здания, а от гидравлического сопротивления трассы.

H = (R * L + Zсумма) / ( p * g ) , где

R – потери на трение в прямом трубопроводе, Па/м. По результатам опытов сопротивление в прямом трубопроводе равно 100 – 150 Па/м.

L – общая длина трубопровода, м.

Zсумма – коэффициенты запаса для элементов трубопровода

Z = 1,3 – для фитингов и арматуры;

Z = 1,7 – для термостатических вентилей;

Z = 1,2 – для смесителей или кранов, предотвращающих циркуляцию.

p – плотность перекачиваемой среды. Для воды = 1000 кг/м3

g – ускорение свободного падения, 9,8 м/с2.

Видите ли определить требуемый именно Вам напор не составит большого труда, если отнестись к этой задаче с требуемым терпением и вниманием.

Напорная характеристика насоса.

Способы увеличения напора насоса

Смонтировать насос, что может быть проще? Подключаем трубу к всасывающему патрубку, другую к напорному, подаем питание и вот можно пожинать плоды работы.

Давайте рассмотрим самые частые ошибки монтажа, устранение которых способствует увеличению напора насоса

С первого взгляда монтаж не представляет из себя трудоемкий процесс, но если заглянуть глубже, то следует учесть ошибки, которые способны значительно сократить срок службы оборудования.

Наиболее распространенные ошибки монтажа:

диаметр трубопровода меньше диаметра всасывающего патрубка насоса. В данном случае увеличивается сопротивление во всасывающей магистрали, как следствие уменьшение глубины всасывания насоса. Уменьшенный, по сравнению со всасывающим патрубком насоса, трубопровод не в состоянии пропустить тот объем жидкости на который рассчитан насос.

подключение к всасывающей ветке обычного шланга. Этот вариант не настолько критичен, при условии размещения насоса небольшой производительности в нижней точке трассы. В других случаях насос за счет разряжения во всасывающей полости, создаваемого рабочим колесом, сожмет шланг, значительно уменьшив его сечение. Подача насоса значительно уменьшится, а может и совсем прекратиться.

Если вы решили подключить шланг к высокопроизводительному насосу, воспользуйтесь советом производителей насосов – используйте только гофрированный шланг

провисание трубы на горизонтальном участки или уклон в сторону от насоса на стороне всасывающего участка. При работе центробежного насоса необходимо, чтобы рабочее колесо постоянно работало в воде, т.е. рабочая камера насоса должна быть заполнена перекачиваемой средой. При провисании трубопровода или при отрицательном уклоне труб, жидкость из рабочей камеры выключенного насоса будет стекать в самую низкую точку трассы, а рабочее колесо будет крутиться в воздухе. Таким макаром не будет движение среды в трубопроводе, а значит напор упадет до 0.

большое число поворотов и изгибов в трубопроводе. Такой вариант монтажа приводит к увеличению сопротивления, а следовательно к уменьшению производительности

плохая герметичность на всасывающем участке трубопровода. Плохая герметичность приводит к подсасыванию воздуха из среды в трубопровод, снижению напора и излишнему шуму при работе насоса.

В случае определения напора насоса необходимо помнить, что 1 метр напора, который насос создает в вертикальной трассе, равен 10 метрам по горизонтали. Например, если в горизонтальной трассе насос создает напор равный 30 метрам, то максимальный напор этого же насоса в случае монтажа в вертикальную трассу составит 300 метров

Что означает напор насоса

Как вычислить напор насоса скважины?

Видео: (как рассчитать в программе)

Когда дело доходит до параметров насоса, то возникает один тяжелый вопрос, на который сложно ответить — легко! Большинство экспертов из этой области ответили — бы, какой существует сложный и спорный вопрос вычислений напора насоса.

Вам повезло. Мы нашли легкий алгоритм вычисления напора насоса. По данному расчету даже далекий от этого человек, сможет сделать расчет.

И так, приступим! На изображении показана схема, которая позволяет увидеть все напоры, необходимые для расчетов. Если изображения нет, то обновите страницу! Если после обновления страницы изображение не появилось, то напишите в комментарии о данной проблеме.

Комментарии находятся в конце статьи.

Схема 1 (см. изображение):

Во-первых, кто далек от понимания «напор», то рекомендую ознакомиться: Что такое напор?

Во-вторых, краткий рассказ о том, как понять данную схему. На схеме имеются вертикальные размеры. Необходимо все повороты трубопровода мысленно отсечь — их не существуют. К тому же расчет вычисления напора насоса не затрагивает горизонтальный трубопровод. Все что нужно знать — это их высотное расположение. Потому что почти всегда длина горизонтально расположенных труб очень маленькая и не превышает 30 метров. 30 метров для гидравлического сопротивления сильно мало и не стоит того, чтобы вносить их в расчет.

Разница не превышает 10%. Также горизонтальный трубопровод добавляет, только динамическое гидравлическое сопротивление. А для расчета нам нужно знать только напор создаваемый высотой.

О том, как посчитать потери напора при гидравлическом сопротивление найдете здесь: Потеря напора по длине трубопровода

В-третьих, Давление и напор синонимы. Давление в 1 bar = 10 метрам напора.

Если быть точнее:

1 Па=1 Н/м2 = 1 атмосфера=10м столба воды.
1 атмосфера=0,981 бар.
1 бар=0,1 МПа или 100000 Па.
1 атмосфера=735,5 мм ртутного столба.

В-четвертых, и т.д..

Для расчета сперва нужно знать или выбрать подходящее давление в кране последнего (второго) этажа. Для частного дома Вы можете взять от 10 до 25 метров напора. Например, в центральном водоснабжение, в квартирах этот передел от 20-40 метров. 10 метров считается экономным вариантом и вполне подходит для водоснабжения.

К тому же чем меньше напор, тем больше Вы экономите электроэнергию потребляемую насосом — факт!

Для примера, запоминайте, пригодиться: Я выбираю 10 метров минимального напора в кране второго этажа.

Соответственно минимальный напор в кране 1 этажа будет равен разнице по высоте. Если этаж составляет 3 метра, то минимальный напор = 13 метров.

Автоматический блок реле давления находиться от крана второго этажа на высоте ниже на 6 метров. Это означает, что минимальный напор в реле давления будет равен 16 метров. И так порог включения насоса будет равен 16 метрам (1,6 bar).

Прибавляем к 16 метрам еще 15 метров и получаем максимальное давления реле. Другими словами порог отключения реле должен быть равен 31 метр. Вы можете, конечно, для экономности и прибавить 10 метров. Тогда и получить порог отключения в 26 метров и тоже будете правы.

И так мы выбираем порог отключения насоса в 31 метр.

Далее уже можно найти установленный напор. Смотрите схему выше.

Чтобы найти этот напор следует знать:

-Минимальный столб воды;
-глубину скважины;
-Высоту от земли до автоматического блока реле давления.

Большинство специалистов сразу не скажут Вам минимальный столб воды. Минимальный столб воды определяется практически. Если у Вас нет таких данных, то смело можно брать в расчет минимальную высоту насоса от дна. Другими словами в нашем случае за минимальный столб воды принимаем там, где находится насос (Высочайшая точка насоса).

Данные для нашего случая:

-Минимальный столб воды = 10 метров;
-глубина скважины = 30 метров;
-Высота от земли до автоматического блока реле давления = 2 метра;
-Максимальный напор реле давления = 31 метров.

Расчет: Установленный напор = Глубина скважины — минимальный столб воды + высота (от земли до автоматики реле) + Максимальный напор реле давления. Итого = 30 — 10 + 2 + 31 = 53 метра.

Немного потренировавшись в расчетах, можно считать по-другому — проще. Нам для расчета следует знать высоту от минимального столба воды до отметки в максимальный напор. Смотри схему выше.

Далее обязательно не забываем про запас мощности. — Это запасной дополнительный напор, необходимый для двух целей:

1. Чтобы восполнить потери при падение напряжения в сети. Когда напряжение в сети падает, то и напор самого насоса падает.

2. Для хорошего достижения порога максимального давления. Если Вы подберете напор насоса с установленным напором, то может возникнуть ситуация, когда насос не сможет достичь порога максимального давления на реле. И система зависнет в подвешенном положении.

Очень часто в таком случае сгорают насосы. Если у Вас напряжение слабое, то ставьте стабилизаторы напряжения.

Максимальный напор насоса будет равен 120% от установленного напора.

В нашем случае: Максимальный напор насоса = установленный напор х 1,2 = 53 х 1,2 = 63,6 метров.

Вот собственно и требовалось найти.

Если у Вас возникли еще вопросу по оборудованию скважины и автоматического водоснабжения частного дома, то рекомендую посетить:

Что означает напор насоса

Характеристика насоса: напорная, гидравлическая, рабочая точка.

Центробежные насосы. Напор насоса

Что означает напор насоса

Для правильной эксплуатации циркуляционных насосов и их подбора при создании различных перекачивающих установок следует знать как изменяются основные параметры насосов в различных условиях их работы.

Важно иметь сведения об изменении напора H, расхода мощности N и коэффициента полезного действия (КПД) насоса при изменении его подачи Q. В технике принято характеристики насоса представлять в виде графиков, которые характеризуют взаимное изменение основных параметров насоса в различных условиях работы.

Содержание статьи

  • Как получить технические характеристики насоса
  • Гидравлическая характеристика насоса
  • Рабочая характеристика насоса
  • Регулирование работы насоса
  • Видео по теме

Как получить технические характеристики насосов

Основной считается зависимость подачи насоса от его напора, так называемую Q-H характеристику. Расход мощности и КПД являются уже следствием работы насоса по созданию подачи Q и напора H, которые и являются целью приобретения насоса.

Характеристика каждого насоса определяется только путем его испытания. Аналитические способы построения характеристик очень сложны и не дают достаточно надежных результатов.

Технические характеристики насосов получают при проведении испытаний.

При испытании насоса жидкость совершает замкнутый цикл. Забираемая насосом из резервуара, жидкость подается в напорную сеть, состоящую из участка трубопровода с расходомером и дроссельной задвижкой, а потом снова возвращается в резервуар.

При всем этом вся энергия, получаемая жидкостью в насосе, поглощается преимущественно в дроссельной задвижке. Закрывая и открывая задвижку, можно изменять подачу насоса с нуля от нуля до некоторого максимального значения. Число оборотов насоса в течение одного опыта сохраняется постоянным.

При разных открытиях дроссельной задвижки производят замеры: подачи, напора, рабочее давление нагнетания насоса, давления всасывания, температуры жидкости и мощности, потребляемой насосом.

Гидравлическая характеристика насоса

Гидравлической характеристикой насоса – зависимо от источника она может быть названа напорной характеристикой насоса – называют зависимость подачи от напора. Перед тем как перейти к описанию и её построению необходимо определиться с основными понятиями.

Основные параметры насоса

Подача q насоса (производительность насоса) – это количество жидкости, которое перекачивает насос в единицу времени. Обозначается буквой Q. Измеряется в кубических метрах в час(м 3 /ч), или литрах в час(л/ч).

Напор насоса – это удельная механическая работа, передаваемая насосом перекачиваемой жидкости. Другими словами напор это высота столба воды на которую насос способен поднять жидкость. Напор насоса обозначается буквой H. Измеряется в метрах водного столба (м).

Мощность – это полное приращение энергии, получаемое всем потоком в насосе в единицу времени. Обозначается буквой N. Измеряется в киловаттах(кВт)

КПД (коэффициент полезного действия) насоса – это отношение полезной мощность к потребляемой насосом. КПД является безразмерной величиной.

Замер подачи большей частью осуществляется мерной дроссельной шайбой или соплом по величине перепада давления до и после прибора; перепад давления измеряется дифференциальным манометром.

По данным замеров подачи, напора и мощности, определяют КПД насоса. В результате получают таблицу значений напора, мощности и КПД для последовательного ряда значений подачи насоса от нуля до некоторого максимального значения.

Опытные значения напора, расхода, мощности и КПД могут быть представлены в виде системы точек. Соединяя точки плавными кривыми, получаем непрерывную зависимость рассматриваемых параметров от подачи насоса при постоянном числе оборотов. Эти кривые являются основными характеристиками насоса при постоянном числе оборотов. Напор насоса обычно имеет большие значения при меньшей подаче и уменьшается с её возрастанием.

Отдельные типы насосов имеют отличные характеристики, например техническая характеристика центробежного насоса представляет собой плавную кривую, а у оборудования объемного типа график выглядит ступенчато.

Холостой ход насоса

Холостой ход насоса — это работа насоса при нулевой подаче

Мощность насоса при нулевой подаче имеет некоторое значение N, которое называется мощностью холостого хода. Величина мощности холостого хода находится в зависимости от типа насоса, его коэффициента быстроходности. При холостом ходе его полезная мощность равна нулю, и следовательно, КПД также равен нулю.

С возрастанием подачи КПД растет, достигая оптимального значения при режиме, близком к расчетному, а затем начинает падать. Такие характеристики дают достаточно полное представление о свойствах насоса в эксплуатации, если насос снабжен двигателем с постоянным числом оборотов.

Иногда возникает потребность в более сжатом выражении характеристики насоса. Тогда строят одну характеристику Q-H, помечая на ней точки с определенными значениями КПД. Зная для каждой точки характеристики подачу, напор и КПД, легко вычислить мощность.

При изменении частоты вращения, например 60% от номинала или 80% от номинала, характеристика Q-H насоса смещается ниже или выше номинальной.

При испытании и построении характеристики насоса, измеряют не только лишь подачу и напор, да и расход мощности и КПД, которые также наносятся на график.

По составленному графику устанавливается оптимальный режим работы насоса, соответствующий максимальному значению коэффициента полезного действия (КПД) насоса. Затем определяются значения подачи, напора и мощности, соответствующие наиболее выгодным условиям работы насоса. Такой режим работы называется “Рабочей точкой” насоса.

Рабочая характеристика насоса

Рабочая характеристика – это кривая, на которой отражена зависимость между подачей и напором насоса. На рабочей характеристике указывается рабочая точка.

Рабочая точка насоса – это точка на пересечении гидравлической характеристики сети и напорно-расходной (напорной характеристики) характеристики насоса.

Выбирают рабочую точку циркуляционного насоса уже на нисходящей ветки кривой Q-H. Это область устойчивой работы насоса. Восходящая часть кривой Q-H является областью неустойчивой работы, частых срывов подачи.

Мощность насоса при нулевой подаче имеет некоторое значение, которое называется мощность холостого хода. При работе на холостом ходу полезная подача (производительность) насоса равна нулю, а следовательно его КПД так же равен нулю – жидкость не перемещается. С возрастанием подачи КПД растет до своего оптимального значения, а затем начинает падать.

Техническая характеристика центробежного насоса дает достаточно полное представление о свойствах насоса в эксплуатации, его сильных и слабых сторонах, и его работе в трубопроводной сети.

Регулирование работы насоса

Изменение технической характеристики насоса или характеристики системы для обеспечения требуемой подачи называется регулированием насосной установки и осуществляется несколькими способами.

Регулирование воздействием на систему является наиболее распространенным и простым способом. В данном случае регулирование осуществляется задвижкой или вентилем, устанавливаемым обычно в непосредственной близости от насоса на напорном трубопроводе. Такой способ регулирования называется дросселированием.

Дросселирование на всасывающем трубопроводе не рекомендуется из-за опасности возникновения кавитации. Каждому положению задвижки соответствует своя характеристика системы и рабочая точка перемещается от исходного значения подачи к требуемому.

Другим способом регулирования работы насоса является регулирование изменением частоты вращения насоса. Этот способ позволяет свести к минимуму потери, не требует изменения характеристики систему, но предполагает использование привода с регулируемой частотой вращения, либо специальных устройств.

Остальные способы изменения технической характеристики насоса требуют вмешательства в его конструкцию, например возможно:
уменьшить напор применив входной направляющий аппарат
регулировать подачу насоса путем изменения угла установки лопастей рабочего колеса
для многоступенчатого насоса можно воспользоваться изменением числа работающих ступеней.

Видео по теме. Частные характеристики насоса

На практике техническая характеристика насоса может изменяться и комбинированным способом регулирования, например изменением частоты вращения и дросселированием.

Перед выпуском оборудования в эксплуатацию снимают частные характеристики насоса. Одной из таких кривых является кавитационная зависимость. Такой график показывает как изменяется напор насоса с изменением давления на всасе. Частные кавитационные характеристики насоса необходимы для определения минимального подпора на всасе и исключения появления кавитации.
