Как сделать инвертор из бесперебойника своими руками?

При выезде на природу, где не предусмотрены обычные для нас 220 В, задумываешься о приобретении инвертора. Останавливает цена. Но когда умеешь работать паяльничком и в состоянии разобраться, где в приборе либо устройстве плюс, а где минус, можно решить легкую задачку: сделать инвертор из бесперебойника своими руками. Если ИБП, присоединенный к сети 220 В, обеспечивает устройства питанием 12 В, то нельзя ли достигнуть оборотного эффекта: получать 220 В из 12 В? При соответственной доработке конструкции нет ничего неосуществимого.

Предлагаемый вариант рассчитан на внедрение авто аккума в качестве основного источника питания. Не владея наименьшими познаниями по электротехнике, браться за изготовка инвертора не нужно.

В чем заключаются конфигурации, дозволяющие получить инвертор из бесперебойника, обычно, с отслужившими аккумами?

Разглядим процесс реконструкции в общем плане, обращая внимание на критические для будущей эксплуатации инвертора моменты, потому что ИБП различных компаний и моделей имеют конструктивные различия.

Моделирование инвертора из ИБП

В процессе преобразования придется разобрать ИБП, извлечь избыточное, доработать конструкцию, проверить и собрать. Нужен стандартный набор инструментов монтажника: паяльничек, отвертки, кусачки, тестер. Понадобятся и запчасти, которые отсутствуют в разбираемом блоке: провод сечением от 4 кв. мм, разъемы, пара обычных крокодильчиков либо провод с вилкой авто прикуривателя, затратная розетка, кулер, защитная сетка, крепеж, изолента. Может быть, заблаговременно стоит приготовить дрель для работы с корпусом.

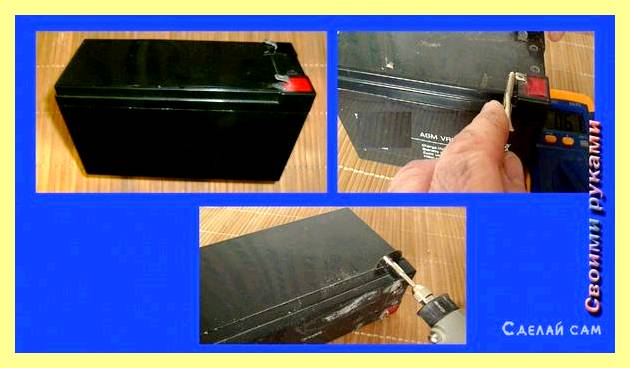

Аккуратненько разбираем корпус, вынимаем аккумулятор. Если изготовителем предусмотрена разборка корпуса на отдельные панели, стоит ее произвести: удобнее будет работать. Проще начать с монтажа входа, другими словами подачи 12 В. Конкретно на плате найти плюс и минус, позже подпаять либо высадить на надлежащие разъемы красноватый к плюсу, темный к минусу то, что будет идти к прикуривателю либо впрямую к клеммам аккума.

Сейчас увлечены выходом. Провода, которые вели к трехштырьковому разъему подачи на ИБП 220 В, отпаиваем либо отсоединяем. На их место монтируем провода нужной длины (для выносной розетки – сантиметров 70, если розетка планируется непосредственно на корпусе – 20-30 см). Подводим провода к розетке.

Читайте так же: Как сделать блок питания из бесперебойника своими руками?

Черновая модель готова. Эксплуатировать ее нельзя, но проверить можно. Не собирая корпус (с ним предстоит поработать), подключаемся к аккумулятору и замеряем напряжение в розетке. Должно получиться порядка 160-180 вольт.

Если система молчит, возможно, в старом ИБП плата преобразователя нерабочая.

Окончательная сборка

Осталось заключить работающую схему в прибор, попутно изменяя и дополняя конструкцию.

Сначала демонтируем лишние разъемы, кнопки с соответствующими проводами, сигнальный динамик. Освобождается пространство под установку одного или двух кулеров. Их установка защитит устройство от перегрева. Логично соорудить сквозную вентиляцию. Для поступления воздуха в корпус придется высверлить отверстия или вырезать окошки. Вырезанные отверстия следует прикрыть защитной сеткой во избежание попадания пыли и грязи. Подсоединяются кулеры к 12-вольтовой ветке.

Все соединения проверяются, провода укладываются внутри корпуса, по мере надобности крепятся. Нужно убедиться, что вентиляторы плотно заняли свои места. Иногда после изъятия оригинальных аккумуляторов трансформатор оказывается слабо зафиксированным, поэтому нужно дополнительно укрепить его, например, удерживающей пластиной (не металлической).

Предусмотреть крепление розетки на корпусе или просверлить дополнительное отверстие для вывода проводов.

Неплохо установить отдельный выключатель: скорее, для защиты автомобильного аккумулятора от полного разряда, в случае если забудете отключиться. Также можно разработать электронную схему, срабатывающую при заданном уровне заряда.

Преимущества самодельного инвертора

В качестве образца рассматривались источники бесперебойного питания относительно простой, бюджетной конструкции, когда, исходя из соображений стоимости, вместо замены отслуживших аккумуляторов покупается новый блок питания. В данном случае действительно получается почти бесплатный инвертор с неплохими техническими характеристиками.

Если исходный бесперебойник отдавал подключаемой технике 500 Вт, то теоретически он столько же отдаст и в виде инвертора. Практически данная величина меньше. Но, например, общую нагрузку в 350-400 Вт он спокойно потянет. Ограничение – время, на которое хватит зарядки аккумулятора. С учетом нынешней тенденции к уменьшению энергоемкости используемых приборов, при отсутствии электричества и без света не останешься, и мобильные устройства подзарядишь.

Имеется возможность воспользоваться электроинструментом. Это удобно, когда в дачном доме электричества еще как бы нет, а проводку делать надо. Вручную можно, но это намного сложнее.

Читайте так же: Как сделать зарядное устройство из бесперебойника своими руками?

На весе получившегося устройства останавливаться не имеет смысла: автомобилю 3-5 кг не помеха.

Но при частом пользовании инвертором нужно помнить о подзарядке аккумулятора или иметь запасной.

Итак, имеет смысл достать из кладовки или гаража списанный из-за неисправности источник бесперебойного питания, немного модифицировать его и получить исправный преобразователь постоянного тока с напряжением 12 В в переменный ток напряжением 220 В.

Узнаем, что можно сделать из старого бесперебойника от компьютера

Каждому наверняка знакома ситуация, когда при смене техники на более новую не знаешь, что делать со старой, уже отжившей свое, но пока вполне исправной. Если нужды в использовании старого компьютера по прямому назначению нет, то можно придумать новые назначения для его составных частей. Для этого полезно будет знать о том, что можно сделать из бесперебойника для компьютера.

Что можно сделать?

Из старого бесперебойника может получиться множество устройств по-быстрому. Кроме всего прочего, среди них следует особо отметить полезные в быту:

• зарядное устройство;
• простой инвертор;
• ИБП для газового котла;
• источник 12 вольт (для магнитолы и других целей).

Зарядное устройство

Чтобы из старого бесперебойника сделать зарядное устройство, действовать нужно следующим образом:

1. во-первых, определяются первичный и вторичный контуры трансформатора;
2. на первичный подается 220 В путем врезки в цепь регулятора напряжения (подойдет реостат для лампочки);
3. мост примерно на 40-50 ампер подключается ко вторичной трансформаторной обмотке;
4. соединить клеммы и соответствующие полюса аккумулятора.

Калибровка напряжения будет осуществляться импровизированным регулятором в пределах 0-15 вольт.

Контролировать уровень заряда придется согласно индикатору или с помощью вольтметра.

Простой инвертор

Из трансформатора без аккумулятора получится рабочий инвертор для автомобиля. Процесс сборки будет происходить по следующей схеме:

1. разборка бесперебойника: удаление аккумулятора, откус клемм, зачистка концов;
2. поиск разъема для подключения к сети (при наличии разъема, его следует удалить, при отсутствии – от платы откусываются провода, концы зачищаются);
3. провода от аккумулятора с помощью паяльника необходимо соединить с проводами от расположенного на задней панели разъема, места пайки не изолируются;
4. к устройству припаивается гнездо прикуривателя с соблюдением полярности и изоляцией мест пайки;
5. исключается внутренний динамик устройства (отрывается плоскогубцами или снимается плата);
6. сборка корпуса путем добавления стандартных розеток (для некоторых ИБП они уже включены в изначальную конструкцию).

Читайте так же: Подробно объясним, как подключить бесперебойник к компьютеру

ИБП для газового котла

Компьютерный ИБП подойдет и для газового котла. Процесс преобразования стоит производить следующим образом:

1. удаление неисправного блока питания;
2. создание контактных зажимов с учетом соблюдения полярности (лучше сделать зажимы разного цвета для обозначения плюса и минуса) путем проделки 2-х отверстий, фиксации контактных зажимов и припайки к ним ранее подходящих к внутреннему блоку питания от компьютера проводов;
3. для недопущения преждевременной поломки устройства из-за перегрева потребуется монтаж вентиляторов с корпусом или без, подключаемых последовательно (для их запуска рекомендуется использовать светодиод, припаяв его выводы к обмотке маленького реле, причем к одному из контактов реле потребуется припаять провод от входящего “+” батареи аккумулятора, а ко второму – свободный провод красного цвета от вентилятора, другой свободный провод черного цвета припаивается к минусу батареи).

Источник 12 вольт

Вышедший из строя бесперебойник можно адаптировать и под источник 12 вольт. Делается это до боли просто. Во-первых, к шнуру бесперебойника потребуется подсоединить розетку. Для этого от него первоначально отрезается один конец. После выполнения этой процедуры с помощью бесперебойника уже можно заряжать телефон. Путем дальнейших несложных преобразований, описанных выше, можно увеличить мощность самодельного устройства (см. часть про инвертор).

Таким макаром, старый бесперебойник из компьютера подойдет для различных целей. Описанные устройства – лишь неполный список того, что можно сделать, обладая элементарными знаниями в физике.

Поэтому рекомендуем не спешить выкидывать старый компьютер – внутри может найтись много всего интересного!
Полезным будет просмотр следующего видео на данную тему

Также обращаем повышенное внимание всех наших читателей на необходимость неукоснительного соблюдения техники безопасности и мер предосторожности.

Инвертор из 12V в «220V» своими руками из старого ИБП Ippon

Был старый Источник Бесперебойного Питания ИБП с умершим аккумулятором марки ippon back power pro 400
Платы у модельного ряда ippon back power pro 400 — 800 около одного данный способ должен к ним подойти
Модернизация увеличение мощности

Полный размер

Для поиска схемы в интернете в бейте номер платы Можно так же ее назвать ревизия, схема, даташит, шасси У меня номер такой 098-17138-01-S2

на примере ippon back power pro400 098-17543-01-s2

Полный размер
Охлаждающая система и вывод подключений

Длина подключения к акб должна быть как можно меньше, и толще не меньше родных

Полный размер

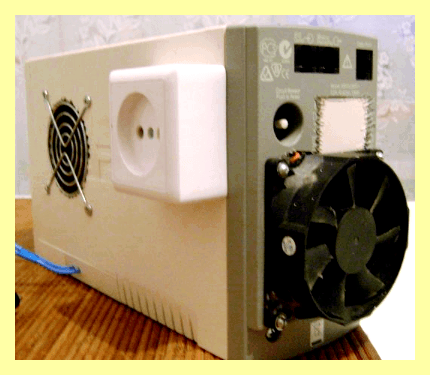

Установка Кулеров в корпус ИБП

Полный размер

В инвекторной части должны быть все ключи 1 отвечает зарядка акб, другие 4 по 2 параллельно для преобразования с акб
Выпаять резистор R83 300 ом 5% в место него Впаять Кулеры полярность можно посмотреть рядом на конденсаторе С24. Обязательно должно быть что то или резистор или кулера!
Выпаяный резистор R83 ом 5% паралельно припаять к резистору R31 для регулировки тока для LM317 линейного стабилизатор снимает с него падение напряжения и использует для того чтоб ограничить ток. В конечном итоге увеличиваем ток на котором будет стабилизировать данный стабилизатор.

Диод D13 нужно заменить на более мощный стандартный 1А поставить как минимум 1,5А.
Для ускоренного заряда увеличения напряжения, дополнительно припаять диод шоттки (меньше потерь падения напряжения) (минимум 1.5А 20В) параллельно D13 через тумблер.

Отключить или отпаять звуковой сигнал чтоб не надоедал

Полный размер

Доп Функции
Галочка и паяный резистор
Выпаяный резистор и маркировка No

1. Режим GRN (Green power control) при включенном режиме и работе ибп от акб потреблением менее 100Ват отключит ИБП через 5 минут, потому что не поймет что у него что то подключено и для защиты АКБ выключится чтоб еще раз не разряжать можно так же сделать через тумблер.
Для отключения данного режима GRN отпаять ногу резистора R15A

2. Работа Автоматического Регулятора Напряжения (AVR), При отклонении входного напряжения на величину от 10% до 25%

Полный размер

3. STD стандартный режим впаяны оба резистора R5A, R5B

отпаять R5A, чтобы перевести UPS в режим STEP.
Тогда должна будет заработать к тому же ступенчатая стабилизация напряжения.

Режим GEN выпаяны оба резистора R5A, R5B

4. выдаваемая мощность (платы заточены под разные нагрузки)
500VA R3B впаян R3C нет
400VA R3B и R3C нет
700VA R3B и R3C нет

Полный размер

оставлять лучше режим 220В потому что от его значений работает AVR

Полный размер

Полный размер

При работе от АКБ добавить дополнительный или более мощный конденсатор для питания 4 ключей они берут импульсами конденсатор будет сглаживать и отдавать на ключи (мосфеты).

Полный размер

Параллельно подключить 2 трансформатор к 1 и разместить в корпусе, для критических нагрузок для уменьшения перегрева 1 трансформатора

Полный размер

Полный размер
усиленная зарядка

Полный размер
разъем 220

Зарядное устройство для АКБ из бесперебойника своими руками

Полный размер

Полный размер

Полный размер

Сделано на основе видео Ippon BPP и автоАКБ, подробно о переделках на плате.

Рекомендую посмотреть видео с 22:23
У кого инвертор установлен для системы отопления (котла) для информации посмотреть с 25:49

Полный размер

Разница наполнения АКБ Пластинами и их сульфатация

Полный размер
с пластиковыми вставками в банках пластин меньше

Полный размер
пластин больше

Полный размер
