Двускатная или четырёхскатная крыша?

Представляет собой сложную комбинацию из различных конструкций и видов вальмовых крыш. Имеет различные уровни линий конька, соединений и наклон скатов.

Вальмовая

Посреди бессчетных типов кровли более жесткой и стильной, считают вальмовую крышу, состоящую из 4 скатов, устанавливаемых под наклоном и препятствующих попаданию осадков на фасад строения.

Дома с таковой кровлей смотрятся утонченно и нарядно, но, архитектурное решение просит грамотных расчетов, неважно какая ошибка сказывается на прочности и долговечности строения.

Что такое вальмовая крыша — определение и описание

Конструкция состоит из трапециевидных 2 скатов, размещаемых напротив друг дружку, и 2 треугольных, начинающихся от конька и идущих до карниза. У кровли отсутствуют фронтоны, но по периметру на этом же уровне устанавливается карнизный свес, предотвращающий попадание воды на фасад и придающий крыше уникальный вид.

По краям конструкции торцевые скаты либо вальма, соединяются ребрами, расположенными под наклоном. Диагональные стропила идут к углам строения, а главные, делая упор на мауэрлат, поддерживают и крепят конек конструкции.

Справка! Угловые ребра, соединяющиеся в точке, где размещается несущая балка конька, присваивают конструкции твердость, предупреждают деформирование.

Плюсы и минусы

• С вальмовой крыши просто сходит снег.
• Карнизные свесы, что инсталлируются по периметру кровли, защищают фасад строения от дождевых потоков.
• Благодаря тому, что все скаты устанавливаются под огромным наклоном, миниатюризируется ветровая и снеговая нагрузка, при ураганном ветре либо снегопаде элементы конструкции не разрушаются.
• Строение с вальмовой кровлей смотрятся элегантно.

К суровым минусам конвертной кровли относят:

• высшую цена установки конструкции;
• большой расход материала для настила;
• малую площадь чердака.

Отсутствие фронтонов не дает способности обеспечивать наружное освещение, потому в конструкции прорезают просветы для мансардных окон, которые монтировать труднее, чем обыденные. Крыша, содержащая много частей, выходит тяжеленной по весу, и фундамент строения, на который она устанавливается, должен быть крепким и устойчивым.

Критерии выбора

При ограничении в бюджете стоит выбирать более ординарную конструкцию, установка которой можно выполнить без помощи других, не нанимая строителей.

При монтаже плоской либо двускатной кровли, не надо обустраивать сложную стропильную систему, что уменьшает количество строительного материала, упрощает работу. Но из-за наименьшего угла ската такие кровли подвержены лишним снеговым и ветровым нагрузкам.

Справка! Вальмовая кровля популярна в западной Европе и нередко употребляется для домов с мансардой, подходит и для беседок, и для двухэтажных особняков.

Для тех, кому денежный вопрос не мешает, аспектом выбора служат достоинства вальмы:

• Не задерживает снег на поверхности.
• Проявляет стойкость к ветровой нагрузке.
• Присваивает дому красивый вид.
• Сохранение и равномерное рассредотачивание тепла в чердачном помещении.

Типы конструкций

Не считая традиционной вальмовой конструкции, есть другие разновидности 4-скатной кровли:

• Ломаная стоит дороже, но позволяет чердачное помещение использовать под комнату. Может быть, для вас будет любопытно выяснить о том, как сделать ломаную крышу своими руками, в том числе и с мансардой.
• У шатровой крыши, больше подходящей для квадратных строений, диагональные ребра соединяются в одной точке (о том, как сделать шатровую крышу своими руками, читайте тут).
• У полувальмой кровли, как и у классической конвертной, 2 типа скатов – в форме трапеции и треугольника, но последние укорачиваются за счет установки фронтона. Об особенностях конструкции и обустройстве полувальмовой крыши своими руками читайте тут.
• У крыши голландского типа боковые скаты длиннее сторон треугольника. Она не задерживает осадки, проявляет устойчивость к ветровой нагрузке.
• Датская кровля отличается укороченными вальмами, размер которых уменьшает фронтоны, что монтируются в ее высшей части.

Больше о разновидностях и типах вальмовых крыш читайте в этой статье.

Устройство

Основа вальмовой крыши состоит из следующих элементов:

• Конек — вершина крыши и опора для стропил.
• Вальмы — треугольные скаты над торцевыми стенами.
• Скаты — 2 трапециевидных ската, начинающихся от конька и заканчивающихся свесом.
• Ребра – места соединения трапециевидных скатов и вальм.
• Стропильная система — различают 3 типа стропил: диагональные, промежуточные и короткие нарожники. Подробно о подготовке и этапах монтажа стропильной системы вальмовой крыши мы рассказывали здесь.
• Усиливающие и формирующие кровлю элементы – шпренгели, подкосы, стойки, обрешетку и т.п.

Подробнее об устройстве вальмовой кровли читайте тут.

Отличия для для разных строений

На террасах, банях, сараях четырехскатная кровля из-за сложности монтажа применяется, в отличие от частных домов.

• Для квадратных строений рекомендуют выбирать шатровую конструкцию, треугольные скаты, которой сходятся в одной точке.
• Для прямоугольных подойдет классическая вальмовая.
• Для террасы или пристройки малой ширины устанавливают висячие или наклонные под углом до 40° стропила, опирающиеся на балки перекрытия или на основание.
• Для беседок вальмовая кровля – достаточно популярный вариант. За счет небольшого объема она достаточно проста в монтаже.
• При строительстве одноэтажных домов и коттеджей в северных регионах чердачное пространство увеличивают и защищают фундамент от косых дождей, выбирая крышу голландского типа с небольшим скатом, примыкающим к коньку. Также есть возможность обустроить мансарду.
• В частных 2-этажных домах четырехскатная конструкция не только лишь обеспечивает создание третьего этажа, приспособленного для проживания, да и защищает фасад от снегопадов, ливней. Используя натуральные материалы для настила, создают красивое здание с колоритным дизайном.
• Для многоэтажек четырехскатная конструкция не годится, максимальная высота – 3 этажа.

Справка! Сохраняет тепло, способствует эффективному сжиганию топлива датская кровля с наклонными вальмами, поскольку в районе выхода трубы остается свободное пространство.

Стоимость такой кровли

Чтобы рассчитать цену м2 под ключ, определяют:

• величину крутизны скатов;
• размеры конструктивных элементов;
• расстояние между стропилами, их габариты.

За монтаж 1 кв. м мауэрлата строители просят от 400 до 450 р., шаговой обрешетки – 185 или 200, коньков – от 580. За установку квадратного метра висячей и наклонной стропильной системы специалисты берут более 500 рублей.

Правильный монтаж своими руками

1. При самостоятельном монтаже каркаса стропильной системы сначала собирают отдельные элементы.
2. Опорный брус, передающий нагрузку от кровли к стенам, укладывают по периметру строения на прокладку.
3. На мауэрлат и лежень помещают балки перекрытия 2-этажа, к которым фиксируют стропильную систему.
4. Стропила фиксируют в 2 местах – снизу на мауэрлате, сверху на коньковый прогон, устанавливают накосные стропила.
5. Для повышения устойчивости каркаса монтируют распорки и затяжки.
6. Под кровельный материал делают обрешетку из досок или фанеры.
7. Укладывают слои кровельного пирога.
8. Для улучшения циркуляции воздуха к стропилам монтируют контробрешетку.

Больше о том, как правильно сделать вальмовую крышу своими руками, читайте в отдельной статье.

Из видео узнаете, как собрать стропильную систему вальмовой крыши:

Расчеты

• ветровую нагрузку в местности;
• объем осадков;
• вид материала для настила.

Кроме того, рассчитывают шаг и сечение стропил. Чем меньше шаг, тем меньше нагрузка на каждый метр стропильной ноги, и тем меньшее сечение пиломатериала можно брать.

Очередной параметр, влияющий на сечение — это пролет стропильной ноги, т.е. расстояние между двумя точками опоры. Читайте здесь, как правильно рассчитать стропильную систему.

Для определения основных параметров кровельной конструкции разработаны строительные калькуляторы, использующие нормативы и формулы. Определение высоты кровли находится в зависимости от выбранного угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в каком одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA

Высоту кровли необходимо определять правильно, если ее монтировать выше, чем требуется по расчету, увеличиваются затраты на материал. Когда конструкция ниже оптимального значения, возникает необходимость в монтаже дополнительных опор.

Для определения площади крыши складывают площади вальм, умноженные на 2.

• h – высота ската (расстояния от карниза до торца конька);
• b — длина карниза ската.

Более подробно расчет вальмовой кровли мы разбирали в этой статье.

Виды материалов

Для вальмовой крыши используют разный материал – штучный и листовой.

• Металлочерепица, изготовляемая методом профилирования из стали, обрабатывается полимером, защищающем кровлю от солнца и влаги. При настиле этого материала не усиливают стропила, не используют специальное оборудование. Больше о строительстве вальмовой крыши из металлочерепицы узнайте здесь.
• Мягкая кровля, которую делают из органических волокон, с течением времени рассыпается, боится огня, чаще используется для настила крыши беседок, террас.
• Композитная черепица выглядит нарядно и отличается высокой прочностью, но стоит дорого. Стальные листы, из которых производится такой материал, обрабатывают защитным составом, покрывают гранулированным камнем.
• Профнастил радует дешевизной, разнообразием окраски, но летом нагревается на солнце, не устойчив к коррозии, применяется для вальмовых крыш, устанавливаемых чаще на беседках.
• Ондулин, выполняемый из битума и прессованной бумаги, не ржавеет, не выделяет токсины. Гибкие и прочные волнистые листы, выглядят нарядно, используются в вальмовых крышах, но имеют шероховатую поверхность, на которой собирается грязь, гнутся под давлением.
• Кровля из матового или глянцевого фальцевого материала служит более 50 лет, производится из меди, титан-цинка и используется в сложных конструкциях.

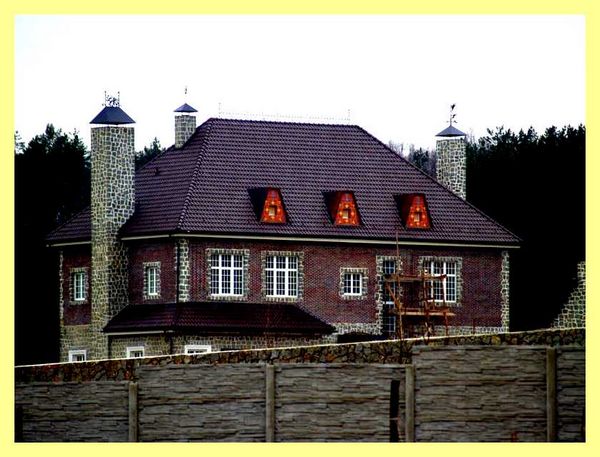

Фото красивых вариантов для одноэтажных и двухэтажных частных домов

Кровля с 4 наклонными скатами способна превратить одноэтажный дом в элегантное здание, в каком хватит места и для обустройства кабинета, и для оборудования на образовавшемся чердачном помещении отдельной комнаты для младших членов семьи.

Ломаная крыша, высшая часть в какой пологая, а нижняя крутая, увеличивает внутреннюю площадь строения, придает зданию шарм и оригинальность.

ФРОНТОН НЕ НУЖЕН / фронтон расход кирпича/ фронтон лишний вес

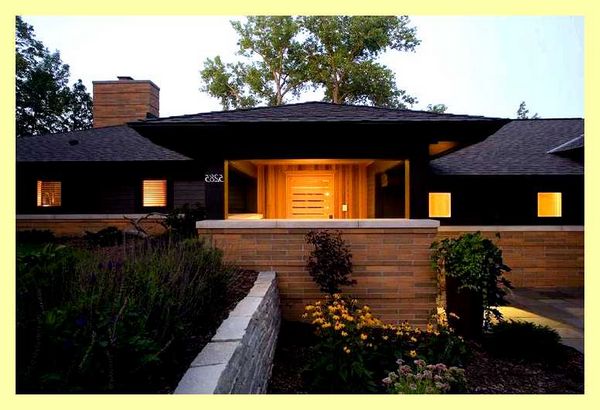

Шатровая вальмовая кровля со строгим дизайном – отличное решение для частного дома квадратной формы.

У классической модели вальмой кровли с эркером диагональные ребра опираются на коньковые прогибы, свесы установлены на этом же уровне.

Заключение

Четырехскатная крыша делает строение привлекательным, предотвращает попадание осадков на фасад здания, проявляет устойчивость к сильным ветрам, радует долговечностью.

Виды вальмовых крыш: с эркером, кукушкой, балконом и другие

Вальмовая крыша — легко узнаваемый распространенный вид скатной кровли.

Характерная особенность, это наличие вальм — треугольных торцевых скатов. Вид сверху напоминает конверт.

Данный вид кровли имеет преимущества и недостатки в каждой разновидности.

Классификация видов

Вальмовые крыши надежно защищают строение от осадков.

Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.

Классическая

Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. Зависимо от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.

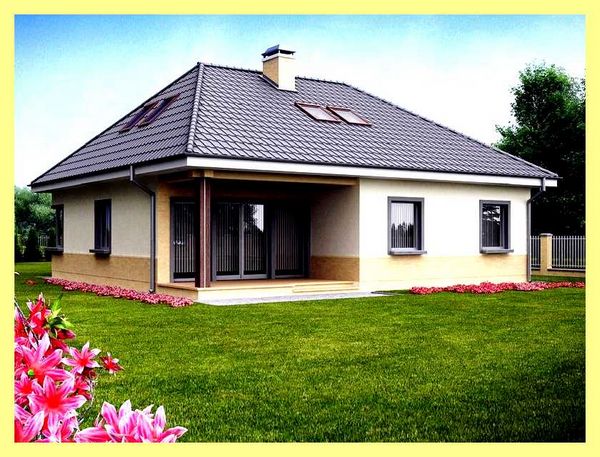

Так классическая вальмовая крыша выглядит на фото:

Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.

Свесы располагаются на равной высоте.

Полувальмовая

Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам. Половинчатая вальма располагается сверху фронтона или снизу от него.

Голландская

Отличается от стандартной укороченными треугольными скатами. Разница высоты скатов приобретает форму трапеции.

Под укороченным треугольным скатом удобно разместить балкон или террасу.

Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех боков. Кровля устойчива к сильным порывам ветра.

В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

Фото стропильной конструкции голландской крыши:

Датская

Треугольный скат разделен на две части. Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.

Вальму стандартно опирают на мауэрлат. В высшей части до конька сооружают фронтон.

Шатровая

Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг дружке треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.

Такая система прекрасно подходит для укрытия домов квадратной формы, где все стены равны друг дружке. Часто применяются при строительстве беседок.

Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему.

Используют наслонный, висячий тип стропильных ног.

При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.

Ломаная мансардная

Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы. Все скаты разной площади, под разным углом.

Позволяет наиболее рационально использовать пространство под кровлей, увеличивает площадь дома. Придает интересный вид зданию.

Так выглядит ломаная крыша:

В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.

У висячих стропил отсутствует опоры внутри. Они опираются на внешние опоры. У наслонных внутренняя опора есть.

Многощипцовая с двухскатной системой

Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.

Стропильная конструкция многощипцовой имеет вид множества двухскатных элементов треугольной формы. Вид напоминает комбинация шатровой и двухскатной крыши. Стропила опираются на коньки.

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Обычно, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

С эркерами

Эркер, является частью внешней стены здания, которая выступает от основной линии, образуя дополнительное внутреннее пространство.

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

• прямоугольные;
• полукруглые;
• многогранные.

Разные по этажности:

• одноэтажные;
• многоэтажные;
• с балконом;
• мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

Вальмовая (шатровая) крыша. Продолжение.

Фото вальмовой крыши с эркером:

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

1. увеличивает полезное пространство чердачной зоны;
2. организовывает естественное освещение;
3. делает дизайн дома более интересным.

Имеет разную форму крыш:

• односкатная;
• двускатная;
• арочная;
• вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

Стропильная система относительно проста: два ската формы прямоугольной трапеции, один треугольный скат.

С фронтоном

Любая вальмовая крыша может иметь фронтон. Однако если фронтоны будут располагаться по обеим сторонам, вместо треугольных скатов, получиться классическая двухскатная крыша.

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

• килевидное;
• лучковое;
• полукруглое;
• прерванное;
• разорванное;
• самцовое;
• трапециевидное;
• треугольное.

Стропильная система состоит из:

• фронтонных стропил;
• коньковых прогонов;
• балок перекрытия;
• затяжек;
• стоек.

С ендовой

Ендова — угол внутренний, образующийся на стыке двух наклонов крыши. У классических вальмовых, шатровых ендовы нет.

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, зависимо от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов.

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Оконные конструкции могут быть вмонтированы в плоскость кровли или обустроено вертикальное остекление. Вертикальное остекление возможно в разных вариациях:

• с боковыми стенами и без них и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. В большинстве случаев делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким макаром, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг дружке. Разные формы, длины боковых частей кровли смещают стропильную группу на искосок.

Виды кровельных покрытий

Кровельное покрытие внешний финишный слой, который обеспечивает защиту крыши и здания от воздействия атмосферы. Выполняет звукоизоляцию и гидроизоляцию. Существуют штучные и листовые покрытия. Изготавливаются из различного сырья. Различаются способом монтажа, длительностью эксплуатации.

Каждый вид имеет свои плюсы и минусы.

Профнастил и другие листовые материалы

Изготавливаются из разных современных материалов в виде листов. Монтаж листовых материалов осуществляется быстрее штучных. Имеют разные формы, цвета. Отлично выдерживают атмосферные нагрузки.

1. Металлочерепица. Стальной оцинкованный лист, покрытый, грунтовкой, полимером, защитным лаком. Монтаж к решетке нахлестом листов друг на друга 45 мм, максимум 150 мм, осуществляют саморезами. При небольшом уклоне стыки герметично изолируют. Долговечное покрытие.
2. Профнастил. Оцинкованная сталь холодной прокатки с прямоугольным или волнистым профилем. Имеет полимерную защиту. Монтаж нахлестом около 20 см. на саморезы к обрешетке.
3. Ондулин. Экологичный, водостойкий материал из целлюлозы, пропитанной битумной смолой с полимерами. Окрашен термостойкой краской на основе полимеров. Монтаж продольным нахлестом более 30 см на специальный крепеж.
4. Шифер. Волнистый материал на основе цемента и асбеста. Укладка в перехлест на одну-две волны на подкладку из рубероида или пергамина гвоздями.
5. Фальцевая кровля стальная. Стальные листы с цинковым покрытием или без него. Покрывают полимером. Монтируются специальными соединениями — фальцами.
6. Фальцевая кровля медная, алюминиевая. Красивый, долговечный материал, с аналогичным способом монтажа, как стальной аналог. Крепеж подбирается только из алюминия, меди.

Мягкая кровля

Вид покрытия прочных, эластичных современных материалов. Основа пропитывается битумом и полимерами. Долговечный материал с отличной звукоизоляцией.

Гибкая черепица. Стеклохолст с битумной модифицированной пропиткой, покрытый слоем базальтовой или сланцевой крошки. Монтаж на сплошную обрешетку из ОСП или водостойкой фанеры.

Штучные материалы

Выполнены из различных материалов в виде отдельных элементов небольших размеров. Каждый элемент индивидуально фиксируется на обрешетку.

1. Керамическая черепица. Вид покрытия, проверенный столетиями. Глина высокотемпературного обжига. Вес плиток от 2 кг. Виды:
   • плоская ленточная;
   • пазовая ленточная;
   • пазовая штампованная;
   • рядовая керамическая;
   • одноволновая;
   • двухволновая;
   • желобчатая.

Заключение

Современные материалы помогут сделать крышу разной сложности под индивидуальные финансовые возможности. При любом покрытии, сложности форм стоит обращаться только к профессионалам, обязательно соблюдать технологию строительства, сделать предварительные правильные расчеты.

Похожие статьи

• Четырехскатная крыша стропильная система видео

  Стропильная система вальмовой крыши Очередной момент: на устройство именно этой формы крыши требуется достаточно много материала, как стропильного, так и…

• Шифер на крыше фото

  Как уложить шифер на крышу одному человеку без помощников Напишите в комментах, как думаете – стоит использовать асбестовый волнистый шифер для покрытия…

• Шкафы на балконе фото 2016 современные идеи

  Встроенные шкафы на балконе Если ваш балкон обшит древесными плашками с соединением шип-паз, разумно избрать их для строительства шкафа, который…

• Чертеж крыша дома

  ВАЛЬМОВАЯ КРЫША Проще НЕКУДА!!! Вальмовая Стропильная СИСТЕМА После ввода всех исходный характеристик, вы получаете полный отчет, в каком содержится…
