Каркас дачного туалета. Своими руками. Часть 2.

Ещё до начала строительства рекомендуется определиться с местом установки «нужника» на приусадебной территории. Обычно выбирают ту часть дачного участка, где поблизости нет насаждений, источников воды, построек для приёма пищи.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

Дачные туалеты – простые конструкции, главное предназначение которых обывателю понятно без лишних слов. Однако в погоне за совершенствованием ландшафтной картины дачники отказываются от классики жанра. Обычные каркасные скворечники с завидной скоростью сменяются конструкциями в виде шалаша. Смотрятся они интересней, согласны?

Любителям дачной жизни мы предлагаем лучшие чертежи дачного туалета типа шалаш. Представляем к ознакомлению несколько модификаций, каждая из которых отличается оригинальностью, удобством и продуманностью решения. В помощь мастеровитым хозяевам в статье приведены инструкции по сборке и установке важных бытовых объектов.

Устройство туалета в виде шалаша

Конструкция шалаша, в первую очередь, привлекательна простой и оригинальной формой. Постройки в таком дизайне обычно применяются под сооружение хозяйственных погребов. Теперь вот мода на «шалаши» подошла вплотную и к дачным туалетам.

Проекты треугольных призм с двухскатной кровлей быстро обретают популярность в обществе владельцев приусадебных хозяйств.

На замену классическим прямоугольным туалетам дачники всё чаще предпочитают ставить простые, но достаточно оригинальные конструкции треугольной и трапециевидной формы. Так называемые туалеты-шалаши установлены и успешно обслуживают владельцев многих фазенд

Один из вариантов, представленный стандартным чертежом дачного туалета серии шалашей, возвышается на 2,5-3 метра по высоте и занимает площадь 1,2 (2.00) х 1,0 (1,5 м) по основанию.

Этих габаритов вполне достаточно человеку среднего роста и такой же средней комплекции для комфортного пребывания внутри помещения дачного туалета. Поэтому владельцы современных приусадебных хозяйств предпочитают строить туалет-шалаш именно по такому чертежу

Крупных финансовых затрат здесь не предвидится. Физическая нагрузка в процессе строительства тоже невелика.

Из материалов обычно требуются:

  • деревянный брус (50 х 50 мм);
  • деревянный брус (150 х 150 мм);
  • доска шпунтованная половая (140 х 20 мм);
  • доска на обрешётку и обшивочная (100 х 12 мм);
  • кровельный материал;
  • лак, краска, крепёж.

Вовсе не обязательно ограничиваться только лишь применением указанных материалов. Учитывая разнообразие продуктов на строительном рынке, а также применяя простейшие чертежи дачного туалета под типичный шалаш, открываются широкие возможности в плане строительства и дизайна.

Так, вместо привычных досок с не меньшим успехом подойдёт листовая фанера. Обрешётку реечного типа удачно заменит сплошной настил. А вместо рубероида красиво ляжет на обрешётке битумная черепица. В общем, есть простор для неординарных идей.

Приложенные с удовольствием руки строителя создают вот такие конструкции шалашей, которые технически исполняют ещё и роль туалетов

Традиционными становятся конструкции подобного типа. Их чертежи распространяются повсеместно и применяются на практике.

Галерея изображений

Домик для туалета, именуемый в народе «шалаш», — самая простая и легкая в сооружении конструкция. Это решение не требует от исполнителя особых навыков, к тому же тратится меньше времени и стройматериалов

По сути, туалет-шалаш представляет собой двухскатную крышу с крутым уклоном. Один из двух ее фронтонов снабжается дверью и вентиляционным отверстием

Сооружают домики-шалаши по висячей технологии, т.е. устанавливают две или три треугольных фермы , соединяемые по горизонтали брусом обрешетки. Шалаши сооружают как над выгребной ямой, так и над сплошным деревянным или плитным бетонным фундаментом. Второй вариант применяется для установки биотуалетов

Конструктивных решений туалетов-шалашей великое множество. Есть вариации с возведением небольших стенок и с конструктивно более сложными крышами

Простая и экономная в сооружении конструкция
Сооружение по типу двускатной крыши
Возведение стропильной системы
Сказочный домик как развитие темы шалаша

Как построить дачный туалет-шалаш?

Производство работ осуществляется с помощью инструмента, часто используемого в условиях дачных хозяйств.

Для реализации идеи из чертежа в реальный дачный туалет-шалаш, строителю, в частности, нужны:

  • ножовка или электрический лобзик;
  • рубанок, стамеска, молоток, топорик;
  • метр строительный, карандаш простой.

Ещё до начала строительства рекомендуется определиться с местом установки «нужника» на приусадебной территории. Обычно выбирают ту часть дачного участка, где поблизости нет насаждений, источников воды, построек для приёма пищи.

Дачный туалет-шалаш разумно строить на высотном участке, не ближе 10-12 метров от жилых построек. Следует предусмотреть удобные подходы к сооружению на случай ассенизаторского обслуживания.

Постройка возможна на базе биотуалета или как проект с выгребной ямой (септиком). Рассмотрим оба варианта.

Дачный туалет своими руками Подробная инструкция

Домик для установки биотуалета

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Устройство биотуалета не требует значительных физических сил.

Чертежи туалета на даче своими руками

Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью — открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал.

В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

  1. По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
  2. Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
  3. Застелить утрамбованную поверхность рубероидом (гидроизоляция).
  4. Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
  5. Положить второй слой рубероида с некоторым запасом по границам периметра.
  6. На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.

Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку.

Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка. Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа.

Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.

Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но вместе с тем занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.

Простая конструкция с выгребной ямой

По такому же принципу строится шалаш для дачного туалета с выгребной ямой, но у этой конструкции есть свои нюансы. Первым нюансом видится сооружение выгребной ямы. Второй нюанс – накопитель необходимо сделать герметичным (нормы СанПиН). Чертёж в данном случае тоже отличается, так как помимо проекта шалаша, содержит ещё и проект ямы.

Распространенный чертёж классической схемы дачного туалета-шалаша, дополненного выгребной ямой. Конструкция не пользуется особой популярностью у дачников, так как эксплуатация её сопряжена с проблемой откачки и вывоза фекалий

Первым делом копают яму под емкость. Для дачного хозяйства вполне достаточно объёма 2-3 м 3 (максимум 5 м 3 ). Размер ширины ямы, как правило, равен размеру ширины конструкции шалаша. Днище делают с некоторым уклоном назад от туалета.

Стенки и дно ямы гидроизолируют, выкладывают кирпичом и штукатурят либо заливают бетонную опалубку по всему периметру. Так обеспечивается герметичность накопителя, что важно в большинстве случаев строительства таких объектов.

Наряду с герметичными схемами, практикуется также устройство выгребных ям с функциями дренажа в область открытого грунта. Строить выгребные ямы по таким чертежам допустимо, но только в местах с низким залеганием грунтовых вод.

Простой пример изготовления выгребной ямы для дачного туалета с функцией дренажа. Подобные решения дают возможность реже заниматься откачкой фекалий. Но эта схема стоков может стать опасной для самих же дачников

Однако лучший вариант — это всё-таки герметичная система, поэтому рассматриваем дальше строительство непосредственно изолированного варианта.

Задняя часть (примерно 2/3) верхней области накопителя закрывается плитой (металлической, деревянной или бетонной). Плиту оснащают люком, через который откачивают фекалии. Люк, согласно стандартному чертежу, размещается у задней стенки строения.

Дачный туалет своими руками

Оставшуюся часть верхней области закроет конструкция туалета-шалаша, которая разместится над выгребной ямой. При таком варианте строительства пол туалета укладывается и крепится на опалубке, как и основная конструкция.

Галерея изображений

Тем, у кого есть возможность перемещать туалет-шалаш по мере заполнения ямы, необязательно сооружать герметичную емкость. в этих случаях яму периодически просыпают торфом, а когда она наполнится на 2/3 закапывают, высаживая поверх нее плодовые деревья

Для установки шалаша над выгребной ямой без откачки котлован перекрывают балками. Сверху укладывают лаги и дощатый настил, который несложно будет демонтировать, сжечь или перенести на новое место

Если у дачников нет возможности периодически перемещать туалет на новое место, то выгреб устраивают в виде герметичной бетонной или кирпичной ямы

В случае устройства ямы с откачкой рекомендовано в перекрытие делать отдельное отверстие для откачки, чтобы не качать содержимое через стульчак

Дачный туалет своими руками за 7500 руб — 22 фото

Вот такой вариант дачного туалета построил бывший хозяин участка — сооружение пошло под снос.

Строительные базы предлагают готовые туалеты, но покупать нечто, что можно без труда сделать своими руками желания не возникало. Набросал чертеж туалета на скорую руку и приступил к постройке.

На каркас взял брус 60х60 мм. Для строительства можно взять и 50х50 мм, меньше уже не стоит. 3-метровый брус стоит порядка 2-3 долларов.

После этого его необходимо разрезать по нужным размерам. Для этого сгодится и обычная ножовка, но, если в распоряжении есть электроинструменты, постройка дачного туалета своими руками значительно ускоряется.

Собираем основание туалета для дачи.

Чертежи туалета на даче своими руками

На фото не видно, но первая попытка сделать каркас была не совсем удачной. Будущий туалет приобретает очертания.

Теперь необходимо покрыть каркас для защиты от влаги, плесени и прочей ерунды — защитить дерево. В данном случае было использовано средство Биотекс. Для этих целей в магазинах без труда можно найти специальные средства для защиты древесины. Сойдет и простая олифа, если есть в закромах. На худой конец — и масляная отработка.

Но туалет для дачи лучше строить на века. Если есть деньги — не экономим.

Приступаем к обшивке. Для этого используем вагонку, но опять же, зависит от финансовых возможностей и наличии материалов. Для обшивки туалета сгодится также:

Список можно продолжать долго. При использовании деревянных покрытий не забываем обрабатывать их защитными средствами!

Фото туалета сбоку.

И еще одно фото с другого ракурса.

Внутренняя часть гальюна.

Дачный туалет своими руками

После создания каркаса и стен, переходим к установке двери. Туалет на даче без двери? Вы точно рискуете стать главным героем на фото в интернете! Обычно окошко в двери представляет собой дырку, но в данном случае удалось найти окошко от стиральной машины.

Иллюминатор!

Туалет с открытой дверью.

Следующий этап — монтаж сиденья. Обратите внимание на фото: внутренняя часть стен также обработана. Для этого использовалось средство «Пинотекс» белого цвета. Наносилось в два слоя.

Для красоты и защиты стыков зашиваем их наличниками. Крышу делаем из профнастила. С ним работать проще всего, к тому же, он не сильно боится погодных явлений. Выбор материала, как всегда, зависит только от вас.

Чертежи туалета на даче своими руками

Туалет на даче своими руками готов!

Чертежи туалета на даче своими руками

Теперь осталось прикрепить будку к основанию и можно пользоваться. Закреплю на бетонном кольце, на стальных шпильках. И не сдует, и не унесут. По проекту на даче планируется два туалета (внутри и снаружи), поэтому об утеплении не беспокоился.

Общие затраты на постройку составили 7500 руб (около 100 долларов). Времени — две недели, по вечерам.

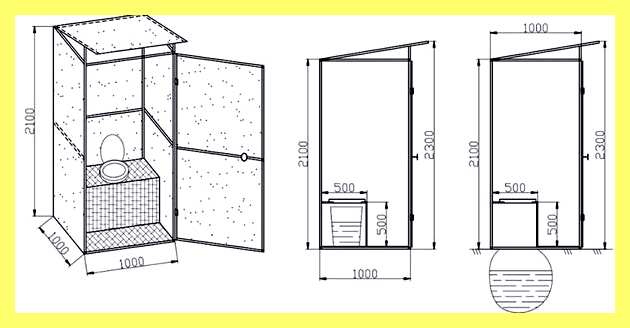

Чертеж дачного туалета: популярные схемы постройки для самостоятельного проекта

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

  1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
  2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
  3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
  4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
  5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
  6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
  7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Галерея изображений

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость

Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте

Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара

Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде

Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место

Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения

Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники
