Перед тем как приступить к кладке, нужно приготовить кирпичи. Далековато не все знают, что они способны всасывать воду, что приводит к нехороший прочности конструкции. Потому за денек до начала строительства рекомендуется их отлично омочить либо вообщем бросить в ведрах с водой на всю ночь.

Маленькое барбекю из кирпича своими руками, порядовка, материалы

Разглядим подробную порядовку маленького мангала из кирпича. Так как бывает места не много в беседке, потому время от времени требуется маленькой проект мангала из кирпича. В проекте употребляется маленький мангал с малеханькой плитой 510 на 510 мм. Так как размеры мелкие, потому снутри мангала находиться выступ для выхода дыма в дымосборник. На ваше усмотрение, в проекте углы кирпичей сможете не скруглять, так как процесс трудоёмкий.

Подробная порядовка барбекю

01 ряд, кладём полнотелым кирпичом, выходит барбекю 7 на 3 кирпича.

02 ряд, формируем зольную камеру под металлической плитой, один кирпич скашиваем для доставания золы. Углубление в зольной камере позволяет не выкатываться углям наружу. Справа дровник под мангал.

03 ряд, продолжаем выкладывать зольную камеру.

04 ряд, устанавливаем поддувальную дверцу.

05 ряд, выкладываем пол топочной камеры из шамотного кирпича. Устанавливаем колосниковую решетку.

06 ряд, подымаем стенки топки и опоры под мангал.

07 ряд, футировка топки. Под дымопровод выдвигаем кирпичи, они на весу, потому укрепляем при помощи уголка.

08 ряд, устанавливаем топочную дверцу 250 мм на 210 мм.

09 ряд, устанавливаем перемычку над дровницей. Кирпичи перемычки нанизаны на шпильку. Можно использовать другой вариант, установить перемычку на железные уголки 50 мм. Из топочной камеры формируем канал для дымовых газов. Нередко при выведении дымовых газов, вовнутрь канала вставляют трубу из нержавейки, тем увеличивается скорость.

10 ряд, продолжаем выход дымового канала.

11 ряд, подрезаем футеровку. Под мангалом выкладываем основание из шамотного кирпича. Выкладываем выше полочку перед мангалом.

12 ряд, укладываем чугунную плиту с размерами 510 мм на 510 мм, заподлицо с кирпичом. По краю плиты выкладываем базальтовый шнур либо базальтовый картон. Выводим отверстие под дымопровод, в который можно закладывать гильзу из нержавеющей стали. Начинаем поднимать мангальную зону из шамотного кирпича.

13 ряд, продолжаем укладывать стенки мангала и сзади плиты. Сзади плиты можно не делать стенку.

14 ряд, продолжаем футеровку мангала, кладку стенки перевязываем.

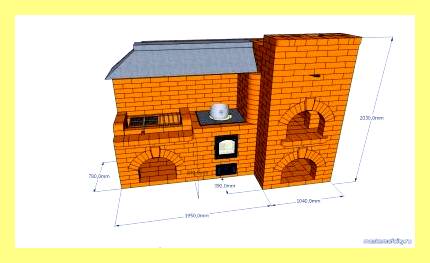

15 ряд, на рисунке лицезреем габаритные размеры барбекю.

19 ряд, готовим перемычку из кирпичей для арки мангала. Связываем перемычку, как и нижнюю шпилькой либо кладём железный уголок 50 мм. Уголок должен заходить в кирпич, нужно делать пропилы в кирпиче для вставки уголка. В пропилах учитываем место для расширения уголка.

20 ряд, в мангале формируем дымовой зуб. Укладываем готовую перемычку.

21 ряд, окончили подъем кладки для трубы из топки казана. Дальше дым идет в дымосборник.

22 ряд, начинаем поднимать кладку для дымосборника, понижая площадь основания кирпичного ряда.

27 ряд, ставим задвижку.

28 ряд, выводим трубу в шестерик.

Материалы для маленького барбекю из кирпича

Кирпич шамотный 86 штук ШБ8
Кирпич красноватый около 600 штук без трубы
Дверка топки 250 на 210 мм
Дверка поддувала 250 на 130 мм
Колосник 140 на 270 мм
Задвижка дымопровода 240 на 270 мм
Плита максимум 52 на 52 см

Мангалы из кирпича своими руками: чертежи

Любая дача или загородный дом, кроме многих забот и некоторых неприятных моментов, подразумевает и периодическое приготовление шашлыков. Но чтобы поджарить мясо на углях правильно, понадобится качественный мангал. И о том, как сделать мангалы из кирпича своими руками, их чертежи и фото, Вы узнаете ниже.

Содержание материала:

устройство фундамента;
начало кладки;
строительство цоколя;
подготовка жаровни и упоров для решетки;
рабочая поверхность;
советы по изготовлению мангала;
мангалы из кирпича: чертежи, фото, видео.

Основные подготовительные работы

Безусловно, мангал не является обычным сооружением, поэтому его создание нуждается в тщательной подготовке. Начиная от планирования местности, где будет построено сооружение, завершая такими тонкостями, как наличие водопровода, подходящей столешницы для удобства и даже освещение. По этой причине, сначала, нужно рассмотреть подготовительный этап.

Зонирование местности.

Если Вы уже поставили себе цель – строительство мангала из кирпича своими руками, стоит приступить к поиску лучшего места для его строительства. Это не простое переносное изделие из металла, которое Вы сможете установить где угодно, здесь огромную роль отыгрывают расчеты и чертежи.

Требования к месту размещения:

сравнительно ровный участок;
удаление от дома соседей, места отдыха с целью исключить помехи от дыма для полноценной жизнедеятельности;
близость к собственной даче или дому, с целью провести свет, воду или прочие необходимые коммуникации;
наличие небольшого участка для сооружения зоны пикников (это место, где Вы могли бы выложить приготовленное мясо или оставить продукты).

Лучшие варианты мангалов из кирпича

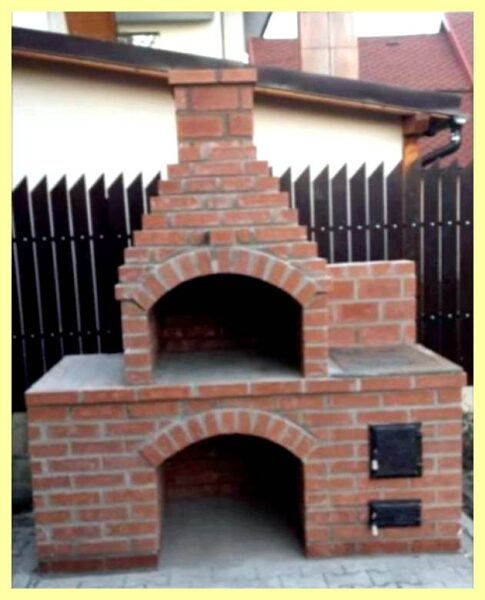

Уличный кирпичный мангал – простое сооружение, которое не выделяется особыми хитростями, например, специальные печи или барбекю. Но вроде бы там ни было, предлагаются интересные варианты, которые Вы сможете реализовать на земельном участке.

Самый простой вариант содержит в себе конструкции небольшой кирпичной коробки в зале, куда будут добавляться угли, а сверху на нее подвешивается мясо на шампурах.

Отличным вариантом будет, так называемый, остров. В нем присутствует отсек для углей и костра, а сверху будут размещаться полочки: сначала решетка для мяса, после этого специальные упоры, которые используются для удержания шампуров с шашлыком.

Очередной прекрасный вариант мало чем отличается от предыдущего. Он имеет рабочую поверхность, не находящуюся на верху мангала или недалеко от него. Она хорошо подходит в качестве подставки или столика для кастрюльки, ножей и прочих приспособлений, которые понадобятся во время подготовки к пикнику.

Необходимые материалы

Кроме самих чертежей и фото мангалов из кирпича, сделанных своими руками, Вы можете использовать и некоторые приспособления. Представляем их приблизительный список:

гашеная известь;
термостойкий кирпич;
пакет цемента;
металлические уголки;
мешок песка;
красный кирпич;
армирующая сетка или арматурные стержни;
проволока (для укрепления кирпичной кладки);
плитка (если Ваш проект предусматривает наличие столешницы).

Наверняка Вы обратили внимание, что в списке необходимых материалов предлагаются разновидности кирпича. Это совсем необязательно, но таким макаром Вы сможете сэкономить. Все так как выдерживать высокие температуры способен только термостойкий кирпич. Но, к сожалению, его цена далеко не маленькая. Поэтому лучше использовать красный кирпич там, где мангал не подвергается сильному нагреву или нагревание полностью отсутствует. Безусловно, хорошо сэкономить на этом точно не получится, но все равно приятно.

Мангалы из кирпича своими руками: чертежи и фото

Естественно, без изучения чертежей перед строительством будет сложно. Поэтому наш портал «Ремонтик» предлагает самые подходящие схемы мангала из кирпича или воспользоваться уже готовым предложением.

Нет ничего страшного в том, что многие люди планируют строить уличный вариант мангала, а именно летний комплекс. На нем Вы сможете предусмотреть не просто место для дров, да и мангал, и топку с дверцей, раковину, столешницу и многое другое. И вот Вам отличный чертеж.

Если Вас не устраивает такой вариант, то найдите неограниченное количество схем и чертежей на любой вкус, потому что сегодня интернет пестрит сотнями разных решений, которыми с радостью делятся умельцы.

Сделать мангал своими руками из кирпича

Большинство считает, что для мангала не понадобится фундамент, и его можно соорудить в выкопанном котловане, который засыпают щебнем. Это решение в корне неправильное, потому что незначительное искажение грунта полностью разрушит конструкцию, над которой Вы так сильно трудились. Ваши деньги и время будут потрачены зря. Поэтому фундамент считается обязательным моментом.

Пошаговые этапы установки фундамента

Для создания надежного и прочного фундамента Вам необходимо выполнить следующие операции:

Для начала нужно выбрать подходящее место, где будет построен мангал из кирпича. О его преимуществах выбора нами было уже отмечено выше.

Квадратные размеры со стороной в 120 см отлично подойдут.

С помощью колышков и специальной бичевки разместите выбранный участок.

Возьмите лопату и выкопайте яму, глубиной в 25 см.

Установите опалубку.

Приготовьте раствор, придерживаясь соотношения песка к цементу 3 к 1.

Залейте раствор в яму.

Важно не забывать о том, что основание должно быть обязательно армированным. Для этого Вам отлично подойдет один из следующих вариантов:

армирующая сетка;

стержни арматуры.

Необходимо отметить, что если Вы выберите сетку, ее придется проложить дважды. Причем первый слой кладется тогда, когда Вы уже зальете раствором третью часть ямы. Затем основание нужно залить еще на одну треть, проложив очередной слой, после этого яма до конца заливается раствором.

Стержни должны укладываться на середине основания ямы, после этого до конца заливаются раствором. Как фундамент будет залит, ему необходимо дать время, чтобы он нормально отстоялся. Для этого будет недостаточно двух недель.

Приступаем к кладке кирпича для мангала

Чтобы мангал был быстро построен, но в тоже время получился аккуратным, необходимо выполнить небольшую примерку. Безусловно, порядовка кирпичного мангала – это не такое занятие, которое нужно делать быстро, и поэтому понадобится своеобразная примерка, которая производится следующим образом:

Берутся кирпичи, которые насухо выкладываются на фундамент.
Внимательно изучаем и запоминаем результаты примерки.
Такие действия позволяют во время строительства мангала использовать целые блоки и половинки кирпича.
Безусловно, если у Вас уже есть подготовленная решетка, поддон, их параметры стоит учитывать, выполняя предварительную кладку.
Как Вы разложите все кирпичи, рекомендуется обвести линию кладки и зафиксировать, чтобы в дальнейшем следовать ей, не сбиваясь с границ.

Перед тем как приступить к кладке, необходимо подготовить кирпичи. Далеко не все знают, что они способны поглощать влагу, что приводит к плохой прочности конструкции. Поэтому за день до начала строительства рекомендуется их хорошо намочить или вообще оставить в ведрах с водой на всю ночь.

Приступать к строительству мангала стоит тогда, когда кирпичи будет сухими снаружи, но включать влагу в себе.

Самое время браться за дело. Возьмите кирпичи и раствор и приступите к выкладыванию первого ряда. Всегда следите за тем, чтобы пространство между кирпичами было хорошо заполнено раствором, и кирпичи садились в порядке, который был отмечен нами ранее. Чтобы притапливать кирпичи в растворе, используйте резиновый молоток.

Строительство цоколя

Когда Вы построите первый ряд, можете использовать его в качестве ориентира во время последующих рядов кладки. Причем кладка должна идти в шахматном порядке. Он подразумевает, что каждый ряд будет сдвинут на полкирпича в сторону. В таком случае начинаться каждый ряд должен с угла.

Ни для кого не тайна, что во время кладки Вам придется временами проверять плоскость конструкции. Для этого воспользуйтесь уровнем и отвесом. Хотя бы один раз в два-три ряда, необходимо осуществлять проверку. Если Вы не будете этого делать, то вероятность перекоса будет слишком высокой.

Кладка на угловых соединениях армируется при помощи металлической проволоки.

Подготовка жаровни и упоров для решетки

Чтобы обеспечить надежность основания мангала, нужно подготовить специальные крепления. На выбор Вы можете использовать:

металлические уголки;

арматурные стержни.

Советуем Вам остановить свой выбор на первых, поскольку они будут более практичными и удобными. Основание топки выкладывается именно из них.

Также предусмотрите наличие боковых промежутков кладки из кирпича, которые не будут заполнены раствором. Они применяются в качестве траншеи для поступления воздуха. Ни для кого не тайна, что Вы не разожжете костер из регулярного поступления кислорода.

Если говорить об обрешетке, то Вы можете установить ее как на специальных металлических стержнях, так и простых выступах, которые формируются в кладке из кирпича. Если Вы будет выкладывать кирпичи поперек стены, и они будут выступать во внутреннюю сторону жаровни, это будет прекрасным местом для сетки.

Рабочая поверхность

Как сделать кирпичный мангал, мы узнали, но на этом работа не будет закончена. Также нам необходимо обустроить рабочую поверхность. Без нее Вам будет сложно во время праздника и пикника.

Качественная столешница должна соответствовать следующим свойствам:

высокая прочность;
простая очистка;
комфортабельность;
устойчивость к погодным условиям.

Сделайте столешницу такой, чтобы она находилась на оптимальной высоте и была удобной в использовании. Побеспокойтесь и об ее внешнем виде. Хорошо, если Вы используете для ее отделки плитку, которая создана для тротуаров или полов.

Эта поверхность будет отличаться высокой прочностью, не будет царапаться и будет легко мыться, не доставляя Вам никаких неудобств.

Советы по строительству кирпичного мангала

Как уже было отмечено выше, не лишним будет возле мангала сделать водопровод и стойку. Таким макаром, Вы избавитесь от потери времени на частую ходьбу в дом для решения бытовых проблем. Безусловно, все нужно планировать заранее, а водопроводные трубы рекомендуется выводить через основание мангала.

Более того, можно подумать об освещении на площадке, где будет готовиться шашлык. Часто бывает так, что Вам придется готовить мясо по темноте. Поэтому освещение точно Вам не помешает.

Фото мангалов из кирпича

Подводя итоги, стоит рассмотреть разные варианты кирпичных вариантов, которые Вы сможете создать своими руками, на фотографиях.

Сначала, рассмотрим два таких простых варианта, которые отличаются не только лишь простотой, доступной каждому, да и высокой скоростью сооружения.

Теперь предлагаем посмотреть на более продвинутые конструкции, на которые придется потратить больше времени и усилий. Но они полностью себя оправдывают, потому что этот мангал выступает не только лишь в качестве приспособления для жарки мяса: барбекю и шашлыка, а изюминкой и настоящей гордостью Вашего двора.

Напоследок приведем еще несколько фото, на которых тоже отмечены серьезные мангалы. Один из таких даже выступает настоящим комплексом, созданным для приготовления мяса. Это оригинальная летняя кухня, которая адаптирована только под приготовление шашлыка и барбекю. Безусловно, построить такое своими руками – достаточно энерго- и ресурсоемкий процесс, но зато Вы будете долго гордиться созданным произведением искусства.

Мангал 5 на 3.5 кирпича своими руками — порядовка.

Строительство мангала из кирпича: видео

Завершить материал мы решили, предложив читателям полезный видеоролик, ведь лучше один раз увидеть, чем десять раз прочитать.

На нем специалист доступно объясняет все тонкости и нюансы планирования и строительства мангала из кирпича на своем участке. Для этого он будет демонстрировать кладку, также технологию на специальном конструкторе, имеющем уменьшенный размер.

Поделиться:
Возможно Вам будет также интерестно:

арматурные стержни
армирующая сетка
гашеная известь
квадратные размеры
красный кирпич
мангалы из кирпича своими руками
металлические уголки
подготовка жаровни и упоров для решетки
порядовка кирпичного мангала
проволока
раствор
сделать кирпичный мангал
сделать мангал своими руками
соотношения песка к цементу
стержни арматуры
строительство мангала из кирпича
строительство цоколя
термостойкий кирпич
укрепление кирпичной кладки
установка опалубки
фундамент

Как сделать барбекю своими руками для дачи

Что может быть вкуснее мяса или других блюд, приготовленных на свежем воздухе? Для такой процедуры можно приобрести различные приспособления, например, мангал или другое оборудование. Однако идеальный вариант — построить стационарное барбекю своими руками. При желании и элементарных навыках такая процедура не составит большого труда. Прочитав эту статью, вы сможете сами убедиться в этом. Пошаговая инструкция строительства поможет тем, кто принял решение на самостоятельное изготовление практичного сооружения на даче или во дворе собственного дома.

Назначение, особенности

Перед тем как сделать барбекю, полезно узнать, что подразумевается под этим названием. Какое его назначение, особенности, виды. Чем такая конструкция отличается от обычного мангала. Если коротко, то это тоже жаровня, только с небольшой разницей в назначении и конструкции.

Мангал

Используется для приготовления шашлыков при помощи специальных приспособлений — шампуров. Поэтому изготавливается в виде длинного и узкого короба. Нижняя часть служит для углей, а верхняя — для удобного расположения мяса или других продуктов, нанизанных на металлические стержни. Приготовление блюд осуществляется под воздействием сильного жара. Размеры конструкции выбираются так, чтобы обеспечить возможность размещения определенного количества шампуров, конкретной длины.

Барбекю

Создано для поджаривания толстых кусков мяса — стейков, сосисок, колбас или других продуктов. Их укладывают на специальную решетку, которая располагается ниже верхнего края бортиков в пределах 200 мм. Такое решение, в отличие от мангала, обеспечивает приготовление блюда под воздействием не только лишь сильного жара, да и обильного дыма. Форма может разной, но традиционной считается круглая печка в виде широкого казана, установленного на подставку. В то же время, если строить барбекю из кирпича, то проще сделать прямоугольную жаровню.

В обиходе оба названия чаще используются в более широком смысле. На практике те или другие сооружения это многофункциональные комплексы типа мангал-барбекю, в каких предусмотрено приготовление не только лишь шашлыков или стейков, да и других блюд, включая копчености, плов, гриль и даже супы.

Виды, преимущества и недостатки

Зависимо от используемых материалов можно обустроить барбекю своими руками нескольких видов:

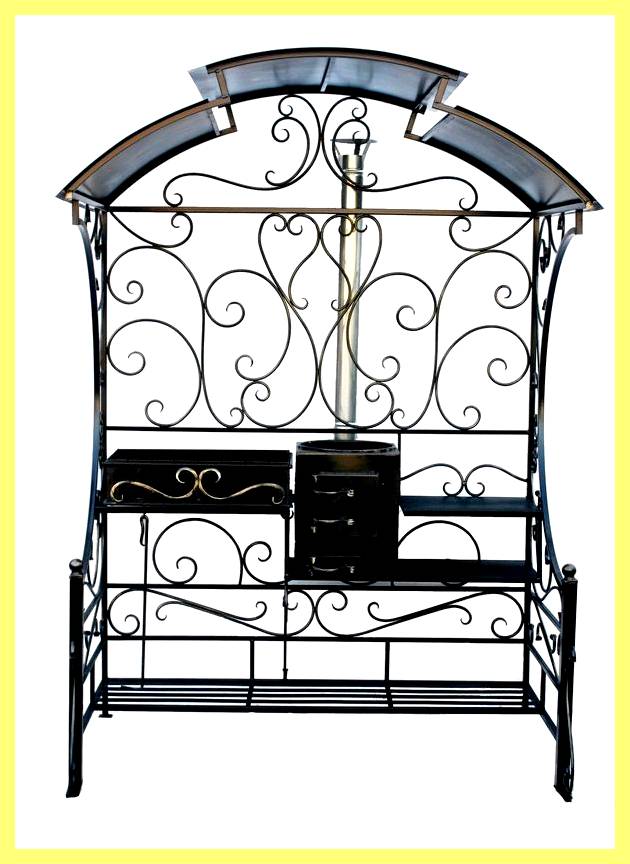

Металлические

Чаще это переносная барбекюшница, смонтированная на треноге. Подставка быстро разбирается и собирается, что обеспечивает высокую мобильность. Можно изготовить более массивную конструкцию в виде тележки, чтобы по мере надобности легко перекатывать печь в удобное место.

Металлические барбекю обладают рядом преимуществ:

Хорошо удерживают жар при высокой огнестойкости конструкции.
Удобство в эксплуатации, легкость очистки.
Небольшой вес, как и расходы на обустройство.
Большой выбор конфигураций, вариантов исполнения. Можно изготовить стационарную, мобильную, разборную, складную, переносную или передвижную версию любой конфигурации.

Устройство барбекю из металла также имеет и недостатки. Сначала, это довольно примитивное сооружение. Для повышения его привлекательности требуется дополнительная отделка. Металлические конструкции плохо сохраняют тепло, у них быстро прогорает днище. Чтобы предотвратить коррозию, нужно обеспечить надлежащие условия хранения. При установке на улице, металл быстро ржавеет.

Кирпичные

Барбекю из кирпича — стационарная конструкция универсального применения. Помимо самой жаровни для стейков, в ней может быть встроенный казан, коптильня, гриль и др. Обычно, даже самые простые сооружения имеют отсек для дров и разделочную поверхность (доску). Помимо многофункциональности уличная печь обладает и другими достоинствами:

Способность длительное время поддерживать оптимальную температуру для приготовления различных блюд одновременно.
Встроенный дымоход обеспечивает безопасный отвод продуктов сгорания.
Рациональный расход тепла, экономия топлива.
Повышенная безопасность, дрова сгорают в специальной топке.
Длительный срок эксплуатации.
Оригинальный комплекс барбекю станет украшением любой дачи, коттеджа или загородного дома.

Недостатки капитального сооружения обусловлены большими расходами сил и средств. Чтобы качественно выполнить кладку, необходимо обладать определенными навыками и усердием.

Готовые

В магазинах реализуется большой выбор готовых барбекю для дачи. Малогабаритные конструкции представляют собой емкость круглой или прямоугольной формы, которая сверху накрывается решеткой. Снизу чаши имеются отверстия для регулировки подачи воздуха. Дополнительно в комплекте может быть подставка и крышка, позволяющая изменять интенсивность нагрева. Готовые модели отличаются следующими преимуществами:

1. Небольшие габариты, можно перевозить на велосипеде или в багажнике автомобиля.

2. Простота готовки пищи, легкая очистка.

3. Привлекательный вид, легкий вес, мобильность.

Основной недостаток готовых конструкций в том, что они рассчитаны на приготовление небольшого количества еды, обычно, до 3–5 порций. Плюс, к этому у них ограниченная функциональность.

Как сделать простое барбекю из кирпича?

Чтобы построить на даче самое простое барбекю понадобиться примерно 80–100 кирпичей зависимо от высоты готового сооружения. Дополнительно следует приготовить металлический лист сечением от 2–3 мм и решетку. Преимущество этого варианта в том, что печь можно сложить за пару минут даже без раствора. Схема кладки представлена ниже:

Порядок строительства следующий:

Выберите подходящую площадку вдали от пожароопасных построек.
После уплотнения грунта выложите пять рядов кирпичей буквой «П». Укладывайте их плашмя и вплотную друг к другу, можно даже без перевязки.
Сверху пятого ряда положите лист металла, на котором будут тлеть угли после сжигания дров.
Выложите жаровню из двух рядов кирпича.
На следующем этапе положите решетку.
Сверху решетки нужно выложить еще два ряда. Теперь печка готова к применению.

Как построить комплекс барбекю из кирпича?

Разработка дизайн-проекта

Строительство стационарной печи барбекю своими руками довольно ответственное и трудоемкое мероприятие. Поэтому следует к нему хорошо подготовиться. Сначала разработайте дизайн проект. Для этого определитесь с функционалом и выберите подходящее место. Чаще капитальные печи возводят возле беседки или недалеко от террасы, где рядом нет других построек. Сначала, нужно руководствоваться требованиями пожарной безопасности. Учитывайте розу ветров и наличие растительности на дачном участке. Дым с печки должен идти в сторону от жилого здания и растений. Такое решение исключит попадание чадного газа в помещения, а кусты или деревья не будут увядать.

Чтоб правильно составить чертеж барбекю, изучите доступные варианты, которых много в интернете. Некоторые из них представлены на нашем сайте:

Несмотря на большое разнообразие схем, базовые элементы конструкции идентичны. Различие заключается в количестве дополнительных элементов. Это могут быть:

— встроенный казан;
— площадка для мангала;
— жаровня с вертелом;

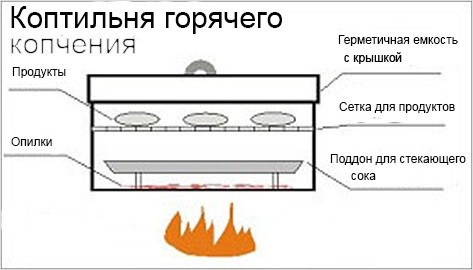

— секция с коптильней;
— увеличенная зона топки;
— варочная поверхность и др.

С типовыми вариантами барбекю из кирпича можно ознакомиться на рисунках ниже. Выбрав подходящий вариант, найдите или закажите порядовку порядовку. Подробные чертежи каждого ряда упростят работу.

Подготовка материалов и инструментов

Определившись с местом и дизайном будущего сооружения, нужно подготовить инструменты, оборудование и материалы. Для сооружения стационарной печи понадобится два или три вида качественных кирпичей. Шамотные или огнеупорные — необходимы для устройства топки. Красные — используются для кладки основной конструкции. Если планируется декоративная отделка, то нужен облицовочный материал. Количество находится в зависимости от размеров и функциональности комплекса.

Помимо кирпича, чтобы построить барбекю, нужны смеси. Их покупают или готовят из красной глины, песка и цемента. Глина используется для кладки топки, а песко-цементный раствор — для сооружения и облицовки основной конструкции. В список дополнительных материалов следует включить решетку, стальные листы 5 мм, профили и кронштейны. Зависимо от конкретного проекта могут понадобиться колосники, поддувало и дверки для топки. Для устройства фундамента нужен гравий, арматура, песок, цемент и опалубка.

При строительстве печки используется порядовка, резиновый молоток, уровень, отвес, мастерок и болгарка с дисками для резки кирпича. Чтобы готовить раствор, нужна лопата, ведро и корыто.

Этапы строительства

Итак, для примера будем рассматривать процесс строительства простого барбекю со столиком.

Подготовка основания

Тип фундамента выбирается с учетом габаритов будущего сооружения. Сбалансированный вариант — монолитная плита. Сначала готовится котлован вглубь до 400–700 мм. Его периметр должен быть больше длины и ширины печи на 100 мм. При хорошей плотности почвы можно формировать опалубку только для наземной части, возвышающейся над грунтом как минимум на 100–150 мм. На дно котлована засыпается сначала слой песка. После утрамбовки ложится гравий. Затем заливается цементный раствор слоем 50 мм. Сверху укладывается армирующий каркас в виде арматуры, связанной проволокой. Заливка фундамента выполняется бетонным раствором, в состав которого входит одна часть цемента, три доли песка, четыре — гравия и пять частей воды. По мере укладки бетона необходимо его уплотнять, чтобы исключить пустоты. Время полного отвердения фундамента более 2–3 недель зависимо от погодных условий.

Сооружение надземной конструкции

Опытные печники рекомендуют строительство барбекю выполнять с предварительной примеркой. Такой подход позволит избежать недочетов и дефектов. Суть этой процедуры в том, чтобы каждый ряд сначала выкладывать без раствора, ориентируясь по схеме. Так можно точно подгонять каждый кирпич в соответствии с конфигурацией, указанной в порядовке.

Кладка начинается с формирования цоколя. На схеме это первый ряд. Его нужно выложить на гидроизоляцию фундамента при помощи уровня. Затем формируются следующие четыре ряда. Чтобы обеспечить идеальную вертикаль и горизонталь, используйте не только лишь уровень, да и отвес.

На кирпичи пятого ряда следует положить металлические уголки. Кирпичи последующего ряда, которые будут ставиться на уголки нужно будет подрезать. Шестой ряд кладется сплошным. В 10-м ряду опять ставим уголки для основания топки. В 11-м ряду применяется шамотный кирпич, который укладывается на ребро. Далее шамотный кирпич будет использоваться для футеровки топки и появляться на порядовке через ряд. В 19-м ряду готовимся к возведению арки и подрезаем шамотный кирпич. В 20-м подрезаем красный. В 21-м ряду кладем уголки для сооружения «каминного зуба».На 23-й ряд ставим металлический колпак. Изолируем его базальтовым картоном и обкладываем кирпичом. Далее сооружаем трубу необходимой высоты. Более подробно о процессе строительства вы можете узнать из этой статьи.

Заключение

Стационарное барбекю из кирпича на даче или загородном участке значительно лучше и функциональней по сравнению с другими печными конструкциями. Однако его строительство сложнее и дороже. В то же время после первого приготовления стейков или других блюд на свежем воздухе, все сожаления по поводу расходов или потраченного времени быстро развеются, как легкий дым от сгоревших углей.

Проекты по разделам

Барбекю из кирпича
Печи и камины
Чертежи на заказ
