Лопатой либо с помощью бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Позже устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным веществом. Когда раствор наберет более 50% прочности (через 7 дней при температуре +20°C), можно укреплять каркас ворота.

Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профлиста относятся к категории экономных: не настолько не мало времени и материалов занимает их изготовка. Правда, если избрать модель обыденных распашных ворот без художественных дополнений. Еще есть варианты с элементами ковки, здесь уже сложность работ больше, издержки намного выше. Обыкновенные распашные ворота из профлиста своими руками сделать может даже сварщик-любитель: швов не много, они обыкновенные.

Конструкции створок

Даже в такую незамудреную конструкцию, как створка ворот либо калитка можно сделать по-разному, при этом вариантов много. Сначала различается размещение перемычек:

наискосок;
горизонтально;
крестообразно.

Каждый метод проверен и работает, обеспечивая достаточную степень жесткости. Здесь выбираете то, что кажется для вас более правильным либо надежным.

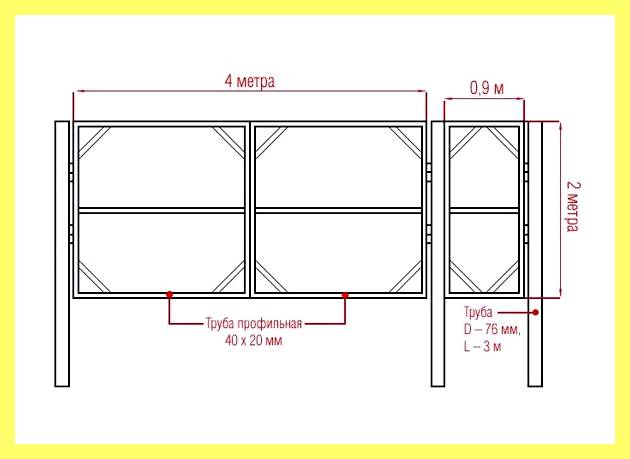

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) либо без. С рамой ворота более размеренны, но тогда есть ограничения по высоте: не сумеют заехать во двор высочайшие машины — грузовые либо спецтехника. При грамотном усилении стоек (столбов) и нормально изготовленных створках (с усилением по углам) ворота без рамы будут тоже надежны.

При установке ворот с рамой расход металла больше — на длину перемычки, но при всем этом можно дополнительно столбы не усиливать: нагрузка на их меньше.

Чтоб удобнее было укреплять профнастил, по внешнему (время от времени, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный железный профиль шириной 1 см. Это необходимо учесть при определении размеров заготовок под створки.

Чтоб сделать конструкцию как можно более жесткой, чтоб она не «гуляла» и не шумела при ветре, в углах делают усиление. И опять методов два. 1-ый — приварить вырезанные из листового металла уголки.

2-ой — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Еще одна тонкость, которая находится в зависимости от количества снега зимой. Видите ли на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Находится в зависимости от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не надо.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: зависимо от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, прямо до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. До работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, да и не худшая: все функционирует без проблем в протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

Точно также прихватываем трубу по низу.

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так до боли просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — сейчас непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в каких забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, исключительно в нее врезан замок.

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной чуть повыше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Калитка своими руками: деревянная, металлическая

Любой участок обустроен калиткой исполненной из дерева, металла, пластика или при их комбинировании. Стиль входа обычно выдерживается в соответствии с оградой, но может быть и что-то оригинальное. Сделать калитку своими руками не так и сложно, во всяком случае, есть некоторые несложные варианты.

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме или без, закрепленного на столбах с помощью петель (иногда называют навесы). Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или металлического прута, к которым впоследствии приваривают петли.

Металлические столбы могут быть из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить с помощью саморезов, болтов. Поэтому именно её все чаще используют при устройстве калиток. Очередной вариант — к каркасу из профильной трубы приварить металлический уголок. В данном случае заполнение получится вроде бы в рамке.

Деревянные столбы обычно используют если забор деревянный. В большинстве случаев — это сосновый брус, обработанный защитными пропитками, предотвращающими (или по крайней мере замедляющими) разрушение древесины. Но бывают сочетание, когда столбы ставят металлические, а калитка и ограда при всем этом деревянные. Это так как древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Для пучинистых грунтов (глина, суглинки) желательно, чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, огрунтовать, и покрасить в несколько слоев.

Каркас из профильной трубы

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы или сделать комбинацию из нескольких материалов. Вариантов сильно много, а оформление подбирают в одном стиле с оградой.

Сваривать при всем этом профиль можно как узкой частью так и широкой. Сварив трубы широкой частью можно без особого труда закрепить замок как на обычной двери, не наваривая поверх каркаса дополнительные крепления.

Размеры и материалы

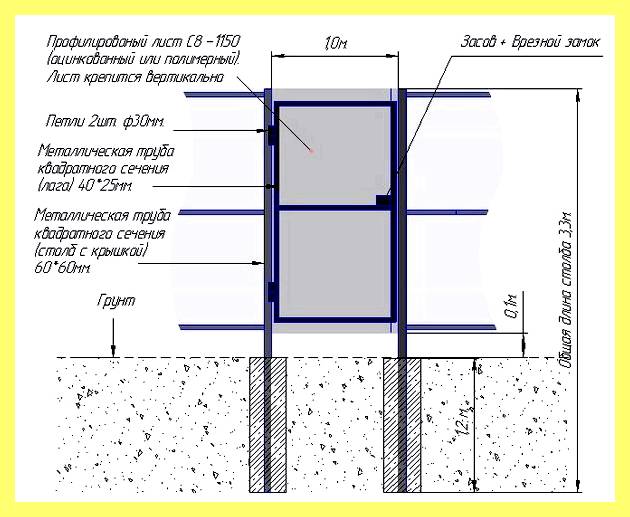

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При всем этом стенки лучше выбрать потолще, потому что это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, потому что зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, также будет трудно пронести по мере надобности какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Лопатой или с помощью бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет более 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Самостоятельное изготовление с фотоотчетом и пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы ещё при строительстве замурованы металлические пластины, сваренные с трубой. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплён, также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Каркас калитки варим с помощью инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

две поперечины длиной от одного столбы до другого (получилось 108 см),
две стойки — высотой 185 см.

Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

К установленным поперечинам привариваем вертикальные части. В месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, по мере надобности корректируем. Шов должен быть прочным, поэтому обвариваем со всех боков, по периметру трубы.

В результате получилась рама прихваченная к столбам. Снова проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка будет открываться с трудом, а это в итоге приведет к ее поломке.

Первой привариваем нижнюю петлю, перепроверив её вертикальность уровнем. Вторую устанавливаем на той же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если всё совпало, тщательно провариваем шов. Если всё рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины, а для этого отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как следует срезать. Берём болгарку с режущим диском по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или напильником — зависимо от величины «косяка»). Когда укосина «стала», привариваем ее.

Далее довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Завершаем работы с металлом — шлифовкой, грунтовкой и покраской каркаса. В завершении крепим к каркасу профлист, а в этом случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим шлифовальный круг по металлу, зачищаем все места сварки, убирая ржавчину и т. д. Кстати, делать все это удобнее когда калитка стоит на месте.

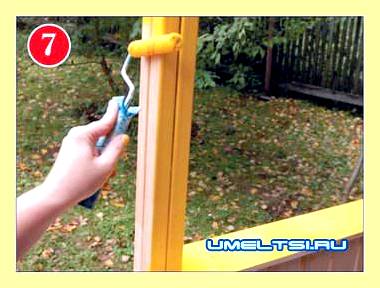

Чтобы каркас калитки долго не облезал, обработайте его грунтовкой и покрасьте в нужный цвет. Далее крепим профлист предварительно отрезав по размеру.

Необязательно, но вероятно что придется где-то подрезать. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить.

Крепить можно как саморезами так и заклепками, соответствующие цвета не трудно будет подобрать.

Деревянная калитка для дачи

Калитка из профильной трубы. Как правильно выставить калитку.

Заборы на дачах редко представляют собой неприступную преграду. Как правило это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. В большинстве случаев используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — находится в зависимости от желаемой степени «прозрачности».

Доски желательно иметь сухие, иначе впоследствии они могут изогнуться винтом или по дуге. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (в большинстве случаев зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, направьте внимание в данный момент.

Простая садовая калитка

Это самый простой вариант который в состоянии сделать не плотник, а обычный человек. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ограды.

Выберите ровную поверхность, положите бруски и измерьте расстояние от углов поперечин на искосок. Оно должно быть одинаковым. Это необходимо сделать иначе калитка получится кривой.

Обработанные и высохшие штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Делаем калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки, потому что собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки втрое больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получится сложной формы. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в данном случае крепеж служит к тому же украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.

Калитка из профильной трубы своими руками: как правильно сварить

Почти всегда люди, имеющие частный дом с шикарным земельным участком, желают, чтобы все их владения были в безопасности. Кроме того, для удобства хозяев дома и окружающих их людей необходимо правильно выбрать систему ограждения от улицы. Это вполне реально сделать, поставив по периметру надежный забор с калиткой, сделанной из профильных труб. В случае возникшего желания установить ворота из профильной трубы, они могут быть в распашном варианте и в виде раздвижного механизма. На любой из видов ворот по мере надобности можно будет систему управления пультом.

Помимо своих прочных и надежных характеристик и функций, калитка, сделанная из профильных труб, может быть достаточно красива, своим внешним обликом радовать глаз всех окружающих.

Свойства профильных труб:

Их себестоимость приемлема и доступна всем;
В их применении показали себя как надежный и прочный материал;
По весу они относительно легкие;
Они устойчивы к коррозийным образованиям;
Они устойчивы к внешним воздействиям, в том числе механическим.

Для того чтобы сделать калитку из этого материала самостоятельно, необязательно обращаться за помощью к профессионалам. Особых навыков иметь не надо, чтобы соорудить калитку из профильных труб, хватит лишь знаний о чертежных работах, опыт работы в сварочных процессах, умение пользоваться дрелью и электропилой по металлу.

Как и в любой работе, на начальном этапе необходимо создать подробный чертеж будущего изделия. Кроме того, выбрать очень качественные и надежные материалы для будущей калитки.

Преимущества установки калитки из профильной трубы

Калитка из профильных труб проста в изготовлении и монтаже;
Несложный процесс работ на земле, а именно создание ям для столбов, которые будут ей опорой;
Долгосрочность в эксплуатации;
Демократичная политика цен;
Декоративная функция калитки из профильной трубы;
Отсутствие рисков образования коррозийных повреждений при условии отсутствия даже малейших повреждений.

Рекомендуем: Дом из профильной трубы своими руками

К недостаткам монтажа калитки из профильной трубы относятся:

Из-за вероятных внешних повреждений, возможно нарушение формы конструкции;
Не проявляет устойчивость к звукам и шуму;
Даже при малейших повреждениях, риск возникновения коррозийных образований увеличивается.

Выбор материалов и монтажного оборудования

Необходимо приобрести такие материалы, как:

Саморезы для изделий из металла;
Защелка, предохранитель и набор петель;
Профильные трубы разных размеров: для опоры, обрешетки и соединительного устройства;
По желанию кованые элементы для декоративного вида;
Грунт для изделий из металла;
Средства покраски металла;
Обшивочный материал для внешней стороны.

Кроме этого, для помощи необходимо иметь ряд инструментов:

Молоток, дрель, ориентир уровня;
Сварочный аппарат с системой автомат, электродное вещество;
Пила для изделий из металла, строительная рулетка и диск для зачистки.

Алгоритм работ

Чтобы создать калитку из профильной трубы нужно действовать поэтапно и проявить большое внимание.

Итак, рассмотрим пошагово структуру выполняемых работ:

Создание чертежа желаемой калитки;
Покупка соответствующих строительных материалов;
Разметка материалов и их распил;
Монтаж столбов, которые будут опорами;
Необходимость приварить профильные трубы на ранее сделанную обрешетку;
Придание обрешетке прочности, монтаж петель и установка всей конструкции на опоры;
Покрытие конструкции грунтом для изделий из металла;
Покраска конструкции;
Обшивка конструкции;
Процесс декорирования.

Распашной вариант входной конструкции

Этот вариант является самым простым в самостоятельном создании калитки из профильной трубы, не требующий помощи от окружающих. Итак, сделать такой вариант калитки вместе с воротами можно, следуя следующему:

Как в любом процессе работы необходимо создать чертеж будущей калитки из профильной трубы.
Кроме того, что чертежные заметки помогают в процессе создания калитки из профильных труб, они пригодятся в момент создания забора.
Помимо всех достоинств чертежного дела, такие заметки помогут в правильном и эффективном планировании рабочего времени, также в минимизации материальных средств.
В случае если в использовании будут профильные трубы бывшего употребления, необходимо их зачистить при помощи диска для зачистки или пилы по металлу.
В случае если профильный материал новый, его необходимо привести в обезжиренное состояние при помощи растворителей.
Провести разметку материалов, например, если калитка планируется быть прямоугольной формы, сделать соответствующие отметки и по ним провести распил.
Далее, необходимо пробурить земельные отверстия. В этом случае можно взять в аренду специально предназначенное для этих целей оборудование. Глубина отверстий должна соответствовать всем стандартам, это около метра.
Создать в отверстиях подушки для опор, насыпав туда щебенку. Затем следует создание раствора из цементной смеси, щебня и песочного компонента. Соотношение должно быть стандартным. После залития опор созданным раствором, нужно дать отдохнуть всей конструкции три дня.
Далее, наступает процесс приваривания профильных труб к обрешетке. Это нужно сделать строго по правилам, чтобы все угловые элементы и диагональные прямые были в абсолютном равенстве. Затем выполнить приваривание петель к опорам, а потом приварить петли к обрешетке.
Удалить загрязнения с последующей зачисткой калитки из профильной трубы.
Покрыть слоем специального грунта и оставить конструкцию сохнуть.
Облагородить калитку из профильной трубы краской.
Произвести монтаж обшивочных листов при помощи саморезов. Если в последующем планируется декорация коваными элементами, саморезы лучше закручивать с внутренней стороны калитки. При желании можно обшить древесиной, предварительно покрыв ее слоем лака.

Рекомендуем: Виды профильной трубы: размеры

Калитка с раздвижным механизмом

По глубочайшему заблуждению многие люди считают, что такой вид могут позволить себе только обеспеченные хозяева частного дома. Помимо того, что можно заказать такой вид к изготовлению, его можно сделать самостоятельно.

Роликовые направляющие можно как купить, так и создать своими руками. Но качество не у всех соответствует должному. Этот тип механизма считается самым удобным в эксплуатации.

Важным и главным моментом в создании забора являются точные характеристики расчетов. Из чего же делается калитка с раздвижным механизмом? Она изготавливается из рамы, роликовых направляющих и обшивочных листов.

Выполняя работу по изготовлению такого типа нужно ориентироваться следующему:

Сделать расчеты веса и размерных характеристик изделия;
Расчертив на бумаге схему, приобрести нужные материалы;
Нанести разметку и распилить;
Выполнить процесс сварки элементов;
Произвести монтаж фурнитурных частей и обрешетки;
Выполнить процесс грунтовки и окраски калитки из профильной трубы;
Облагородить конструкцию обшивочным материалом;
По желанию задекорировать коваными украшениями и установить управление пультом.

Еще на этапе создания чертежных заметок необходимо предусмотреть наличие бокового отступа, равного половине изделия. Для соблюдения баланса при работе раздвижного механизма нужно правильно просчитать вес конструкции. Нужно помнить, что первоначально нужно залить опоры строго по вертикали, а потом заниматься созданием фундамента. Согласно стандартам, глубина опор и фундаментной части должна быть равной метру. А длина фундаментной части не должна быть меньше половины ширины калитки из профильной трубы.

Принципом заготовки рамы является приваривание уголков по шахматному принципу, промежуток между которыми должен быть не меньше 30 сантиметров. Ролик монтируется в нижней части рамы, а после чего фиксируется обшивочный лист. Заключительным этапом является установка роликовых направляющих в фундаментной части. В конце работы при помощи строительного уровня производится проверка вертикали изделия.
