Чертежи дымогенераторов для холодного копчения

Если на участке нет способности расположить всеполноценную топку и длиннющий дымовой канал, для получения дыма понадобится дымогенератор. Это малогабаритное устройство не просит много места, а сделать конструкцию можно из средств находящихся под рукой — старенького огнетушителя, консервной банки, отрезка трубы огромного поперечника. Еще пригодятся более тонкие трубки для дымопровода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.

Коптильня холодного копчения своими руками: чертежи и варианты

В наши деньки многие думают о качестве магазинных товаров. Оно оставляет вожделеть наилучшего. Потому тема под заглавием — коптильня прохладного копчения своими руками: чертежи остается животрепещущей.

  1. Почему конкретно прохладное копчение?
  2. Процесс прохладного копчения: особенности
  3. Стационарная коптильня: как сделать, устройство
    1. Камера
    2. Топка
    3. Конструкция дымопровода
    1. Видео — дымогенератор прохладного копчения своими руками
    1. Подготовка товаров

    Человек — существо, привыкшее не только лишь к комфорту, да и к смачной еде. Одними из возлюбленных деликатесов, которые изобрели еще пещерные люди, стали копчености: мясо, рыба, сало и колбасы. Но натуральные продукты на данный момент в магазине отыскать нереально. Процесс этот долгий, и для заслуги безупречного вкуса просит соблюдения технологии и определенного вида древесной породы. Производителям такие хлопоты не прибыльны, потому на прилавках можно повстречать только заменители, обработанные «жидким дымом». Они смотрятся и пахнут замечательно, но не принесут ничего не считая вреда. Потому многих интересует коптильня прохладного копчения своими руками: чертежи и методы достигнуть хотимого вкуса и запаха.

    Почему именно холодное копчение?

    У обоих видов копчения есть особенности, достоинства, недостатки, однако чаще все таки выбор останавливают на холодном. Причина — более оптимальный температурный режим.

    Процесс холодного копчения: особенности

    Консервирующие свойства дыма известны давно, но сегодня это не самое главное, что привлекает человека в копченых изделиях. Аппетитный запах и неповторимый вкус — вот, чего добиваются при копчении мясных, рыбных продуктов, сыра и даже фруктов. В процессе холодного копчения полуфабрикат насыщается ароматическими веществами, которые выделяются при горении древесного сырья. Лучшими считаются опилки плодовых деревьев — яблони, груши, сливы, абрикоса. Из дикорастущих отличный запах дает ольха, дуб.

    Холодное копчение предполагает длительное воздействие дыма с температурой 30-50°С в протяжении нескольких суток. При таком режиме продукты равномерно пропитываются ароматическими веществами и окончательное созревают.

    Стационарная коптильня: как сделать, устройство

    Если позволяют площадь и рельеф участка, можно построить стационарную коптильню холодного копчения. Конструкция представляет собой коптильную камеру, соединенную с топкой посредством дымохода. Территория обязана иметь небольшой склон для обеспечения естественной тяги дыма.

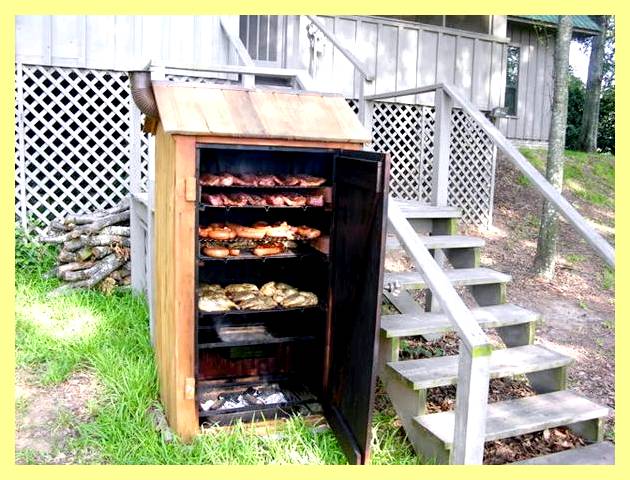

    Камера

    Камеру изготавливают из дерева или металла, оборудуют плотно прилегающей дверцей и трубой для отвода дыма. Можно выложить коптильню из глиняного кирпича, установив сооружение на прочный фундамент.

    Камеру размещают с таким расчетом, чтобы между ней и топкой образовался перепад высот. За счет разницы давления создается естественная тяга, заставляющая дым двигаться вверх.

    Топка

    Топку устраивают из кладочных жаропрочных материалов или металла. Для периодической очистки ее снабжают зольником с дверцей. Подача дыма регулируется заслонкой. Обычно, при розжиге ее держат закрытой, чтобы не испортить продукцию первыми едкими продуктами горения.

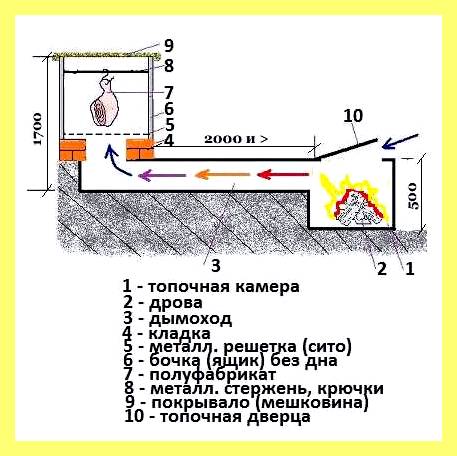

    Конструкция дымохода

    Задача этого важного элемента конструкции — осаждение смол и других канцерогенных веществ, содержащихся в дыме, также снижение температуры копчения. Чем длиннее дымоход, тем эффективнее происходит сжигание дымовых газов и очищение их от продуктов горения.

    Конструкция представляет собой трубу длиной 2 и поболее метров. Ее изготавливают из металла, а чаще просто отрывают в земле туннель. Копоть и конденсат оседают на частицах грунта, а почвенные бактерии отлично справляются с канцерогенными отходами.

    В отличие от металлической поверхности земля не нуждается в очистке. Дым, проходя через канал, сохраняет оптимальную для копчения температуру.

    На участке выбирают естественный склон, наверху устанавливают камеру, внизу организуется топка. Для дымохода выкапывают канавку, накрывают листами металла и засыпают землей. Коптильня холодного копчения своими руками готова, можно проводить испытания.

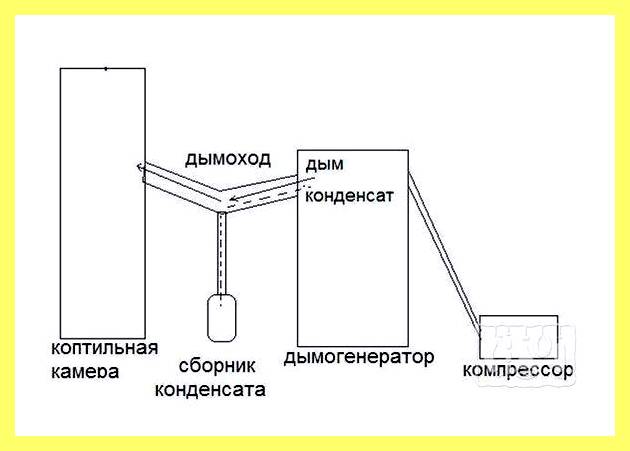

    Самодельный дымогенератор для коптильни

    Если на участке нет возможности разместить полноценную топку и длинный дымовой канал, для получения дыма пригодится дымогенератор. Это компактное устройство не требует много места, а изготовить конструкцию можно из средств находящихся под рукой — старого огнетушителя, консервной банки, отрезка трубы большого диаметра. Еще понадобятся более тонкие трубки для дымохода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.

    Простейший дымогенератор состоит из элементов:

    • корпус, где происходит тление щепы без доступа воздуха;
    • дымовая труба;
    • охлаждающая система.

    В нижней части емкости размещается колосник для щепы, пространство под ним используется для накопления золы. Доступ нужного для горения воздуха осуществляется через нижнее отверстие с заслонкой.

    Если сделать решетку колосника съемной и оборудовать дно дымогенератора крышкой, поверхности будет легче очищать от золы и нагара.

    Посредством патрубка устройство присоединяется к дымопроводу. Для регулирования подачи дыма предусматривается эжектор в виде подвижной трубки, вставленной в патрубок.

    Опилки укладывают в емкость и разжигают через нижний клапан. Дым, проходя по трубке, частично очищается и подается в коптильную камеру. Движение газов активизируется при помощи компрессора.

    Видео — дымогенератор холодного копчения своими руками

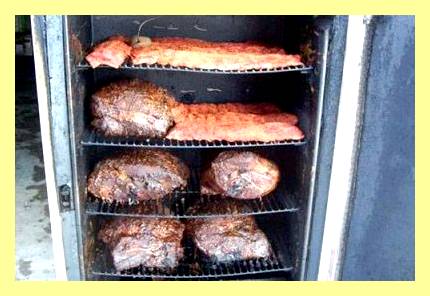

    Коптильня из холодильника: пошаговая инструкция

    Старый бытовой охладитель, от которого давно хотелось избавиться, может получить «вторую жизнь» и принести владельцу пользу. Это практически готовая коптильная камера, в какой уже есть полочки для продуктов и плотно закрывающаяся дверца.

    Устроить коптильню холодного копчения из холодильника для домашнего умельца не составит большого труда. Потребуются:

    • 2 стальных трубы — одна для дымохода, другая для отвода дыма;
    • топка или дымогенератор;
    • кирпичи или блоки для фундамента;
    • холодильник, лучше советского образца с металлической внутренней обшивкой.

    Холодильники более последнего поколения тоже можно использовать. Рекомендуется убрать пластиковые внутренности, оставив только металл. Для подвешивания или раскладки продуктов понадобятся крючья и решетки. В советских охладителях пригодятся старые принадлежности.

    Этапы изготовления коптильни из холодильника:

    1. Подготовить агрегат — слить фреон, удалить пластиковую обшивку, закрепить приспособления для навешивания крючков, установки решеток.
    2. Для сбора стекающего жира изготовить металлический поддон на ножках.
    3. В дне холодильника прорезать отверстие для дымохода. Он должен вставляться максимально плотно.
    4. В высшей части камеры проделать выходное отверстие для дымовой трубы.
    5. На ровной площадке выложить фундамент из кирпича или блоков либо закрепить прочную подставку.
    6. Установить холодильник на постаменте, чтобы создать необходимую разницу высот.
    7. Подключить коптильню при помощи трубы к топке или дымогенератору.
    8. Провести пробный запуск.

    Для регулирования подачи дыма и интенсивности тяги дымоход оборудуют заслонками или клапанами. Аналогичным способом можно устроить коптильню холодного копчения из бочки, стального короба или трубы большого диаметра.

    Коптильня из газового баллона: пошаговая инструкция

    Наверняка у запасливого хозяина найдется в закромах старый газовый баллон из-под кислорода, углекислого газа или пропана. Владея навыками работы с металлом, можно соорудить экономичный вариант коптильни холодного копчения из газового баллона.

    Понадобятся 2 газовых баллона — один побольше, другой меньших размеров, стальные трубы диаметром 80-100 мм, ручки для крышек, решетки, можно от барбекю. Для работы нужен инструмент: сварочный аппарат, приспособление для резки металла. Предварительно оборудуют место под коптильню и сваривают несущий каркас.

    Кислородные или углекислотные емкости не представляют опасности. Достаточно стравить остатки газа. Баллон от пропана нужно подготовить: после освобождения от взрывоопасного вещества раскрутить вентиль и заполнить водой. Если металлическая колба старая, вентиль можно аккуратно спилить ножовкой. Чтобы избежать искр, поливают место реза водой.

    Порядок проведения работ по изготовлению коптильни:

    1. Заполнить емкости водой, дать постоять 1-2 дня. Раствор слить
    2. Вырезать в торцах 2 баллонов отверстия для дымовой трубы.

    В емкости, созданной для сжигания опилок, пропилить отверстие под заслонку (произвольной формы). В баллоне для копчения вырезать отверстие под вытяжную трубу.

    Проделать в корпусе несколько распилов под крышку, приварить петли и потом уже отрезать ее до конца. Установить ручки.

    Изготовить таким же способом крышку второго баллона.

    Вварить соединительную и вытяжную трубу. Установить заслонки.

    1. Внутри коптильной камеры закрепить опоры для решеток.
    2. Оборудовать коптильню термометром, окрасить конструкцию в любой цвет по желанию.

    Такая коптильня универсальна. При некоторых доработках ее можно использовать как барбекю или мангал.

    Коптильня из кирпича

    Коптильня холодного копчения из кирпича — прочная надежная конструкция, строительство которой требует навыков каменщика. Можно соорудить универсальный вариант для горячего копчения или приготовления продуктов на гриле.

    До строительства выбирают место на участке и подготавливают фундамент. Особенность кирпичной коптильни — внутренний дымоход. Дым от тлеющей щепы поступает в каналы и шахты, охлаждается и заполняет коптильную камеру. Для кладки используют только огнеупорные материалы.

    Чертеж коптильни холодного копчения из кирпича дает наглядное представление, как можно использовать огонь сразу для 2 вида обработки продукции — внизу коптильная камера, сверху мангал.

    Понадобятся материалы и инструменты:

    • огнеупорный кирпич, глина, вода;
    • дверцы, заслонки, решетки и крюки для продуктов, колосник, крышка;
    • лопата, ведро, шпатель, строительный уровень, шнурка.

    Кладка ведется порядово. Швы плотно заполняют раствором и затирают для обеспечения воздухонепроницаемости. Внутри сооружения формируют дымоход с расчетом, чтобы естественная тяга стимулировала движение разогретых газов в определенном направлении.

    В высшей части топки предусмотрен металлический поддон для разогрева опилок. Скорость прохождения дыма и температура регулируются заслонками, закрепленными в просветах каналов. Вокруг зольника в кладке устраивают зону теплоизоляции, куда засыпают мелкую речную гальку.

    Отделать сооружение можно различными материалами — облицовочной плиткой, кирпичом, штукатуркой. Такая коптильня станет украшением и «изюминкой» участка.

    Собираем дымогенератор для холодного копчения своими руками: чертежи и несколько советов для сборки

    Практически все любят копченые продукты, особенно вкусно получается рыба или мясо собственного копчения, когда вы точно знаете, что в процессе приготовления не были добавлены никакие консерванты, а особенно коптильный дым (его очень любят различные мясокомбинаты для удешевления производства). Сам процесс копчения занимает много времени, поэтому оборудование не должно подводить. Если вы собрались сделать дымогенератор для холодного копчения своими руками, чертежи и некоторые особенности сборки устройства, приведенные ниже, будут вам очень кстати.

    Чертежи дымогенераторов для холодного копчения

    Из чего состоит дымогенератор

    Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При всем этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме в протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.

    Вариантов сборки также сильно много, все находится в зависимости от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

    • Контейнер (камера сгорания);
    • Эжектор;
    • Помпа для подачи воздуха.

    При всем этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

    • Минимальная температура поступления дыма;
    • Длительность процесса;
    • Не использовать хвойные опилки;
    • Все продукты проходят предварительную очистку перед копчением.

    Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

    Полезная информация! Когда ваша коптильня готова, попробуйте разные щепки, чтобы подобрать себе самый идеальный вариант, ведь каждая из них дает свой особенный вкус.

    Чертежи дымогенераторов для холодного копчения

    Переходим к особенностям главных элементов дымогенератора и их сборке.

    Делаем дымогенератор для холодного копчения своими руками: чертежи основных элементов и порядок сборки

    Для начала необходимо подготовить элементы, которые потребуются для сборки оборудования. Вы можете использовать в работе следующий чертеж:

    Чертежи дымогенераторов для холодного копчения

    Чертежи дымогенераторов для холодного копчения

    Итак, для монтажа дымогенератора для коптильни холодного копчения своими руками вам потребуются:

    • Труба, обычно используют нержавейку. Сечение – 100 на 100 мм (рекомендуется взять диаметр 10–12 см для трубы круглого сечения ).
    • Части металлической трубы до 400 мм, диаметром 2,5-4,0 см (обычно используют для горячего копчения).
    • Гофротруба из пластмассы 2-3 мм или металлический рукав, диаметр которого будет соответствовать трубе дымохода.
    • Компрессор (можно взять аквариумный вариант).
    • Тройник с сечением, соответствующим диаметру дымового канала.
    • Провода для соединения элементов и выключатель.
    • Термометр.

    Чертежи дымогенераторов для холодного копчения

    Все комплектующие есть в открытой продаже, а часто даже находятся у вас под рукой, поэтому достать их не составит труда. Чертежей тоже много, можно найти в интернете и подобрать подходящий для вашей задумки.

    Для соединения элементов также приготовьте сварочный аппарат и болгарку. Если вы с ними никогда не работали, то лучше пригласить кого-нибудь поопытнее на подмогу. Главная трудность заключается в приварке штуцера, изготовлении дверки для топки и съемных крышек снизу и сверху.

    Статья по теме:

    Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

    Собираем дымогенератор своими руками для холодного копчения: видео процесса

    Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:

    • Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
    • Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При всем этом днище должно быть с бортиками по краям, чтобы пепел не вылетал.
    • С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)
    • Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

    Направьте внимание! Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при всем этом необходимо сделать прорези для поступления воздуха как у обычных печей.

    • Верхняя крышка должна плотно находить на трубу, также дополнительно необходимо изготовить куску для возможности открытия агрегата.
    • Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
    • Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 – 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
    • После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.
    • Устанавливаете вентилятор (отлично подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.

    Вот и все, ваш агрегат готов.

    Дымогенератор для холодного копчения (видео)

    Вот несколько способов, как произвести сборку дымогенератора своими руками для коптильни.

    Статья по теме:

    Коптилка холодного копчения своими руками: видео и фото. Изготавливаем самостоятельно качественную коптилку и наслаждаемся вкусными копчеными продуктами. Нужно всего лишь прочесть нашу специальную публикацию!

    Особенности работы самодельного дымогенератора для холодного копчения

    Когда вы уже собрали дымогенератор для холодного копчения своими руками (чертежи и другие советы по сборке представлены выше), то остается только рассмотреть сам процесс копчения продуктов.

    Для правильного процесса приготовления продуктов холодного копчения, собираем все элементы в одну систему:

    • Расположите генератор на основании, которое должно быть сделано из несгораемых элементов, например, бетонная плита.
    • Положите около 0,5 – 1 литра сухой щепы.
    • Соединяете патрубок и дымоход с камерой копчения.
    • Разожгите щепы, используя специальные просверленные отверстия.
    • Запустите вентилятор.

    Процесс начат, в качестве инжектора выступает тройник. Если вы все правильно собрали, то процесс горения будет происходить самостоятельно и дополнительное участие вас в работе устройства не потребуется.

    Направьте внимание! Вы можете самостоятельно менять температуру, изменяя длину дымохода.

    При сборке дымогенератора для холодного копчения своими руками по чертежам, в качестве корпуса вполне можно применить кастрюлю, бидон, другие емкости в виде цилиндра. Можно собрать модель и без вентилятора, но функционировать она будет хуже, потому что в большинстве случаев природной тяги не хватает для эффективного процесса приготовления деликатесов.

    Советы и рекомендации

    • Если вы не хотите самостоятельно собирать такой агрегат, вы можете купить дымогенератор для холодного копчения, цена на который будет различна зависимо от производительности, объема камеры и фирмы.
    • Собирая дымогенератор для холодного или горячего копчения, не забудьте использовать чертежи и подготавливать все элементы для сборки заранее.
    • От правильной последовательности сборки и хорошей сварки зависит, насколько хорошо будет работать агрегат. Также можете попробовать опилки и щепки разных пород деревьев, чтобы понять какой оттенок вкуса вам нравится больше всего.

    Как сделать своими руками по чертежам дымогенератор для холодного копчения из трубы

    На каждом из этапов копчения нужно очень внимательно следить за тем, как тлеет топливо. От этого будет зависеть то, насколько вкусной и ароматной получится готовая домашняя копченость. Чтобы контролировать процесс было значительно проще, необходимо дополнительно приобрести дымогенератор для коптильни. Также его без проблем можно сделать своими руками, используя для этого обычную трубу.

    Какой принцип работы дымогенератора

    Принцип действия устройства достаточно простой и заключается он в пиролизном разложении древесины при минимальном количестве кислорода. Если говорить более простым языком, то в дымогенераторе щепа нагревается и медленно тлеет практически без доступа воздуха. Генераторы дыма – это закрытие системы, которые могут иметь совершенно разную конструкцию. Заводские модели могут быть дополнительно оборудованы контроллерами температуры, механизмом дозирования щепы и специальными переключателями.

    Кроме того, дымогенераторы могут отличаться своими размерами. Чем больше размер генератора, тем больший объем обязана иметь коптильная камера.

    На заметку! Если мощность генератора дыма будет подобрана неправильно, то это приведет к тому, что копченость получится не вкусной. Поэтому необходимо, чтобы все размеры были рассчитаны правильно.

    Самодельная коптильня из трубы: как делать

    Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

    Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.

    Материалы и инструменты, которые потребуются

    Почему дымогенератор без зольника? Коптильня холодного копчения.

    Для самодельной конструкции нужно подготовить:

    Чертежи дымогенераторов для холодного копчения
    • стальную трубу с диаметром 10 сантиметров;
    • гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
    • отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
    • небольшой ветилятор или компрессор – подойдет аквариумный;
    • фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
    • включатель и электропровода;
    • термометр.

    Из инструментов нужно подготовить:

    • сварочный аппарат;
    • дрель или шуруповёрт;
    • газовый и разводной ключи;
    • болгарку.

    Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

    Чертёж дымогенератора из трубы

    Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

    Ниже представлен самый простой и подробный вариант.

    Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

    Чертежи дымогенераторов для холодного копчения

    Пошаговая сборка

    Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

    Сначала делается камера. Обычно, средняя высота дымогенератора составляет 70-80 сантиметров.

    В высшей части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо.

    В нижней части делается небольшая емкость, куда будет падать зола.

    В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В данном случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.

    • Что такое щепа для копчения;
    • Как сделать щепу своими руками;
    • Щепорезы для производства щепы;
    • Щепа для копчения сала;
    • Щепа для копчения рыбы.

    Также еще есть один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.

    Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.

    Если отверстие будет больше, то это может стать причиной возгорания.

    В высшей части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается очередное отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

    Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр. За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.

    После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.

    • Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Идеальнее всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только лишь вкусной, но к тому же достаточно ароматной.
    • Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на конкретное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
    • Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.

    Теперь остается только временами следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

    Возможные доработки и усовершенствования

    Для того, чтобы сделать самодельный дымогенератор более удобным в использовании, можно дополнить его некоторыми деталями и немного усовершенствовать. Сделать это до боли просто, а результат сможет удивить каждого.

    Зольник

    Для того, чтобы сделать зольник, можно использовать отрезок трубы с сечением, которое чуть больше того, которое имеет труба на корпусе.

    Если такой трубы нет, то можно непосредственно к куску трубы приварить дно, а к корпусу по всему периметру тонкую полоску металла.

    Затем корпус будет вставляться в зольник. В данном случае ножки конструкции будут привариваться непосредственно к емкости для сбора золы.

    Регулируемая тяга

    В самых простых дымогенераторах, изготовленных из трубы, очень сложно регулировать интенсивность горения. Для того, чтобы за процессом горения было проще следить, можно отрегулировать производительность используемого компрессора. В конструкцию дополнительно в таком случае будет встраиваться регулируемое поддувало.

    Делается оно по тому же самому принципу, что и шибер.

    • Внизу корпуса приваривается небольшой кусок круглой трубы.
    • Затем нужно просверлить два отверстия, которые будут находиться друг напротив друга.
    • Сквозь отверстия протягивается небольшой прут, длина которого должна быть примерно на 20 см больше, чем диаметр трубы.
    • Из куска металла с толщиной 2-3 миллиметра вырезается круг, диаметр которого будет немного меньше, чем внутренний диаметр трубы.
    • Прут сгибается, чтобы получилась «ручка».
    • После того, как в отверстия будет вставлена данная «ручка», нужно приварить вырезанный круг.

    Заслонка, которую можно регулировать – готова. Если ее поворачивать, то можно регулировать не только лишь поступление воздуха, да и интенсивность самого горения.

    Сборник для конденсата

    Когда дымогенераторы для холодного копчения работают, то происходит достаточно активное выделение конденсата. Для того, чтобы решить возникшую проблему, в готовую конструкцию можно добавить сборник для конденсата.

    • Выходная трубка генератора дыма движется вниз.
    • В самой нижней точке нужно установить емкость, в которую будет стекать конденсат. К емкости привариваются две трубки, расположенные друг напротив друга.
    • Затем с противоположной стороны трубу снова нужно поднять вверх и подключить к коптильному шкафу.

    За счет такого усовершенствования устройства, большая часть конденсата будет попадать в емкость, что позволит практически полностью решить проблему.

    Эжектор

    Нужно подготовить небольшую трубку, диаметр которой будет составлять ¾ дюйма. Она будет выполнять роль дымохода. Также подготавливаются бобышки и штуцер, который будет использоваться для подачи воздуха. Дымоход и бобышку нужно приварить к заранее проделанным отверстиям, используя сварочный аппарат.

    Затем штуцер вкручивается в бобышку вместе с трубкой эжектора. Длину трубки нужно подбирать с учетом того, что она должна заходить примерно на один сантиметр в дымоход. После чего гибкий шланг от компрессора нужно присоединить к штуцеру.

    Компрессор

    Приобрести компрессор для дымогенератора можно в любом зоомагазине.

    Устройство, которое используется для подачи воздуха в аквариум – это самый идеальный вариант для самодельного генератора дыма.

    Во время выбора компрессора нужно учесть то, какую он имеет производительность. Идеальнее всего использовать устройство, производительность которого не превышает 60 литров в час.

    Коптильная камера

    Перед тем, как приступить к монтажу генератора, стоит определиться с тем, какой объем будет иметь коптильная камера. Кроме того, важно, чтобы все стыки используемой коптильни были герметичными, в ней можно было поддерживать постоянный температурный режим и присутствовал дымарь для циркуляции дыма и отвода конденсата.

    Крепить дымогенератор нужно к боковой стенке. Дополнительно можно установить фиксаторы дымохода или же сделать специальное фланцевое соединение.

    • Из дерева;
    • Из металла;
    • Из кирпича;
    • Из бочки;
    • Из старого холодильника;
    • Из старой газовой плиты.

    Инструкция по эксплуатации

    Пользоваться самодельным генератором дыма до боли просто. В трубу нужно положить топливо. Желательно на трубку, которая находится в высшей части конструкции, предварительно надеть пружину, которая будет доставать аж до стенки. Пружина обязана иметь диаметр примерно 2 см. Из-за этого стружки будут стабильно тлеть.

    После того, как корпус будет полностью заполнен щепой, она поджигается в нижней части. Идеальнее всего воспользоваться газовой горелкой и по мере надобности немного наклонить генератор в сторону. После того, как стружка загорится, нужно закрыть крышкой конструкцию и включить компрессор.

    Несколько советов для пользователей

    Все материалы, которые упоминались выше приведены примерно. Если нет трубы, то можно воспользоваться старым огнетушителем, глубокой кастрюлей с толстыми стенками или, например, бидоном с молока. То же самое можно сказать и о размерах. Подбирать их нужно зависимо от конструкции и размеров коптильной камеры.

    Сделать самостоятельно дымогенератор для холодного копчения в домашних условиях совсем несложно.

    Достаточно все заранее подготовить и четко следовать инструкции. Готовить вкусные копчености дома теперь вполне реально. Необходимо только немного знаний, времени и наличие всех необходимых материалов и инструментов.

    САМЫЙ ПРОСТОЙ вариант дымогенератора на естественной тяге! Для холодного копчения, своими руками!

    Дымогенератор для холодного и горячего копчения своими руками

    Похожие статьи

    • Чертежи дымогенератора холодного копчения

      Принципиально! При работе корпус генератора дыма греется, потому на стенке коптилки он устанавливается на стойках либо через теплоизолирующую прокладку….

    • Чертеж мельницы для сада с размерами

      Выбрав комфортное место, необходимо приготовить его. Сущность процесса: Как сделать декоративную ветряную мельницу для сада своими руками Ветряная…

    • Чертеж печки для казана 7 литров

      1-ая версия представляет собой прямоугольную кирпичную тумбу, где топка имеет тоже прямоугольную форму. Более непростая, но действенная конструкция,…

    • Чертежи на трубогиб для профильной трубы

      Свое заглавие такие трубогибы получили из-за собственного сходства с арбалетом. Базу конструкции подобного устройства составляет рама, изготавливаемая с…

    • Чертеж печи для дома

      Подовая печь Чертеж печи для дома В моем каталоге проектов печей о каминов представлены типовые (т.е. уже готовые) проекты печей и каминов из кирпича….

Нравится: 5
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
