На последующем шаге для вас нужно осознать, как будет смотреться ваш будущий мангал-коптильня. Для этого нужно измерить размеры участка, а после подобрать подходящий проект мангала с коптильней из кирпича в вебе. Если вы желаете сделать уникальный мангал конкретно под ваш участок, то идеальнее всего обратиться за чертежом к спецам.

Самый простой и недорогой мангал из кирпича своими руками: фото, пошаговая инструкция и порядовка

Большая часть людей покупает мангалы в специализированных магазинах, но некие, желающие смастерить что-то без помощи других, делают их сами. В этой статье разглядим как сделать самый обычный и дешевый мангал из кирпича своими руками. Фото пошагового процесса также прилагаются.

Чем отличается простой мангал из кирпича от более сложных конструкций

В маленьком мангале их кирпича отсутствует все избыточное, он совершенно прост. Также важным фактором является разница в бюджете: выстроить небольшой мангал дешевле и резвее, чем функциональный.

Главные отличия показаны в таблице:

Отличия	Обычный	Непростой
Габариты	в среднем – 1000х260х625 мм	от 1.87 м в длину и 2.47 м в высоту
Функциональность	Можно готовить на шампурах, решетке. Также при соблюдении осторожности ставиться казан.	Готовка мяса, рыбы, овощей, супов, коптильня, казан.
Защищенность от осадков	Не защищен	Имеют верхнюю крышку, которая позволяет готовить во время дождика
Скорость постройки	от нескольких часов до пары дней, зависимо от способностей	От нескольких дней до полутора недель

В этой статье мы с наслаждением поведаем для вас как сделать самый обычной и дешевый мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно отыскать здесь же.

Определяем место для установки на участке

1-ое, с чего необходимо начать – избрать, где будет находиться наш самый обычный мангал. Нужно учесть:

Следует расположить постройку из кирпича подальше от жилых помещений и растений. Это принципиально исходя из убеждений пожаробезопасности, также заботы о деревьях, ведь они могут завянуть;
Идеальнее всего поставить конструкцию на подветренной части участка. Данный пункт будет особо полезен тем, кто испытывает трудности с разжиганием огня;
Очень принципиально, чтоб мини мангал из кирпича был на большенном расстоянии от выгребных ям либо других отхожих мест.

Читайте также: Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

Инструменты и материалы

Чтоб сделать маленький мангал из кирпича для вас пригодятся:

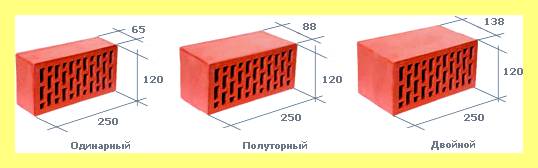

полнотелый кирпич – 53 шт.
цемент;
гашеная известь;
декоративный камень;
вода;
песок.

мастерок;
ведро;
наждачка;
емкость для смешивания цемента;

Самый простой и недорогой мангал из кирпича своими руками: фото инструкция

Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.

Определяем размеры маленького мангала из кирпича – ширина 1000 мм, длина 625 мм, расстояние между стенами в жаровне – 375 мм (вполне достаточно, если ориентироваться на среднюю длину шампуров). В высоту наше сооружение будет 260 мм.
Теперь, когда мы знаем размеры и выбрали место для установки, пора расчистить его и выровнять. Важный момент – для установки такой небольшой кирпичной конструкции фундамент не потребуется, поэтому тут все проще, чем со сложными постройками.
Точно разметьте расположение внешних стенок. После чего сложите все 4 ряда без раствора. Порядовка ниже на схеме. Если вас все устраивает, то пора переходить к раствору.
Для простого кирпичного мангала на даче мы рекомендуем такое соотношение: – 1/4 цемента;
– 1/4 гашеной извести;
– 3/4 песка. После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.

Читайте также: Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

Далее делаем кладку на раствор. В сложных конструкциях советуют армировать проволокой, но мы обойдемся без этого – в мангале всего 4 ряда, куда ему коситься и разрушаться?

Дайте время обсохнуть и зачистите швы на поверхности наждачкой;

Можно декорировать постройку, при желании используя искусственный камень/клинкер.

Примеры простых мангалов

Перед тем как начать строить простой мангал из кирпича своими руками у себя на даче, смотрите примеры из нашей галереи. Надеемся, они вдохновят вас на новые проекты!

Мангал-коптильня из кирпича своими руками – чертежи и фото, пошаговая инструкция, особенности, порядовка и примеры конструкций

Одним из самых популярных видов мангалов по праву считаются коптильни. Их многофункциональность позволит вам вкусно приготовить самые разнообразные блюда. В этой статье мы разберем с вами как делается мангал-коптильня из кирпича своими руками. Чертежи и фото, также пошаговая инструкция – все это вы найдете в статье. Для удобства можете воспользоваться навигацией ниже.

Особенности мангала-коптильни из кирпича

Мангал, барбекю и коптильня – три в одном своими руками из металла или кирпича представляют собой сочетание трех устройств. Мангал является жаровней, на которой можно приготовить мясо и рыбу. Коптильня – плотно закрывающаяся емкость из металла, в какой приготовленная еда обдается дымом. Барбекю позволяет делать прекрасные стейки.

Главной чертой уличных коптильни и мангала из кирпича будет то, что приготовленная еда не имеет запах дыма, но при всем этом остается мягкой и сочной.

Пища, приготовленная при помощи коптильни, является полезной, потому что готовится без растительного масла. В мангалах-коптилках зачастую еда приготавливается при помощи горячего копчения.

Мангал коптильня из кирпича своими руками: чертежи и фото, пошаговая инструкция

Кирпичный мангал коптильня из кирпича своими руками, чертежи и фото которого предоставлены ниже, имеет следующие преимущества:

удобство в приготовлении пищи;
долговечность постройки. При правильном уходе данная конструкция прослужит вам не одно десятилетие;
надежность. Построив мангал-коптильню из кирпича будьте уверены, что никакие погодные условия не испортят ее;

Обладает только одним недостатком: его довольно непросто сделать, имея малые познания в сооружении подобных печей.

Подготовительные работы

Перед возведением мангала вам необходимо провести некоторые подготовительные работы, а именно:

выбрать место для установки мангала;
изготовить план-проект;
подобрать и закупить требуемый инструмент и материалы.

Читайте также: Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

Далее мы рассмотрим как строится коптильня из кирпича своими руками. Чертежи и фото, пошаговая инструкция и рекомендации далее.

Кстати, если вы хотите рассмотреть какие можно сделать мангалы своими руками из металла – размеры и фото инструкция есть в соответствующем материале!

Определяем место для установки на участке

Некоторые воспринимают мангал не просто как приспособление для пикника, да и как место, где можно приготовить большинство основных блюд. Поэтому, выбирая место под будущий мангал-коптильню, обращайте внимание на:

выбирайте место, которое продувается ветром меньше всего;
удаленность от дома. Идеальнее всего расположить мангал неподалеку от дома, чтобы вам было удобно выносить посуду и продукты;
не стоит располагать мангал под деревьями, чтобы уменьшить риск пожара.

Обращайте внимание на место, где вы не только лишь сможете поставить мангал-коптильню, да и навес для него. Это поможет вам защититься от осадков при приготовлении пищи.

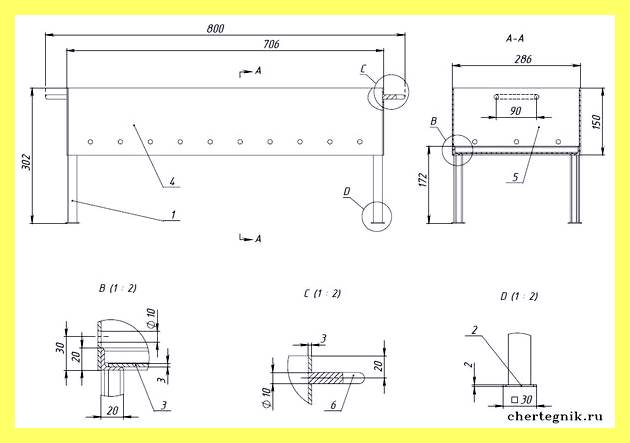

Проект, чертеж и схема на бумаге

На следующем этапе вам необходимо понять, как будет выглядеть ваш будущий мангал-коптильня. Для этого необходимо измерить размеры участка, а после подобрать нужный проект мангала с коптильней из кирпича в интернете. Если вы хотите сделать уникальный мангал именно под ваш участок, то идеальнее всего обратиться за чертежом к специалистам.

Инструменты и материалы

После составления проекта следует определиться, какие материалы потребуется в процессе сооружения мангала-коптильни из кирпича своими руками. Чертежи и фото порядовки будут далее.

В процессе работы вам понадобятся:

Также потребуется закупить следующие виды материалов:

Фундамент

При своем большом весе, мангал-коптилка нуждается в прочном основании. Лучший вариант для такого типа обьектов – использовать фундамент монолитную плиту с армированным основанием.

При установке фундамента работы выполняются в заданной последовательности:

Этапы	Вид беседки
1	Первоначально производится разметка участка. Для установки мангала оптимальный размер площади составит порядка 3 м 2 ;
2	Формируется котлован по заданному проектом периметру. Его уровень глубины напрямую находится в зависимости от таких характеристик, как вес мангала, данные по грунту;
3	Изготавливается опалубка. Она должна быть выше уровня грунта на 50 мм. Также ее необходимо обшить внутри изоляционным материалом. В нашем случае это рубероид;
4	Выкладка дна увлажненным песком. Высота слоя песка должна составлять 100 мм;
5	Формирование сетки армирующего типа. Для ее изготовления требуются прутья, толщина которых составляет 10-12 мм. Их укладка должна производиться на расстоянии 10 мм. После чего они соединяются проволокой. Потребуется изготовление 2 сеток, которые соединяются между собой прутьями высотой в 50 мм;
6	Укладывается армирующая решетка непосредственно в котлован. Все это заполняется смесью, приготовленной из раствора песка и цемента в пропорции 3:1. Последующие слои делаются с промежутком в сутки и формируются до краев опалубка;
7	Выравнивание последнего слоя цемента.

Читайте также: Стационарный мангал из кирпича своими руками: чертежи и фото для дачи, пошаговая инструкция, плюсы и минусы

Раствор для кладки

До строительства необходимо приготовить раствор для кладки мангала с коптильней из кирпича. Для его приготовления потребуется песок, цемент и известь гашеная. Все эти составляющие берутся в пропорции 3:1:1. Для кладки шамотного кирпича готовится раствор на глине.

Цоколь

Следующий шаг после закладки фундамента – строительство цоколя.

Кладка первого уровня без использования раствора позволит сделать разметку и подгонку кирпичей, и вам не придется их резать в дальнейшем. Благодаря кладке вы также сможете определиться с дальнейшим расположением решеток и вертел

Для увеличения прочности кладки кирпич предварительно смачивается водой. Первый ряд кирпича кладется без смеси, последующие ряды выкладываются таким макаром, чтобы середина кирпичей следующего ряда приходилась на стык кирпичей предыдущего. Для придания прочности углам, они усиливаются при помощи проволоки.

Порядовка

Возводя стенки вашего будущего мангала-коптилки, необходимо позаботиться, чтобы они были расположены точно вертикально. В этом вам поможет использование порядовок – определенных приспособлений в виде уголков или реек с делениями, соответствующими толщине горизонтальных рядов в кладке (77 мм для одинарного и 100 мм для утолщенного кирпича).

Необходимо установить порядовки мангала с коптильней из кирпича еще до начала кладки на углах стенок.

Жаровня

Следующий этап в строительстве мангала – жаровня. Для этого на ее уровне устанавливаются металлические уголки, что способствует закреплению основы топки. Для обеспечения доступа воздуха некоторое количество кирпичей под жаровней должно быть уложено без раствора. Для этого хватит 2-3 щелей.

Сама топка сооружается из металла: в ней проделываются отверстия для обеспечения доступа воздуха. Для удобства установки решетки два кирпича с противоположных концов кладутся с небольшим выступом.

Читайте также: Самый простой и недорогой мангал из кирпича своими руками: фото, пошаговая инструкция и порядовка

Стены и дымосборник

Предпоследний этап сооружения мангала из кирпича своими руками – стены и дымосборник. Первые восемь рядов отводятся под дровник. Девятый ряд предназначен для установки фанерной опалубки. В десятом ряду формируется перекрытие для ниши.

Кирпич в этом случае выкладывается ребром, а его толщина составляет 18 см. Следующий ряд послужит для выравнивания места хранения дров. Столешница предусмотрена на 12 ряду. С 13 по 15 ряд формируем топку. Далее дело за дымосборником

Обычно, дымосборник строится из 10 рядов кирпича, которые кладутся с уступами. Длина уступа с лицевой стороны равна 17 мм, а с боков составляет по 35 мм. Расстояния можно менять зависимо от особенностей конструкции и от длины первого ряда.

Размеры последнего ряда вытяжки полностью должны соответствовать параметрам дымохода.

Декоративная отделка

Содержит в себе облицовку печи при помощи декоративного кирпича или же камня. Для улучшения эстетического вида и удобства вокруг мангала земля выкладывается тротуарной плиткой. Также это позволит повысить уровень пожарной безопасности. Для удобства можно предусмотреть сооружение навеса и мраморную столешницу для разделочного стола.

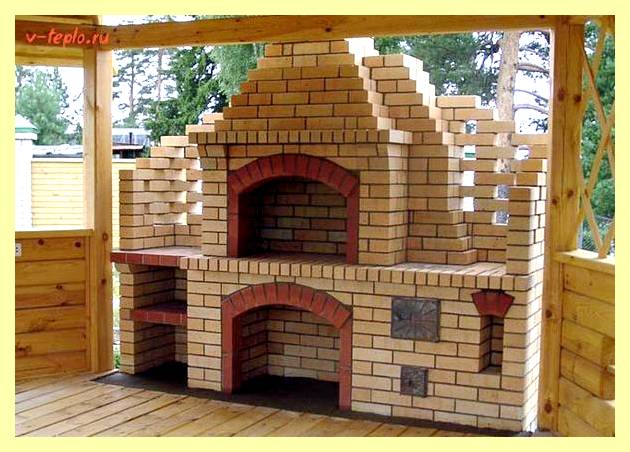

Примеры мангала с коптильней из кирпича

Итак, мы рассмотрели процесс сооружения мангала-коптильни. В заключение представим некоторые варианты мангалов с коптильней.
