Распашные ворота своими руками

Распашные ворота, выполненные своими руками – это один из более всераспространенных типов ворот, который выбирают при облагораживании малых личных участков так и огромных приватных территорий. Выбор конкретно этих ворот обусловлен тем, что они отличаются простотой установки и надежностью при активной эксплуатации. Установив подобные ворота на участке, вы можете не только лишь защитить свое имущество, но также и сберечь деньги. Ниже разглядим особенности таких конструкций и разберемся, как их смонтировать без помощи других.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои достоинства и недочеты, более тщательно разглядим их ниже:

1. Достоинства:

• относительно низкая цена, которая станет приятным призом к устанавливаемым воротам;
• простота монтажа;
• долгий срок эксплуатации установленной конструкции;
• установка можно выполнить своими силами;
• установка можно делать с своими дизайнерскими доработками;
• если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
• вы имеете возможность выбирать без помощи других, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

1. Недочеты:

• для крепкого монтажа нужно будет довольно глубоко зарыть столбы, а своими руками это сделать не всегда просто;
• бетонирование этих столбов отбирает много времени, а при неверном бетонировании с течением времени столбы могут перекоситься;
• будет нужно очень огромное место для монтажа таковой преграды;
• опасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет фактически нереально;
• при монтаже электропривода следует получать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, достоинства таких конструкций перевешивают над недочетами, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на собственном участке.

Виды металлических конструкций

До того как вы займетесь сбором новых ворот, принципиально будет обусловиться с их конструкцией. Выбор стоит делать, беря во внимание ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать разные варианты, каждую из их разглядим по отдельности.

Одностворчатые

Стальные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо удобно в эксплуатации. Для того чтоб они отлично работали, принципиально накрепко укрепить опоры, на это придется издержать много средств. Решив установить конструкцию на гараж, похлопочите о сооружении сильной и надежной железной рамы, также не забудьте укреплять петли. К недочетам стоит отнести необходимость наличия места для функционирования створки.

Двустворчатые

Более нужны, удобны в эксплуатации. Без сложностей их можно смонтировать без помощи других на собственном участке. Конструкция делается из 2-х полотен, которые схожи по размеру, как следует, для вас нужно будет сделать каркас из 2-ух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень удобны при каждодневном использовании. Делаются они как и предшествующая конструкция, единственным различием есть наличие на одной створке специальной ворота. Если таковой тип конструкции планируется устанавливать на гараж, нужно выбирать врезной тип ворота.

Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье управления, вы можете без помощи других сделать распашные ворота. Для этого будет нужно верно придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

• фундамент и столбы;
• каркасные работы;
• обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину более одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

• трубы зачистить от ржавчины, после этого обезжирить подходящим веществом;
• прогрунтовать поверхность подготовленной трубы, после этого прокрасить ее в тон с выбранным профлистом;
• отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
• на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
• несущий столб устанавливается в подготовленную яму и крепится с помощью арматуры;
• воспользовавшись строительным уровнем, выровняйте расположение столбов;
• залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

Изготовление

Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:

• трубу, которую будете использовать для каркаса, необходимо очистить и обезжирить, после этого прогрунтуйте и прокрасьте ее;
• почти всегда створки имеют прямоугольную форму, но бывают и исключения. Стоит понимать, что если верхняя грань ворот будет иметь закругленную форму, тогда трубу потребуется гнуть, для этого лучше обратиться к мастерам профессионалам;
• трубу нарежьте в соответствии с размерами по чертежу, угол среза 45С;
• подготовленные трубы выложите на рабочую поверхность, ровность диагоналей проверьте с помощью рулетки;
• теперь можно прихватить раму сваркой;
• опять проверьте ровность углов и диагоналей, если необходимо подровняйте их и окончательно проварите трубы;
• с внутренней стороны рамы необходимо приварить уголок, придерживайтесь угла между стыками в 45С;
• по углам рамы приварите так называемые «косынки», это необходимо для придания дополнительной прочности каркасу;
• теперь необходимо приварить поперечные перекладины к раме. Специалисты рекомендуют располагать горизонтальные перекладины на расстоянии 40-50 см от нижнего и верхнего края;
• если вы планируете устанавливать замок, как раз время сделать короб для него из листового железа. Он будет надежной защитой механизма от воздействия осадков;
• отвесы необходимо переместить с опорных столбов на боковые стойки изготавливаемой рамы;
• прикрепите ответные части навесов;
• прошлифуйте места, где делали сварку, обработайте их грунтовкой и покройте краской.

Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.

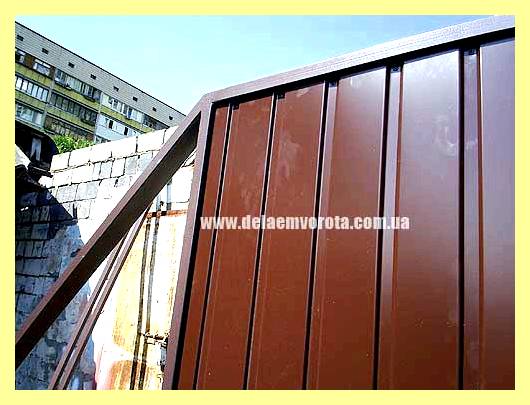

На следующем этапе стоит задуматься, чем обшить распашные ворота. В данном случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:

• Профлист положите поверх подготовленной рамы и прикрепите его стальными заклепками, саморезами. Эстетично будут смотреться декоративные заклепки, но по мере надобности выполнить ремонт, сложно будет демонтировать полотно.
• Крепить профнастил следует исключительно в местах углубления, это так называемые «волны».
• Количество саморезов на 1 м2 – 8-10 штук. Это оптимальный показатель.

Специалисты не рекомендуют выбирать алюминиевые заклепки, потому что они не способны выдерживать сильные порывы ветра.

После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.

Установка автоматики

Система автоматика для распашных ворот довольно практична и установить ее вы вполне сможете самостоятельно. Чтобы ворота были автоматическими, вам необходимо будет установить как минимум пару приводов, после этого подключите блок управления и купите хотя бы одно устройство для управления этой системой. Для того чтобы достичь большей безопасности при открывании ворот можно также установить сигнальную лампу и фотоэлементы.

Направьте внимание, следует выбирать различные приводы, если створки открываются внутрь и если створки открываются наружу.

Схемы и чертежи

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально себе четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

Ворота из профнастила: как сделать своими руками

В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при всем этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

Преимущества профнастила

Из большого количества преимуществ перед другими материалами для ворот выделим основные

• Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
• Внешний привлекательный вид. Сочетаемость с забором из любого материала.
• Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
• Сравнительно небольшая цена.

Фотогарея: различные конструкции ворот из профнастила

Распашные ворота с одной створкой и калиткой Распашные ворота с калиткой в створке ворот Откатные ворота с каменными столбиками Откатные ворота с металлическими столбиками Распашные ворота с кирпичными столбами Откатные ворота с кирпичными столбиками Распашные ворота с кованными элементами и калиткой

Проектирование

Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе использования и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

Существуют две схемы открывания въездных ворот, распашная и сдвижная.

Распашная — наиболее простая и дешёвая схема ворот, в какой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

Сдвижная (откатная) — немного дороже первой и поболее сложна в реализации, потому что требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими несущими столбами.

Чертёж распашных ворот с калиткой

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может потому что у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

• Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
• Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
• Профнастил размерами 3,4*1,9 м.
• Профильная труба для опорных столбов сечением 60*60*2 мм
• Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
• Самроезы, заклёпки.
• Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
• Гвозди.

Необходимый инструмент

• Сварочный аппарат.
• Болгарка с отрезным и шлифовочным кругами.
• Шуруповёрт или заклёпочник.
• Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
• Средства защиты глаз и рук.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Сборка

1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

Сварка первых элементов рамы на стапеле

Распашные ворота с электроприводом: тюнингуем участок своими руками

Распашные ворота являются одними из самых распространённых, потому что их стоимость намного меньше по сравнению с раздвижными, откатными или подъёмными. Они достаточно просты в установке и могут быть металлическими или деревянными. Их можно сделать своими руками, если точно следовать указаниям, чертежам и инструкциям, также иметь необходимые материалы и инструменты.

Распашные ворота: виды и особенности конструкции

По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.

В гаражах обычно ставят ворота с двумя створками и калиткой

Почти всегда мы встречаем конструкции из металлических листов или деревянного штакетника и исключительно в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за некоторое количество дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.

Металлические распашные ворота долговечны и надёжны, но подвержены коррозии

Деревянные распашные ворота красиво смотрятся, но имеют низкую степень огнеупорности

Автоматические распашные ворота часто делают из профнастила

Электрические приводы в автоматических конструкциях делятся на три вида:

Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.

Рычажковый электропривод открывает ворота весом до 1 т

Подземные электроприводы редко используются в частных домах

Линейный привод для распашных ворот плотно крепится к полотну створок

Устройство распашных ворот

Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:

одна или две прожилины по горизонтали для усиления прочности конструкции;

Для усиления прочности конструкции на створках устанавливают рёбра жёсткости

Рёбра жёсткости на створках распашных ворот могут быть расположены одновременно по горизонтали и диагонали

Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.

Подготовка к постройке распашных ворот: чертежи и эскизы

Предварительно необходимо выбрать место для распашных ворот и провести некоторые подготовительные работы:

• расчистить территорию;
• убрать мусор;
• по мере надобности выровнять поверхность.

Также понадобится точный чертёж конструкции.

Точный чертёж распашных ворот поможет рассчитать необходимое количество материала

Что понадобится для работы: материалы и инструменты

Для строительства каркаса двустворчатых распашных ворот понадобится:

• металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
• профильная труба 6х3х0,2 см;
• швеллерная балка со стенками толщиной 14–16 см.

Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — в большинстве случаев используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

• С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
• НС — имеет большую высоту гофры и высоту листа;
• Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

Обычно люди приобретают профлист марки С8 или С10, потому что он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.

Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

Расчёт материала

Для определения общей длины рамы выполняем действия:

• ширину одной створки умножаем на 4;
• высоту рамы умножаем на 6;
• находим сумму полученных чисел.

Количество металлопрофиля рассчитываем так:

• находим площадь одной створки (её ширину умножаем на высоту);
• полученное значение умножаем на 2.

Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м 2 : два листа размером по 4 м 2 для устройства двух створок.

Если опоры ещё не были установлены, рекомендуем приобрести профлисты стандартных размеров, чтобы их не пришлось обрезать.

Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

КРАСИВЫЕ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ ЗА 1,5 ЧАСА! Полная Инструкция.

Инструменты

Для строительства распашных ворот понадобится:

• бур, штыковая и совковая лопата;
• дрель;
• электрический шуруповёрт;
• ножницы для металла;
• угольник и уровень.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, потому что от этого зависит и надёжность будущих ворот.

Для опорных столбов выкапывают ямы глубиной примерно 1,2 м и диаметром 0,5 м

Опоры для для распашных ворот устанавливают в подготовленные ямы и заливают бетоном

Все части рамы собирают на ровной площадке и сваривают

Каркас створок ворот укрепляют металлическими уголками для прочности

Сваренная рама ворот укрепляется горизонтальными и диагональными рёбрами жёсткости

К раме каркаса приваривают петли

Выемки для петель на профлисте вырезают ножом по металлу

Для крепления профлиста используют шурупы с шестигранной головкой

Петли желательно приваривать, когла каркас створок ещё не установлен

На петли навешивают обшитые профлистом створки

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
• пульт дистанционного управления с дальностью действия более 50 м;

Пульты дистанционного управления для автоматических распашных ворот обязаны иметь дальность действия более 50 м

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

Линейный электропривод можно установить, если расстояние между петлями и внутренней стороной опоры меньше 15 мм

Рычажный привод для распашных ворот можно установить, если расстояние между петлями и внутренней стороной опоры более 15 мм

Далее, мы определяем ширину створки, также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов идеальнее всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
2. Установить гидравлический привод на ручной режим и подсоединить при помощи сварки крепёжные элементы к воротам.

Кирпичные опоры укрепляют металлическими пластинами при установке электропривода на ворота

При использовании линейной модели нужно оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода

Распашные ворота с автоматической системой открывания и закрывания оборудуют выключателями

Сигнальная лампа — один из элементов распашных автоматических ворот

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, потому что их легко сделать своими руками из обычной арматуры:

1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
2. Привариваем их к верхней и нижней планке каркаса ворот.
3. Берём четыре металлических прута и при помощи сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Вертикальный засов для распашных ворот можно сделать своими руками

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
3. На специальные монтажные уши крепим навесной замок.

Накладной засов для распашных ворот можно приобрести в магазине

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

• Автор: Елена Давыдова
• Распечатать

Распашные ворота,своими руками легко и просто.

Простая схема изготовление распашных ворот

Похожие статьи

• Чертеж фермы для навеса длиной 6 метров

  Процесс монтажа ферм из профильных труб при сооружении навеса и других каркасных конструкций включает последующие мероприятия: Расчет фермы —…

• Шкаф купе встроенный в нишу чертежи

  Для установки довольно 2-3 параллельных направляющих, чтоб несколько дверей не сталкивались, а перекрывали друг дружку. Для этого они инсталлируются в…

• Чертежи калиток из профтрубы

  Лопатой либо с помощью бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Позже устанавливается столб, выставляется…

• Чертеж мельницы для сада с размерами

  Выбрав комфортное место, необходимо приготовить его. Сущность процесса: Как сделать декоративную ветряную мельницу для сада своими руками Ветряная…

• Чертежи складная садовая скамейка из дерева

  Сделать лавку со спинкой своими руками из дерева нетрудно. Материалом служат обыденные брусья и доски, отшлифованные и покрытые лаком. Основание нередко…
