Дровокол механический пружинный колоть дрова

Вариант, при котором движок размещен под столешницей, более предпочтителен. Длина столешницы в таком случае будет нужно меньше. Не считая того, это дозволит защитить мотор от щепок. В данной схеме подойдет однофазовый электродвигатель, что поможет понизить издержки на изготовка устройства.

Чертеж и инструкция для изготовления своими руками винтового дровокола

Для обитателей личных домов либо для хозяев пригородных участков, нередко животрепещущим становится вопрос: как сделать винтообразной дровокол своими руками и где для этого взять аннотации, чертежи, фото? Ведь в личном доме нередко приходится заготовлять дрова. При маленьком их количестве можно совладать и топором. Если же их много, топор уже не поможет – будет нужно много сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для производства дровокола употребляются узлы от другого оборудования. Самодельные агрегаты по типу собственного рабочего органа разделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластинка. Древесную породу на нее подает толкатель.

Дровокол этой категории именуется реечным. У устройств второго типа основной элемент – конус с винтообразной резьбой. Таковой дровокол именуется конусным. 2-ое его заглавие – винтовой.

По своему конструктивному исполнению он более простой, чем реечный.

Принцип действия, преимущества и устройство винтового дровокола

Простота конструкции.
Низкая стоимость узлов.
Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
Высокая производительность (до 12 м3 дров длиной около 60 см).
Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта получается из-за ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. Другими словами, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в данном случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

допустимая мощность электродвигателя — 2-4 кВт;
наличие кнопки включения и выключения, также устройства, созданного для защитного отключения в случае возникновения внештатных ситуаций;
вал винта должен находиться на подшипниковых опорах;
на конусе должна быть упорная резьба;
высота агрегата должна быть около 800 мм;
ремни желательно использовать клиновидные, а шкивы — двухручейные;
заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

Лист металла толщиной 4-5 мм.
Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
Вал.
Шкивы (для передачи при помощи ремня) или звездочки (для передачи при помощи цепи).
Ремень или цепь.
Подшипники, имеющие корпус.
Электродвигатель.
Провода.
Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1.

Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с двигателем внутреннего сгорания. Рекомендуемый диаметр вала — от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

электродрель со сверлами разного размера;
молоток;
сварочный аппарат;
болгарка;
рулетка, ключи;
маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси.

На эти оси установите колеса.

После чего установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал.

Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала — никакого сопротивления быть не должно.

Установка двигателя и главного вала

После чего можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После чего снова проверьте траекторию.

Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется при помощи трубного ключа.

Лыски обеспечат сцепление ключа с валом. После чего установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

Краткий обзор колуна

После чего приступайте к подключению электрооборудования. Все — дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

длина — 850 мм;
ширина — 450 мм;
высота — 650 мм.

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте исключительно в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя.

Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел — 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в дальнейшем вы сэкономите кучу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Механический колун (пружинный дровокол) своими руками

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев при помощи дровокола получается из-за использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть неограниченное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При всем этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, а именно, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм при помощи пружины возвращается в исходное положение. Таким макаром, механизм работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

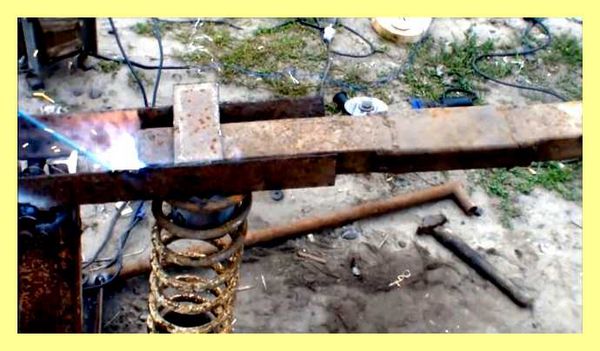

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы хотим предложить внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Читайте также: Винтовой (конусный) колун своими руками

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать несущую балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который при помощи опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. При помощи рукоятки сброса снимается давление масла в цилиндре.

Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Читайте также: Самодельный гидравлический колун своими руками

Вариант 3

В данном случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

Дровокол-козелок, два в одном (размеры).

шток, обеспечивающий перемещение оснастки;
клин, приваренный к скользящей по цилиндрическому стержню втулке;
утяжелитель, которым оснащается очередной шток, закрепленный в высшей части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу.

Легкой рубки дров вам!

Винтовой (конусный) колун своими руками

Многие люди, использующие для отопления своего дома печи, которые работают на дровах, приобретают дровокол. Это устройство значительно облегчает процесс рубки поленьев, который в ручном режиме выполняется физически сложнее и дольше. Не каждому пользователю дровяных печей по карману дровоколы заводского производства. Однако домашние мастера могут сами изготовить довольно простую и недорогую конструкцию, которая станет достойной заменой покупному варианту.

Особенности функционирования

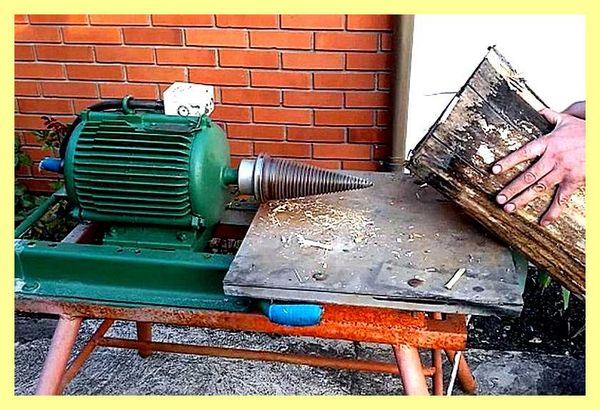

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части. При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять повышенное внимание.

Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, также уложенной набок П-образной рамы.

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

Приобрести винтовой колун можно в различных интернет-магазинах. Будьте готовы выложить от 15 до 35 тыс. рублей, поскольку цена электроколуна варьируется именно в таких пределах. Для домашних умельцев мы хотим предложить подробную инструкцию по самостоятельной сборке этого оборудования.

Дровокол своими руками

Изготовление самодельного винтового колуна сводится к решению главной задачи: поиска конусной оснастки.

Читайте также: Колуны для дров: механизм работы, виды и способы изготовления

Процесс создания довольно популярных резьбовых конусов типов «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см составляет 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:

вал диаметром 3 см и длиной 35 см;
шкив ременной передачи;
опора вращения – 2 шт.;
конус типа «шуруп» с указанными ранее размерами.

Чтобы облегчить работу, внимательно изучите чертеж винтового дровокола. Эта схема будет служить вектором в создании агрегата.

Если домашний умелец располагает токарным станком, он может самостоятельно изготовить конус, а потом выполнить на нем левую упорную резьбу.

Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины – болгарки. К тому же такой способ подготовки нужной детали не требует соблюдения точных размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками необходимого размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.

Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании оснастки в тугом полене легко вывинчивать ее при помощи газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Подшипники сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый двигатель мощностью более 6 лошадиных сил, который устанавливается на мотоблоки.

Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.

Читайте также: Изготовление дровницы на даче своими руками

При изготовлении самодельного винтового дровокола необходимо уделить внимание следующим важным моментам:

Подобный электрический станок имеет оптимальную производительность, которая находится в зависимости от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
Прямое соединение конусной насадки с двигателем может представлять опасность из-за большого количества оборотов.
Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
Чертеж винтового колуна является хорошим помощником при изготовлении прибора: перерисуйте или распечатайте его на листок, и работа пойдет бодрее.
