Мангал из металла 5мм с ПЕЧКОЙ ��

Легкая очистка . Со временем на любом мангале накапливаются гарь, копоть, остатки золы. В складных мангалах-дипломатах, а также стационарных моделях снять загрязнения не так просто.

Как сделать мангал из металла своими руками и навес для него

Металлические мангалы представляют собой продолговатые ящики, в которых тлеют угли. Бортики служат опорами для шампуров, а приток воздуха обеспечивают отверстия в нижней части боковин. Как изготовить такой мангал своими руками, мы рассмотрим в этой статье. Также будут ссылки на готовые проекты для скачивания.

Особенности металлических конструкций

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Чертеж мангала с печкой из металла

Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Чертеж мангала с печкой из металла

Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Чертеж мангала с печкой из металла

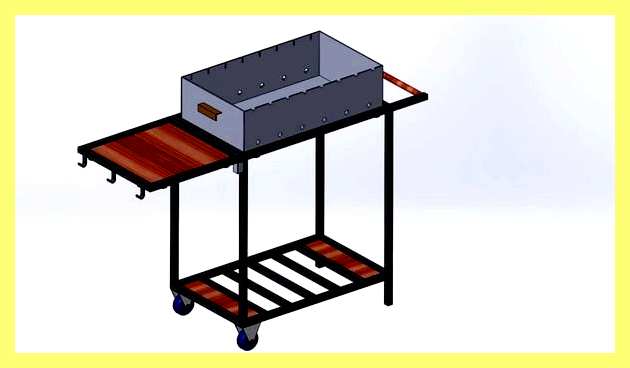

Мы собрали для вас несколько чертежей типовых мангалов, которые легко изготовить самостоятельно.

Достоинства и недостатки мангала из металла

Достоинства:

  • простота и большое количество вариантов конструкции;
  • высокая скорость сборки;
  • возможность самостоятельного изготовления;
  • сравнительно малая стоимость при изготовлении своими руками;
  • высокая ремонтопригодность.

Недостатки:

  • материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
  • для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок
Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом
Сварочный инвертер с набором электродов
Лопата или бур для изготовления гнезд под опоры
Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры
Защитная краска для нанесения на мангал

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Чертеж мангала с печкой из металла

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Чертеж мангала с печкой из металла

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Мангал для казана размеры

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Собираем простой навес (крышу) своими руками

Самым простым и надежным дополнением к сварному мангалу считается навес из металла. Этот материал долговечен, с ним легко работать, если у вас есть опыт в сварке, плюс из него можно сделать как стационарные, так и мобильные конструкции. Ниже мы покажем вам один из вариантов навеса, который легко сварить своими руками.

Необходимый строительный инвентарь

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

Чертежи мангалов из металла: фото

Мангал – удобное и полезное кулинарное оборудование для готовки на жару. Это функциональное изобретение позволяет готовить разную пищу, применяя натуральный жар от углей. Несмотря на то, что изначально оно изготавливалось в качестве универсального инструмента для готовки, сегодня мангал – это основа для приготовления мяса и шашлыка. Вокруг него проводятся выезды на дачу и природу, провожая осень, встречая приход весны и отмечая лето.

И ниже мы предоставим чертежи мангалов из металла, их фото и видео по технологии изготовления мангалов разных конструкций.

Содержание материала

Основа мангала.
Вид мангала: обычный, стационарный, разборный.
Размеры и чертежи мангалов из металла, фото.
Подготовка будущей конструкции.
Сварка мангала.
Мангалы из металла с навесом.
Чертеж мангала с печкой из металла
 Покраска готового результата.

Покупка мангала – дорогостоящее приобретение. Простая металлическая конструкция иногда стоит большие суммы, не оправдываясь качеством или его внешним видом. Поэтому намного лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свои навыки.

Основа мангала

Мангал – это удобный инструмент приготовления пищи на жару. Он отличается весьма прочной конструкцией, но все ее особенности состоят в нюансах. Именно они позволяют быстро и легко готовить шашлыки и прочие блюда, предоставляя достаточное количество жара для кулинарии.

Среди основных преимуществ мангала стоит выделить следующие:

  • подходящие размеры;
  • отверстия для воздуха;
  • глубину;
  • выемки для шампуров.

Несмотря на то, что некоторые из них являются очевидными, все они требуются для качественной готовки. Что касается глубины мангала, то она позволяет набираться достаточному количеству жара и размещению мяса на такой высоте, где оно будет готовиться, но не гореть. Таким образом, Вы сможете положить необходимое количество древесины.

Отверстия для воздуха – особенно важный нюанс этих конструкций. Ведь именно из-за них мясо, которое приготовлено на мангале, сильно отличается от другого способа готовки на природе. Регулярный приток воздуха позволяет сохранить температуру и жар углей, в полной мере используя весь потенциал.

Внимание! Еще один нюанс мангала – поддон. Он исключает падение углей через специальные вентиляционные отверстия в дно и способствует частичной регулировке воздуха.

Для дальнейшего использования конструкции подбор размеров является крайне важным. Ведь готовка происходит на решетке или шампурах, поэтому нужно отталкиваться на ее средние размеры. Мангал должен быть широким, что позволяет разместить всю длину шампура и должен давать необходимое количества жара, допускать размещение больше восьми порций мяса.

И последний нюанс – изготовление выемок для шампуров. Они позволяют разместить мясо в любой позиции, равномерно обжаривания его с разных сторон. Этот подход отыгрывает большую роль в приготовлении ароматного и сочного шашлыка без пригорания.

Чертеж мангала с печкой из металла

Но эти моменты всегда варьируются в зависимости от типа мангала.

Определяемся с видом мангала: чертежи, фото

Сразу стоит сказать, что разновидности таких конструкций многочисленные. Ведь каждый хочет найти оптимальный вариант, где готовить мясо и прочие продукты на жару. Сегодня выделяют следующие типы мангала:

Обычный мангал имеет квадратную конструкцию. Хотя и имеют большой вес, могут переноситься. Часто он имеет съемные ножки.

Легкий и небольшой разборный вариант, который Вы сможете возить в автомобиле. Он удобнее и проще, а также подходит для походов в лес.

Мощный мангал, созданный из металла. В основе могут лежать кирпичные блоки, обеспечивающие высокую надежность. Нередко такие мангалы могут дополняться стальными декорациями.

Выбор типа мангала очень ответственный при его самостоятельной постройке. Таким образом, Вы сможете определиться с задачами и выбрать лучший вариант. Однако рекомендуется выбирать обычный тип как самый универсальный выбор для дачников.

Внимание! Мангалы могут иметь разную форму. Отмечают круглые, прямоугольные, загнутые и другие типы, готовка на которых может несколько отличаться.

Чертежи мангалов из металла: фото разных типов

Перед тем как сделать соответствующие чертежи и выбрать размеры для будущего мангала, для постройки необходимо выбрать оптимальный вариант, который используется чаще всего. Нужно подбирать соответствующую ширину и высоту конструкции, и подходящую длину ножек. Чертеж обычного мангала предоставляется так:

Размеры, которые указаны в миллиметрах. На нем хорошо заметно, что общая высота мангала при длине ножек в 70 см и при длине 95 см. При этом глубина мангала будет составлять 25 см, что выступает оптимальным расстоянием от жара до шампуров.

Ширина мангала – 28 см, что несколько ниже среднего размера шампура. Длина составляет 54 см, нужно для равномерного распределения 9 порций над жаром.

Верхняя часть конструкции оборудована зазорами для шампуров. Так, можно равномерно распределить мясо и свободно фиксировать его при вращении, обеспечивая равномерную прожарку. Причем расстояние между зазорами должно быть в 6 см. Необходимо оставить место между крайними стенками и зазорами, чтобы мясо не касалось их, а также не пригорало.

Прекрасная продуваемость – важный нюанс. Здесь он достигается в результате отверстий диаметром 12-15 мм, находящийся на боковых стенках. Отверстия находятся в нижней части листа металла в шахматном порядке. Они не нужны на передних боковых стенках.

Внимание! Представленная конструкция не подразумевает наличие поддона и отверстий на дне мангала. Это Вы легко исправите, приварив к днищу или ножкам небольшие уголки и выбрав соответствующий лист металла.

Как выполнить подготовку элементов будущей конструкции?

В качестве основы для мангала выступают металлические листы. Мы не рекомендуем использовать другие материалы, так как мангал обеспечивает достаточную стойкость конструкции к компактности и жару. Толщина металла должна составлять примерно 2-3 мм. Для работы Вам потребуются:

  • Два листа металла размерами 280х250 мм и 240х250 мм.
  • Один лист металла 540х280 мм.
  • Уголки длиной в 700 мм и четыре металлические трубы.
  • Сварочный аппарат.
  • Дрель.
  • Рулетка.
  • Пила по металлу или болгарка.

Чертеж мангала с печкой из металла

Большинство людей отдают предпочтение другому варианту сборки. Разные листы можно заменить большим металлическим полотном. Сделав надрезы, Вы сможете соединить конструкцию с незначительным количеством сварных швов. Таким образом, она получится более надежной.

Важно учитывать и дополнительные элементы, если конструкция отличается от приведенной выше. Ее можно дополнить поддоном, ручками для переноски, выемками для ножек и прочими деталями.

Мангал с печкой под казан, размеры,как работает.

Прежде всего, нужно выполнить предварительную разметку. Отмечаются места сварки и крепежа, создаются специальные зазоры. Для этого применяется пила или болгарка. На этом этапе также создаются воздушные отверстия.

Внимание! Часто такую конструкцию изготавливают на арматурных ножках. Они ненадежные, так как конструкция будет шататься даже при незначительных нагрузках. Поэтому лучше заменить их на уголки.

Как выполнить сварку мангала своими руками

Сварка – лучшее решения для мангала. Она способна переносить высокие перепады температуры и эффективное крепление болтами. Для этого применяйте сварочный аппарат, независимо от его типа. Затем конструкция поочередно фиксируется, и выполняется приварка по углам.

Внимание! Для более удобной сварки стоит использовать по бортам металлические уголки. Также они могут увеличить надежность швов, а также существенно утяжелить конструкцию.

Затем идет приваривание ручек и ножек. Они фиксируются по бортам (уголки) или ко дну конструкции (трубы). Нужно их надежно приварить, так как сам по себе мангал будет довольно тяжелым.

Внимание! Для фиксации ножек можно использовать не сварочный аппарат, а разборные элементы. Съемные ножки существенно уменьшат габариты мангала при его хранении.

По завершению работ нужно зашлифовать швы, а также проверить всю конструкцию на надежность.

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

  • установка навеса непосредственно на мангал;
  • установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Чертеж мангала с печкой из металла

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

  • жаростойкость;
  • устойчивость к перепадам температур;
  • отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

  • кремний-органические эмали;

Чертеж мангала с печкой из металла

  • термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.

Сделать мангал своими руками достаточно просто. Для этого Вам потребуется лист металла, сварочный аппарат и желание. Однако стоит придерживаться плана и схемы, так как в дальнейшем любые отклонения могут отобразиться на удобстве его использования. Но материалы нашего сайта «Ремонтик», среди которых особенно полезными будут чертежи металлических мангалов и их фото, а также видео по изготовлению, позволят справиться с этой задачей.

Поделиться:
Возможно Вам будет также интерестно:

  • арматура
  • выполнить предварительную разметку
  • выполнить сварку мангала своими руками
  • кремний-органические эмали
  • лист металла
  • металлические углы
  • металлические уголки
  • покраска мангала
  • приваривание ручек и ножек
  • профнастил
  • сварочный аппарат
  • сделать мангал своими руками
  • термостойкие краски
  • установка дополнительного навеса
  • устроить несущий фундамет
  • чертежи мангалов из металла
  • чертежи металлических мангалов

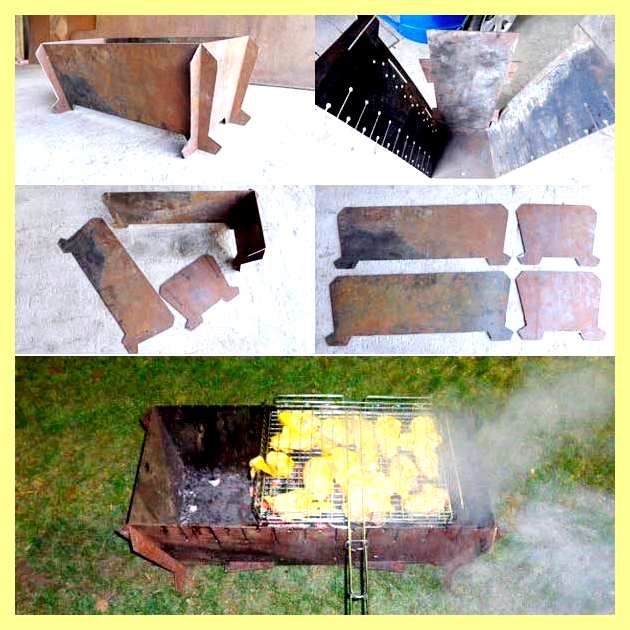

Как выбрать разборный мангал или сделать своими руками

Мангал разборный пользуется высоким спросом у любителей загородного отдыха. Он состоит из отдельных деталей, которые быстро соединяются в единую жаровню, а в разобранном виде легко помещаются в багажник авто или сумку. В этом заключается основное отличие сборных моделей от складных, таких как мангал-дипломат. Изделия такого типа нередко используют в качестве альтернативы стационарным конструкциям на даче или загородном участке.

Особенности конструкции

Они относятся к группе переносных устройств. Их можно в любой момент разобрать и положить на хранение в доме, сарае, либо увезти с собой, если боитесь оставлять мангал на участке.

Рассмотрим основные преимущества таких конструкций:

Небольшой вес

Детали для мобильных сборных мангалов изготавливают из тонких листов металла. Их толщина редко превышает 2-4 миллиметра. В самых легких и дешевых моделях толщина стенок топки составляет от 0.5 до 1.5 мм.

Благодаря этому удается снизить вес изделия до 5 кг, а в некоторых случаях добиться еще меньшего веса.

Компактность

После использования конструкция разбирается на несколько частей, после чего все детали можно сложить в коробку, либо специальную сумку-чехол. В итоге мангал занимает мало места.

Он без проблем помещается в багажник автомобиля или походный рюкзак. Это облегчает вылазки на природу. А если такое устройство используется на даче, его легко можно убрать на хранение, когда сезон шашлыков закончится.

Простая сборка

Большинство производителей делают мангалы, состоящие из 5 частей — 2 короткие стенки с ножками, 2 длинные стенки топки и прочное дно, которое обычно представляет собой простой лист металла.

Чаще всего детали закрепляются в специально вырезанных пазах. Реже в комплектацию входят специальные болты, повышающие надежность сборки.

Более низкие цены по сравнению со стационарными мангалами. Это также обусловлено уменьшением количества материала и упрощенной конструкцией, которая у сборных моделей менее надежна.

Легкая очистка . Со временем на любом мангале накапливаются гарь, копоть, остатки золы. В складных мангалах-дипломатах, а также стационарных моделях снять загрязнения не так просто.

Оптимизация разборных жаровен для удобной транспортировки и снижения их стоимости также дала отрицательный эффект.

Поэтому при покупке нужно учитывать следующие минусы таких устройств:

Недолговечность

Тонкие листы металла быстро прогорают под воздействием высоких температур. Редко какой разборный мангал может прослужить более 5 лет, если толщина его деталей менее 1.5 мм.

Низкая теплоемкость

Тонкие металлические стенки не могут хорошо накапливать тепло. В результате тратится больше угля, чем в конструкциях, изготовленных из металла более 4 мм.

Деформация стенок

Мангал Мечты ! Часть 1

Одна из частых проблем сборных мангалов. Обусловлена низкой толщиной металла, детали начинает вести, после чего сборка жаровни усложняется или вовсе становится невозможной.

Низкая устойчивость к коррозии

Многие бюджетные модели изготавливают из конструкционной стали, которая легко ржавеет. Реже в качестве основного материала выступает специальная жаропрочная сталь.

Самый оптимальный вариант — мангал из нержавейки — обойдется дороже.

Как выбрать?

Перед покупкой разборного мангала важно решить для себя, в каких ситуациях вы собираетесь его использовать. От этого будут зависеть характеристики изделия.

При выездах на пикник без автомобиля ничего не остается, как выбирать самые тонкостенные модели, а после использования мангал утилизировать. Если есть автомобиль, то уже легче – можно выбрать мангал со стенками до 1 мм и покрупнее. При использовании на дачном участке и редкой переноске (или сезонном использовании) можно присмотреть крупные и тяжеловесные модели.

При выборе обратить внимание на следующие критерии:

До 1 мм — конструкция недолговечна, быстро прогорит и деформируется. От 1 до 2 мм — мангал при аккуратном обращении прослужит 2-3 сезона.

При толщине стенок от 2 до 4 мм можно рассчитывать на длительное использование и высокую прочность устройства. Но надо учитывать, что вес у него будет соответствующий. Модели с деталями от 5 мм толщиной встречаются редко.

Высота стенок топки

Оптимальной считается глубина жаровни 15 см, когда мясо равномерно прожаривается на углях. Если шампуры располагаются выше, шашлыки получатся слишком сухими.

Если зафиксировать их слишком низко — мясо пригорит сверху, не успев прожариться внутри.

У большинства моделей этот показатель колеблется от 30 см до 40 см. Под ширину топки подбираются подходящие по длине шампуры, либо решетки для гриля.

Определяет, сколько мяса можно приготовить одновременно. Стандарт на 6 шампуров — 45-50 см. Для большой семьи или многочисленной компании производители предлагают модели около 80 см длиной.

На них без проблем помещается 10-12 шампуров.

Лучшим выбором считается мангал из нержавеющей стали. Она легковесна, не подвержена коррозии, отличается высокой прочностью и надежностью. На втором месте стоит жаропрочная сталь.

Риск ее деформации во время жарки шашлыка минимален. Конструкционная сталь дешевле, однако прогорает быстрее.

Во многих моделях мангалов предусмотрены вырезы в боковых стенках (колосники), реже на дне. Они необходимы для поддержания интенсивного горения углей. Однако в ветреную погоду слишком большие отверстия могут наоборот привести к появлению неравномерного жара.

В итоге мясо может подгореть по краям шампура, а в центральной части остаться полусырым.

Мангалы стоимостью менее 1000 рублей близки к так называемым одноразовым устройствам. Толщина стенок топки у них редко превышает 1 мм, а значит материал быстро прогорит. В пределах 2-3 тысяч рублей уже можно найти более прочные модели с толщиной стенок 1,5-2 мм. Крепкий бюджетный вариант, когда цена не столь высока, а мангал прослужит в среднем дольше.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Если планируется частое использование, и есть возможность вложить в покупку немного больше средств, лучше ориентироваться на более дорогие толстостенные модели проверенных производителей.

Делаем своими руками (без сварки!)

Покупные варианты мангалов часто служат довольно непродолжительное время, быстро «сгорают», портятся.

Выход есть. Намного надёжнее пользоваться самостоятельно сделанным изделием из толстого и прочного металла. Чтобы изготовить маленький разборный мангал, потребуются:

Листы металла (толщина — 3 мм, остальные размеры произвольно-пропорциональные)
Шуруповерт
Круги по металлу, в том числе шлифовальный

Сначала делается одна выкройка, а потом по ней вырисовываются все остальные части.

  • ширина ножки внизу — 5 см, вверху — 3 см (запиливается вкось, сверху закругляется, потому что острый угол будет опасным);
  • прорезь по ножке — 15 см;
  • общая длина мангала вместе с ножками — 30 см;
  • рабочая площадь (куда осуществляется закладка угля) составит 41 см в ширину, 17 см в высоту;
  • расстояние от паза до реза (там, где будет вставка стенки боковой) — 1,5 см;
  • снизу отпиливается кусочек шириной 2 см для дна.

Выпиливаем размеченный шаблон, установив его на удобную поверхность и воспользовавшись болгаркой.

Отшлифуем края, но прорези пока что делать не нужно, потому что использоваться изделие будет под решётку. Если понадобятся, то добавить их не составит труда в любой момент. Другой вариант — просто сделать насечки для шампуров.

Далее сделаем вторую такую же часть (разметив по первому шаблону), а затем боковые стенки. Основные длинные части отличаются от двух оставшихся расположением прорезей: они будут находиться сверху, чтобы мангал можно было поднимать.

Когда все части будут готовы, приступаем к сборке. Вставим боковые стенки в прорези на основных, закрываем крышкой сверху.

Наверху сбоку приделывается ручка.

Очень важно сделать прорезь так, чтобы она не оказалась близко к середине боковой стороны, иначе будет неудобно переносить и разбирать мангал.

Отверстия проделываются по личному выбору. При желании можно приподнять дно дровами или чем-нибудь другим. В любом случае дополнительный выход для пара не помешает.

Надрезы для шампуров выполняются, как обычно, не сильно глубоко, ровно друг напротив друга на противоположных боковых стенках. Лучше сделать их заранее на всякий случай, даже если планируется использовать не их, а решётку.

Края рекомендуется отшлифовать и закруглить для безопасности и красивого внешнего вида.

Ширина боковой стенки получится примерно 31,5 см, а высота равняется аналогичной стороне основной части.

Загнутая нижняя часть, на которую нужно было оставить 2 см, если снять дно, выглядит следующим образом:

Как видно, изготовить подобный мангал самостоятельно можно достаточно легко и быстро. Однако максимальная толщина листового металла для него — 3-4 мм. С материалом в 5 и более миллиметров работать будет намного сложнее, потому что гнётся он намного хуже даже в тисках, и, тем более, вручную.

Даже для сгибания низа основных частей придётся приваривать их к рельсе тем краем, который нужно деформировать. С помощью ударов молотком аккуратно формировать сам изгиб.

Есть незначительный минус: после этих действий металл будет выглядеть немного побитым. Однако это компенсируется тем, что находится он во внутренней части мангала и виден со стороны не будет.

Диаметр нижних отверстий — 13 мм.

Готовый мангал выглядит следующим образом:

Чертежи с размерами

Ниже приводим разнообразные чертежи разборных мангалов, которые под силу изготовить самостоятельно:

Похожие статьи

Нравится: 4
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
