Измерение сопротивления изоляции с дугой
You must be logged in to post a comment.
Как часто проводятся измерения сопротивления изоляции проводов, оборудования, кабелей и заземляющих устройств?
Татьяна
Как нередко проводятся измерения сопротивления изоляции проводов, оборудования, кабелей и заземляющих устройств?
Ответ:
Потребитель электроэнергии должен проводить обследования, тесты и электроизмерения электроустановок в согласовании с нормами и правилами. Периодичность выполнения электроизмерений строго регламентируется в ПУЭ (правила устройства электроустановок) и ПТЭЭП (правила технической эксплуатации электроустановок потребителей).
На основании ПТЭЭП, замеры сопротивления изоляции, замеры сопротивления цепи «фаза-нуль» и замеры цепи меж заземлёнными установками и элементами заземлённой установки проводятся с периодичностью, установленной системой ППР (планово-предупредительный ремонт), утвержденной техническим управляющим Потребителя.
Зрительный осмотр меж защитным проводником и электрическим оборудованием выполняться не пореже 1 раза в 6 месяцев.
Замеры сопротивления изоляции проводов и кабелей проводятся не пореже чем 1 раз в 3 года.
При отказе устройств защиты электроустановок и после переустановки электрического оборудования, требуется выполнить электроизмерения цепи меж заземлёнными установками и элементами заземлённой установки и электроизмерения сопротивления петли «фаза-нуль».
ПТЭЭП
2.7.9
Зрительные осмотры видимой части заземляющего устройства должны выполняться по графику, но не пореже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя либо работником им уполномоченным.
При осмотре оценивается состояние контактных соединений меж защитным проводником и оборудованием, наличие противокоррозионного покрытия, отсутствие обрывов.
Результаты осмотров должны заноситься в паспорт заземляющего устройства.
2.7.13
Для определения технического состояния заземляющего устройства в согласовании с нормами испытаний электрического оборудования (Приложение 3) должны выполняться:
измерение сопротивления заземляющего устройства;
измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи меж заземляющим устройством и заземляемыми элементами, также соединений естественных заземлителей с заземляющим устройством;
измерение токов недлинного замыкания электроустановки, проверка состояния пробивных предохранителей;
измерение удельного сопротивления грунта в районе заземляющего устройства.
Для ВЛ измерения выполняются раз в год у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, также выборочно у 2% железобетонных и железных опор в населенной местности.
Измерения должны производиться в период большего высыхания грунта (для районов нескончаемой мерзлоты — в период большего вымерзания грунта).
Результаты измерений оформляются протоколами.
На основных понизительных подстанциях и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования нереально по условиям обеспечения категорийности электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений и в согласовании с п.п.2.7.9-11.
2.7.14
Измерения характеристик заземляющих устройств – сопротивление заземляющего устройства, напряжение прикосновение, проверка наличия цепи меж заземлителями и заземляемыми элементами — делается также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения либо перекрытия изоляторов ВЛ электронной дугой.
По мере надобности должны приниматься меры по доведению характеристик заземляющих устройств до нормативных.
2.12.17
Проверка состояния стационарного оборудования и проводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электронного освещения в эксплуатацию, а в предстоящем по графику, утвержденному ответственным за электрохозяйство Потребителя, но не пореже 1-го раза в три года. Результаты замеров оформляются актом (протоколом) в согласовании с нормами тесты электрического оборудования (Приложение 3).
3.4.12
В электроустановках напряжением до 1000 В с глухозаземленной нейтралью (системы TN) при серьезном, текущем ремонтах и межремонтных испытаниях, но не пореже 1 раза в 2 года, должно измеряться полное сопротивление петли фаза-нуль электроприемников, относящихся к данной электроустановке и присоединенных к каждой сборке, шкафу и т.д., и проверяться кратность тока КЗ, обеспечивающая надежность срабатывания защитных устройств.
Внеплановые измерения должны производиться при отказе устройств защиты электроустановок.
3.6.2
Определенные сроки испытаний и измерений характеристик электрического оборудования электроустановок при полном ремонте (дальше — К), при текущем ремонте (дальше — Т) и при межремонтных испытаниях и измерениях, т.е. при профилактических испытаниях, выполняемых для оценки состояния электрического оборудования и не связанных с выводом электрического оборудования в ремонт (дальше — М), определяет технический управляющий Потребителя на базе Приложения 3 реальных Правил с учетом советов промышленных инструкций, состояния электроустановок и местных критерий.
Обозначенная для отдельных видов электрического оборудования периодичность испытаний в разделах 1-28 является рекомендуемой и может быть изменена решением технического управляющего Потребителя.
3.6.3
Для видов электрического оборудования, не включенных в истинные нормы, определенные нормы и сроки испытаний и измерений характеристик должен устанавливать технический управляющий Потребителя с учетом инструкций (советов) заводов-изготовителей.
3.6.4
Нормы испытаний электрического оборудования зарубежных компаний должны устанавливаться с учетом указаний фирмы-изготовителя.
Приложение 3
26
Заземляющие устройства
К, Т, М — выполняются в сроки, устанавливаемые системой ППP
28
Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2-27, и проводки напряжением до 1000 В К, Т, М — выполняются в сроки, устанавливаемые системой ППP
28.4
Проверка срабатывания защиты при системе питания с заземленной нейтралью (TN-C, TNC-S, TN-S)
Проверяется конкретным измерением тока однофазового недлинного замыкания при помощи особых устройств либо измерением полного сопротивления петли фаза-нуль с следующим определением тока недлинного замыкания. У электроустановок, присоединенных к одному щитку и находящихся в границах 1-го помещения, допускается создавать измерения лишь на одной, самой удаленной от точки питания установке. У осветительных приборов внешнего освещения проверяется срабатывание защиты лишь на самых далеких светильниках каждой полосы. Проверку срабатывания защиты групповых линий различных приемников допускается производить на штепсельных розетках с защитным контактом.
28.5
Проверка наличия цепи между заземленными установками и элементами заземленной установки:
Производится на установках, срабатывание защиты которых проверено.
Приложение 3.1

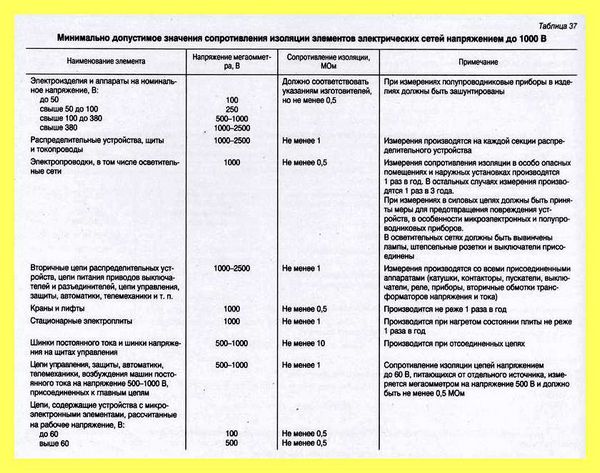

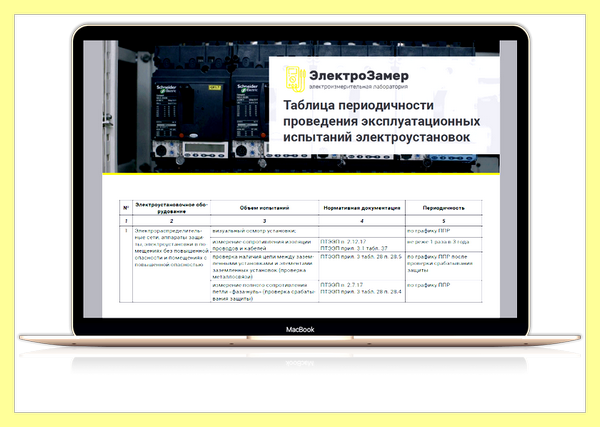

Таблица 37
— Электропроводки, в том числе осветительные сети:
Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов.
В осветительных сетях должны быть вывинчены лампы, бытовые розетки и выключатели присоединены.
Измерения сопротивления изоляции производится при нагретом состоянии плиты не реже 1 раза в год
Прочая и полезная информация
Прочая и полезная информация
Читайте также:
- С какой периодичностью электролаборатория должна проводить электроизмерения в электроустановках до 1000 В?
Альберт Здравствуйте! С какой периодичностью (основание) электролаборатория должна проводить нижеследующие электроизмерения в электроустановках до 1000В: 1. Измерение сопротивления изоляции; 2. Измерение сопротивления заземляющего устройства; 3. Проверка цепи между заземлителями и заземляемыми элементами; 4. Проверка цепи .
Алексей Скажите, пожалуйста, я вызывал электролабораторию для проверки состояния моего электрооборудования в доме. Конечным результатом проверки стало то, что мне выдали отчет, в каком следующие протоколы: 1) Протокол на проверку (прогрузку) автоматических .
Геннадий В школах и детских садах периодичность замеров, по просьбе местного технадзора, 1 раз в 2 года. Есть ли нормативный документ на эти требования? Ответ: Периодичность проведения электроизмерений определена в правилах технической эксплуатации .
Измерение сопротивления обмоток трансформатора постоянному току
Михаил Здравствуйте! Подскажите, с какой периодичностью нужно проводить испытания сопротивления цепи петля-фаза-нуль и электроизмерения наличия цепи между заземлителями и заземляемыми элементами электрооборудования при контрольных (не приёмо-сдаточных) испытаниях в многоэтажном доме. .
Андрей Здравствуйте. Мне необходимо провести замеры сопротивлений питающего кабеля, петли фаза-ноль и контура повторного заземления. Но, не имея необходимых приборов и учитывая то, что эти замеры нужны “кому-то там для отчётности, .
Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75
Срочная платная консультация инженера-энергетика +7(925)705-93-63
Оставить Комментарий
You must be logged in to post a comment.
Как часто проводятся измерения сопротивления изоляции?
Станислав
Как часто проводится измерения сопротивления изоляции, и каким документом регулируется?
Ответ:
В соответствии с правилами технической эксплуатации электроустановок потребителей (ПТЭЭП), измерения сопротивления изоляции проводов и кабелей проводятся не реже чем 1 раз в 3 года. Конкретный срок электроизмерений устанавливается системой планово-предупредительного ремонта (ППР), утвержденного техническим руководителем Потребителя.
ПТЭЭП
2.12.17
Проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электрического освещения в эксплуатацию, а в дальнейшем по графику, утвержденному ответственным за электрохозяйство Потребителя, но не реже одного раза в три года. Результаты замеров оформляются актом (протоколом) в соответствии с нормами испытания электрооборудования (Приложение 3).
3.6.2
Конкретные сроки испытаний и измерений параметров электрооборудования электроустановок при полном ремонте (далее – К), при текущем ремонте (далее – Т) и при межремонтных испытаниях и измерениях, т.е. при профилактических испытаниях, выполняемых для оценки состояния электрооборудования и не связанных с выводом электрооборудования в ремонт (далее – М), определяет технический руководитель Потребителя на основе Приложения 3 настоящих Правил с учетом рекомендаций заводских инструкций, состояния электроустановок и местных условий.
Указанная для отдельных видов электрооборудования периодичность испытаний в разделах 1-28 является рекомендуемой и может быть изменена решением технического руководителя Потребителя.
Приложение 3
Приложение 3.1
Таблица 37
— Электропроводки, в том числе осветительные сети:
Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов.
В осветительных сетях должны быть вывинчены лампы, бытовые розетки и выключатели присоединены.
— Стационарные электроплиты:
Измерения сопротивления изоляции производится при нагретом состоянии плиты не реже 1 раза в год.
Более подробную информацию о сроках проведения электроизмерений можно прочитать, пройдя по ссылке «Какова периодичность профилактического электроизмерения электрооборудования и электросетей?«.
Прочая и полезная информация
Прочая и полезная информация
Читайте также:
- Какова периодичность профилактического электроизмерения электрооборудования и электросетей?
Игорь Какое именно оборудование проверяется и какова периодичность профилактического измерения электрооборудования и электросетей в офисных центрах. Ответ: Испытаниям и электроизмерениям подлежат все электроустановки здания, от вводного аппарата защиты в вводно-распределительном устройстве до розеток .
Юрий Какой пункт правил говорит о периодичности замера сопротивления изоляции электропроводки? Ответ: Испытаниям и электроизмерениям подлежат все электроустановки здания, от вводного аппарата защиты в вводно-распределительном устройстве до розеток и светильников в помещениях. На .
Геннадий В школах и детских садах периодичность замеров, по просьбе местного технадзора, 1 раз в 2 года. Есть ли нормативный документ на эти требования? Ответ: Периодичность проведения электроизмерений определена в правилах технической эксплуатации .
Сергей Здравствуйте! Подключаем дизельный генератор в качестве резервного источника питания ГРЩ. Какие испытания и измерения проводит в этом случае электролаборатория? Заранее благодарен. Перед включением резервного источника питания (дизельный генератор), после проведения всех .
Дмитрий Я являюсь сотрудником представительства немецкой фирмы, офис которой расположен в бизнес центре г. Москва (являемся арендаторами). Сначала этого месяца наше представительство получило информационное письмо от управляющей компании этого бизнес .
Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75
Срочная платная консультация инженера-энергетика +7(925)705-93-63
Оставить Комментарий
You must be logged in to post a comment.
Какой пункт правил говорит о периодичности замера сопротивления изоляции электропроводки?
Испытаниям и электроизмерениям подлежат все электроустановки здания, от вводного аппарата защиты в вводно-распределительном устройстве до розеток и светильников в помещениях. На всех распределительных и групповых кабельных линиях должно быть проведено измерение сопротивление изоляции.
Потребитель электроэнергии обязан проводить обследования, испытания и электроизмерения электроустановок в соответствии с ПУЭ и ПТЭЭП. Чем чаще будут проводиться обследования, испытания и электроизмерения электроустановок, тем безопаснее и надёжнее будет эксплуатация электроснабжения. Периодичность испытаний и электроизмерений строго регламентируется в ПУЭ (правила устройства электроустановок) и ПТЭЭП (правила технической эксплуатации электроустановок потребителей).
На основании правил технической эксплуатации электроустановок потребителей (ПТЭЭП), измерения сопротивления цепи «фаза-нуль» и измерения цепи между заземлёнными установками и элементами заземлённой установки должны проводиться с периодичностью, установленной системой планово-предупредительного ремонта (ППР), утвержденного техническим руководителем Потребителя.
Как проводится измерение сопротивления изоляции на объекте
В соответствии с требованиями Госпожнадзора и Энергонадзора, комплекс испытаний и электроизмерений, в который входят: замер сопротивления петли «фаза-нуль» и замер цепи между заземлёнными установками и элементами заземлённой установки, проводят не реже чем 1 раз в 3 года.
Замеры сопротивления изоляции проводов и кабелей проводятся не реже чем 1 раз в 3 года.
Визуальный осмотр между защитным проводником и электрооборудованием производиться не реже 1 раза в 6 месяцев.
При отказе устройств защиты электроустановок и после переустановки электрооборудования, требуется выполнить электроизмерения цепи между заземлёнными установками и элементами заземлённой установки и электроизмерения сопротивления петли «фаза-нуль».
ПТЭЭП
2.7.9
Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.
Результаты осмотров должны заноситься в паспорт заземляющего устройства.
2.7.13
Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования (Приложение 3) должны производиться:
измерение сопротивления заземляющего устройства;
измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, также соединений естественных заземлителей с заземляющим устройством;
измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;
измерение удельного сопротивления грунта в районе заземляющего устройства.
Для ВЛ измерения производятся ежегодно у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, также выборочно у 2% железобетонных и металлических опор в населенной местности.
Измерения должны выполняться в период наибольшего высыхания грунта (для районов вечной мерзлоты — в период наибольшего промерзания грунта).
Результаты измерений оформляются протоколами.
На главных понизительных подстанциях и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования невозможно по условиям обеспечения категорийности электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений и в соответствии с п.п.2.7.9-11.
2.7.14
Измерения параметров заземляющих устройств – сопротивление заземляющего устройства, напряжение прикосновение, проверка наличия цепи между заземлителями и заземляемыми элементами — производится также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой.
По мере надобности должны приниматься меры по доведению параметров заземляющих устройств до нормативных.
2.12.17
Проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электрического освещения в эксплуатацию, а в дальнейшем по графику, утвержденному ответственным за электрохозяйство Потребителя, но не реже одного раза в три года. Результаты замеров оформляются актом (протоколом) в соответствии с нормами испытания электрооборудования (Приложение 3).
3.4.12
В электроустановках напряжением до 1000 В с глухозаземленной нейтралью (системы TN) при капитальном, текущем ремонтах и межремонтных испытаниях, но не реже 1 раза в 2 года, должно измеряться полное сопротивление петли фаза-нуль электроприемников, относящихся к данной электроустановке и присоединенных к каждой сборке, шкафу и т.д., и проверяться кратность тока КЗ, обеспечивающая надежность срабатывания защитных устройств.
Внеплановые измерения должны выполняться при отказе устройств защиты электроустановок.
3.6.2
Конкретные сроки испытаний и измерений параметров электрооборудования электроустановок при полном ремонте (далее — К), при текущем ремонте (далее — Т) и при межремонтных испытаниях и измерениях, т.е. при профилактических испытаниях, выполняемых для оценки состояния электрооборудования и не связанных с выводом электрооборудования в ремонт (далее — М), определяет технический руководитель Потребителя на основе Приложения 3 настоящих Правил с учетом рекомендаций заводских инструкций, состояния электроустановок и местных условий.
Указанная для отдельных видов электрооборудования периодичность испытаний в разделах 1-28 является рекомендуемой и может быть изменена решением технического руководителя Потребителя.
3.6.3
Для видов электрооборудования, не включенных в настоящие нормы, конкретные нормы и сроки испытаний и измерений параметров должен устанавливать технический руководитель Потребителя с учетом инструкций (рекомендаций) заводов-изготовителей.
3.6.4
Нормы испытаний электрооборудования иностранных фирм должны устанавливаться с учетом указаний фирмы-изготовителя.
Приложение 3
26
Заземляющие устройства
К, Т, М — производятся в сроки, устанавливаемые системой ППP
28
Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2-27, и электропроводки напряжением до 1000 В К, Т, М — производятся в сроки, устанавливаемые системой ППP
28.4
Проверка срабатывания защиты при системе питания с заземленной нейтралью (TN-C, TNC-S, TN-S)
Проверяется непосредственным измерением тока однофазного короткого замыкания при помощи специальных приборов или измерением полного сопротивления петли фаза-нуль с последующим определением тока короткого замыкания. У электроустановок, присоединенных к одному щитку и находящихся в пределах одного помещения, допускается производить измерения лишь на одной, самой удаленной от точки питания установке. У светильников наружного освещения проверяется срабатывание защиты лишь на самых дальних светильниках каждой линии. Проверку срабатывания защиты групповых линий различных приемников допускается производить на штепсельных розетках с защитным контактом.
28.5
Проверка наличия цепи между заземленными установками и элементами заземленной установки:
Производится на установках, срабатывание защиты которых проверено.
Приложение 3.1
Таблица 37
— Электропроводки, в том числе осветительные сети:
Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов.
В осветительных сетях должны быть вывинчены лампы, бытовые розетки и выключатели присоединены.
Измерения сопротивления изоляции производится при нагретом состоянии плиты не реже 1 раза в год
