Аппараты для сварки медных проводов: основные особенности и виды, технические характеристики и нюансы применения
Какие бывают аппараты для сварки медных проводов
На что нужно обратить внимание при выборе сварочного аппарата
Пошаговая последовательность получения надежного и безопасного соединения медных проводов методом сварки
Какое оборудование потребуется для сварки медных проводов
Рекомендованные режимы сварочного тока для разных проводников
Подготовительные работы
Алгоритм сварки проводов
Как варить медные провода самому
Тонкости сварки медных проводов
Сварка медных скруток инвертором в домашних условиях, своими руками.
Характеристики сварочных аппаратов
Выбор электродов
Как подготовиться к сварке
Технология сварки медных скруток
Соединение проводов в распредкоробке распайке путем скрутки со сваркой
Сварка медных скруток инвертором. Тест на прочность
- Похожие статьи

Существует 3 главные группы аппаратов для сварки проводов из цветных металлов.

Аппараты для сварки медных проводов: основные особенности и виды, технические характеристики и нюансы применения

Сварка медных кабелей имеет ряд особенностей: таковой металл, как медь, становится хрупким при температуре в 300°C, а расплавляться начинается только при 1080°C. В связи с этим необходимо не только лишь владеть опытом работы с данным материалом, да и иметь под рукою высококачественный сварочный аппарат.

Какие бывают аппараты для сварки медных проводов

Существует 3 главные группы аппаратов для сварки проводов из цветных металлов.

Узкопрофильные аппараты

Такое оборудование может быть как русского (ТС-700-2), так и ввезенного производства. Аппараты имеют малогабаритные размеры и обустроены ремнями для более комфортной переноски. В качестве расходных материалов используются угольные электроды для сваривания конкретно медных проводов (высокотемпературные). Невзирая на высшую эргономичность, при помощи такового оборудования можно спаивать как жесткие жилы сечением от 1,5 мм 2 и выше, так и провода, состоящие из огромного количества тонких медных жил.

Мощность (кВт)
Компактность
Аппарат для сварки скруток

Малогабаритный переносной аппарат для сварки скруток медных и дюралевых(с внедрением флюса) жил, общим сечением менее 24 кв.мм.

Вес аппарата: 4,4 кг.
Вес силовых кабелей: 0,443 кг.
Габариты: 195х180х66 мм.
Мощность: до 1,5 кВт.
Напряжение питания: 220 В +15/-20%, 50 Гц.
В комплекте: сумка для переноса, силовой кабель 1,4 м., сетевой кабель 3 м.

Аппараты инверторные общего назначения

Это обычная всем современная сварочная аппаратура, при помощи которой также можно варить медь. Но для этого необходимо будет:

отрегулировать ток – в связи с тугоплавкостью меди будет нужно большая мощность на контакте электрода с расплавом. Потому тут сила тока (неизменного) нужна будет побольше – до 160 Ампер;
использовать медно-угольные электроды.

Современные эталоны традиционного сварочного оборудования также отличаются компактностью и продуманностью: аппараты вначале проектируются очень комфортными в переноске, а соединение провода аппарата со свариваемым объектом (скруткой) делается при помощи зажима.

Самодельные сварочные аппараты для проводов

Желая сберечь, бессчетные умельцы полностью удачно сформировывают свою аппаратуру для сварки медных проводов, используя катушки отслуживших свое трансформаторов. Мощность такового оборудования очень умеренна – 0,3-0,8 кВт, а напряжение на вторичной обмотке – 9-36 Вольт. Держатель набирается из отдельных проводов, чтоб в совокупы сечение было более 15 мм 2 , а в качестве электродов употребляются угольные стержни отработавших батареек.

На что нужно обратить внимание при выборе сварочного аппарата

Подбирать подходящее устройство идеальнее всего исходя из требуемых многофункциональных особенностей. Потому ориентироваться необходимо, сначала, на последующие свойства:

бытовой либо проф аппарат. Спец сварочный аппарат стоит намного дороже малогабаритного бытового, чей ресурс в 10-ки раз меньше.
требуется ли спец оборудование? Инверторный сварочный аппарат универсален. Используя традиционные электроды, им можно варить либо резать углеродистую сталь, а применяя электроды медно-угольные – паять скрутки медных кабелей. Если не требуется проведение узкоспециализированных работ в нетривиальных критериях (которые требуют от оборудования завышенной эргономичности), то рекомендуется приобретение современного варианта инверторного сварочного аппарата.
мощность. Если массивы материалов, которые подразумевается сваривать значительны и к тому же аппаратом подразумевается воспользоваться нередко, лучше брать мощное оборудование (например, 10 или 12 кВт). Однако для распространенных бытовых целей вполне будет достаточно и 4-5 кВт.
дополнительные функции. Хорошо, если сварочный аппарат имеет опцию «горячего старта», защиты от залипания электрода, сглаживания перепадов питающей сети. Кроме того, особенно для инверторных аппаратов крайне важно наличие возможности регулировать силу тока. Немаловажными параметрами являются компактные размеры и наличие перекидного ремня. Современный процесс сварки стал намного более оперативным, а в связи с этим аппарат должен быть удобным в обращении и иметь малый вес.

Пошаговая последовательность получения надежного и безопасного соединения медных проводов методом сварки

Среди различных способов соединения медных носителей тока идеальнее всего зарекомендовал себя метод сварки. Соединенные сваркой жилы образуют равномерную массу с максимальной проводимостью. Это не допускает внутреннего разогрева, сохраняет пожарную безопасность и бесперебойную работу сетевых электроустановок.

Какое оборудование потребуется для сварки медных проводов

Для сваривания подготовленных медных кабелей понадобится инвертор, электроды.

Особенности меди: текучесть, высокая теплопроводность, способность поглощать газы — требуют от исполнителя опыта и мастерства.

Применяемые электроды

Для сварки медных проводов применяют две разновидности электродов: угольные или графитовые с покрытием из медного напыления:

температура разрушения материала электрода — более 3800ºС, а у меди плавление при 1080ºС, что допускает их многократное использование;
быстрый разогрев материала стержня до температуры разжижения меди;
во время сварки углеродный стержень не прилипает к проводам;
5-10 А — достаточный, хотя и небольшой ток для устойчивого разряда дуги.

Особенности использования угольных электродов

Электроды изготавливаются из прессованного в форме стержня электротехнического угля черного цвета. Концы его имеют скос. Даже при совсем небольшой силе сварочного тока на кончике электрода возникает высокая температура.

Угольный электрод используется, когда графитовым элементом сварить не удается. Работать нужно очень внимательно, чтобы не допустить перегрева изоляции. Угольные электроды обычно используются в сварочных устройствах малой мощности.

При работе с электродами из угля надо учитывать следующие особенности:

место сварки обладает хрупкостью, может окисляться и иметь пористую структуру;
из-за высокой температуры дуги электрод быстрее расходуется;
угольным стержневым электродом работать сложнее, чем графитовым, требуются практические навыки.

Сварочные электроды из графита

Стержни-электроды из графита имеют серый цвет с небольшим металлическим оттенком. Кристаллическая структура углерода не подвержена окислению. При сварке кристаллический графит образует устойчивое к коррозии и температуре соединение. Эти электроды выгодны в использовании, они дешевле угольных. Стержни не растрескиваются, служат долго.

По мере надобности возможна замена на подручные изделия из графита — щетки от коллекторных двигателей, стержни разобранных батареек. В случае использования подручной графитовой замены без омеднения вместо обычного держателя применяют зажим «крокодил».

Графитовые электроды чаще используются с инверторами, регулирующими сварочный ток.

Инверторы

Для сварки подойдет прибор постоянного или переменного тока с напряжением в диапазоне 12-36 В, регулировка тока обязательна.

Выбор модели исходит из предполагаемых режимов использования прибора: от получасовой работы без перерыва до многочасового интенсива.

Если прибор будет использоваться нечасто, то подойдет модель, обеспечивающая максимальный сварочный ток 150 А мощностью порядка 500 Вт. Этого достаточно для сварки скруток-жгутов сечением 20-25 мм².

Подготовительные работы

До работы с проводами нужно снова проверить отсутствие на них напряжения.

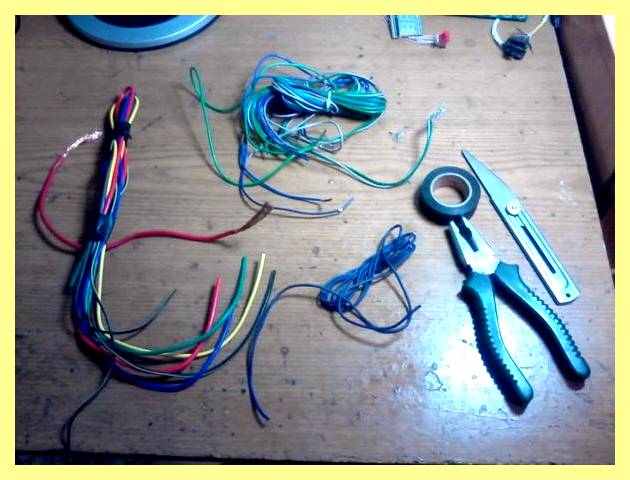

Для дальнейшей работы понадобятся нож или специальные разделочные приспособления, наждачная шкурка, растворитель, плоскогубцы или пассатижи, изоляционная лента или термоусадочная трубка. Если для изоляции применяется термоусадочная трубка, очень удобно использовать фен, дающий плотное облегание пленкой.

Для получения качественного соединения проводится подготовительная работа в такой последовательности:

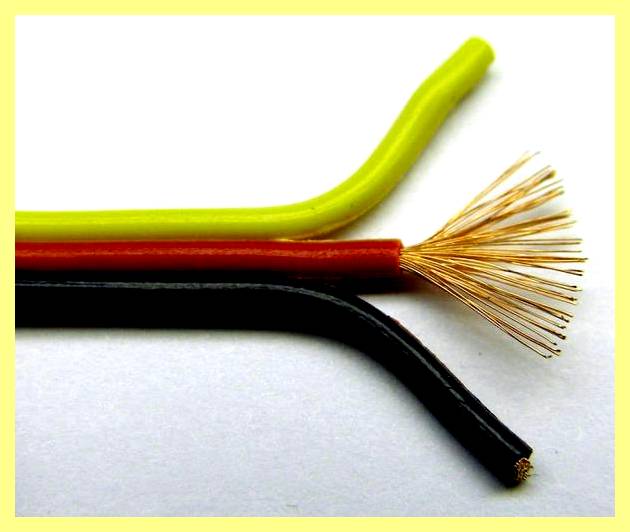

с жилы бережно снимают участок изоляционного покрытия более 7 см для жилы сечением 1,5 мм². Если провода толще, то на каждые 0,5 мм² диаметра жилы убавляют 5 мм изоляции. Разделку проводят вдоль проводника ножом или специальным инструментом — стриппером;
оголенные участки провода зачищают наждачной шкуркой;
поверхность проводников обезжиривают ацетоном или уайт-спиритом;
аккуратно, чтобы не повредить провода, скручивают их в жгутик руками или плоскогубцами, стараясь обеспечить их плотное прилегание друг к другу;
кусачками или монтажными ножницами отрезают кончик жгута для выравнивания жил.

Алгоритм сварки проводов

Для безопасной работы понадобятся рукавицы, защитные сварочные очки, спецодежда. Нужно снова проверить, что под местом сварки нет легковоспламеняющихся предметов. Убедившись в полной безопасности, можно начинать сварку:

на скрутку возле изоляции ставят зажим-радиатор для отвода избыточного тепла от медного проводника и защиты изоляционного покрытия от оплавления;
туда же крепится «масса» сварочного инвертора;
к сварочному аппарату подключают питание от сети;
держатель с электродом подносят к концу скрутки;
дуга расплавляет медь, на конце жгута-скрутки образуется наплыв в виде капли;
процесс сварки происходит 1-2 секунды.

После того как сварка остынет, скрутку помещают в термоусадочную трубку или обматывают изоляционной лентой.

Как варить медные провода самому

Сварка металла

На чтение 5 мин

Сварка медных проводов — самый надежный способ соединения элементов электрической сети частного дома или квартиры. Для этого используют точечную технологию. Место соединения расплавляют, придавая металлу однородную структуру. Это предотвращает повышение сопротивления, снижает вероятность возгорания сварного соединения.

Тонкости сварки медных проводов

При пайке подобных кабелей соблюдают следующие условия:

применяют графитовые электроды для сварки медных проводов;
определяют длину очищенного от оплетки участка не менее 5 см;
учитывают необходимость сохранения целостности жилы и изоляционного покрытия (воздействие должно быть кратковременным);
используют средства защиты от удара током и ожогов;
выбирают нужный для получения качественного сварного шва режим опытным путем (рекомендуется выполнить пробную сварку ненужных кабелей того же типа).

Сварка медных скруток инвертором в домашних условиях, своими руками.

Характеристики сварочных аппаратов

Для сварки проводов своими руками используют агрегаты с напряжением менее 20 В, применяют трансформаторные или инверторные аппараты, выдающие маломощную дугу.

Инверторный тип

Сварка инвертором удобна, что объясняется его компактными размерами, оптимальными предустановленными параметрами. Элементы управления позволяют легко выполнять тонкую настройку.

В отличие от трансформаторных установок, инверторные аппараты имеют небольшой вес. Способ применения аналогичен таковому у других устройств. При выборе учитывают возможность регулировки силы тока в пределах 40-200 А.

Это упрощает процесс формирования сварочной дуги, минимизирует количество помех. Инверторный способ подойдет начинающему сварщику.

Трансформаторная сварка

Для соединения проводов в домашних условиях достаточно применения регулируемых по силе тока аппаратов. Нагрузка должна составлять не менее 400 А. Для формирования прочного сварного шва требуется прогрев до 1080 °С.

Рекомендуем к прочтению Как правильно варить цветмет

Электроды подсоединяют по схеме с прямой полярностью. Такой метод помогает поддерживать стабильную сварочную дугу. Понижающий трансформатор используют для пайки любых видов медных кабелей. Допустимо применение устройства для работ в распределительной коробке.

Сварку выполняют после обесточивания электропроводки. Силу тока подбирают с учетом сечения жил.

Требования к самоделкам

При разовом выполнении работ необязательно приобретать дорогостоящее оборудование. Лучше использовать самодельные аппараты, имеющие простое строение. Схема устройства включает в себя трансформатор, элементы контроля и управления, массу, зажим. Первый компонент является основой сварочного оборудования.

Трансформатор можно приобрести или собрать своими руками. Число витков и сечение обмотки рассчитывают с учетом входных и выходных показателей тока.

Самодельный сварочный аппарат должен иметь следующие технические характеристики:

тип трансформатора — понижающий;
диапазон входящих напряжений — 12-48 В;
пределы регулирования силы тока — 40-150 А.

Самодельный прибор совершенствуют, добавляя функцию сварки скруток с переменным напряжением. Для этого в схему вводят диодный мост. Он поддерживает стабильное горение дуги. Готовый аппарат защищают прочным корпусом, исключающим повреждение устройства при механических воздействиях.

К трансформатору подсоединяют кабели держателя, изготавливаемого из зажимов массы, в роли которой выступают тяжелые пассатижи.

Выбор электродов

Для соединения медных жил применяют графитовые или угольные электроды.

Работа со вторым типом контактов сопряжена со следующими особенностями:

Температура плавления составляет 3800 °С.
Сварка выполняется при постоянном токе с прямой полярностью.
Коэффициент полезного действия электрической дуги невысокий.
Имеется возможность соединения кабелей с припоем, подаваемым непосредственно на сварное соединение.
Расход угольного электрода при сильном нагреве увеличенный.
Высокотемпературная дуга создается даже при подаче низкой силы тока.

Процесс сварки графитовыми электродами имеет такие тонкости:

В процессе работы графит не расходуется.
Устойчивость меди к окислению повышается.
Применяются неомедненные электроды. Для этого жилы сильно скручиваются, зажимаются держателем. Сварка выполняется стандартным способом.
В процессе работы формируется надежное соединение. Для этого проводники плотно скручивают, оставшиеся концы обрезают для повышения прочности шва.

Рекомендуем к прочтению Выполнение сварки меди и ее сплавов в домашних условиях

Как подготовиться к сварке

Прочное соединение формируется в результате расплавления свариваемых элементов под воздействием тока. Зажимная конструкция делает диффузный слой более плотным.

На подготовительном этапе выполняют следующие действия:

Организуют рабочее место. Убирают из зоны действия аппарата все легковоспламеняющиеся материалы.
Зачищают концы свариваемых проводников. Изоляцию снимают на расстоянии до 70 мм. Это исключает обрыв проводки во время соединения. При удалении оплетки избегают повреждения жил. Перед скруткой их обрабатывают наждачной бумагой, обезжиривают растворителем.
Скручивают очищенные жилы, складывая их параллельно. Способ скрутки не имеет значения, однако при осевой стыковке процесс сварки облегчается. Концы жил удаляют кусачками, формируя плоский торец. В результате образуется пучок протяженностью 50 мм.

Технология сварки медных скруток

Соединение проводников аппаратом «Ресанта» выполняют так:

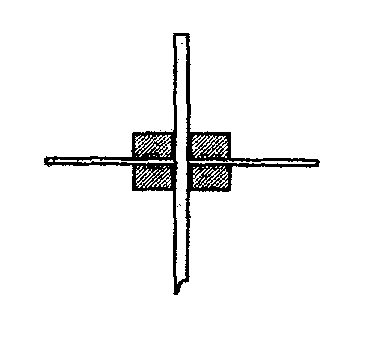

Размещают концы между контактами, закрепляют их прижимным механизмом на расстоянии 2-3 см от краев.
Проводят по меди электродом. Возникает электрическая дуга, которую поддерживают в течение 2-3 секунд. Время воздействия выбирают с учетом толщины жил. Силу тока устанавливают в соответствии с сечением. Для 1,5 мм этот показатель равен 70А, для 2,5 мм — 90-100 А, для 5 мм — 150 А.
Расплавляют медь в зажимном механизме. В результате формируется прочное сварное соединение.
Остывшую скрутку покрывают изолентой, надевают на нее термоусадочный рукав.

О расплавлении меди свидетельствует появление рыжего наплыва на конце провода.
