Нужно ли смывать канифоль ,как утверждает А.Власенко и разрушает ли лимонная кислота пайку ….

Мой любимый и часто используемый паяльник. Отвечает всем моим требованиям:
Мощность 60ват
Температура от 120 до 420 градусов (примерно)
Сменные жала
Компактен (относительно).

Немного о пайке ч.2 заключительная.

В прошлый раз мы рассматривали как запаять микросхемы в корпусах soic и ssop, и как ухаживать за «вечным» жалом. Но от одного жало мало что зависит, важно какой инструмент мы используем и какие припои и флюс.

Не будем углубляться в дебри а постараемся рассмотреть поверхностно.

Флюс вещество, предназначенный для удаления оксидов с поверхности под пайку.Имеют три состояния: твердое, жидкое и пастообразное. Также бывает активным и неактивным. Активные нужно обязательно смывать. Неактивные я тоже смываю чтобы было эстетичней, и спалось спокойней.

С лево на право.

Паяльная кислота — всеядный флюс паяет почти все металлы. (Активный)
ВТС флюс паста — что то среднее между кислотой и лти 120. (Активный)
ЛТИ 120 Нейтральный. Пишут что не требует отмывки.НО все же лучше смывать.
Классика Канифоль. Тут все ясно. Но очень сильно засирает «вечное» жало потому я его использую с обычным паяльником(эпсн 45) и обычным припоем без канифоли.
Жидкая канифоль. Такая же как классическая, но только жидкая ) . Удобно наносить кисточкой.
Stannol один из моих любимых флюсов Нейтральный.
И флюс гель не помню названия. Самый любимый мой флюс. Можно в одной руке держать паяльник, а другой наносить флюс шприцом для запайки или выпайки.

Обычно начинающим достаточно вот такого неудобного минимального наборщика.

Неудобен тем что громоздкий, нет регулировка температуры. НО профи им спаяет почти все. И все же неудобный.

Далее немного о припоях.
Обычно для пайки РЭК (Радио электронных компонентов) используют ПОС 60 (Припой оловянно свинцовой цифрой указывают содержание олово (в процентах) к свинцу) или его забугорные аналоги.
Бывают с каналом канифоли и без нее (удобно использовать с каналом канифоли) благодаря такому припою я и забыл про канифоль, разного диаметра, для пайки удобно использовать диаметр не более 0.8мм.
Существует еще такой тип как паяльная паста — механическая смесь порошка припоя, связующего вещества (или смазки), флюса и некоторых других компонентов.(со слов википедии) очень удобно для запайки чего нибудь однотипного, многоногого и безногого 🙂

Жидкая канифоль с глицерином своими руками Liquid rosin with glycerine own hands

Мой любимый и часто используемый паяльник. Отвечает всем моим требованиям:
Мощность 60ват
Температура от 120 до 420 градусов (примерно)
Сменные жала
Компактен (относительно).

Самая дешевая паяльная станция. Пользоваться очень удобно. Паяльник маленький лежит как влитой. Феном удобно выпаивать микрухи и запаивать что нибудь однотипное.

И что нибудь многоногое у которых контакты под брюхом, к примеру корпуса LGA.

Чем удалить флюс после пайки

Пайка — это один из самых распространённых способов соединения компонентов, к которому прибегают электронщики. Данный способ прост и доступен каждому, а для его реализации не нужно иметь дорогостоящее оборудование.

Воздействуя температурой на специальный припой, можно легко и быстро соединить концы радиокомпонентов, сделав надёжный, прочный, а главное долговечный контакт. Помимо припоя также потребуется флюс, который выступает в роли активирующего вещества.

При этом флюс оказывается достаточно едким веществом, которое оставаясь на плате, может мешать, и даже навредить компонентам. Поэтому в большинстве случаев флюс после пайки приходится смывать, используя для этого воду, спирт либо же какое-то другое средство. О том, чем удалить флюс после пайки, и будет рассказано в этой статье сайта «Сварка и Пайка» https://svarkapajka.ru.

Чем удалить флюс после пайки

Многие флюсы легко удаляются посредством 72% спиртового раствора. Чтобы не повредить радиокомпоненты на плате при удалении флюса, лучше всего воспользоваться специальной радиотехнической щёткой, либо же мягкой фибровой тканью, которой удаляются остатки спиртового раствора с платы вместе со следами смытого флюса.

Следует знать, что есть флюсы, которые требуют обязательного смывания, а есть такие, которые можно оставить. Например, канифоль можно не смывать. Также не подлежат смывке флюсы, сделанные из этиленгликоля, триэтаноламина, поскольку их применение не вызывает коррозии соединения.

Чем отмыть флюс и канифоль с печатной платы после пайки.

Однако все агрессивные флюсы, в составе которых есть кислоты, как правило, требуют обязательного удаления после пайки. В первую очередь это флюсы с содержанием хлористого цинка, соляной кислоты, а также различных хлоридов металла, борной кислоты, бура и т. д. Более подробно про существующие виды паяльных кислот читайте в другом обзоре сайта.

Чем смывать паяльную кислоту

Для смывки остатков паяльной кислоты, как правило, недостаточно одной холодной воды. Смывку осуществляют несколько раз поочерёдно, сначала в холодной воде, затем в горячей, после этого используют раствор каустической соли.

Затем опять промывку в холодной воде. Только после этого применяют последний раствор для промывки на основе хромового ангидрида с последующей сушкой.

Чтобы смыть флюс с содержанием буры и борной кислоты, который образует на паяном соединении стойкую корку, необходимо:

• после пайки сразу же остудить изделие, что повлечёт за собой в результате сильной разницы температур растрескивание корки;
• кипячение изделия в течение 5-6 часов;
• промывку изделия после кипячения в 20% растворе хромового ангидрида;
• замачивание изделия в 12% растворе сернокислого калия на два часа.

Остатки флюса с алюминиевых деталей удаляют посредством травления в концентрированной азотной кислоте при температуре не более 20 градусов. Время травления алюминия составляет 10-15 минут.

Также может помочь промывка в холодной и горячей воде или пассивирование в 10% растворе двухромовокислого натрия в течение 10 минут.

Чем удалять разные виды флюсов

Ниже вашему вниманию представлена подробная таблица с веществами для удаления разных видов флюсов:

Выбирая чем смыть флюс после пайки важно помнить, что данное вещество не должно повредить остальные элементы вокруг пайки.

Флюс из канифоли и растворителя

Чем отличаются ФЛЮС, КАНИФОЛЬ И ПАЯЛЬНАЯ КИСЛОТА | ЗАЧЕМ ВСЁ ЭТО НУЖНО!

Для лужения проводов перед пайкой используется флюс. Это, может быть, канифоль или кислота, а также любой другой флюс, главная задача которого убрать оксидную пленку и воспрепятствовать дальнейшему её образованию на поверхности металла. В общем, флюсов для пайки на сегодняшний день существует великое множество.

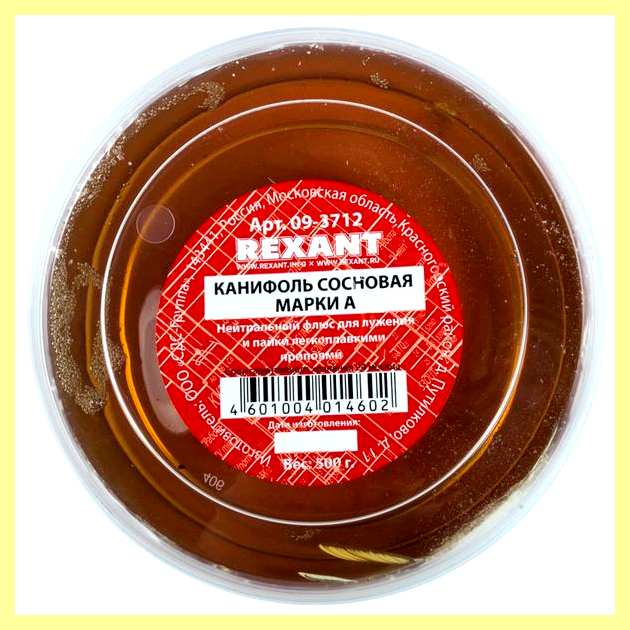

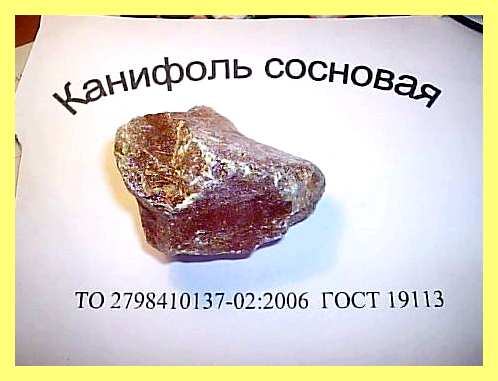

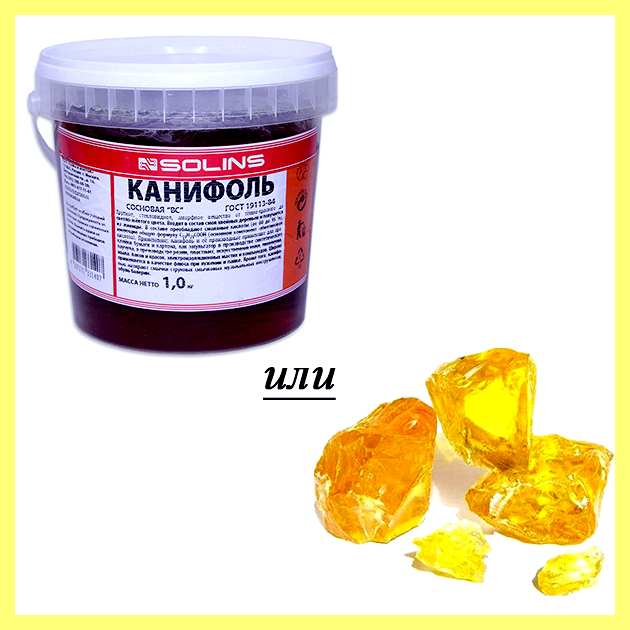

И, безусловно, одним из самых популярных уже многие годы остается обычная сосновая канифоль. Паять с канифолью просто и безопасно в виду её природных составляющих. Единственным недостатком являются некоторые сложности работы с канифолью в твёрдом виде.

Куда проще паять жидкой канифолью: такой флюс попадает в самые труднодоступные места платы, он имеет великолепную растекаемость. И если вдруг под рукой не оказалось флюса жидкой консистенции, то, не беда. В сегодняшнем обзоре сайта https://svarkapajka.ru/ вы узнаете, как сделать самый дешевый флюс из канифоли, который по своему качеству ничем не будет уступать заводскому аналогу.

Как сделать флюс из канифоли и растворителя

Сделать простой флюс из канифоли, как в этой статье, можно всего лишь за каких-то пару минут. При этом по своему качеству он ничем не будет отличаться от дорогого импортного флюса на жидкой основе, за исключением разве что острого запаха. Для приготовления представленного флюса в этой статье потребуется как минимум 646 растворитель или кому не жалко, этиловый спирт.

Итак, в первую очередь нужно хорошо размельчить канифоль, практически в порошок. Таким образом, канифоль быстро растворится в жидкости и её не придётся в дальнейшем повторно перемешивать. Для измельчения канифоли можно взять небольшую ступку или другое подходящее приспособление. Крошится канифоль хорошо, поэтому с данным процессом сложностей возникнуть не должно.

Заготовив нужное количество порошка, примерно 50% от количества жидкости, можно приступать к разбавлению канифоли в спирте или растворителе. Чтобы канифоль полностью растворилось лучше немного подогреть самодельный флюс. Так можно полностью избавиться от лишних комков.

Чтобы флюс не имел резкого и неприятного запаха, вместо 646 растворителя можно использовать чистый спирт. В таком случае паять можно будет прямо в квартире и, не надевать для этих целей противогаз. В итоге соседи вам скажут спасибо.

Проверка и испытание самодельного флюса

Чтобы проверить, что самодельный флюс из канифоли действительно работает, достаточно взять паяльник, зачистить провода и начать паять. Нанесите небольшое количество жидкого флюса кисточкой на провод, а затем поднесите к нему разогретое жало паяльника с оловом.

Легкой прикосновение жалом к проводу, и вот, припой уже красуется на его поверхности, никуда не стекает и не сворачивается капелькой. Флюс действительно стоящий, а на его приготовление было затрачено не больше 10 минут и 50 рублей.

Всем пока и удачной пайки!
