УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Автоматический выключатель в таком случае не сработает, потому что для отключения ему нужны токи как минимум в 10-ки ампер. Для жизни человека небезопасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

УЗО или дифавтомат: что подойдёт именно вам?

Обеспечение безопасности электросети в доме очень принципиально для размеренной жизни его жителей.

Одним из неотклонимых частей таковой системы безопасности является устройство защитного отключения. Различают два вида устройств, позволяющих обеспечить безопасность электросети – это УЗО и дифференциальный автомат. Нередко покупатели не могут решить, какой конкретно из 2-ух вариантов избрать, и пробуют разобраться в этом вопросе без помощи других либо при помощи консультанта. Чтоб вы не растрачивали своё время на поиски спеца, который мог бы поведать для вас о различиях и сходствах УЗО и дифавтомата, мы и подготовили эту статью.

Главное, что стоит осознать, начиная выбирать – это то, что УЗО в паре с автоматическим выключателем является аналогом дифференциального автомата. Нагляднее это можно узреть на картинке:

ДЛЯ РАБОТЫ УЗО Нужно НАЛИЧИЕ ЗАЩИТНОГО АВТОМАТА, А В ДИФАВТОМАТЕ ОН УСТАНОВЛЕН По дефлоту

Зачем нужны УЗО и дифференциальный автомат?

В согласовании с существующими правилами устройства электроустановок, в помещениях с завышенной угрозой должна быть обеспечена защита от токов утечки. В жилых помещениях (квартирах, домах) такими помещениями числятся ванная комната и кухня. Особенности этих помещений – стеснённость места, высочайшие характеристики влажности и температуры воздуха. Все эти причины провоцируют усиленный износ изоляции проводки и усиливают напряжение прикосновения до смертельно небезопасных для человека характеристик.

Для предупреждения небезопасных ситуаций принято устанавливать устройства, защищающие помещение от токов утечки – устройства защитного отключения (УЗО) либо дифференциальные автоматы. Принцип их работы заключается в сопоставлении тока, проходящего по фазе, с током на нулевом проводнике. При возникновении различий меж величиной токов на 2-ух проводах автомат и срабатывает, разрывая цепь.

Время срабатывания автомата – толики секунды, разница в токах, нужная для его срабатывания – 10 мА. Поэтому, даже если человек попал под напряжение, прикоснувшись к фазе либо взявшись за корпус бытового устройства, аппарат надёжно защитит его от смертельной угрозы.

В чём отличие УЗО от дифавтомата?

В деле выяснения различий меж 2-мя этими агрегатами нам поможет сначала расшифровка их заглавий. УЗО – это устройство защитного отключения, защищающее жильцов помещения от поражения электронным током; а дифавтомат – это автоматический дифференциальный выключатель, который защищает кабели и электроприборы от недопустимых уровней напряжения и, как следствие, перегрузки сети и недлинного замыкания.

УЗО состоит из трёх главных частей – в какой-то из них происходит обнаружение разницы в токах, в другой разница измеряется и сравнивается с заданным показателем (он может варьироваться зависимо от модели), в третьей – она называется разъединитель – производится размыкание электрической сети. УЗО не содержит компонентов, которые защищали бы электропроводку и приборы от скачков напряжения.

УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ (УЗО)

Зато ими оборудован дифференциальный автомат. Он представляет собой и УЗО, и автоматический выключатель в одном корпусе. Этот вариант более многозадачен, ведь он обеспечивает одновременно и защиту от поражения электрическим током, и безопасность электроприборов.

Пять главных отличий между УЗО и дифавтоматом

Для многих людей слова дифавтомат и УЗО ни о чем же не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный.

Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, полезно любому начинающему электрику.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.

Протекание тока через не созданные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, потому что для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Необходимо знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при всем этом может к тому же само сгореть. Отдельно, без автоматического выключателя, оно не используется.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Случается так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.

Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем предотвратив пожар.

Быстрота отключения дифавтомата находится в зависимости от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении прямо до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Внешний вид

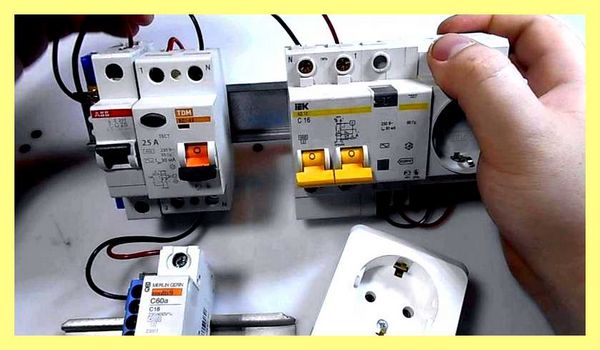

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Любой из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Как отличить дифференциальный автомат от УЗО

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в высшей части прибора ниже названия фирмы производителя идет название прибора. Например, ВД и несколько цифр. ВД означает выключатель дифференциальный, другими словами это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в главном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство.

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

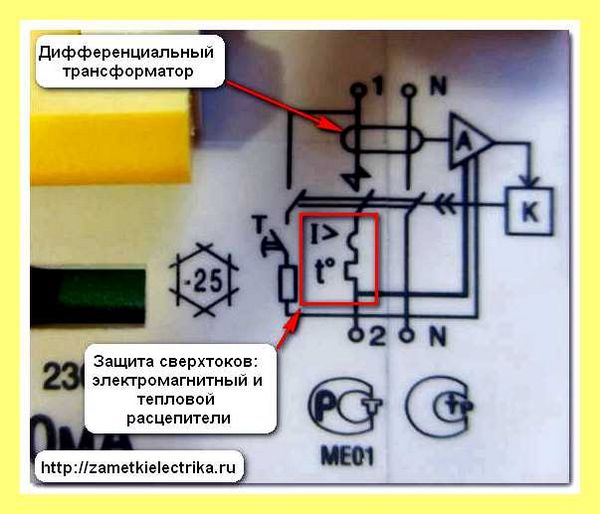

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким макаром, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он содержит в себе функции УЗО. Но, помимо функций и внешнего облика, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не нужно думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Очередной момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. Тут дифавтомат проигрывает.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Что такое дифференциальный автомат?

Дифференциальный автомат – уникальный аппарат, сочетающий в едином корпусе функции сразу двух защитных устройств – это одновременно УЗО и автоматический выключатель. Профессионалы рекомендуют использовать дифференциальные автоматические выключатели в обязательном порядке при устройстве или реконструкции проводки.

Каково назначение дифференциальных автоматов, по каким параметрам выбирается и какова его схема подключения – ответы на эти вопросы постараемся дать ниже.

Для чего нужны дифференциальные автоматы?

Прямым предназначением дифференциального автомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты сети.

Дифференциальный автомат обесточит контролируемую линию при возникновении:

• короткого замыкания;
• перегрева электрической проводки из-за превышения уставки номинального тока дифавтомата;
• утечки на землю больше, чем соответствующая уставка.

Так, простое устройство вполне способно обезопасить квартиру или частный дом, предотвращая возникновение чрезвычайных ситуаций, вызванных проблемами с электричеством.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата. Одно устройство, совмещающее внутри себя функции двух (УЗО и автоматического выключателя), занимает меньше места в электрическом щитке на размер однополюсного автомат – его ширина 17,5 мм.

Чем отличается УЗО от дифавтомата? Отличия и принцип работы дифференциального автомата и автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата – замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Техническое устройство

Конструктивно дифавтоматы выполняются из диэлектрического материала. Задняя часть имеет специальное крепление для установки на DIN-рейку. Внутри они состоят из двухполюсного или четырёх полюсного выключателя и включенного последовательно с ним модуля дифзащиты. Данный модуль представляет собой дифференциальный трансформатор тока, через который проходят ноль и фаза, образуя тем первичную обмотку и обмотку управления — вторичную обмотку.

Как работает дифференциальный автомат

В основе механизма работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, потому что часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

Читайте также: Какой автоматический выключатель ставить на ввод в квартиру и частный дом?

При перегреве в модуле автоматического выключателя срабатывает биметаллическая пластина и размыкает автомат.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, созданных для подключения проводников;
• Рычага включения-выключения. Количество находится в зависимости от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в пару раз превышать номинальный ток. После запуска потребляемый ток становится в пару раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение находится в зависимости от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Читайте также: Схема подключения УЗО и автоматов в щитке

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Внимание! Электрические провода должны быть правильно подобраны, исходя из мощности нагрузки.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт идеальнее всего.

Мощность	Кабель	Дифференциальный автомат
до 2 кВт	ВВГнгLS 3х1.5	С10
от 2 до 3 кВт	ВВГнгLS 3х2.5	С16
от 3 до 5 кВт	ВВГнгLS 3х4	С25
от 5 до 6.3 кВт	ВВГнгLS 3х6	С32
от 6.3 до 7.8 кВт	ВВГнгLS 3х6	С40
от 7.8 до 10 кВт	ВВГнгLS 3х10	С50

Сейчас в продаже имеются дифавтоматы с двумя типами расцепителя:

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Подключение

Подключение дифавтомата – весьма несложный процесс. Высшая часть дифференциального автомата содержит контактные пластины и зажимные винты, созданные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Подключение дифавтомата можно представить следующим образом:

1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
2. Ослабление зажимного винта на несколько оборотов.
3. Подключение проводника.
4. Затягивание винта.
5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

Читайте также: Как правильно подобрать УЗО для квартиры или частного дома

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в этом случае можно провести двумя способами:

1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно прийти к выводу, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Дифференциальные автоматы успешно применяются и в однофазных, и в трёхфазных сетях переменного тока. Установка такого устройства значительно повышает уровень безопасности при эксплуатации электроприборов. Кроме того, дифференциальный автомат может поспособствовать предотвращению пожара, связанного с возгоранием изоляционного материала.
