Инжекторные насосы для воды: конструкция и особенности применения

Чтобы обеспечить автономное водоснабжение своей дачи или загородного дома, недостаточно просто пробурить скважину, необходимо также приобрести и смонтировать устройство, которое будет обслуживать скважину. Одним из видов такого оборудования, используемого в тех случаях, когда пробуренная скважина отличается значительной глубиной, является инжекторный насос (его не следует путать с эжекторным).

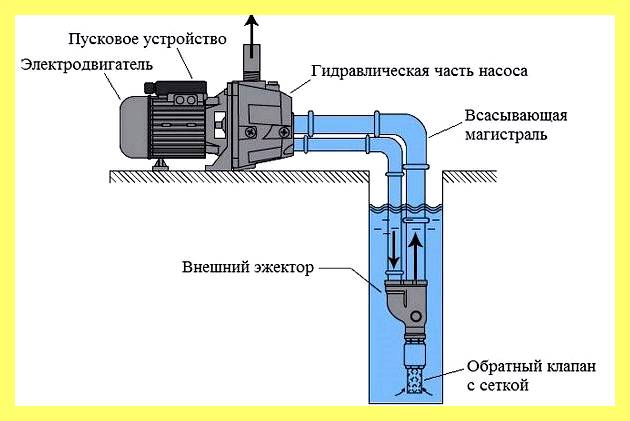

Центробежный насос с выносным эжектором

Сферы и преимущества применения

Инжекторные насосы благодаря своим техническим характеристикам успешно используются для того, чтобы обеспечить в достаточных количествах водой загородные дома и дачи. Применяя такое оборудование, можно с высокой производительностью перекачивать воду из следующих источников:

подземных скважин большой глубины;
колодцев;
открытых водоемов разного типа;
накопительных резервуаров и емкостей.

Насосы рассматриваемого типа имеют два штуцера для подключения внешнего эжектора и ещё один для подачи воды потребителю

В бытовых целях можно использовать и эжекторные насосы, но многие владельцы дач и загородных домов отдают предпочтение насосному оборудованию инжекторного типа. Основная причина этого выбора состоит в том, что, обладая высокой производительностью, такие устройства потребляют минимальное количество электроэнергии в процессе работы.

Если говорить о достоинствах, которыми отличаются насосы, относящиеся к инжекторному типу, то среди них надо выделить следующие.

Установку можно выполнить самостоятельно, не привлекая сторонних специалистов.
Насосы данного типа безопасны в эксплуатации.
Технические возможности инжекторных насосов позволяют успешно использовать их для подъема воды с большой глубины, чем же не могут похвастаться погружные модели насосного оборудования.
Благодаря универсальности насосную станцию можно использовать для решения различных задач, связанных с перекачкой воды.
Высокая производительность такого оборудования сочетается с минимальным потреблением электроэнергии.

Перед помещением в скважину эжектор собирается и подсоединяется к трубопроводам

Используя насосы инжекторного типа, воду можно поднимать с глубины, доходящей до 25 м. Вот поэтому такое оборудование успешно применяется для подачи воды не только лишь из колодцев и открытых водоемов, да и из подземных скважин. Более мощные инжекторные насосные станции можно использовать для подъема воды с еще больше значительных глубин.

Особенности конструкции

Как и у насосов любого другого типа, у инжекторных моделей есть две основные части: сама насосная часть и электродвигатель, который приводит ее в действие.

Вид автоматической насосной станции эжекторного типа

Перечислим основные конструктивные особенности инжекторного оборудования, отличающие его от агрегатов других типов.

Практически в каждой модели есть обратный клапан, который предназначен для того, чтобы не допустить обратный отток воды через устройство при его отключении.
Специальный поплавковый выключатель отключает электродвигатель в тех случаях, если в скважине или в другом гидротехническом сооружении падает уровень воды. Наличие такого выключателя защищает насос от работы вхолостую, что может привести к его выходу из строя.
Электродвигатель, которым оснащается насос инжекторного типа, не погружается в воду, а устанавливается в сухом месте – на берегу водоема, рядом со скважиной или колодцем. При всем этом в воде находится только та часть насоса, которая отвечает за разрежение воздуха.
В конструкции насосов инжекторного типа присутствует не один нагнетательный патрубок, а две всасывающими трубы разного диаметра, на конце каждой из которой установлено специальное устройство – инжектор. Именно благодаря наличию таких инжекторов насосы данного типа способны выкачивать воду из скважин значительной глубины.
Чтобы насосные станции инжекторного типа могли нормально функционировать в холодное время года, их размещают в утепленных приямках или в специальных кессонах.

Схема установки эжекторного насоса

Выбирая место для установки двигателя, который будет приводить в действие насос инжекторного типа, следует учитывать два основных параметра:

глубину скважины, из которой предстоит выкачивать воду;
удаленность скважины от точки, в которую необходимо подавать воду.

Поскольку на подъем воды из скважины в вертикальном направлении требуется больше энергии, чем на ее горизонтальное перемещение, приводной электродвигатель инжекторного насоса стараются располагать ближе к скважине, чтобы максимально использовать его мощность.

Отличия от эжекторных насосов

Для откачки воды из скважин значительной глубины, как уже говорилось выше, можно использовать и насосы эжекторного типа, которые отличаются от инжекторных как своей конструкцией, так и принципом действия. Основными элементами таких насосов являются:

камера для всасывания перекачиваемой среды;
всасывающий патрубок, оснащенный узким соплом;
диффузор и смеситель.

Механизм работы эжектора

Всасывающие устройства и электродвигатели эжекторных насосов могут устанавливаться как внутри, так и за пределами источника водоснабжения. Механизм работы эжекторного насоса, что и отличает его от насосного оборудования инжекторного типа, состоит в том, что кинетическая энергия от потока воды, перемещающейся с более высокой скоростью, передается потоку, обладающему меньшей скоростью.

Пусконаладочные работы

То, насколько долго и эффективно будет работать насос инжекторного типа, напрямую находится в зависимости от его регулировки. Выполнять ее необходимо в следующей последовательности.

После подключения инжекторного насоса его надо запустить и с помощью манометра сравнить уровень давления при выключенном и включенном устройстве. В этом случае, если разница между измеренными величинами не укладывается в интервал 1–1,4 бар, насос необходимо подвергнуть регулировке.
Если насос инжекторного типа требуется отрегулировать, его следует отключить, сняв защитную крышку, расположенную в его высшей части, над реле давления. Регулировка насоса после снятия такой крышки выполняется с помощью винта с маркировкой «Р», который следует проворачивать в сторону увеличения или уменьшения давления, что находится в зависимости от результатов выполненных замеров.
После того как первичная регулировка выполнена, следует повторно запустить насос. При выполнении повторного запуска необходимо снова замерить давление, создаваемое насосом в рабочем состоянии, и вычислить разницу между значением такого давления и давления в рабочей камере насоса в его выключенном состоянии. Если вычисленная разница давлений находится в пределах вышеуказанного значения, то регулировка выполнена правильно, в противном случае следует снова повторить вышеописанную процедуру.
Результаты выполненной регулировки, если она проведена правильно, следует сравнить с паспортными данными устройства и занести полученные данные в специальный журнал.
После выполнения всех процедур по регулировке инжектроного насоса его защитную крышку устанавливают на место и фиксируют с помощью винтов.

Под крышкой реле давления расположены две пружины. Большая отвечает за включение насоса, а малая – за разницу между давлением включения и выключения

Таким макаром, установка и регулировка насосов инжекторного типа не представляет особых проблем, и выполнить такие процедуры может каждый, не привлекая для этого квалифицированных специалистов, услуги которых стоят достаточно дорого. Кроме того, обслуживание таких устройств также не вызывает особых сложностей, потому что основные механизмы располагаются не в самой скважине, а вне ее, на поверхности земли.

Простота конструкции насосов инжекторного типа обеспечивает не только лишь легкость их обслуживания, да и исключительную надежность. За целесообразность использования насосов данного типа говорит и тот факт, что такие устройства отличаются исключительной универсальностью.

Эжектор – что это такое: принцип действия эжекторных насосов, устройство, чертежи

Эжектор – что же все-таки это такое? Данный вопрос часто возникает у владельцев загородных домов и дач в процессе обустройства автономной системы водоснабжения. Источником поступления воды в такую систему, обычно, является предварительно пробуренная скважина или колодец, жидкость из которых необходимо не только лишь поднять на поверхность, да и транспортировать по трубопроводу. Для решения таких задач используется целый технический комплекс, состоящий из насоса, набора датчиков, фильтров и водяного эжектора, устанавливаемого в этом случае, если жидкость из источника необходимо откачивать с глубины, превышающей десять метров.

Эжектор водоструйный с фланцевыми соединениями

В каких случаях нужен эжектор

До того как разбираться с вопросом о том, что такое эжектор, следует выяснить, зачем нужна насосная станция, оснащенная им. На самом деле, эжектор (или эжекторный насос) представляет собой устройство, в каком энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким макаром, у эжекторной насосной станции механизм работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Обычно, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.

Внешний эжектор, подготовленный для погружения в скважину

За счет применения насосной станции с эжектором увеличивается напор жидкости в главном трубопроводе, при всем этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, обычно, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

Особенно актуальным эжектор для насосной станции является в этом случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.

Обзор и работа насосной станции с внешним эжектором

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

С помощью таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Механизм работы эжектора данного типа состоит в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды при помощи пароструйного эжектора

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

Конструктивные особенности и принцип действия

Элементами конструкции выносного эжектора для насоса являются:

камера, в которую всасывается перекачиваемая среда;
смесительный узел;
диффузор;
сопло, поперечное сечение которого сужается.

Устройство выносного эжектора

Как работает любой эжектор? Как сказано выше, функционирует такое устройство по принципу Бернулли: если скорость движения потока жидкой или газовой среды увеличивается, то вокруг него формируется область, характеризующаяся низким давлением, что способствует возникновению эффекта разрежения.

Если правильно подобрать форму трубы и скорость потока, то в отвод, расположенный в суженной части, будет засасываться воздух или жидкость

Итак, механизм работы насосной станции, оснащенной эжекторным устройством, заключается в следующем:

Жидкая среда, которую перекачивает эжекторная установка, поступает в последнюю через сопло, поперечное сечение которого меньше, чем диаметр входной магистрали.
Проходя в камеру смесителя через сопло с уменьшающимся диаметром, поток жидкой среды приобретает заметное ускорение, что способствует формированию в такой камере области с пониженным давлением.
За счет возникновения в смесителе эжектора эффекта разрежения в камеру всасывается жидкая среда, находящаяся под более высоким давлением.

Если вы решили оснастить насосную станцию таким устройством, как эжектор, имейте в виду, что перекачиваемая жидкая среда поступает в него не из скважины или колодца, а от насоса. Сам эжектор при всем этом располагается таким макаром, чтобы часть жидкости, которая была откачана из скважины или колодца посредством насоса, возвращалась в камеру смесителя через сужающееся сопло. Кинетическая энергия потока жидкости, поступающей в камеру смесителя эжектора через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или колодца, обеспечивая тем постоянное ускорение ее движения по входной магистрали. Часть потока жидкости, которую откачивает насосная станция с эжектором, поступает в рециркуляционную трубу, а остальная – в обслуживаемую такой станцией водопроводную систему.

Подключение насоса с внешним эжектором

Разобравшись с тем, как работает насосная станция, оснащенная эжектором, вы поймете, что ей требуется меньше энергии для того, чтобы поднять воду на поверхность и транспортировать ее по трубопроводу. Таким макаром, не только лишь повышается эффективность использования насосного оборудования, да и увеличивается глубина, с которой может быть произведено откачивание жидкой среды. Кроме того, при использовании эжектора, всасывающего жидкость самостоятельно, насос защищен от работы вхолостую.

Устройство насосной станции с эжектором предусматривает наличие в ее оснащении крана, устанавливаемого на рециркуляционной трубе. С помощью такого крана, который регулирует поток жидкости, поступающей к соплу эжектора, можно управлять работой данного устройства.

Виды эжекторов по месту установки

Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и механизм работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

минимум места, необходимого для установки;
хорошая защищенность эжектора от загрязнений;
отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

Центробежный насос с встроенным эжектором

Между тем следует подразумевать, что высокую эффективность эжекторы встроенного типа демонстрируют в этом случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа будет то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также подразумевать, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

Выносной (или внешний) эжектор, как надо из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, обычно, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

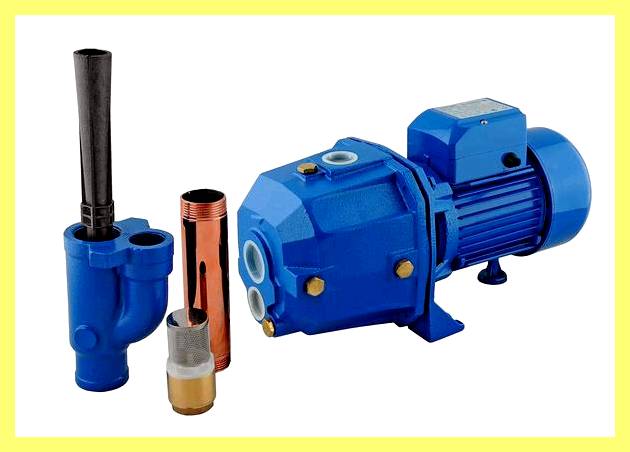

Насос с внешним эжектором

Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров. При всем этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы.

Изготовление эжектора и его подключение к насосному оборудованию

Разобравшись в том, что все-таки такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.

Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:

тройник с внутренней резьбой;
штуцер;
муфты, колена и другие фитинговые элементы.

Насосная станция с эжектором

Комплектующие для самодельного эжектора

Изготовление эжектора осуществляется по следующему алгоритму.

В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при всем этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают с помощью полимерной трубки.
В высшую часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.

Самодельный эжектор в сборе

Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, с помощью которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во 2-м варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.

После того как все требуемые соединения выполнены, самодельный эжектор помещают в скважину, а всю трубопроводную систему заполняют водой. Только после чего можно осуществить первый пуск насосной станции.

Преимущества использования эжекторных насосов

Многие владельцы частных домов или же садовых участков часто задумываются об обустройстве системы автономного водоснабжения. Однако далеко не все знают, каким образом это идеальнее всего сделать. Многие специалисты рекомендуют использовать эжекторный насос для обустройства водоснабжения.

1 Как выбрать тип насоса?

Система автономного водоснабжения может быть установлена практически в любом частном доме и на любом садово-огородном участке. Единственной проблемой в этом случае будет являться глубина, на которой залегают воды. Если вода в заранее подготовленной скважине находиться на глубине семи метров, то никаких трудностей с ее добычей возникнуть не должно. В этом случае подойдет насосная установка абсолютно любой модели.

Устройство и механизм работы внутреннего эжектора

Совсем по-другому дело обстоит с теми скважинами, где вода находится на более глубоком уровне. В этом случае может быть использован исключительно насос с выносным эжектором. Препятствием для функционирования эжекторного водяного насоса будет являться атмосферное давление, уровень прочности отдельных элементов самого насоса для воды с эжектором. Для осуществления процесса поднятия воды с большой глубины следует применять так называемый пароэжекторный вакуумный насос либо же в пару раз увеличить размеры или же массу поверхностного водяного насоса с внешним эжектором. Однако это может привести к выходу пароэжекторного водяного насоса из строя.
к меню ↑

2 Какой принцип действия эжектора для насоса?

Сопло.
Диффузор.
Смеситель.
Всасывающая камера.

Сопло эжекторного насосного устройства представляет собой патрубок, имеющий узкий конец. Принцип действия эжектора для водяного насоса заключается в мгновенном ускорении водного потока, вытекающего из сопла. В соответствии с законами физики водяной поток, который обладает высокой скоростью, оказывает наименьшее воздействие на атмосферу. Вода из сопла поступает во внутренний смеситель, где происходит ее разделение по границам. В результате такого разделения в смеситель начинает подаваться вода из камеры.

После чего центробежный поток воды подаётся через диффузор далее по трубам. Другими словами в эжекторе водозаборной установки осуществляется процесс передачи энергии из среды, обладающей наибольшей скоростью, к среде, обладающей наименьшей скоростью.

Эжектор является частью трубопровода, который проходит от скважины к насосу. Та часть воды, которая была поднята на поверхность скважины, через определенное время начинает поступать обратно в скважину, а именно к эжектору, в результате чего происходит образование линии циркуляции.

Вырвавшись из сопла на большой скорости, вода уводит вместе с собой часть воды из скважины, таким макаром, в водопроводной системе обеспечивается дополнительная разрядка. Вследствие этого насосы затрачивают гораздо меньшее количество энергии для поднятия воды с глубины.

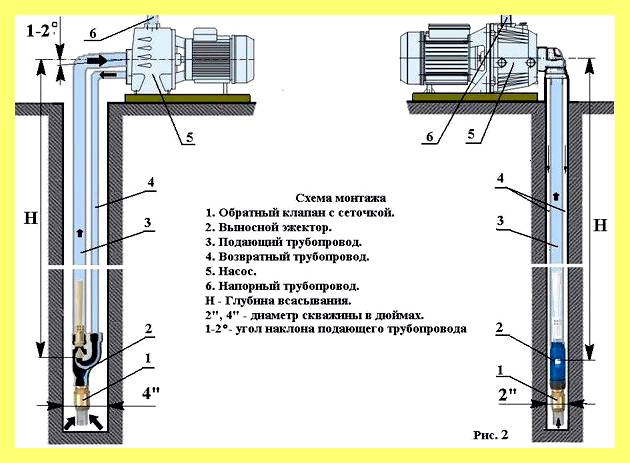

Схема монтажа двух типов эжекторных насосов

Благодаря специальному вентилю, устанавливаемому на так называемой циркуляционной линии, может осуществляться процесс регулировки объема воды, который подается обратно в водозаборную систему, и тем придает дополнительную эффективность водозаборной системе.

Излишки воды, не принимавшие участие в процессе циркуляции, эжекторные насосы передают потребителям, устанавливая таким макаром уровень продуктивности всей эжекторнойнасосной станции. Это помогает обходиться двигателями с наименьшим уровнем мощности, также менее массивной водозаборной частью.

Кроме того, эжекторы помогают существенным образом облегчить процесс запуска насосной системы, благодаря им даже малый объем воды может создавать в водопроводной системе достаточное разряжение, тем инициируя процесс первоначального водозабора, чтобы система не работала, что называется, вхолостую.
к меню ↑

2.1 Принцип работы эжектора (видео)

3 Какие разновидности эжекторных насосных станций?

Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во 2-м случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.
к меню ↑

3.1 Встроенные устройства

Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. Из-за этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.

То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.

Подключение эжекторного насоса

Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.

Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.
к меню ↑

3.2 Внешние устройства

При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.

Водозаборная станция с внешним эжектором может быть расположена непосредственно внутри частного дома. К примеру, в различного рода помещениях подвального типа. При этом расстояние от скважины может быть от двадцати до сорока метров.

На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.
к меню ↑

4 Как подключать эжектор?

Если вы используете внутренний эжектор, то есть он является одним из составляющих элементов конструкции водозаборной станции, то процесс монтажа системы практически ничем не будет отличаться от монтажа водозаборной установки без эжектора.

В таком случае вам достаточно будет всего лишь подсоединить водопровод от скважины к всасывающему отверстию, после чего выполнить процесс обустройства напорной линии с соответствующим оборудованием в виде аккуммуляторных батарей, а также прочих автоматических устройств, которые необходимы для обеспечения функционирования системы.

Если вы используете водозаборную установку с внешним эжектором или же водозаборную установку, в которой внутренний эжектор должен быть закреплен отдельно, то к вышеописанной процедуре подключения будут добавлены еще два этапа:

Первый этап подразумевает прокладку дополнительной трубы, которая необходима для циркуляции воды от линии напора водозаборной установки к входному отверстию эжектора.
На втором этапе осуществляется процесс подсоединения к всасывающему отверстию водозаборной станции специального патрубка с грубым фильтром и обратным патрубком.

Некоторые устройства водозаборных станций обладают заранее встроенным вентилем для осуществления такой настройки.
