Вакуумный эжектор – устройство и назначение. Особенности и отличия
50. Эжекторы
Эжектор — струйный насос
ЭЖЕКТОРНАЯ — Russian version
Устройство эжектора
- Применение эжекторов
  - Достоинства струйных насосов
  - Недостатки струйных насосов
73) Эжекторный насос, плюс анимация 4 Мая 2020г
15. Основы теплотехники. Струйные аппараты. Эжектирование газов. Эжектор и инжектор.
- Похожие статьи

Различают два главных типа:

Вакуумный эжектор – устройство и назначение. Особенности и отличия

Вакуумные устройства обширно употребляются в индустрии. Они используются в автоматических сборочных системах. Существует два способа получения вакуума: при помощи вакуумного насоса и вакуумного эжектора. Последний метод более дешёвый.

Что такое вакуумный эжектор и его устройство.

Вакуумный эжектор – устройство, который создаёт вакуум благодаря кинетической энергии струи сжатого воздуха. Обычно они создаются в виде фильтров, клапанов, переключателей и блоков со встроенными глушителями. Такая установка малогабаритна и имеет малый вес. Это позволяет использовать эжекторы на разных приспособлениях для перемещения изделий либо товаров питания.

Такие эжекторы могут быть интегрированы в пневмосистему. Подробнее о пневматике и ещё больше об эжекторах, читайте на веб-сайте “Промышленная автоматизация”.

Главные особенности вакуумных эжекторов

Кроме компактности и лёгкости, у такового аппарата много других преимуществ. Они просто инсталлируются, не требуют обслуживания. Пневматические и электропневматические вакуумные эжекторы имеют пневматический импульс сброса, открытый глушитель. У электропневматических эжекторов есть электронный включающий клапан, у пневматических — реле вакуума.

Виды вакуумных эжекторов, их отличия и особенности.

Различают два главных типа:

Одноступенчатый. Таковой эжектор содержит два клапана для прямого управления функциями “захват” и “отпускание”. Они имеют вакуумные реле либо систему индикации и опции. При подключении вакуумного реле и распределителя к схвату можно использовать функцию экономии сжатого воздуха. Это позволяет отключать подачу воздуха, когда глубина вакуума больше установленного значения.

Многоступенчатый. Схожее устройство имеет несколько сопел, выстроенных в цепочку. Эти эжекторы имеют больший расход по вакууму по сопоставлению с одноступенчатыми.

Механизм работы вакуумного эжектора.

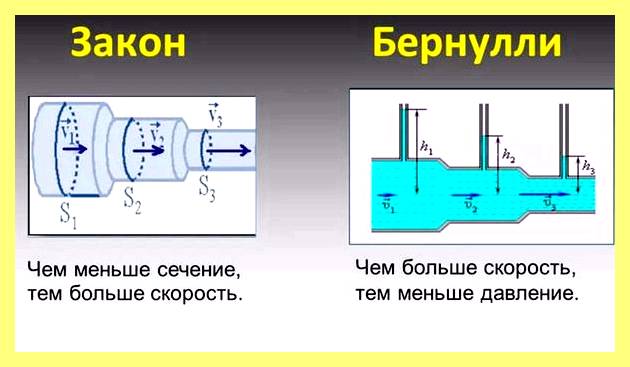

В базе работы вакуумного эжектора лежит принцип Вентури. Сжатый воздух заходит в отверстие эжектора и проходит через сопло. Сходу за соплом появляется падение давления, т.е. вакуум. В итоге этого воздух втягивается через вакуумный вход. Втянутый и сжатый воздух проходят через сопло и сбрасываются через глушитель эжектора

Приобрести эжекторы под маркой Festo и Camozzi можно в интернет-магазине «Промышленная Автоматизация» в Ростове-на-Дону.

Бросить заявку либо получить оборотную связь вы можете написав нам на info@industriation.ru или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

50. Эжекторы

Воздухоотсасываюшие устройства предназначены для удаления паровоздушной смеси из конденсатора и циркуляционной системы и поддержания необходимого вакуума. В паротурбинных установках применяют следующие типы воздухоотсасываю- щих устройств: пароструйные и водоструйные эжекторы и воздушные насосы.

Принципиальная схема эжектора изображена на рис. 8.15. Рабочее тело (пар — в пароструйном эжекторе, вода — в водоструйном) подается под давлением в приемную камеру, откуда через сопло (или несколько сопл) с большой скоростью направляется в камеру смешения, соединенную с паровым пространством конденсатора. Струя рабочего тела (пара или воды), обладая большой кинетической энергией, увлекает за собой паровоздушную смесь из камеры в суживающуюся часть канала переменного сечения и далее поступает в диффузор, в каком происходят торможение потока и преобразование кинетической энергии в потенциальную. Вследствие этого давление на выходе из диффузора превышает давление во внешней среде и происходит постоянное удаление паровоздушной смеси из конденсатора.

С амое широкое распространение в паротурбинных установках получили пароструйные эжекторы, которые выполняются одно-, двух- и трехступенчатыми. Одноступенчатые эжекторы создают разрежение до 0,073—0,08 МПа и применяются в качестве пусковых (для быстрого отсоса воздуха из конденсатора при пусках турбины). Двух- и трехступенчатые эжекторы создают более глубокое разрежение и применяются в качестве рабочих, обеспечивая устойчивую и надежную работу турбины при глубоком вакууме. В последних конструкциях пароструйных эжекторов имеются приборы для измерения количества отсасываемого воздуха, что позволяет контролировать воздушную плотность конденсатора.

С хема двухступенчатого пароструйного эжектора изображена на рис. 8.16. Отсасываемая из конденсатора паровоздушная смесь поступает в приемную камеру первой ступени эжектора и далее через диффузор направляется в холодильник, где происходит конденсация пара. Образовавшийся конденсат удаляется в конденсатор, а неконденсируюшие- ся газы с примесью пара попадают во вторую ступень эжектора. Через патрубок газы (выпар) из холодильника второй ступени удаляются в атмосферу, а конденсат перепускается в холодильник первой ступени (линия 9) и затем в конденсатор (линия 10). Рабочее тело в двухступенчатом эжекторе, изображенном на рис. 8.16, практически не теряется.

Основными причинами неудовлетворительной работы пароструйных эжекторов, приводящими к ухудшению вакуума в турбине, являются: малый расход рабочего пара из-за засорения сопл эжектора или падения давления рабочего пара; повышение температуры паровоздушной смеси из-за загрязнения холодильников эжекторов или уменьшения расхода воды через них; рециркуляция воздуха между ступенями эжектора и между первой ступенью эжектора и конденсатором при наличии не-

Эжектор — струйный насос

Струйным насосом или эжектором называют насос, в каком пассивный поток получает энергию и перемещается благодаря смешению с активным потоком, обладающим большей энергией.

Подвижные детали в эжекторе отсутствуют, а принцип его работы основан на передачи кинетической энергии от активного потока к пассивному без использования промежуточных механизмов.

ЭЖЕКТОРНАЯ — Russian version

Устройство эжектора

Ознакомимся со схемой струйного насоса и назначением его элементов.

Сопло создано для преобразования потенциальной энергии потока в кинетическую, т.е для получения высокоскоростной струи.
Приемная камера создана для приема пассивного потока.
В рабочей камере происходит смешение активного и пассивного потоков, передача энергии от активного потока пассивному, т.е происходит энергообмен. На выходе камеры оба потока перемешаны и имеют одинаковый напор.
Диффузор предназначен для преобразования части кинетической энергии в потенциальную, т.е. скорость потока в диффузоре снижается, а давление повышается.

Проходя через сопло поток жидкости приобретает большую скорость. Кинетическая энергия потока возрастает, а потенциальная снижается. Давление падает и при достижении определенной скорости становится ниже атмосферного.

Пассивный поток под действием атмосферного давления попадает сначала в приемную, а затем в рабочую камеру, где происходит перемешивание потоков, и активный поток передает часть энергии пассивному потоку.

На выходе камеры смешения установлен диффузор, который позволяет преобразовать скоростной напор в статический, в нем скорость движения смешанного потока уменьшается, а давление — увеличивается.

Применение эжекторов

Эжекторы применяют для подъема воды из скважин, откачивания шлама из отстойников, удавления осадка из песколовок, откачивания воздуха.

Достоинства струйных насосов

Отсутствие подвижных частей
Высокая надежность
Небольшие габариты
Возможность создания вакуума
Возможность работы с загрязненными жидкостями
Выполнение функции смесителя

Недостатки струйных насосов

Необходимость использования дополнительного насоса, например центробежного, для подачи активного потока
Низкий КПД
