У всех без исключения обитателей, которые решили серьезно модернизировать свое жилье, назревает резонный вопрос: как быть в таком случае. Существует сходу несколько методов не попортить проводку в «панельке» при ремонте либо с первого раза отыскать подходящий кабель по мере надобности.

Прокладка электропроводки в квартире: обзор основных схем и порядок выполнения работ

Практически вся техника в современной квартире работает от электричества. Расположение выключателей света и розеток для электроприборов, правильная прокладка электропроводки в квартире – залог не только лишь комфорта в повседневной жизни, да и гарантия безопасности от возникновения замыканий и пожаров.

Любой ремонт в квартире необходимо начинать с планирования расположения основных электроприборов, создания схем и последующей прокладки проводов. В этой статье будут разобраны различные варианты схем электропроводки, плюсы и минусы того или иного решения, пошаговая инструкция грамотной прокладки электропроводки.

Создание схемы электропроводки

В новых многоквартирных домах общедомовая электрическая сеть проводится только до квартиры. Всю планировку электросети внутри квартиры уже выполняет хозяин, зависимо от разработанного плана расположения мебели и электроприборов. Это удобно, ведь владельцам квартир с готовой сетью для ее изменения придется частично или полностью демонтировать старую.

Составить схему электропроводки в квартире и выполнить ее монтаж возможно самостоятельно, либо же доверив это дело специалистам. Второй вариант требует достаточно затратного вложения средств, однако стоит помнить о том, что работа с электричеством – опасна для жизни.

Если нет определенных навыков, то монтаж лучше доверить специалистам- электрикам, при всем этом схему электропроводки можно составить самостоятельно.

Схему можно выполнить на небольшом листке бумаги, однако при всем этом обязательно нанести все элементы в соответствии с общепринятыми обозначениями

Любой монтаж начинается с разработки схемы будущей электропроводки.

Но перед этим необходимо:

детально продумать размещение всей электротехники и электроприборов в квартире;
подобрать оптимальные места для расположения выключателей и розеток;
зависимо от расположения окон и естественного освещения выбрать точки размещения люстр и других осветительных приборов;
рассчитать необходимый метраж проводимой электролинии и количество электроточек в масштабе всей квартиры.

Процесс планирования не должен проходить быстро, это очень важный этап и к нему нужно отнестись со всей серьезностью. Ведь в случае просчетов на этом этапе в дальнейшем нужно будет устанавливать мебель не потому что удобно, а потому что это будет соответствовать расположению розеток. Или же использовать удлинители, которые будут своими проводами захламлять квартиру и мешать свободному проходу.

После решения вопроса с расположением мебели и электроприборов можно приступать к созданию электросхемы. Чертеж должен быть максимально детализирован и составлен с соблюдением масштаба. Для этого можно взять план-схему квартиры, на которой обозначены все основные параметры комнат или же при помощи линейки и карандаша самостоятельно перенести на лист бумаги план квартиры. При всем этом на схеме, помимо предполагаемого расположения предметов, нужно обозначить дверные и оконные проемы.

Когда план самой квартиры составлен, приступаем к следующему этапу – расположение электроточек и линий проводки. Необходимо отметить, что электроточками считаются все выходные элементы из общей сети, другими словами розетки, выключатели, источники света работающие непосредственно от сети, распределительные коробки.

Создать схему можно с помощью специальных программ, таких как archicad или Adobe Illustrator. Однако для использования этих программ необходимы определенные навыки, которыми обладают специалисты. Но, такие схемы помогут наглядно оценить будущее расположение электроточек в квартире

Исходя из убеждений повседневной эксплуатации и удобства при возникновении неисправностей, оптимальным вариантом считается распределение электроточек по отдельным линиям электропроводки. Тип такого распределения называется «шлейф», о нем будет рассказано ниже в статье.

На схемы с предельной точностью должны быть нанесены:

Щит, от которого в квартиру проведена основная жила линии электропроводки.
Пути прокладываемых кабелей. Основное правило, которым надо руководствоваться при прокладке кабеля – строгое горизонтальное и вертикальное его расположение. Также удаление от перекрытий и проемов должно быть более 20 см.
Распределительные коробки — считаются точкой основного соединения кабелей внутри квартиры. При грамотном распределении электросети внутри квартиры они должны быть расположены на каждом ответвлении линии сети. Таким макаром, распределительные коробки должны быть в каждой из жилых комнат, коридоре, кухне.
Розетки — их может быть любое количество. Законодательством не ограничено число розеток, которые могут находиться в квартире. Однако при расчете их расположения стоит учитывать нахождение относительно дверей, окон, батарей и труб, газопроводов. Так, они могут быть расположены в любом удобном месте, но более 20 см от проемов дверей и окон и 40 см от газопроводов, батарей и теплопроводов.
Выключатели. Их расположение так же никак не регламентировано законодателем и полностью находится в зависимости от желания проектировщика. Удобнее всего располагать их не выше уровня головы (в среднем 150-170 см от пола), либо в районе кисти при опущенной вниз руке (50-70 см от пола). Расположение относительно дверного проема не имеет значения и может быть как справа, так и слева, зависимо от того, левша или правша хозяин и как ему удобней включать и выключать свет.
Источники света, которые могут располагаться в любом удобном месте, как на потолке, таки на стенах. Их количество также не ограничено и находится в зависимости от освещенности комнат и желания проектировщика в основном осветить тот или иной угол квартиры.

Грамотно выполненная схема расположения электроточек и линий проводки позволит в дальнейшем свободно ориентироваться при прокладке квартирной электропроводки.

Использование условных обозначений при создании схемы поможет в случае дальнейшего обращения к специалистам. Так они смогут разобрать, что задумывалось автором

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

освещения на жилые комнаты, кухню и коридор;
электроснабжения на жилые комнаты;
отдельного электроснабжения на кухню;
освещения и электроснабжения для ванной и туалета;
отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, потому что они, сначала, являются одним из способов изоляции соединений

Необходимо отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Инструкция по прокладке электропроводов

Перед составлением схемы и началом монтажных работ нужно ознакомиться с рядом документов, регламентирующих расположение электропроводки в квартире исходя из убеждений пожаробезопасности и безопасности для жизни человека в процессе использования.

Шаг #1 — изучение требований к схемам

Основные требования и запреты при прокладке проводки в квартире:

запрещено подключать заземление розеток к нулевым проводам или к системам водоснабжения и отопления — подключение заземления необходимо осуществлять лишь на шину заземления;
обязательное соблюдение вертикального и горизонтального расположения маршрутов линий электросети;
избегать пересечения линий проводов относительно друг дружку, траектория прокладки должна быть выполнена максимально удобно с бытовой точки зрения, чтобы в дальнейшем случайно не пробить провода при проведении небольших ремонтных работ или установки какого-либо оборудования на стены;
расстояние между параллельно идущими проводами должно быть более 5 мм;
проведение проводов к розеткам осуществлять снизу, а к выключателям — сверху;
обязательная установка автомата номиналом 63А для квартир, в каких установлены электроплиты. Подробнее о выборе автоматов в этой статье.

Законодательно не регламентирована высота нахождения маршрутов электрокабелей относительно потолка или пола. Однако с бытовой точки зрения их лучше располагать ближе к полу или потолку, чтобы освободить большую часть поверхности стен для дальнейшего их использования.

Соблюдение основных требований обеспечит электробезопасность проложенной электропроводки и оградит от возникновения короткого замыкания и пожаров

Шаг #2 — выполнение разводки проводов

Существует несколько основных вариантов создания рабочей разводки электропроводки в квартирах.

Они используются зависимо от типа квартир:

разводка типа «звезда»;
разводка типа «шлейф»;
разводка при помощи распределительных коробок.

Рассмотрим особенности каждого из этих вариантов.

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность состоит в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при всем этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, потому что они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться зависимо от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при всем этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа «шлейф», а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Шаг #3 — разметка квартиры

После создания схемы последует несколько этапов для проведения электропроводки внутри квартиры. На каждом из них есть особенности, которые необходимо неукоснительно соблюдать.

Вторым этапом после составления схемы считается «разметка». Это очень важный этап, суть которого заключается в точном переносе разработанной схемы электропроводки непосредственно на свои места в квартире. Другими словами нужно будет на поверхности стен нанести метки, которые в соответствии со схемой в дальнейшем будут местами электроточек и линий электропроводки.

При переносе схемы непосредственно на место в квартире стоит использовать те же цвета и обозначения. Это поможет лучше ориентироваться при начале работ

Выполнять разметку нужно следующим образом:

обозначить места, где будут располагаться розетки и выключатели, источники света;
выделить места, где будут выводиться кабеля под телевизоры и wi-fy роутер;
обозначить места расположения распределительных коробок;
определить и обозначить места линии прокладки кабелей от распределительных коробок к каждой из электроточек (по ним в дальнейшем при монтаже будет производиться штробление стен);
определить расположение маршрутов кабельных трасс от главного квартирного электрощита к каждой распределительной коробке.

Проведение разметки позволяет «на месте» определить правильность расчетов на схеме и окончательно закрепить решение о таком расположении электропроводки в квартире.

Шаг #4 — прокладка электрокабелей

Выполнить прокладку электрокабеля проводки можно несколькими способами:

Поговорим о каждом варианте детальнее.

Способ #1 — скрытая проводка

Первый способ считается более трудоемким, однако он позволит скрыть все кабеля внутри стен, что выглядит более эстетично, и не будет оказываться на виду наличием коробов или открытых кабелей. Для его исполнения предстоит штробить стены, проделывая в них канавки для кабелей.

Выполнение скрытой электропроводки защитит кабель от внешнего воздействия и возможных механических повреждений, например домашними питомцами

Укладка и дальнейшее нанесение штукатурки скроют линии электропроводки от глаз. Необходимо отметить, что при использовании этого метода следует обязательно соблюдать осторожность, потому что повреждение кабеля может привести к потере электричества на участке сети.

Более приемлемым вариантом при такой укладке кабелей можно считать монтаж электропроводки под напольное покрытие. При всем этом обязательно каждый провод заключить в гофрированную трубку, что придает ему дополнительную защиту от повреждений.

Важно запомнить, что перед тем, как окончательно заделывать стены и пол, необходимо тестером проверить исправность работы всех выведенных электроточек.

Способ #2 — открытый вариант

Открытый монтаж подойдет для квартир и помещений, где технически запрещено или невозможно провести провод внутри стен или пола.

Это простая прокладка, которая зачастую осуществляется по высшей части квартиры на стыке стены и потолка. Кабеля заключаются в специальные короба или кабель-каналы.

Открытый способ подходит для проведения проводки без полгого ремонта в квартире. Так, например, при установке электротехники, требующей отдельного вывода к электрощиту

Главным преимуществом открытой прокладки считается легкий доступ к кабельным сетям.

Подробнее о монтаже проводки от щитка мы рассказывали в следующем материале.

Выводы и полезное видео по теме

Создание различных схем электропроводки, также особенности можно посмотреть в этом видео:

Самостоятельное выполнение схемы и монтаж электропроводки в квартире – задача решаемая, но требующая внимательного изучения основ электрики. Также желательно изучить условные обозначения и правила прокладки силовых кабелей. А сами работы по проведению в квартире электричества лучше доверить профессионалам.

Создание схемы прокладки электропроводки в квартире – процесс творческий, который должен производиться с особой внимательностью и точностью. Готовая схема должна быть достаточно наглядной и понятной, чтобы любой строитель мог понять и в дальнейшем реализовать показанное на схеме.

При составлении схемы стоит использовать общепринятые обозначения электроточек и цветовое выделение силовых линий и проводов освещения и заземления. Также обязательное нанесение всех расстояний и размеров, которые помогут лучше ориентироваться при нанесении разметки непосредственно в квартире.

У вас остались вопросы по теме этой статьи? Или вы хотите поделиться личным опытом составления схемы, монтажа электропроводки? Задать вопросы нашим экспертам и другим посетителям сайта или оставить рекомендации можно в блоке для комментариев, расположенном ниже под этой публикацией.

Определяем расположение проводки в панельном доме

Схема электропроводки в квартире, проводки,принцип построения электропроводки,электрика в квартире

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сего времени не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — в какой-то момент «выбивающие» пробки натолкнут на мысль о том, что проводку все таки необходимо совершенствовать.

При всем этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель по мере надобности.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, например, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, потому что в почти всех домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос состоит в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить сначала.
Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в конечном итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

распределительные коробки находятся не в тех местах;
проводники практически нигде не расположены паралельно полу и потолку;
вместо четырех линий сделано лишь две;
схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: в почти всех сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

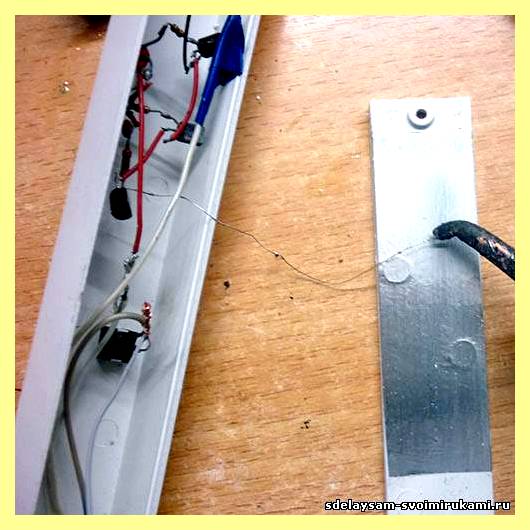

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но почти всегда у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет к тому же арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

«Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только лишь линию, да и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Прекрасно подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Механизм работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не следует забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде всевозможных случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться средствами находящимися под рукой для того, чтобы понять, где в панеьном доме располагается проводка:

Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не выходит.
При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них в большинстве случаев используется чуть менее жидкий раствор, ну и делаются они гораздо позже — разница точно будет заметна на глаз.
Радиоприемник. Удивительно, но даже при помощи обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, будто бы это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же механизм работы, пусть и имеют разные диапазоны чувствительности. Все же, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме, следует знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не следует забывать, что каналы, созданные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

проводники идут только перпендикулярно или паралельно стенам;
расстояние провода от потолка и пола составляет более 15 сантиметров;
повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Повышенное внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и средства находящиеся под рукой (отвертка-индикатор, приемник и т.д.) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.
