Находить другие способы, не считая настоящего штробления и подмены кабелей, придется и при работе с несущими стенками. По нормативам строго запрещено повлиять на опоры жилья, также на плиты перекрытия. Прокладывать проводку своими руками можно исключительно в перегородках. В неприятном случае придется провести кабели по полу, потолку. (Читайте статью на тему “Электропроводка в бане своими руками — как провести проводку в бане и сауне”)

Как правильно штробить бетонную стену под проводку без пыли: выбор инструмента и правила штробления

Вопрос о том, как штробить бетонную стенку под проводку без пыли, появляется во время ремонта помещения либо при покупке нового бытового электроприбора, для которого нужно провести отдельную линию. Создание штроб позволяет сделать сокрытую проводку, но до проведения работ учитываются все особенности, нужно знать и соблюдать порядок штробления.

Как правильно делать штробы в стенах

Штробление представляет собой создание каналов для укладки электропровода. Не считая этого, проводится подготовка отверстий для установки розеток и выключателей. Работать можно ручным либо электронным инвентарем.

Применение ручного инструмента — процесс, требующий огромных физических усилий. Применение электронного инструмента упрощает и ускоряет этот процесс, но приводит к образованию огромного количества пыли.

Есть методы прокладки борозд в бетонной стенке, при которых появляется малое количество пыли. Это принципиально, когда штробить приходится не при выполнении полгого ремонта, а при прокладке новейшей полосы в жилом помещении.

До штробления в панельном доме нужно пристально изучить план помещения и найти, где размещены несущие стенки.

После чего берут лист бумаги и делают схему, на которой указываются места прокладки проводов и расположения выключателей, розеток.

Есть правила, которых нужно за ранее изучить а позже придерживаться при проведении проводки. Лучше сходу изучить соответствующие ГОСТ, СНиП, ПУЭ и только потом приступать к работе.

При штроблении борозд выполняются такие рекомендации:

1. Расстояние между плитами перекрытия и горизонтальными штробами составляет более 150 мм.
2. От газовой трубы до вертикальной борозды более 400 мм.
3. От угла помещения и от окна вертикальная борозда отдалена минимум на 100-150 мм.
4. Разметка наносится только по вертикали и горизонтали. Избегают прокладки штроб под уклоном. Если на мансарде стена с уклоном, то штробу выполняют в параллельном направлении.
5. Ширина и глубина борозды до 25 мм, а длина сплошной штробы не превышает 3 м.
6. Схема составляется так, чтобы между распределительной коробкой и розеткой или выключателем был 1 поворот. Если это не выходит, то стремятся, чтобы их было как можно меньше.
7. Штробить несущие конструкции нельзя. Учтите, что в панельном доме почти все стены несущие, исключение составляют межкомнатные перегородки.

Выбор инструмента

Сделать штробы на бетонной или кирпичной поверхности можно несколькими способами. Технология создания борозд одинаковая и отличается только набором используемых инструментов. Популярные инструменты при самостоятельном создании штроб: молоток, дрель и зубило.

Для штробления стен понадобится:

Молоток и зубило.
Перфоратор.

Как использовать перфоратор

Один из самых доступных и поэтому популярных методов прокладки борозд для электропроводки в бетонных стенах — использование перфоратора. Такой инструмент есть практически у каждого домашнего умельца, он помогает быстро создавать штробы.

Хотя для штробления используются разные инструменты, порядок проведения работ почти не отличается.

• перфоратор;
• бур для бетона и насадка-лопатка;
• средства индивидуальной зашиты: перчатки, очки, респиратор.

Инструкция по проведению штробления с помощью перфоратора:

Подготовительный этап.
Разметка поверхности.
Защита от пыли.
Штробление.

Если работы выполняет новичок, то этап создания отверстий избегать нельзя, иначе не получится качественно выполнить работу. Профессионалы могут сразу проделывать штробу с помощью насадки в виде лопатки.

Использование болгарки

Болгарка, или угловая шлифовальная машинка, часто применяется для создания штроб. Кроме указанного электроинструмента, надо обязательно приобрести алмазный диск.

Порядок создания штробы:

1. Создание 2 параллельных борозд. Делают их по намеченной линии. Между такими прорезами должно быть 2 см.
2. Удаление остатков. Зубилом и молотком это делать долго и сложно, поэтому используют перфоратор.

Штробление с применением болгарки похоже на использование перфоратора. Отличие в том, что таким способом удается получить ровную борозду, тогда как с применением только перфоратора сделать это не получится.

Бороться с образовавшейся пылью можно промышленным пылесосом. В данном случае понадобится минимум 2 человека, чтобы один штробил, а второй сразу улавливал образующуюся пыль.

Применение штробореза

Применение болгарки или перфоратора позволяет быстро создавать штробы, но предполагает образование большого количества пыли. Если делают много борозд, то в помещении накаливается большой слой пыли, убрать который проблематично даже с применением промышленного пылесоса.

Если надо создать борозду для электропроводки в панельном или кирпичном доме так, чтобы было минимум пыли, используют штроборез. Внешне он напоминает болгарку, но в нем установлены 2 алмазных диска.

Расстояние между кругами меняют зависимо от необходимой ширины борозды. Кроме этого, регулируется и глубина реза.

К штроборезу подключается пылесос, поэтому образующаяся пыль сразу улавливается, и работу можно выполнять в одиночку.

Главный недостаток — стоимость инструмента. Если вы занимаетесь штроблением профессионально или выполняется большой объем работ, то штроборез придется купить. В случае разовых работ, когда важна чистота в помещении, штроборез арендуют.

Как сделать кабель канал в стене зубилом и молотком

Для создания небольшой штробы в стене понадобятся молоток и зубило. С кирпичной поверхностью работать сравнительно легко, но в бетонной плите проложить борозду таким способом тяжело.

Порядок проведения работ:

Наметка краев борозды.
Создание канавки.
Углубление канавки.

После создания штроб они очищаются от пыли, а затем грунтуются. Осталось проложить и закрепить кабель. На завершающем шаге борозды шпаклюют и на стену наносят отделку.

Как правильно сделать штробу в бетоне: перфоратором, болгаркой своими руками

Штробление бетона – это выполнение в толще материала небольших по ширине канавок, в которые прокладываются различные коммуникации (в большинстве случаев провода и элементы электрической сети). Несмотря на кажущуюся простоту процесса, правильно и безопасно сделать штробы получается далеко не всегда.

Прокладка коммуникаций выполняется в соответствии с установленными правилами и нормами, предполагает соблюдение определенных расстояний, использование подходящего инструмента, корректную разметку стены, устранение пыли, аккуратный монтаж и т.д. Самое главное, чему нужно уделить внимание сначала – это изучение действующих норм СНиП и выбор инструмента.

Чем и как сделать штробу в бетоне:
Зубило и молоток
Перфоратор

До того, как начинать штробить, обязательно нужно изучить все нюансы и тонкости, правила и нормы, указанные в специальных документах.

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только лишь поставить под угрозу комфорт и безопасность проживания людей в помещении, да и быть оштрафованным.

До работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, на искосок штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – менее 2.5 сантиметров.
• До того как прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, например), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет сильно много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине менее 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, потому что тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, да и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Идеальный вариант – использование специального инструмента, созданного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

• Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
• Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
• Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, потому что часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Штроборез из болгарки своими руками. Режет бетон вообще без пыли!!!!

Перфоратор

Штробление перфоратором создает сильно много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. Другими словами, ничего покупать и тратиться не надо.

Как сделать штробу молотком и зубилом:

• Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
• Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
• Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний облик штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают как раз когда остается чуть-чуть до отметки.

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, потому что инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Как проштробить стену под проводку

Несмотря на то, что задачи бывают разными, обычно штробы в помещениях делают именно для прокладки электросетей. И тут важно все сделать правильно, чтобы потом иметь возможность безопасно и комфортно эксплуатировать все элементы.

Порядок работ

Сначала составляют подробный план работ, намечают основные этапы, тщательно все рассчитывают и продумывают.

Основные этапы создания штроб для электропроводки:

• Определение мест расположения розеток, выключателей, подводки проводов освещения и т.д. План рисуют тщательно, отмечая каждый элемент и место его расположения (с учетом вышеперечисленных правил и требований СНиП).
• Разработка трасс в соответствии с местами расположения основных элементов.
• Перенос плана на стены маркером или карандашом. Как это сделать: отметить места расположения элементов (светильников, бра, люстр, выключателей, розеток и т.д.), вертикально от них вверх провести линии, не доходя до угла с полотком, отметка мест установки распределительных коробок, которые соединяются горизонтально прямой линией и идут до электрошкафа.

• Проверка всех мест, где будет проводиться сверление (и штроб, и углублений для подрозетников) на предмет наличия старой проводки с использованием детектора. Если найдены металлический каркас или линии, нужно откорректировать план и обойти их.
• После того, как план с корректировками перенесен на стену, можно начинать штробление: сначала делают отверстия для распределительных коробок и подрозетников, потом они соединяются штробами.
• После того, как все сделано, замеряются расстояния и вносятся в план.
• Далее прокладываются кабели, фиксируются в штробах. Все кабеля должны быть проверены на целостность изоляции до прокладки и после.
• Штробы заделываются раствором, далее снова проверяют кабеля, монтируют внешние части элементов.

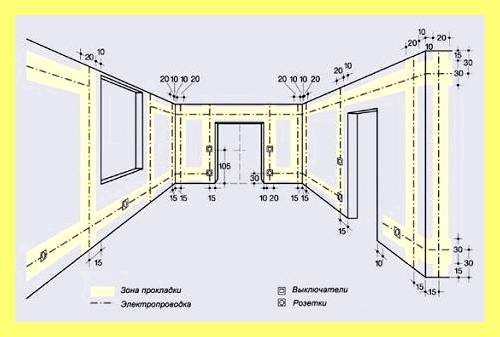

Размечаем стены под штробы

При прокладке штроб для электропроводки действуют все общие правила СНиП, также нужно позаботиться о некоторых специфичных моментах.

Как правильно разметить штробы для проводки:

• Подготовить инструменты – это могут быть как современные приборы (лазерные, электронные дальномеры), так и обычные средства (маркеры, карандаши или мелки, линейка или рулетка, отвес и уровень, строительный шнур).
• Обозначение маркером мест расположения светильников на потолке, розеток и выключателей на стене, распределительных щитка/коробок. Измерение указанных на плане расстояний. Желательно очерчивать границы для штробления по образцам кабелей, коробок подрозетников.
• Выбор ширины штробы в соответствии с кабелем (тут В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 миллиметров от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.

• Возможные отклонения, которые должны учитываться при разметке: высота полов подымается после заливки и настила покрытия, потолки опустятся после установки подвесных/натяжных конструкций, стены могут менять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стен, которую нередко можно наблюдать в старых и новых домах.

• Первый метод выполнения разметки
  Второй метод разметки
  Третий метод разметки



  Особенности железобетонных стен

  При штроблении железобетонных конструкций нельзя нарушать металлический каркас. Сначала определяют глубину залегания стального каркаса, потом корректируют параметры штробы. Если прохождение металлических прутьев определить трудно, идеальнее всего делать небольшие углубления или вообще не делать в самой стене, а прятать в слое штукатурки.

  Также можно выполнить открытую проводку – сделать в виде ретро или проложить провода в специальные кабель-каналы. Можно привлечь дизайнера, который сделает коммуникации частью интерьера. В Москве и регионах отыскать профессионала не составит труда.

  Изготовление борозды по бетону

  Для выполнения штроб в бетоне используются различные инструменты – молоток и зубило, болгарка, перфоратор, штроборез. Электроинструмент ускоряет процесс, но понижает уровень безопасности и может провоцировать появление большого количества пыли. Штроборез стоит дорого, но зато позволяет выполнить работы быстро, качественно, беспыльно практически. Каждый мастер выбирает подходящий для него метод создания штроб и реализует намеченную цель.

  Работа по газобетону

  Для создания штроб в газобетоне могут использоваться все те же методы, что и для обычного бетона. Но идеальнее всего выбирать специальный штроборез для пено/газоблоков, который делает сразу две канавки. Единственный минус в работе с газобетоном – появление огромного объема пыли, который в случае с применением штробореза уходит в специальный отсек, в других случаях обязательно использование промышленного пылесоса.

  Штробление без пыли

  Пыль может стать серьезной проблемой в работе, поэтому заранее стоит продумать, как идеальнее всего с ней справляться.

  Советы мастеров для уменьшения количества пыли:

  • Увлажнять поверхность регулярно в процессе.
  • Применять бытовой пылесос.
  • Использовать штроборез с уже подключенным к нему пылесосом – в устройстве предусмотрен специальный кожух, который закрывает оба диска и изолирует пространство резки, в то время, как пыль вытягивается через отвод пылесоса.
  • Мокрая резка бетона болгаркой – используется шланг, который беспрерывно подает воду на диск, всю площадь резки. Но тут нужно проявлять внимательность, потому что если вода попадет на инструмент, она его испортит.

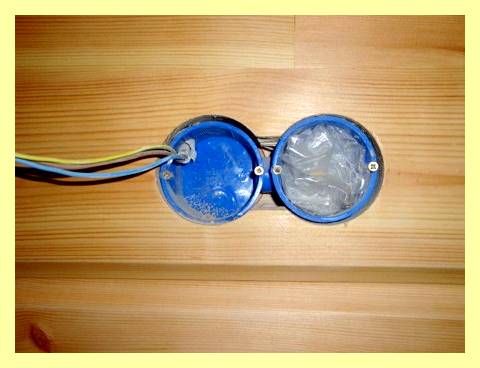

  Монтаж кабеля и установка розеток

  Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во 2-м случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.

  Розетки идеальнее всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.

  Как заделывают углубления перед финишной отделкой:

  • Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
  • Затем все аккуратно грунтуется, грунт высыхает.
  • Борозда или углубление смачивается водой, после этого заделывается штукатуркой, строительным гипсом или монтажной пеной.

  Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Исключительно в таком случае можно быть уверенным в надежности и безопасности коммуникаций.
