Установка эксцентриковых стяжек. Видеоинструкция
Все цены в каталоге указаны с НДС для ФИЗИЧЕСКИХ ЛИЦ.
Цены для организаций и ИП доступны только после регистрации и авторизации.
Виды стяжек
1. Простая эксцентриковая стяжка состоит из элементов:
В простых стяжках также используются эксцентрики с диаметрами 12 и 25 мм и с высотой 10 / 12 / 14 / 16 мм для плит толщиной 12 / 16 / 18 / 22 мм соответственно.
Дюбели в простых эксцентриковых стяжках отличаются длиной и диаметром штока, а также длиной, диаметром и типом резьбы. Резьбовая часть может быть метрической (например, М6, как у модели ST01/47) или евро-резьбой (ST01/48, ST01/51). Дюбели с саморезной резьбой (или евро-резьбой) обычно бывают под сверление отверстий размерами 5х11 мм (d*L), либо 5х8 мм. Дюбели с метрической резьбой М6 вкручиваются в футорку, запрессованную в пласть присоединяемой детали.
В простых стяжках центр эксцентрика расположен на расстоянии 24 или 34 мм от кромки присоединяемой детали. Распространенный диаметр сверления под дюбель – 7 или 8 мм.
В компании BOYARD представлены следующие простые эксцентриковые стяжки: ST01/47, ST01/48, ST01/50, ST01/51. Эти модели отличаются высотой эксцентрика и типом дюбеля.
Самой популярной во всем мире моделью является простая эксцентриковая стяжка со следующими параметрами:
- эксцентрик диаметром 15 мм и высотой 12 мм
- дюбель с саморезной резьбой (или евро-резьбой)
- дюбель с установочным размером для эксцентрика 34 мм
В компании BOYARD стяжка с такими параметрами представлена моделью ST01/51. Эта универсальная модель обеспечивает оптимальный баланс между ценой, качеством и функциональностью. Дополнительное преимущество данного варианта – это наличие поворотного фиксатора, благодаря которому удобно держать дюбель при закручивании в пласть.
2. Стяжка быстрого монтажа включает следующие элементы:
Монтаж осуществляется легко и быстро: при повороте эксцентрика происходит притягивание двух мебельных деталей. Одновременно с этим шток дюбеля смещается внутри пластикового корпуса, установленного в пласти соединяемой детали, распирая пластик. Таким образом происходит прочная фиксация деталей мебели между собой. Пластиковый корпус имеет установочные размеры 8х12 или 10х12 мм.
Преимущества этого типа монтажа в его легкости и быстроте. При использовании стяжки быстрого монтажа нет необходимости в дополнительных инструментах: дюбель просто вставляется в предварительно сделанное отверстие присоединяемой панели. После соединения мебельных деталей поворотом эксцентрика производится фиксация соединения.
В компании BOYARD стяжкой быстрого монтажа является модель ST01/52. Преимущества этой модели в выверенной конструкции — длине штока, форме и материале пластикового корпуса. ST01/52 фиксирует детали мебели надежно и не повреждает их.
3. Стяжка-полкодержатель
Еще один вариант эксцентриковой стяжки – стяжка-полкодержатель. Использовать стяжку в качестве полкодержателя удобно, поскольку этот вид крепежа устанавливается непосредственно в кромку полки.
Элементы стяжки-полкодержателя:
Стяжки-полкодержатели BOYARD имеют пластиковый корпус. У некоторых производителей в ассортименте представлены полкодержатели с цельнометаллическими корпусами. Подобное решение ведет к серьезному удорожанию крепежа при незначительном улучшении параметров качества, например, повышении жесткости стяжки.
Преимущества стяжки-полкодержателя в целом и достоинства моделей BOYARD в частности.
- Эстетичный внешний вид мебели
- Упрощенная установка: достаточно подготовить всего 2 отверстия, а не 3, как при установке простых эксцентриков
- Возможность монтажа в узких проемах наложением сверху
- Стяжка-полкодержатель от BOYARD имеет такое преимущество, как фиксирующие ребра на поверхности пластикового корпуса. Эти ребра фиксируют эксцентрик внутри отверстия и не допускают проворачивания и смещения стяжки, которое при отсутствии фиксирующих ребер может случиться при демонтаже и повторной сборке мебели
При установке стяжки-полкодержателя необходима максимальная точность при подготовке монтажных отверстий: стяжка устанавливается прямо у кромки.
Стандартный диаметр сверления под эксцентрик 20 мм. Высота эксцентрика обычно составляет 12,5 мм или 14 мм для плит толщиной 16 или 18 мм соответственно. Привязка к толщине плит необязательна.
Дюбели бывают разных типов – с резьбовой частью 6,3х11 мм и 6,3х8 мм. Чем больше длина резьбовой части, тем надежнее дюбель. Использование уменьшенной длины полезно, если необходимо установить несколько полок по обе стороны перегородки между ними. Так, в перегородке толщиной 16 мм можно сделать сквозное отверстие и с обеих сторон вкрутить дюбели с длиной резьбовой части 8 мм.
Следует иметь в виду, что укороченные дюбели, с длиной резьбовой части 7,5 – 8 мм, могут не иметь стартового витка, что может привести к деформации поверхности плитного материала во время вкручивания.
В компании BOYARD стяжка-полкодержатель представлена моделью ST01/49. Эта модель выполнена в пластиковом корпусе с «каёмочкой» у выреза, что позволяет устанавливать полки наложением сверху вниз, в то время как полки со стяжками-полкодержателями со сплошным вырезом можно устанавливать сбоку и сверху. Конструкция с «каёмочкой» делает полки более устойчивыми даже в незатянутом положении, так как дюбель фиксируется внутри эксцентрика при помощи «каёмочки», которая не даёт ему выскользнуть. ST01/49 доступна в четырех цветовых решениях.
Эксцентриковые стяжки
Все цены в каталоге указаны с НДС для ФИЗИЧЕСКИХ ЛИЦ.
Цены для организаций и ИП доступны только после регистрации и авторизации.
Условия работы и способы получения товара в регионах необходимо уточнять. При оформлении онлайн-заказа за пределами Москвы и МО необходимо выбрать региональный офис продаж. Заявка будет обработана выбранным офисом.
Наличие товара на сайте актуально только для онлайн-заказов в Москве и Московской области.
Подробнее об акции
Сортировать по:
Цена для физических лиц
13.49 руб.
Данный товар недоступен
13. Ненавижу! Эксцентриковая стяжка! Мебельные соединения. Кухня от А до Я часть 13
для заказа
в вашем регионе
Цена для физических лиц
6.93 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
8.35 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
8 486.45 руб.
Данный товар недоступен
для заказа
в вашем регионе
EC02ZL/2023 ШТ
Цена для физических лиц
13 063.07 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
48.78 руб.
Данный товар недоступен
для заказа
в вашем регионе
2 16240 2023
Цена для физических лиц
160.10 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
64.45 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
37.36 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
7.70 руб.
Данный товар недоступен
Мебельная эксцентриковая стяжка (Минификс — Рафикс ) – виды, разметка — присадка, монтаж фурнитуры
для заказа
в вашем регионе
Цена для физических лиц
16.69 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
8.43 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
14.13 руб.
Данный товар недоступен
для заказа
в вашем регионе
TE01/2023 ШТ
Цена для физических лиц
14 023.67 руб.
Данный товар недоступен
для заказа
в вашем регионе
16.69 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
10.27 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
9.38 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
16.69 руб.
Данный товар недоступен
для заказа
в вашем регионе
Цена для физических лиц
48.78 руб.
Данный товар недоступен
для заказа
в вашем регионе
Эксцентриковая стяжка
Цена для физических лиц
51.74 руб.
Данный товар недоступен
для заказа
в вашем регионе
—> Показать еще —>
Эксцентрик
Мебельный эксцентрик – современный вид мебельной фурнитуры для крепежа различных плоскостей. Его основное преимущество – эстетичность в сравнении с альтернативными методами соединения. Стяжка мебельная эксцентриковая часто используется при сборке мебели – столов, парт, крышек столешниц, каркаса кроватей. Стяжка эксцентрик обеспечивает надежность и быстроту сборки конструкции.
Конструкция стяжки с эксцентриком
В набор стяжки входят шток эксцентрика и эксцентрик, характеризующими крепеж по следующим параметрам:
- длина, которую имеет шток эксцентрика,
- высота эксцентрика,
- тип крепления штока.
МДМ предлагает вам купить угловой и двусторонний мебельный эксцентрик оптом и в розницу.
Подпишитесь на новости
И вы всегда будете в курсе последних событий, новинок и акций!
Эксцентриковая стяжка
Если необходимо сохранить целостность боковины, то для этого существует полускрытые соединители. Очень популярным видом таких соединителей являются различные эксцентриковые стяжки.
Данный вид стяжки чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий.
Виды эксцентриковых стяжек
Стандартная эксцентриковая стяжка или Минификс (Minifix)

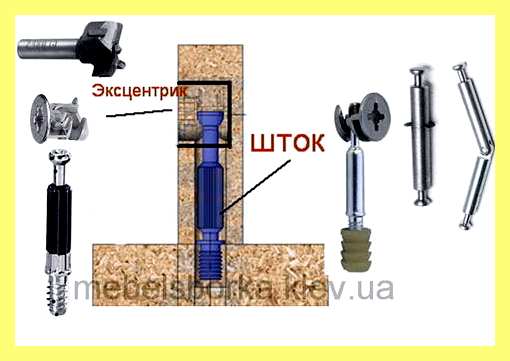

Эксцентриковая стяжка состоит из двух частей: шток (шпилька) и эксцентрик (бочонок).
Шток к данной стяжке имеет 3 основных вида согласно установочному размеру: 34 мм (самый популярный), 28 мм и 24 мм. Могут быть как цельнометаллическими, так и с пластмассовыми втулками. При этом штоки также подразделяются по типу установки на забивные (распорные) и ввинчиваемые. Последние, в свою очередь, подразделяются по типу резьбы на штоки с евровинтом (самые часто используемые и используются совместно с пластиковыми муфтами (футорками) либо вкручиваются непосредственно в ДСП, если от данного соединения не требуется повышенной прочности) и на штоки с метрической резьбой M6 (используются совместно с соответствующими металлическими муфтами (футорками).
Могут быть как цельнометаллическими, так и с пластмассовыми втулками.
Отдельно стоит выделить двухсторонние штоки, которые позволяют стягивать одновременно 3 детали мебели они могут быть прямыми (с разделительным кольцом или без) и угловыми. Частным видом углового штока является шарнирный двухсторонний шток, который дает возможность соединить детали под углом отличным от 90 градусов.
Сам эксцентрик, как правило, имеет диаметр 15 мм, а вот высота эксцентрика зависит от толщины материала, куда он будет устанавливаться (самые ходовые размеры под плиту 16 мм с высотой 11,5-12,5 мм, но также используются эксцентрики под плиту 12 мм высотой 10 мм, и под плиты 18-19 мм с высотой самого эксцентрика 12,8-13,5 мм и пр).
Шток устанавливается в одну деталь, а эксцентрик в другую и посредством их соединения и зажима детали стягиваются.
К преимуществам данного типа соединений можно отнести:
- этот крепеж является полускрытым (отверстие, как правило, создается с внутренней стороны детали) и, соответственно, не портит внешний вид мебели, но при желании его также можно скрыть как и конфирмат пластиковыми заглушками либо «самоприлепайкой» соответствующих размеров, подбирая по цвету ДСП;
- этот тип крепежа, в отличие от конфирмата, позволяет многократно выполнять сборку и разборку мебели;
- с помощью эксцентриковой стяжки можно соединять детали под различными углами (используются различные виды штока при этом);
- обеспечивают прочное и надежное соединение деталей на разрыв.
К минусам можно отнести:
- сложность сверления отверстий. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера;
- нет возможности коррекции стыка во время сборки;
- при затягивании эксцентрик может смещать детали относительно друг друга до 1 мм в зависимости от стороны соединения;
- данное соединение не очень прочное на смещение, поэтому применять его лучше вместе со шкантами для придания дополнительной жесткости и препятствию смещения деталей относительно друг друга при затягивании.
Эксцентриковая стяжка быстрого монтажа или Рафикс (Rafix)
Еще ее называют стяжкой для полок. Они бывают цельнометаллические или обычные в пластиковом корпусе различных цветов. Шток для таких стяжек может быть как с евро –винтом для вкручивания непосредственно в ДСП (он применяется чаще всего), так и с метрической резьбой М6 для вкручивания в футорки.
Способ монтажа достаточно прост: эксцентрик, находящийся в полке, насаживается на вкрученный в боковину шток сверху и стягивается поворотом самого эксцентрика. На некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек, дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели. Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.
Короба изделий очень редко собирают на данные стяжки, т.к. если верхнюю часть короба можно собрать с помощью этой стяжки, то на дно лучше их не ставить, т.к. дно может выдавиться.
Если необходимо на 1 боковину установить полки с 2-х сторон на одном уровне, то можно применять штоки с укороченной резьбой (например, для плиты 16 мм длина резьбы штока не должна быть больше 8 мм, чтобы штоки не соприкасались и не мешали друг другу) либо можно применять двухсторонние штоки.
Усиленная эксцентриковая стяжка или Максификс (Maxifix)
Она бывает двух размеров: с диаметром эксцентрика 25 мм (толщина эксцентрика 12 мм для панелей от 16 мм) и диаметром эксцентрика 35 мм (в данном случае толщина эксцентрика 16 мм используется для панелей от 18 мм).
Данные стяжки состоят из эксцентрика и штока соответствующего размера (так со стяжкой диаметром 25 мм применяется шток с рабочей длиной 28 мм и резьбой М6, а для стяжки 35 мм шток с рабочей длиной 48 мм и резьбой М8).
У данного изделия увеличенный диапазон затяжки и повышенный затягивающий момент, которые призваны обеспечивать надежное соединение, которое достигается с помощью использования штоков с метрической резьбой под муфту (футорку). Данные стяжки могут дополнительно комплектоваться заглушками соответствующего диаметра.
Усиленная эксцентриковая стяжка имеет увеличенную нагрузку на разрыв, обеспечивает надежную фиксацию и особенно хорошо подходит для соединений, постоянно находящихся под большой нагрузкой (например, она применяется для изготовления кроватей, прилавков и т.д.).
