Что такое геодезическая съемка земельного участка

Цель исполнительной съемки — найти точность вынесения проекта в натуру и выявить все отличия от проекта, допущенные в процессе строительства. Это достигается методом определения фактических координат соответствующих точек построенных построек и сооружений.

Геодезия. Геодезические работы. Основные понятия и задачи.

Тема геодезии и выполнения геодезических работ достаточна популярна в современное время. Нам поступает много вопросов по поводу того как конкретно происходит геодезическая съемка и при помощи какого оборудования.

В данной статье, мы попробуем раскрыть главные понятия, связанные с проведением геодезических работ.

1. Что такое геодезия? Главные понятия и задачки.

Геодезия – наука об измерении земли. Данные, приобретенные при геодезических и топографических исследовательских работах употребляют для сотворения точных карт и планов, при проектировании строительства промышленных и гражданских объектов недвижимости, для создания навигационных систем и в почти всех других сферах.

Благодаря возможностям геодезии можно точно измерить расстояние между зданиями, определить, где проходят границы населенных пунктов, муниципальных образований, административных границ между районами и областями, государственных границ между странами.

Специалист, выполняющие такие работы — геодезист. Он выполняет топографо-геодезические, изыскательские, разбивочные, проектировочные работы. Сейчас, это профессия является одной из самых востребованных в России.

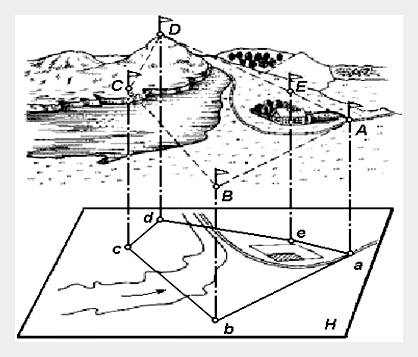

Основная задача геодезиста: вычисление координат характерных точек местности. Специалист в этой области производит геодезическую или топографическую съемку, зависимо от намеченной цели. После чего производит обработку результатов измерений, анализирует полученные данные и составляет топографический план или карту.

2. Виды съемки или зачем нужны геодезисты?

Итак, поговори поподробнее о том, какие же работы содержит в себе геодезия?

Разбивочные работы. Данный вид работ проводится с целью выноса проектных точек границ участка в натуру. Иными словами, если известен кадастровый номер земельного участка, в Едином государственном реестре недвижимости (далее – ЕГРН) внесены координаты его границ, а на местности нет никаких ограждений, вынос границ в натуру позволит определить, где проходит реальная граница земельного участка.

Непосредственной основой служит внутренняя сеть, которая создается на каждом новом горизонте. Пункты сети закрепляются различными знаками окраской с метками на ровной плоскости, дюбелями в бетонной поверхности или кернением центров (перекрестий) на металлических закладных.

Исполнительная съемка. По мере строительства зданий, чтобы обеспечить их высотное и плановое положение относительно установленных конструкций, производят геодезические работы, называемые исполнительной съемкой. В этом задействуются те части и элементы здания, от расположения которых почти во всем зависит устойчивость и прочность всего здания. Точность в этом случае должна соответствовать точности предыдущих разбивочных работ.

Цель исполнительной съемки — определить точность вынесения проекта в натуру и выявить все отклонения от проекта, допущенные в процессе строительства. Это достигается путем определения фактических координат характерных точек построенных зданий и сооружений.

Именно исполнительная съемка позволяет проверить точность совпадения с проектом, именно она подтверждает соответствие возведенного здания или сооружения строительным нормам и правилам (СНиП) и только по результатам исполнительной съемки можно действительно определить качество проведенного строительства. Безусловно, исполнительная съемка проводится в период завершения строительства, т.е. до сдачи объекта в эксплуатацию.

Исполнительная съемка позволяет проконтролировать результаты строительства и выявить все отклонения от проекта. Для этого, одновременно со съемкой, экспертом-геодезистом ведется журнал отступлений от заданного проекта, в каком отмечаются отклонения возведенного здания или сооружения от проекта.

Документальный материал, получаемый в процессе геодезических работ, применяется при проектировании фасадов и остекления зданий, контроле точности, подсчетах объемов выполненных строительных работ. Исполнительные схемы составляются на основании требований действующих нормативных документов, также с учетом требований органов государственного надзора, авторского надзора проектной организации, также технадзора заказчика. Правила оформления исполнительных чертежей отражены в ГOСТ и СНиП.

Инженерно-геодезические изыскания – вид геодезических работ, в процессе которых проводятся съемка и изучение рельефа на необходимой территории, объектов существующей застройки, дорожного строительства и других элементов планировки. Основной целью изысканий является получение материалов топографических съемок.
Топографо-геодезические работы. Производится съемка различных масштабов, обновление и создание топографических карт, фотосъемка, планировка надземных и подземных сооружений.

Топографическая съемка (топосъемка) — это комплекс геодезических работ, которые выполняются на местности, цель которых — составление карт и планов. Различают топосъемки для составления топографических карт и планов крупных масштабов (1:500, 1:1000, 1:2023, 1:5000) и съемки для мелких масштабов (1:10 000, 1:25 000 и мельче).

Топографическая съемка земельного участка – совокупность геодезических работ по определению границ и высот земельного участка, также всех подземных и наземных коммуникаций и объектов в пределах данного земельного участка. Местоположение границ земельного участка, и коммуникаций устанавливается посредством определения координат и высот характерных точек границ специальным оборудованием: GPS-приемниками и тахеометром, трассоискателем.

Целью топографической съёмки земельного участка – является создание топографических карт или планов местности различных масштабов, с подробным указанием располагающихся на них объектов и коммуникаций зависимо от технического задания. На топографической карте при помощи условных знаков отображается: рельеф местности, растительность, границы зданий и сооружений, подземные и надземные коммуникации.

Кадастровые геодезические работы, геодезические работы, куда входит составление кадастрового плана территории, определение площади участка, межевание земли, определение границ и вынос в натуру. Местоположение границ земельного участка устанавливается инженером-геодезистом посредством определения координат характерных точек таких границ специальным оборудованием: GPS-приемниками и тахеометром.

Цель кадастровой съемки земельного участка – внесение в ЕГРН сведений о земельном участке и его характеристиках. На основании результатов кадастровой съемки (векторных данных) подготавливается межевой план, который необходимо подать в органы кадастрового учета.

Топографическая съемка с воздуха. Современные методы геодезии и развитие технологий, позволили упростить процедуру топографической съемки. Сегодня на помощь геодезистам пришли квадрокопторы.

Топосъемка с квадрокоптера востребована, сначала, для создания 3D модели местности, ортофотопланов и матрицы высот.

Аэросъемка – самый эффективный, быстрый и недорогой метод, при использовании именно квадрокоптера. При всем этом, изображение, получаемое с дрона, намного качественнее, чем аналогичное – со спутника.

Однако, к технике применяются особые требования, ведь неизменным в геодезии остается только необходимость максимальной точности.

1. Квадрокоптер должен проводить длительный полет без подзарядки, поэтому особые требования предъявляются к аккамулятору.
2. Камера должна быть с максимальным разрешением, для обеспечения уровня качества снимков.
3. Квадрокоптер должен обладать достаточной мощностью приема-передачи сигнала. Это необходимо, чтобы дрон смог подняться на необходимую для съемки высоту.

С помощью аэросъемки квадрокоптером можно получить: видео-записи и снимки местности, также:
• ортофотоплан;
• 3D-модель;
• топоплан.

Оборудование геодезиста.

Перед геодезистом стоит непростая задача: определить местоположение участка, измерить расстояние, возможно, высоту и угол наклона, например, холма.

Отдельно затронем лучшее профессиональное оборудование, которое используют специалисты, чтобы сделать свою работу максимально эффективно.

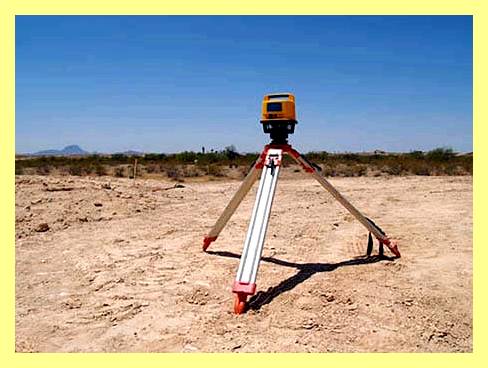

1) Тахеометр – это универсальный прибор для проведения геодезических работ. Он электронно-оптический. Измеряет длину, разницу высот и горизонтальные углы.

2) Нивелир — более простой прибор. Им можно лишь контролировать высоту, уровень и вертикальность поверхностей, другими словами превышения между объектами. Бывают нивелиры электронные, оптические, лазерные, с автоустановкой и прочие.

3) GPS оборудование . Оно необходимо для определения местоположения «тарелки». Погрешность обычно составляет 0,5-2 сантиметра относительно ближайшего пункта Государственной Геодезической Сети (далее — ГГС). Это допустимо.

4) Штатив. Основная задача геодезического штатива — фиксация прибора, который на него устанавливается. От обычных штативов, используемых для фото и видеосъемки, штатив кадастрового инженера отличается тем, что более массивен и обладает высокой прочностью. При эксплуатации на штатив сначала ставится трегер- специальное устройство для центрирования над определенной точкой по мере надобности и горизонтирования прибора. И уже на него крепется прибор-тахеометр.

5) Вешка. Выглядит как круглая палка. Вешки могут быть от 1.8 м. до 6 м. в длину. Наверху может находиться как отражатель, так и GPS приемник. Отражатель может быть разной формы и конструкции. Главная его задача- отражать сигнал, посланный дальномером. Его особенностью будет то, что луч/сигнал, приходящий с прибора-измерителя отражается точно обратно.
В итоге, там где находится отражатель или приемник на геодезической вешке происходит определение местоположения измеряемой точки.

6) Лазерная рулетка. Лазерная рулетка заменила стальную, исключив человеческий фактор и ошибки в замерах расстояний свыше 50 м (длиннее металлической рулетки просто нет). Теперь лазерная рулетка является необходимым инструментом для проведения замеров внутри помещения. Незаменима при проведении технической инвентаризации зданий.

7) Трубо-кабелеискатель. Часто возникают ситуации, когда инженеру-геодезисту необходимо определить где на данном участке находятся подземные коммуникации.

Часть коммуникаций обычно находится на поверхности и называется видимой частью. Именно сюда устанавливается генератор вибраций. Геодезист проходит над предполагаемым местом расположения подземных коммуникаций с приемником. С помощью него, геодезист фиксирует поворотные точки коммуникаций и наносит на топографический план. Глубину залегания коммуникации с помощью такого метода можно определить с точностью до 0,05 м.

3. Как проходит геодезическая съемка?

Геодезист получает техническое задание, в каком, помимо деталей намеченной цели, указан кадастровый номер участка и его возможные координаты. После чего, он выезжает на местность, имея при себе необходимое оборудование.

На местности геодезиста сопровождает представителя от правообладателя земельного участка, который знает, где расположен участок или объект недвижимости.
Один из основных методов съемки, используемой в работе инженерами-геодезистами Компании «Региональный кадастровый центр» — RTK или Real Time Kinematic. В переводе с английского – «кинематика реального времени».

Это метод, при котором, плановые координаты и высоты точек местности определяются при помощи спутниковой системы навигации, посредством получения поправок с базовой станции.

Геодезист находит на местности пункты государственной геодезической сети (далее — ГГС). Пункт ГГС – это точка с известными координатами. Опираясь на эти координаты, геодезист выставляет базовую станцию. Пункты ГГС запрашиваются в Росреестре, с сообщением, где территориально будет проводится геодезическая съемка и в отношении какого объекта.

Чтобы правильно определить координаты установленной базы, используется более трех пунктов сети, расположенных друг от друга на расстоянии примерно 30 км. Количество пунктов закреплено на законодательном уровне.

Данные полученные с трех пунктов, заносятся в компьютер, который, после обработки, выдаст точные координаты расположения базовой станции, которая, в свою очередь, связывается со спутниками для определения точных координат. Полученный прибором спутниковый сигнал обрабатывается программным обеспечением, после этого на базовую станцию передается дифференциальная поправка, уточняющая спутниковый сигнал.

Вторым необходимым прибором при такой съемке является ровер – передвижной приемник GPS. Он используется для определения координат с точностью до 1 см. на расстояниях до 30 км от базового приёмника.

Приемник также связывается со спутником и, наряду с базовой станцией, посредством сотовой связи. Благодаря такому методу видно погрешность, которая будет учитываться при дальнейшем использовании полученных данных.

Отсняв все необходимые точки на местности, их координаты фиксируются в специальном журнале. Помимо этого, геодезист готовит абрис на местности – это схематически составленный чертеж, который отображает объекты, необходимые для составления топографического плана.

Результаты работ передаются кадастровому инженеру, который, зависимо от намеченной цели подготовит межевой план и карта(план) территории.

4. Государственная геодезическая сеть.

Для облегчения выполнения геодезических и картографических работ на территории России была создана государственная геодезическая сеть.

Рассмотрим подробнее, что все-таки она собой представляет? Это сеть специально обозначенных точек земной поверхности, для каждой из которых определены координаты.
Сеть формировалась таким макаром, чтобы точки в ней были расположены в виде геометрических фигур – в большинстве случаев треугольников. Но также встречаются образуемые точками четырёхугольники и ломанные линии. Расстояние между ними всегда можно измерить и/или вычислить.

Каждая такая точка на местности – это геодезический пункт. На местности он закреплен путём возведения специального сооружения.

Существует три группы пунктов:
1) Плановые (определены координаты в плоскости);
2) Высотные (указана высота над уровнем моря);
3) Планово-высотные.

Геодезический знак — наземное сооружение, которое расположено на геодезическом пункте. Обычно, он нужен для установки геодезического прибора. Иногда на нем расположена площадка для работы специалиста.

Геодезический знак может быть деревянным, каменным, железобетонным или металлическим.

Лица, выполняющие геодезические и картографические работы, в процессе которых выявляются случаи повреждения или уничтожения пунктов государственной геодезической сети обязаны уведомлять федеральный орган исполнительной власти, уполномоченный на оказание государственных услуг в сфере геодезии и картографии, обо всех таких случаях, в Оренбургской области – это Территориальное Управлении Росреестра.

Сведения о пунктах ГГС возможно получить на сайте Росреестра. В электронной системе поиска материалов федерального фонда пространственных данных.

5. Точность измерений

Каждый геодезический инструмент будь то тахеометр или нивелир имеет свои характеристики, которые обеспечивают определенную точность измерений. Определенная погрешность возникает не только лишь зависимо от используемого оборудования и мастерства геодезиста, да и от погрешности, с которым установлен пункт ГГС.

Точность показывают программы, которые поставляются с GPS оборудованием. Геодезисты видят координаты, которые получили от каждого пункта и погрешность по каждому из них.

Точность топографической съемки масштаба 1:500 устанавливается СПИН «Инженерные изыскания для строительства. Основные положения».

1. Средние погрешности в плановом положении изображений предметов и контуров с четкими очертаниями не должны превышать 0.25 м.
2. Средние погрешности в плановом положении скрытых точек подземных сооружений, определенных при помощи трубокабелеискателей не должны превышать 0.35 м.
3. Средние погрешности в высотном положении предметов не должны превышать 0.2 м.

Существуют следующие категории земель:
1. Земли городов и поселков- 0.1 м.
2. Земли сельских населенных пунктов; земли пригородной зоны-0.2 м.
3. Земли сельскохозяйственного назначения: земли особо охраняемых территорий и другие земли землевладений и землепользований-2.5 м.
4. Земли лесного фонда, земли водного фонда, земли запаса и другие земли-2.5 м.

Часто можно услышать о том, что на точность результатов геодезической съемки негативно влияют:
-плохие погодные условия (осадки, ветер, туман)
-наличие технических средств, порождающих вибрации (соседство с железными дорогами, метро, гидроэлектростанциями и др.)
-зимнее время, когда температура держится около нуля градусов.

Компания «Региональный кадастровый центр» с опытом работы в данной сфере более 10 лет, ответственно заявляет: ничего из вышеперечисленного не влияет на точность геодезической и топографической съемки.

Что такое топографическая съемка?

Добрый день, расскажите что такое топографическая съемка?

Ответ: Рюмина А.А. (Кадастровый инженер)

Начнем с того, что топография – это направление геодезии, связанное с созданием топографических планов и карт, посредством проведения топосъемки и картографирования местности. Топографическая съемка один из основных видов геодезических работ, необходимых для проектирования, строительства и землеустроительной деятельности.

В области инженерно-геодезических исследований топографическая съемка является самым популярным видом работ.

Содержит в себе комплекс работ по изучению пространства и объектов, находящихся на нем для создания топографического плана или плана местности на бумажных носителях и в цифровом виде посредством измерений расстояний, высот, углов при помощи различных инструментов (наземная съемка), также получение изображений земной поверхности с летательных аппаратов (аэросъемка, космическая съемка).

Топосъемка может быть теодолитной (плановая), нивелирной (высотная) и комбинированной.

Позволяет получить достоверную информацию о земельном участке: размеры, ландшафт, перепады высот, необходимую для проектирования. Состоит она из следующих работ:

осмотр и обследование земельного участка;
геодезическая съемка;
обнаружение и съемка подземных коммуникаций;
разработка схем инженерных сетей и плана;
анализ полученных данных.

Современное оборудование позволяет производить съемку в следующих масштабах: мелкие (1:10000, 1:25000), крупные (1:500, 1:1000, 1:2023, 1:5000) и сверхкрупные (1:50, 1:200)/

Осуществляется топографическая съемка в три этапа:

Первый – подготовительный: разработка технического задания заказчиком, анализ предыдущей геодезической съемки, в случае, если такая имеется, и получение разрешения на проведение работ. Здесь большую роль играет взаимодействие заказчика и исполнителя.

Второй – полевой: осмотр участка, выбор геодезических пунктов, все необходимые замеры (перепады высот, расстояния, сооружения, подземные коммуникации и т.д)

Третий – камеральный: анализ и обработка полученных данных, составление на основании этих данных топографических планов.

Инженерно-геодезические изыскания — это что? (топография, геоподоснова, топографическая съемка)

Результатом становится пакет технических документов. Это копии топосъемок и технических отчетов, инженерно-топографический план на бумажном или цифровом носителе.

Отметим, что топографическая съемка имеет срок действия: от 2х до 5ти лет зависимо от конкретных задач съемки.

Что такое геодезическая съемка земельного участка, ее отличия от кадастровой и тахеометрической

Съёмка земельного участка любого типа — это комплекс инженерных измерительных работ по созданию подробной карты местности.

Во время сбора информации о поверхности, проводят ряд сложных измерительных мероприятий с помощью высокотехнологичного оборудования.

Результатом геосъёмки становится технический отчет о состоянии участка.

В нем отображают размер, границы, наличие коммуникаций и другую информацию.

Без такой документации невозможно получить кадастровый номер, вести с/х деятельность или начинать строительство. Зависимо от целевого назначения различают некоторое количество видов съёмки участка.

Виды съёмок местности

Любой из типов съёмок участка преследует свои цели и отличается сложностью составления плана. Итоговая стоимость документов зависит также от сложности технической документации.

Различают следующие типы съёмок:

Геодезическую. Сбор информации об участке для составления технического плана на строительство, проведения коммуникаций, прокладывания дорог и т.д. Главная задача геодезиста при работе — определить особенности ландшафта выбранной местности. Итог работ — план местности на бумажном или электронном носителе с расположением физических объектов.
Кадастровая. Проведение съёмки заказывают по мере надобности установить юридическое право на владение участком. Основная цель — обозначение границ участка и согласование их с владельцами соседних территорий. По окончанию работ ожидают межевания территории и присвоения ей кадастрового номера в Едином государственном реестре.
Тахеометрическая. Основной вид съёмки незастроенных или малозастроенных территорий. При проведении работ обозначают не только лишь плановое, да и высотное расположение объектов. В итоговом плане отображают вертикальный срез местности. Необходима для исследования рельефа участка небольшого размера, например, определения максимальной и минимальной величины высоты.

Геодезическая

Основная цель геодезической съёмки — определение высот и установка координат в соответствии с федеральными картами местности.

Геодезическую съёмку земельного участка условно разделяют на три основных этапа:

Подготовительные работы. На этом этапе инженеру необходимо получить разрешение на измерительные работы и съёмку участка. Предварительные работы содержат в себе сбор информации и изучение объекта на основании документации и первичного осмотра территории.
Полевые работы. Важный этап, в процессе которого проводят измерения на открытой местности с помощью специальных измерительных инструментов.Все работы проводят в строгом соответствии нормативным документам.
Камеральные работы. Анализ и обработка собранных материалов для составления плана местности.

Кадастровая

Кадастровая съёмка направлена на установление границ земельного участка. Является, на самом деле, упрощенным вариантом геодезической съёмки для создания горизонтального плана местности.

Основная часть работ при составлении кадастрового плана — работа с сопутствующей документацией.

Условно, межевание разделяют на следующие этапы:

Запрос сведений об участке из общегосударственного кадастра о праве собственности, исходных геоданных;
Сбор контактных данных владельцев смежных территорий и уведомление их в письменном виде о предстоящем согласовательном собрании с точным указанием даты, времени и места проведения;
Геодезическая съёмка, определение границ и площади участка;
Согласование с собственниками смежных наделов и составление протокола собрания. Сбор подписей об отсутствии возражений;
Составление карты землеустройства и оформление межевого дела.

Тахеометрическая

Тахеометрическая съёмка используется для ведения городского и земельного кадастра, предприятий по мелиорации, планирование населенных пунктов и т.д.

Для измерения и составления плана по такому типу инженерных изысканий используют технические теодолиты и тахеометры.

Идут следующим путем:

Определение положения снимаемой точки наведением трубы на рейку. Рейку устанавливают в искомой точке.
Определение полярных координат точек местности и нанесение их на план.

Это самый быстрый по времени тип проведения измерительных работ.

Особенно востребован для измерения узких полос местности, вдоль железнодорожного пути, автомобильного шоссе, линий электропередач и других линейных объектов.

Основное преимущество этого типа съёмки — отсутствие зависимости от погодных условий на момент проведения изысканий.

Итог работ — составление плана на базе графопостроительной программы.

Контрольная исполнительная

Целью исполнительной геодезической съёмки является вынесение проекта сооружения в натуру и выявление отклонений объекта от плана при строительстве.

Фактически, во время съёмки определяют координаты сооружений, их отдельных частей и расстояние между ними.

Контрольная исполнительная съёмка дает возможность оценить качество строительства и общее соблюдение технологии подрядчиком.

Исполнительную съёмку проводят в несколько этапов, по мере окончания каждого из них:

Текущая исполнительная съёмка. Обеспечивает промежуточный контроль объекта на всех этапах строительства для последующей корректировки неточностей. Позволяет вовремя выявить и исправить неточности монтажа несущих конструкций.
Окончательная исполнительная съёмка. По завершении всех строительных задач проводят контрольную исполнительную съёмку, с использованием измерений подземных и наземных коммуникаций.

В результате происходит составление исполнительного генерального плана.

Заключение

Любой тип съёмки местности и объектов на ней сложно осуществим в техническом плане. Проводить такого рода работы могут только высококвалифицированные специалисты со специальными допусками к работе.
