В заключение стоит добавить, что рационального типа стропильной системы четырехскатной крыши не существует. При правильном подходе метод крепления стропил, интервал и сечение частей каркаса, включая укрепляющие выбираются после учета всех причин воздействия.
Статьи
Дома из профилированного бруса либо оцилиндрованного бревна в ближайшее время — нередкий выбор будущих домовладельцев. Нередкий вопрос — какую конструкцию крыши избрать?
Обычно отдают предпочтение двускатным либо четырехскатным конструкциям. Об особенностях и видах второго варианта и речь пойдет в статье.
- Виды четырехскатных крыш
- Конструкция стропильной системы
- Установка четырехскатной крыши
- Достоинства и недочеты
ВИДЫ ЧЕТЫРЕХСКАТНЫХ КРЫШ
Личные застройщики нередко не могут обусловиться с тем, какая конкретно конструкция четырехскатной крыши подойдет для той либо другой постройки. До того как избрать тип, спецы советуют ознакомиться со всеми существующими на сегодня разновидностями крыш с 4-мя скатами:
| Вальмовая. Этот вид можно отнести к категории эконом крыш, потому что отсутствие фронтонов оказывает конкретное воздействие на процесс формирования ее ценовой политики. Строительство происходит с помощью 2-ух фасадных и 2-ух треугольных скатов, в каких потом устанавливаются оконные конструкции. К преимуществам можно отнести высшую устойчивость к сильным порывам ветра, а из недочетов – необходимость сотворения сложной стропильной системы. |
| Полувальмовая (Датская). Этот вид отличается высочайшей прочностью, устойчивостью к хоть какому наружному воздействию и способностью переносить разгул стихий. В большинстве случаев, такие конструкции создаются в регионах с жестокими климатическими критериями. |
| Шатровая. Внешний облик имеет некое сходство с египетскими пирамидами. К преимуществам относятся отсутствие фронтонов (благодаря этому фактору цена конструкции значительно понижается), симпатичные наружные данные и устойчивость к брутальным средам. В большинстве случаев их используют при низкоэтажном строительстве, а именно при строительстве домов, форма которых припоминает квадрат либо прямоугольник. |
| Г-образная. Обычно таковой вид употребляется для построек, которые имеют сложную форму. |
КОНСТРУКЦИЯ СТРОПИЛЬНОЙ СИСТЕМЫ
Личные застройщики нередко задают вопрос: как сделать четырехскатную крышу? Чтоб получить исчерпающий ответ нужно разобраться в принципе сооружения таковой сложной конструкции. Сначала, необходимо сделать план четырехскатной крыши, после этого нужно перейти к расчету стропильной системы. Она состоит из огромного количества частей, большая часть из которых имеет идентичную форму и размеры. Чтоб не ошибиться при их изготовлении спецы советуют заблаговременно приготовить шаблоны, по которым будут обрабатываться пиломатериалы. Четырехскатная крыша, размеры которой впрямую зависят от квадратуры возведенной постройке, будет готова к внешней и внутренней облицовке после сооружения стропильной фермы.
УСТАНОВКА ЧЕТЫРЕХСКАТНОЙ КРЫШИ
Каждый застройщик может без помощи других выстроить четырехскатную крышу, если приобретет необходимый материал и будет следовать рекомендациям специалистов.
Данная инструкция включает основные этапы возведения:
- Подготовка материалов и инструментов. Застройщикам понадобятся: пиломатериалы, металлочерепица или любая другая облицовка, метизы, электропила, топор, электродрель, молоток, строительный уровень, шуруповерт, рулетка, перфоратор.
- Устройство четырехскатной крыши начинается с установки стропильной системы, для которой необходимо задействовать качественные пиломатериалы, способные выдерживать сильные физические нагрузки. Следует учитывать один нюанс: от того, насколько острыми будут углы четырехскатной крыши, будет зависеть высота создаваемой конструкции.
- После создания стропил можно приступать к монтажу паробарьера (для этих целей можно использовать обычную полиэтиленовую пленку) и кровельного материала.
- После окончания работ необходимо заняться оформлением. В обязательном порядке нужно утеплить подкровельную зону изнутри. Для этих целей приобретаем безопасный материал, например, минеральную вату. После того, как рулоны с минватой будут раскатаны и этим материалом заполнятся все полости обрешетки, рекомендуется накрыть гидроизоляционной пленкой. После чего следует выполнить обшивку влагостойкой фанерой, поверх которой может использоваться любой декоративный материал (натуральное дерево, МДФ, пластиковые панели и т. д.).
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Нередко застройщики выбирают четырехскатную крышу и этому есть несколько причин. Во-первых, отличный внешний облик (дом, беседка или терраса – не имеет значения). Во-вторых, высокая надежность и низкая парусность. Такие конструкции способны переносить большую ветровую нагрузку, при всем этом не теряя прочности. Она удерживает тепло, поэтому очень часто владельцы домов устраивают на мансардном этаже уютную комнатку.
Помимо всего перечисленного, крыши с четырьмя скатами обладают огромным сроком эксплуатации, что позволяет использовать конструкцию долгое время, иногда делая небольшой ремонт.
Получите бесплатную консультацию
Если у Вас возникают вопросы, оставьте Ваши данные в форме ниже и наш менеджер свяжется с Вами в последнее время
Особенности стропильной системы четырехскатной крыши
Крыши с четырьмя скатами при всей своей привлекательности имеют сложную конструкцию и технологию монтажа, при покрытии ими жилых домов работы по проектированию и установке должны выполнять специалисты.
Самостоятельное возведение возможно лишь при наличии грамотного проекта, учитывающего все детали до мелочей.
Устройство каркаса
Стандартный каркас таких крыш включает мауэрлат, коньковый прогон, диагональные и рядовые стропила, нарожники и подкосы. Зависимо от способа крепления стропил и сложности, конструкция усиливается лежнем, вертикальными опорами, шпренгельными фермами, затяжками и аналогичными элементами.
Опорная балка
Функции нижней опорной балки для всех четырех скатов кровли выполняет мауэрлат, надежно привязанный к стенам из блока или кирпича, или верхний венец деревянных срубов. В домах со стенами из материалов с высокой пористостью или низкой прочностью на изгиб (газо- и пенобетон, арболит, ракушечник, теплая керамика) под мауэрлатом обязательно закладывается монолитный разгрузочный пояс, отделяемый от пиломатериалов гидроизоляционной отсечкой.
С учетом высоких ожидаемых нагрузок (опорный брус воспринимает и перераспределяет вес всего каркаса, пирога и снежного покрова) данный элемент выполняется цельным, замкнутым по периметру и максимально прочным. Минимальное сечение мауэрлата составляет 100 мм, рекомендуемый шаг крепления не превышает 80-100 см.
Обычная привязка проволокой не допускается, мауэрлат под четырьмя скатами фиксируется с запасом на выдержку распорных усилий от стропил.
Накосные элементы
Формирующие скаты и наклон крыши, длинные диагональные стропила устанавливаются сдвоенными или имеют сечение от 100-150 мм. Их верхние концы упираются друг в друга при шатровом исполнении крыши или в край конькового прогона при вальмовом. Для обеспечения нужного примыкания они обрезаются под выбранным углом заранее и фиксируются гвоздями и перфорированными пластинами.
С учетом ограничения длины у стандартных пиломатериалов в 6 м и требуемого запаса в 5-10% по длине для обеспечения качественного крепления, диагональные ноги часто приходится сращивать. Сращиваемый участок размещают в высшей части, испытывающей критические нагрузки и дополнительно подпираемой подкосами или вертикальными стойками.
Коньковый брус
Верхняя горизонтальная продольная балка, образующая стык фасадных трапециевидных скатов, размещается строго по центральной оси крыши, с равным удалением от несущих стен.
В висячих конструкциях одиночный конек не имеет дополнительной поддержки, правильно рассчитать такой каркас четырехскатной крыши могут только профессионалы.
В остальных случаях конек опирается на вертикальные стойки и лежень, привязываемый к внутренним несущим перегородкам или мауэрлату.
В домах с жилыми мансардами стропильная система четырехскатной крыши может иметь два коньковых прогона, по аналогии – равноудаленных от центральной оси, друг дружку и боковых стен. Такие конструкции лучше продуваются, но более сложны в расчете и монтаже.
План обустройства несущей конструкции
Остальные элементы остова (рядовые стропила и формирующие углы скатов нарожники) выпиливаются по шаблону из досок или бруса с сечением от 50 мм (от 30 – для нарожников) и размещаются с равным интервалом друг от друга. Нижний край опирается на мауэрлат, верхние соединяются между собой, опираются на конек или диагональные стропила.
Именно рядовые стропила и нарожники удерживают утепляющую прослойку кровельного пирога и обрешетку, перераспределяя вместе с ней весовые нагрузки по всей площади скатов. Также они формируют карнизные свесы, впоследствии подшиваемые с возможностью доступа свободного воздуха для вентиляции кровли.
Усиливающие элементы
Все зависимости от типа стропильной системы диагональные ноги каркаса всегда усиливаются в зонах критических нагрузок. При длине стропилины в пределах 7,5 м для этих целей достаточно 1 подкоса, монтируемого под углом в пределах 45-53° с упором в высшую часть ноги.
При длине в пределах 7,5-9 м накосная стропилина вдобавок усиливается шпренгельной фермой, размещаемой в углу, на высоте в пределах четверти длины балки. При длине более 9 м каркас укрепляется вертикальной стойкой, подпирающей центр.
При высоких рисках распирания стен каркас стягивается затяжками – горизонтальными балками, стягивающими стропильные пары и фиксируемые на мауэрлате. Эти элементы чаще встречаются в системах с висячими стропилами. Помимо этого, для усиления конструкции часто используются деревянные бруски и доски, набиваемые на нагружаемые узлы или участки.
Примером служит прибоина или шпренгель, дополнительно соединяющие обычные стропила в высшей части каркаса с двумя коньковыми прогонами, деревянные брусочки в местах фиксации нарожников или ветровая балка.

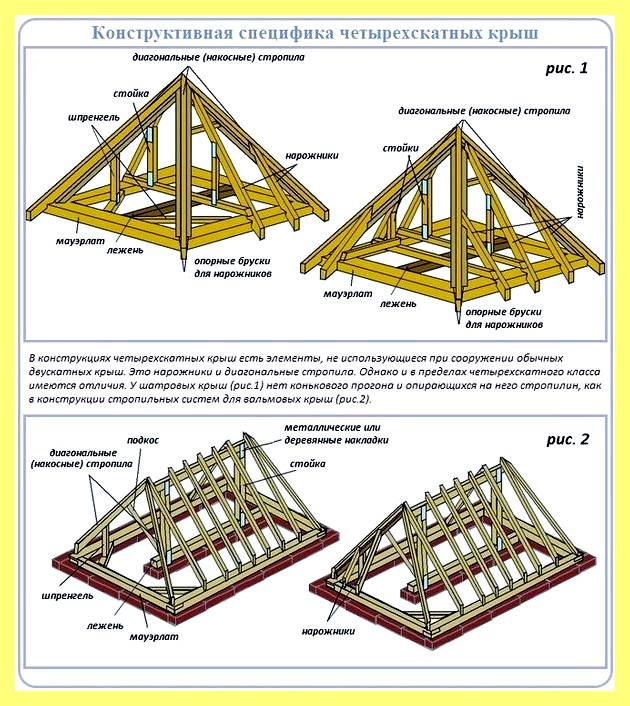

Схемы и чертежи
Основные различия проявляются в наличии коньковых прогонов у вальмовых видов крыш и его формальном отсутствии у шатровых. У первых площадь и форма фасадных и вальмовых скатов отличаются, у вторых – 4 одинаковых ската сходятся вверху в одной точке.
Схема стропильной системы вальмовой кровли:
Чертеж стропильной системы шатровой крыши:
Более важным отличием является способ крепления стропил. Зависимо от этого критерия выделяют конструкции с висячими стропилами, не имеющими опор в центральной оси, и наслонными – с как минимум двумя вертикальными стойками, опирающимися на лежень.
Первые большей частью собираются внизу и дополнительно стягиваются затяжками. Вторые считаются более простыми, дешевыми и надежными (особенно при больших объемах каркаса или рисках разрушения стен под действием распорных нагрузок), но их преимущества проявляются сначала в домах с центральными внутренними перегородками.
В остальных случаях лежень крепится к мауэрлату или реализуются другие способы поддержки вертикальных стоек.
Отдельного упоминания заслуживают схемы каркасов с двумя коньковыми прогонами, преимущественно выбираемые при заложении под четырехскатной крышей жилой мансарды:
К составлению схемы для конкретной кровли приступают после сбора нагрузок и получения информации о несущих конструкциях. При всем этом последовательно определяется уклон крыши, высота вертикальных опор и конька, длина карнизного свеса, форма и площадь скатов. Собранные данные применяются при составлении подробного чертежа, учитывающего сечение и точки расположения всех узлов и выполняется ориентировочный расчет материалов.
Способы и этапы монтажа
При сборке каркаса выполняются следующие работы:
- Выполняются работы по подготовке основания и фиксации опорного бруса по периметру дома. Соответствующие анкеры или штыри закладываются в высшей части или армопоясе еще на этапе их заложения, между древесиной и другими материалами всегда размещается как минимум 2 слоя гидроизоляции.
- На несущие перегородки укладывается лежень (при наличии).
- При помощи лазерного уровня и отвесов фиксируются вертикальные стойки.
- Поверх монтируется коньковый прогон.
- Каркас обшивается рядовыми стропилами, выпиленными по проверенному шаблону.
- Проводится тщательная проверка уровня и размеров элементов, по мере надобности – с их подгонкой.
- Диагональные стропила выпиливаются по другому шаблону с запилом в высшей части от 45 °.
- Выполняется крепление нарожников.
- Формируется плоскость карнизного свеса, по мере надобности – с наращиванием стропил и нарожников кобылками.
- Конструкция укрепляется подкосами, шпренгельными фермами и другими элементами.
Важно: все возможные ошибки установки каркаса устраняются до начала настила обрешетки и кровельного пирога. Способы привязки элементов и тип крепежей вбираются заранее, при ведении работ своими силами – после согласования со специалистами.
Диагональные стропила
Нагрузка на эти элементы в 1,5-2 раза выше, чем у рядовых стропил, экономия при выборе пиломатериалов при их монтаже недопустима.
Большинство специалистов рекомендуют не искать достаточно толстый цельный брус, а делать их сдвоенными с целью улучшения показателей прочности на изгиб.
Это относится к длине элементов – качественные доски нужной длины обходятся в разы дороже срощенных пиломатериалов с сечением в 50 мм.
Две цельные доски просто сшиваются гвоздями нужной длины, забиваемыми в шахматном порядке с шагом менее 50 см. Сращивание пиломатериалов выполняется при помощи квадратных вставок-вкладышей и гвоздей, забиваемых 2-3 рядами.
Опирание диагональных ног
С привязкой накосных стропил к мауэрату обычно проблем не возникает, элемент просто подрубается по горизонтали и фиксируется гвоздями и/или уголками. С высочайшей точкой сложнее, малейшие ошибки при подрезке приводят к перекосам или расхождению.
Способ крепления выбирается исходя из типа каркаса:
- При шатровом исполнении стропила рекомендуют крепить к заранее вырезанному из цельного бруска восьмиугольнику.
- В системах с одним коньковым прогоном диагональные ноги опираются на консоли с 10-15 см запасом и последующей подрезкой излишков.
- При изготовлении стропил из бруса и каркаса с двумя коньками узел усиливается прибоиной.
Как крепить нарожники и полуноги?
Укороченные стропила короткой части трапециевидных скатов (полуноги) и вальмовые нарожники фиксируются разными способами:
- гвоздями с длиной 82 мм (по 2-3 шт. на каждую точку крепления);
- тоже, после вырезания выемки с глубиной менее половины сечения нарожников;
- гвоздями с дополнительным укреплением деревянным брусом с сечением 50×50 мм.
Первый способ признан самым быстрым и простым, второй – сложным в исполнении, но максимально надежным, последний – оптимальным по затраченным усилиям и результату.
Способы крепления нижних концов стропил
Нижние концы ног фиксируются:
- Скользяще, при помощи уголков и пластин, независящих друг от друга и остающихся слегка подвижными. Такой способ позволяет свести к минимуму распорные нагрузки, но обходится дороже из-за большого числа крепежей.
- Жестко, с вырезом выемок (рекомендуется при планировании длинного свеса) или с закладкой подшивного бруска. Второй вариант признан самым простым и надежным, но компенсировать нагрузки легким смещением такая система не будет.
Отличия для разных типов кровли
С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.
За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.
В системах со сплошными обрешетками обеспечить полноценную вентиляцию пирога помогают точечные аэраторы (от 1 шт. на 100 м2 крыши) и устройства для забора воздуха, монтируемые чуть выше основания скатов.
Заключение
В заключение стоит добавить, что оптимального типа стропильной системы четырехскатной крыши не существует. При правильном подходе способ крепления стропил, интервал и сечение элементов каркаса, включая укрепляющие выбираются после учета всех факторов влияния.
Как правильно построить четырехскатную крышу своими руками, чертежи и фото
Одна из самых популярных кровель – это четырёхскатная. Ею покрывают здания, имеющие в плане форму прямоугольника или квадрата.
Отсутствие фронтонов, наклон всех 4-х плоскостей кровли придают крыше особую прочность и способность выдерживать существенные снеговые и ветровые нагрузки.
К таким конструкциям относятся вальмовые, полувальмовые и шатровые крыши.
При наличии опыта в работе с деревянными конструкциями, возвести четырёх скатную крышу своими руками вполне реально.
Подготовка к строительству
Подготовительные мероприятия до строительства крыши осуществляют в следующем порядке:
- расчёт параметров и создание чертежа;
- подготовка материалов и инструментов.
Расчёт параметров и создание чертежа
Все расчёты отталкиваются от нескольких факторов – это материал стен, форма их периметра, конструкция перекрытия, средняя снеговая и ветровая нагрузка согласно СНиП 2.01.07-85.
Чертёж каркаса вальмовой крыши:
Исходя из оптимального угла наклона скатов кровли (таблицы СНиП) принимают максимальную высоту конькового прогона (вальмовой или полувальмовой кровли) или точки схождения накосных стропил (шатровая крыша). Варианты формирования стропильной системы могут отличаться наличием или отсутствием различных усиливающих элементов.
Например, при перекрытии дома ж/б плитами дополнительные опоры могут устанавливать в любом месте, тогда как при деревянных балках-затяжках усиливающие деревянные стойки и подкосы опирают на центральный прогон и лежни.
Устройство стропильной системы шатровой крыши:
Сделать точный расчёт и выполнить качественный чертёж 4-скатной кровли может далеко не каждый самостоятельный застройщик. В данном случае лучшим вариантом будет обратиться к специалистам.
Материалы и крепёж
Повышенное внимание нужно уделять подбору пиломатериалов и выбору крепежа.
В выборе пиломатериалов играет большую роль их профиль. Использование досок обойдётся хозяину стройки дешевле, чем применение бруса, хотя последний обладает более высокими характеристиками несущей способности. В некоторых случаях строители вместо бруса применяют сдвоенные доски. В результате сложившейся практики, строители выбирают пиломатериалы из лиственницы и сосны.
По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:
Крыша на срубе
| Наименование | Сечение |
| Балки мауэрлата | Брус 100х100 мм, 100 х 50 мм или 150 х 150 мм |
| Коньковый, центральный прогон и лежни | То же |
| Диагональные стропильные ноги | Сдвоенные доски 120 х 50 мм или брус 100 х 150 мм. Могут быть другие варианты |
| Рядовые стропила | Доска 120 х 50 мм или брус 50 х 50 мм |
| Стойки, подкосы | То же |
| Обрешётка | То же |
| Подшивка и доборка | Доска 120 х 20 мм или фанера, OSB, ДСП, ДВП |
Для сборки деревянного опорного каркаса 4-скатной крыши применяется стандартный набор крепежа. Это шпильки, гвозди, шурупы, саморезы, скобы, скрепки и анкерные болты. Для узлов соединений применяют перфорированные металлические элементы такие, как уголки, пластины различной формы. Примерный ассортимент крепёжной фурнитуры представлен на нижнем рисунке.
Инструменты
Для изготовления из заготовок готовых конструктивных элементов и их монтажа понадобится организовать небольшую крытую мастерскую на стройучастке. Для этого можно использовать приусадебную лёгкую постройку с подключением к электросети.
Внутри сарая понадобится верстак или стол со следующим инструментом:
- дисковая пила, бензопила;
- дрель-шуруповёрт;
- ножовка;
- набор стамесок;
- молоток и киянка;
- лазерный уровень, рулетка;
- разметочный шнур, маркеры, карандаши;
- угольник;
- строительный нож.
Внимание. Работая на высоте, нужно всё время пользоваться молотком для забивки гвоздей. Чтобы значительно повысить производительность данного процесса, специалисты рекомендуют обзавестись гвоздезабивным пистолетом или взять его напрокат.
Как собрать: способы возведения
Четырёхскатные крыши возводят двумя способами. Самый быстрый и дорогой метод строительства – это сборка опорного каркаса из готовых деревянных стропильных секций заводского изготовления.
Специализированное предприятие по договору с застройщиком производит замеры на объекте, затем на их основе в своём цеху готовит секции каркаса. Фирма завозит конструкции на место строительства и собирает кровлю как конструктор.
Такой способ монтажа безусловно эффективен и сжат по времени. Единственным его недостатком является дороговизна. Для хозяина стройки, который имеет опыт в строительстве и владеет инструментом, будет намного выгодней сделать эту работу своими руками.
Практика показывает, что самостоятельная сборка стропильного каркаса позволяет экономить значительные деньги, правда займёт это намного больше времени, чем при первом способе монтажа.
Для небольших по площади построек, например приусадебных беседок квадратных в плане, стропильный каркас собирают на земле. Затем при помощи простейшей лебёдки (полиспаста) и поводка крышу поднимают и надвигают на верх строения.
Пошаговая инструкция
Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.
- Мауэрлат.
- Лежни.
- Конёк и стойки.
- Стропила и нарожники.
- Обрешётка.
- Утепление.
- Кровельное покрытие.
- Свесы.
Мауэрлат
Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.
На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.
Внимание! В деревянных строениях армопояс не используется. В брусовых — мауэрлатом может служить верхняя обвязка.
Лежни
Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы такого же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.
Конёк и стойки
В случае железобетонного перекрытия стойки устанавливают прямо на него. Их крепят уголками, которые в свою очередь соединяют с бетоном дюбелями, а с древесиной стоек саморезами.
Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.
Стропила и нарожники
В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.
Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.
У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.
Справка. При производстве запилов на стропилах и нарожниках используют шаблоны. Всю древесину обязательно обрабатывают антибактериальными пропитками антипиренами.
Обрешётка
Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.
Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.
Монтаж гидроизоляции, контробрешётки и обрешётки:
Утепление
Кровлю четырёхскатной крыши обязательно утепляют независимо от того, холодный будет ли это чердак или тёплый мансардный этаж. В качестве утеплителя используют минеральную вату или специальные теплоизоляционные маты.
Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.
Кровельное покрытие
Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:
- Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
- Металлочерепица. Обладает лёгким весом, привлекательным внешним обликом. Крепится к обрешётке саморезами снизу вверх.
- Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
- Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
- Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.
Свесы
Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.
Ошибки монтажа и рекомендации по их устранению
Основные промахи при строительстве стропильной системы 4-скатных крыш можно разделить на следующие группы:
- Непрофессиональный подход к проектированию. Самоуверенность неопытного застройщика при составлении проекта крыши может привести к непоправимым ошибкам при возведении стропильной системы. Она не будет обладать достаточной несущей способностью, что может привести к обрушению всей конструкции. В данном случае следует обращаться к профессионалам.
- Нарушения правил монтажа. Очень важно соблюдать последовательность монтажа всех элементов стропильного каркаса. Монтируют элементы стропильной системы в следующем порядке: мауэрлат →лежни →балки перекрытия → стойки →коньковый прогон →диагональные стропильные ноги → рядовые стропила нарожники → усиливающие элементы →обрешётка. Недопустимо нарушение порядка монтажа.
- Некачественный подбор кровельного пирога. Ошибка такого характера приведёт к протечке крыши. Нужно приобретать материалы высокого качества.
- Неправильный монтаж кровельного покрытия. Кровлю поэлементно обязательно монтируют снизу вверх ската. В противном случае крыша будет протекать.
Средние цены за работу под ключ
Обычно специализированные фирмы предлагают свои услуги по возведению 4-скатных крыш из расчёта стоимости монтажа 1 кв.м. площади кровли. Анализируя рекламные объявления такого характера в Интернете, можно представить среднюю цену с поэлементной раскладкой монтажа в следующей таблице.
| Вид работы | Цена, руб./кв.м. |
| Стропильная система | 350 |
| Утеплитель | 150 |
| Гидроизоляция | 100 |
| Контробрешётка | 100 |
| Обрешётка | 150 |
| Фальцевая кровля | 300 |
| Доборные элементы | 350 |
| Итого | 1500 |
Заключение
Чтобы браться за самостоятельный монтаж четырёхскатной крыши, нужно обладать достаточным профессиональным опытом в данном деле. Экспериментировать приблизительно довольно рискованное занятие. Поэтому лучшим вариантом будет обратиться за помощью в специализированное предприятие.
Обзор Бани С Вальмовой Крышей
Bальмовая крыша,hip roof
Похожие статьи
-
Чертежи крыши мансарды с размерами
Потом принципиально провести конструктивный расчёт, в каком стоит учитывать последующие причины: Конструкция двухскатной мансардной крыши: как не…
-
В видео процесс разметки стропил: Что собой представляет шатровая крыша, из каких элементов состоит и правила монтажа В этой статье будем говорить, что…
-
Брус пускают на стропильные ноги намного пореже, так как крепкость на извив намного резвее прирастает с повышением высоты, а не ширины. Все же, такие…
-
Чем лучше всего крыть крышу частного дома
Системы сбора дождевой воды со скатов кровли и ее отвода в. Чем покрыть крышу дома – сравнение популярных кровельных материалов Крыша дома во всех…
-
На вопрос о том, какая крыша лучше для дома, есть ответ: она должна быть неопасной, надежной, не страшатся холода, жары, ветра и воды. И при всем этом —…
