Проектирование домов с мансардой обладает своими специфическими нюансами. Желательно подразумевать то, что в качестве ограждающей конструкции в данном случае будет выступать совмещённая утеплённая кровля. Соответственно, все конструктивные особенности и правила приравниваются к требованиям, которые обязательны при строительстве мансарды.

Грамотная планировка дома с мансардой

Все большую популярность среди владельцев участков приобретают дома с мансардой. Неоспоримые преимущества этого типа кровли очевидны: увеличение полезной площади при незначительных дополнительных расходах. Конечно, скошенные потолки подойдут не каждому человеку, к тому же в такую комнату сложно подобрать мебель, а окна будут стоить в полтора-два раза дороже обычных. Но все эти недостатки компенсируются ценными квадратными метрами. Ведь мансардная кровля позволяет почти вдвое увеличить площадь дома, не прибегая к постройке дополнительного этажа.

Необычное пространство можно обыграть, используя различные дизайнерские приемы. Но как создать правильный проект? О чем нужно помнить, приступая к созданию дома с мансардой?

Обязательные требования для дома с мансардой

Сначала стоит позаботиться о прочности вашего дома. Фундамент и цокольный этаж (при наличии) должны быть рассчитаны на дополнительную нагрузку. Проект одноэтажного дома с обычной крышей не предусматривает дополнительных стен, пола, предметов интерьера. Если вы произвольно «добавите» мансарду, то это может привести к появлению трещин, также быстрому разрушению основания. Вот поэтому мансарду не надстраивают на уже существующие стены без дополнительного укрепления последних.

Высота мансарды от пола до потолка должна составлять не меньше 2,3 м. Это значение является оптимальным для людей среднего роста. Стоит учитывать тот факт, что конструкция крыши может ограничивать полезную площадь надстройки. Так, например, обычная двускатная крыша прибавляет всего 67% от площади первого этажа, поскольку по бокам высота будет настолько маленькой, что использовать это пространство не получится. А вот подъем крыши на высоту 1,5 метров гарантирует 100% увеличения площади. Часто встречается «ломаная крыша», которая позволяет добиться 90% от площади основания.

Особенности мансардной кровли

Проект дома с мансардой предполагает, что для верхнего уровня будут использоваться легкие материалы. И идет речь не только лишь о кровле, да и о внутренней отделке помещения, мебели и других предметах интерьера. Чем больше нагрузка на фундамент и стены нижнего этажа, тем выше вероятность появления трещин.

Если площадь мансарды невелика, то её часто формируют единым пространством. Если же необходимы внутренние перегородки, то делать их нужно из гипсокартонных листов. Они достаточно легкие, поэтому не нанесут ущерба основанию дома.

Также важно помнить о тепло- и гидроизоляции. Мансардная часть дома больше всего подвержена перепаду температур. К тому же теплый воздух внутри помещения, сталкиваясь с холодными материалами, может привести к появлению конденсата. Без гидроизоляции в таком доме не обойтись.

Особого внимания заслуживают окна, которые располагаются на наклонной поверхности кровли. Их монтаж потребует времени и сил, но результат — необычный дизайн помещения. К тому же одно из окон может стать дверью на крышу.

Сложность работ по созданию мансардной крыши приводит к одному неприятному результату — высокой цене.

Что нужно учесть при проектировании мансарды?

Существуют определенные правила проектирования мансард, соблюдать которые необходимо для получения красивого и прочного дома. Сначала они касаются функциональной составляющей проекта. Среди них:

связь коммуникационных структур мансарды и основы (электричество, водопровод, канализационные системы, вентиляция);
подбор соответствующих по прочности и весу материалов для изготовления кровли (для расчетов необходима информация о ветровых и снеговых нагрузках, также предполагаемом уклоне крыши и свойствах самих материалов);
выбор расположения окон и внутренних перегородок;
планировка лестничного узла;
подбор утеплителя и гидроизоляционных материалов (в некоторых случаях требуются также шумоизоляционные материалы);
соблюдение противопожарных требований (создание путей эвакуации из здания).

Но не следует забывать и внешнем виде будущего дома. Архитекторы советуют создавать единый план, где здание-основа и мансарда будут выглядеть гармонично. У них обязательно должна быть одна стилистика, одинаковый декор, сочетающийся цвет. Важно учитывать линии и изгибы самой крыши. Она почти во всем диктует геометрию постройки, создает законченный визуальный образ.А если вы уделите внимание к тому же ландшафтному дизайну, то ваш дом будет достоин попасть на обложки модных журналов!

Отдайте предпочтение оконным системам, которые врезают прямо в кровлю. Они не только лишь насытят мансарду светом и будут радовать прекрасным видом на голубое небо, да и придадут всему дому очарование и стильный вид.

Планировка одноэтажного дома с мансардой

В таком доме мансарда обычно выступает в роли спокойного и тихого помещения, где можно поработать или отдохнуть. В большинстве случаев на верхнем уровне находится спальня. Такое решение объясняется не только лишь дополнительной изоляцией этой зоны, да и возможностью комфортно располагаться в помещении с низкими потолками.

В данном случае лестницей пользуются всего пару раз в день, значит, узел можно сделать небольшим и довольно крутым. Все дело в том, что многие владельцы частных домов не задумываются о расположении лестницы, относятся к этому вопросу легкомысленно. А ведь лестничный узел — это один из важнейших моментов всей постройки. Конечно, в домах с большой площадью этажа расположение лестницы не принципиально. А вот дома с размерами 6х6 или 8х8 предполагают наличие узких и крутых лестниц. Также можно рассмотреть винтовые и даже приставные лестницы. Но помните о том, что подниматься по ним будет очень сложно.

Планировка двухэтажного дома с мансардой

Двухэтажный дом предполагает, что жильцы будут много раз за день перемещаться по этажам. Вот поэтому следует уделить больше внимания лестничным пролетам и ширине самих лестниц. Отдайте предпочтение пологим и широким вариантам. Также задумайтесь об освещении лестниц в ночное время (и в дневное, если естественного света мало).

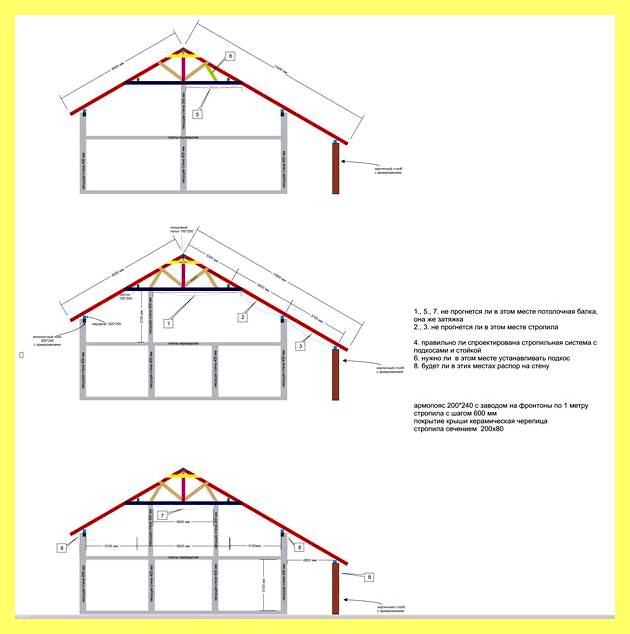

Проекты мансардных крыш

В процессе строительства малоэтажных зданий нередко возникает вопрос о том, что все-таки лучше предпочесть: мансарду или чердак? Если необходимо увеличение жилой площади дома, то преимущества мансарды в данном случае не поддаются никакому сомнению. Помимо этого, дома с мансардой выглядят очень красиво, эффектно и стильно. Проекты мансардных крыш, точнее, их конструктивные особенности напрямую связаны с геометрией крыши.

Мансарду можно спроектировать треугольной формы или с ломаной линией периметра, симметричной или асимметричной.

При разработке проекта необходимо помнить, что вышеуказанные факторы оказывают значительное влияние на количество жилой площади в дальнейшем помещении.

Проекты мансард с наклонной плоскостью крыши обладают так называемыми «мёртвыми зонами», другими словами, небольшими участками в помещении, которые не пригодны для жилья.

Чтобы сделать комнату более функциональной, рекомендуется обустраивать в таких местах различные шкафчики или подсобные помещения.

Проекты мансардных крыш должны полностью соответствовать всем существующим правилам и строительным нормам, создаваясь на основе точных инженерных расчетов.

Одними из наиболее важных факторов, сопровождающих проектирование мансарды, являются форма и размеры помещений зависимо от их расположения относительно дизайна интерьера. При создании проекта следует принять во внимание частичное или полное остекление помещения.

Кроме этого, можно совместить вставки окон с элементами кровли, по этому здание будет восхищать своих владельцев особым архитектурным стилем.

Схема расположения элементов мансарды и ограждающих конструкций определяется с помощью совокупности архитектурной формы здания и конструкции, также пожеланиями самого заказчика. Строительство мансарды — крыши с крутым уклоном нуждается в особом внимании и подходу к выбору материала, с помощью которого будет осуществляться покрытие крыши, необходимое для качественной тепло- и гидроизоляции.

Вернуться к оглавлению

Типовой проект мансарды

За счёт обустройства мансарды можно значительно увеличить жилую площадь дома, сохранив при всем этом запланированную площадь застройки, повысить комфортность и удобство проживания, также существенно снизить теплопотери жилища, если грамотно подойти к вопросам её проектирования и строительства.

Проектирование домов с мансардой обладает своими специфическими нюансами. Желательно подразумевать то, что в качестве ограждающей конструкции в данном случае будет выступать совмещённая утеплённая кровля. Соответственно, все конструктивные особенности и правила приравниваются к требованиям, которые обязательны при строительстве мансарды.

Учитывая то, что мансардный этаж оказывает значительное влияние на внешний вид здания в целом, прорабатывать архитектурные решения и определять наиболее оптимальные схемы несущих конструкций следует с особой тщательностью.

Кроме этого, необходимо обеспечить надёжную теплозащиту, герметичность, паро- и воздухопроницаемость. Помните, что главное отличие мансарды от чердака заключается в обустройстве дополнительного пространства, пригодного для жилья.

Здесь можете посмотреть, как можно обустроить мансардный этаж и сделать его ещё одним очень уютным жилым этажом своего дома с оригинальным и красивым дизайном.

Проекты домов с мансардой: бесплатно чертежи и фото

Дома с мансардой – это воплощение комфортной и приятной загородной жизни. Такие коттеджи допускают большую свободу в выборе материалов, дизайна и планировки дома. В этой статье вы найдете необходимые рекомендации, также проекты домов с мансардой, бесплатные чертежи и фото.

Особенности дома с мансардой

Одна из самых главных особенностей дома с мансардой – хорошая теплоизоляция, потому что высшая часть конструкции подвержена перепаду температур. Более важно позаботиться и о гидроизоляции помещения. Подбирайте для мансардного этажа легкие материалы. Это касается и кровли, и внутренней отделки, и даже мебели. Не стоит перегружать фундамент и стены из-за возможного появления трещин.

Небольшую площадь мансарды идеальнее всего сформировать цельным пространством, но по мере надобности создания внутренних перегородок стоит отдать предпочтение гипсокартону. Этот материал не нанесет дополнительной нагрузки на основание дома.

Очередной важный момент – окна. Их монтаж на наклонной поверхности потребует немало затрат, однако результат стоит того.

Преимущества и недостатки домов с мансардой

У домов с мансардой появляется больше поклонников благодаря следующим преимуществам:

экономия на строительно-монтажных работах;
правильное использование чердачного этажа увеличивает функциональную площадь дома вдвое;
простота в обеспечении мансарды коммуникациями. Достаточно провести их с первого этажа;
снижение потери тепла через крышу;
при строительстве мансарды нет необходимости выселения жильцов из дома, они могут оставаться на нижнем этаже до окончания работ;
возможность обустройства в доме помещения нежилого типа: бильярдная, мастерская и т.д.;
простор для фантазии. Необычное пространство мансарды позволяет проявить творческий подход к дизайну помещения.

Но при всем этом у домов такого типа имеются и недостатки:

несоблюдение обязательных правил технологии строительства и необдуманный подбор материалов повлечет за собой потерю тепла, конденсацию влаги и промерзание.
немалая стоимость мансардных окон (больше в 1,5-2 раза обычных), складывающаяся из специфики профиля и стоимости монтажных работ;
снежной зимой возможно нарушение естественного освещения мансарды.

Как построить дом с мансардой?

Создавая проект дома с мансардой, необходимо учитывать особенности данной постройки. При соблюдении следующих правил вы получите красивый и надежный прочный дом.

Расчет дополнительной нагрузки. Нельзя произвольно пристроить мансарду к одноэтажному дому, потому что это повлечет за собой трещины с последующим разрушением основания. Если вы решили достроить мансарду на уже существующие стены, позаботьтесь об их укреплении.
Расчет высоты мансарды. Минимальное значение высоты от пола до потолка 2,5 м.

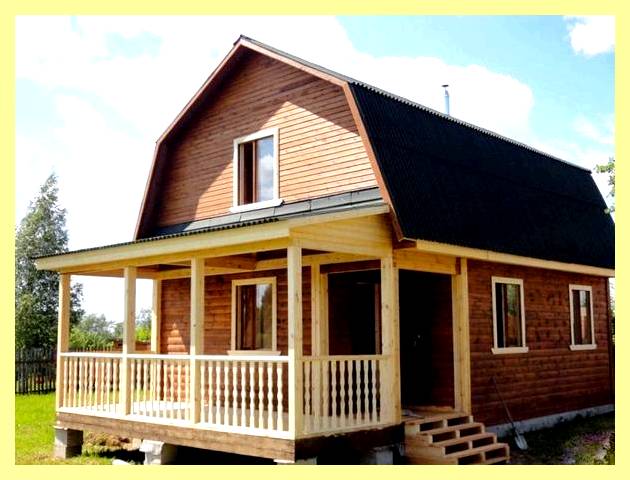

Правильная конструкция крыши. При ее проектировании следует учесть, что двускатная конструкция добавит лишь 67% площади основания дома. Так называемая «ломаная» крыша прибавит примерно 90% от площади нижнего этажа. А вот подъем крыши на 1,5 м может увеличить площадь на 100%.
Предусмотрите связь коммуникаций между основой и мансардой;
Продумайте планировку лестницы, места для внутренних перегородок и окон;
Очень важно соблюсти противопожарные требования, план эвакуации с мансарды.

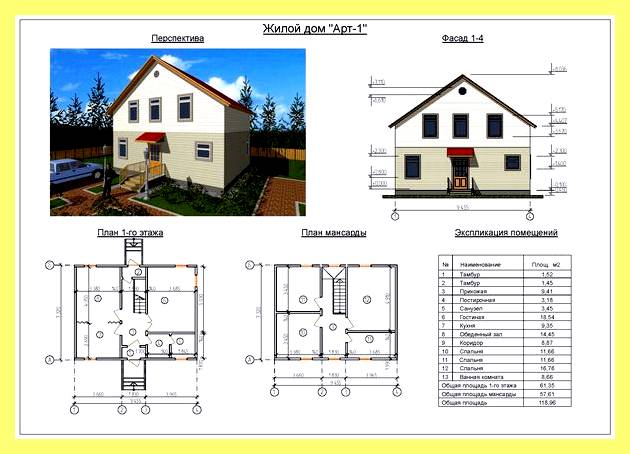

Проекты одноэтажного дома с мансардой: чертежи и фото

В одноэтажных домах мансарда в большинстве случаев выступает в качестве мастерской или кабинета. Нередко на этом уровне располагают спальню, что обусловлено комфортным расположением в помещении с невысокими потолками, а также дополнительной изоляцией и прекрасным видом на звездное небо из окон. Мы подобрали 10 лучших проектов домов с мансардой, ниже представлены бесплатные чертежи и фото, а также их описание.

Готовые проекты домов с мансардой 8 на 10

Проект №1. Проект этого дома предусматривает функциональное помещение на мансардном уровне, в котором размещена спальня, санузел и две дополнительные комнаты, которые по своему усмотрению можно обустроить под гостиные или детские. Уютный каркасный дом предполагает выполнение из кирпича и керамзитобетона. Большие окна делают внутреннее пространство дома хорошо освещенным. Здание полностью соответствует всем требованиям жилого дома.

Проект №2. Уютный коттедж в эко стиле с большой столовой-гостиной на первом этаже. Проект позволяет разместить на мансарде три комнаты, санузел и небольшой холл, а также выход на балкон. Предусмотрен удобный широкий лестничный узел. На первом этаже располагается также второй выход на веранду. Такой дом прекрасно подойдет большой семье для комфортного загородного отдыха.

Дом 10х10 с мансардным этажом.

Проекты домов с мансардой 9 на 9

Проект №3. Небольшой и в то же время функциональный одноэтажный дом с гостиной-столовой и кабинетом на первом этаже. Пространство мансарды занимает три смежные комнаты и санузел. В простую форму здания вносят разнообразие эркер в гостиной и мансардное окно с плоской кровлей. Дом отлично подойдет как для отдыха, так и для работы.

Проект №4. Компактный дом в деревенском стиле. На первом этаже расположены гостиная с обеденной зоной, кухня и туалет. На мансарду можно подняться по удобной широкой лестнице. Здесь предусмотрены три спальни и ванная комната.

Проект №5. Функциональный одноэтажный дом с мансардой подходит для большой семьи. Проект предусматривает просторную столовую, кабинет, санузел и кухню на первом этаже, а также три смежные комнаты и ванную на мансардном уровне. Форму дома дополняет эркер на первом этаже в гостиной-столовой и выход на балкон, а также окно с еще одним дополнительным балконом и двускатной крышей.

Проекты домов с мансардой 9 на 10

Проект №6. Бюджетный проект дома с мансардой отлично подойдет для жизни и отдыха. На первом этаже расположена большая вместительная гостиная (48,6 м2), которая может одновременно выступать и в роли столовой. На мансарде – три спальни, санузел и просторный балкон.

Проект №7. Простой одноэтажный дом с функциональной планировкой предназначен для семьи из пяти человек. Простая форма дополняется эркером и балконом. Вход через прихожую ведет в холл, где расположены лестница на мансарду и двери во все помещения первого этажа: гостиная, санузел, кухня и детская. На мансардном уровне – три спальни, просторная ванная комната, а также две гардеробные, одна из которых примыкает к большой спальне.

Проекты домов с мансардой и гаражом

Проект №8. Выбрав проект дома с мансардой и гаражом, вы сэкономите деньги на строительных работах за счет совмещения капитальных стен. Кроме того, решение «два в одном» снижает затраты на отопление гаража благодаря теплым стенам дома. И к тому же нет необходимости выходить на улицу в плохую погоду, чтобы попасть в гараж, — основная часть дома соединена с гаражом через кладовую. Большие окна делают дом светлым, а две небольшие террасы поспособствуют приятному отдыху на воздухе.

Проект №9. Проект этого уютного дома предусматривает монтаж дома-близнеца в зеркальном дизайне. Отличительной чертой этой простой постройки является крыша гаража, которая проходит над входной террасой и поддерживается тремя деревянными балками. Внешняя отделка дома выделяется деревянным обрамлением классических оконных проемов. На первом этаже расположены гостиная, кухня, совмещенная со столовой, и санузел, мансардный уровень занимают две спальни и ванная.

Гараж напрямую связан с домом при помощи складной лестницы, которая экономит пространство для хранения инструментов и прочих необходимых вещей.

Проект двухэтажного дома с мансардой: чертежи и фото

Двухэтажные дома с мансардой имеют презентабельный внешний вид. Такие дома предназначены для комфортного загородного или дачного отдыха. Как правило, планировка двухэтажного дома с мансардой предусматривает расположение комнат общего пользования на первом уровне (это могут быть гостиная, столовая, кухня), а личные апартаменты – на втором этаже (спальни хозяев, ванная комната, детские). Выбирая материалы, можно остановиться на бетоне, кирпиче или дереве. Возможны комбинированные варианты, где один этаж выполнен из бруса, а другой – из кирпича. Ниже представлен проект №10, заключительный в нашей подборке.
