Как запаять алюминий обычным оловом без флюсов! Паять алюминий легко! Проверенно!

Время от времени можно услышать мировоззрение, что пайка скруток несёт внутри себя потенциальную опасность. Считается, что при перегреве скрутки припой плавится и, капая, повреждает изоляцию других проводов. Давайте разберёмся с этим.

Два способа пайки алюминия обычным паяльником

Пайка алюминия осуществляется при помощи оловянно-свинцового припоя. Но процесс осложняется тем, что алюминий тяжело залудить. В большинстве случаев паяются дюралевые плоские поверхности либо дюралевые провода к алюминию или алюминий к меди. Причина нехороший пайки алюминия связана с тем, что он сам по для себя очень активный металл и на воздухе одномоментно покрывается очень узким, но крепким слоем оксидной пленки, который защищает этот металл от атмосферных воздействий.

Даже если зачистить поверхность металла обыкновенной наждачной бумагой и попробовать ее залудить, то ничего не получится, так как за считанные секунды металл покрывается той же самой оксидной пленкой.

Два распространенных способа пайки алюминия в домашних условиях

Есть 2 решения этой задачи: или зачищать металл под защитной средой, или использовать спец флюсы. В первом случае покрываем поверхность минеральным маслом и пытаемся ее залудить.

Для этого под поверхностью масла начинаем царапать поверхность металла, счищая оксидную пленку. При всем этом масло не дает кислороду просачиваться до металла, и он не окисляется.

Небольшую площадку можно очистить с помощью массивного паяльника, поскольку алюминий очень теплопроводный материал, и как мы нагреваем поверхность, температура на ней начинает падать.

Поэтому берем оловянно-свинцовый припой и затираем его, но даже под слоем масла это сделать очень трудно, все же такой способ все-таки является рабочим, если долго продолжать тереть. После того, как поверхность «залудилась», масло удаляем, и припаиваем медный провод.

По второму варианту используем специализированный флюс для пайки по алюминию, в каком находятся все элементы, разъедающие оксидную пленку, и реагирующие с самим металлом, что облегчает пайку.

В этом случае это низкотемпературный припой, которым капаем на поверхность, и видим, что происходит шипение, т. е. сам флюс взаимодействует с металлом, и поэтому происходит лужение, и есть возможность припаять провод.

Теперь производим пайку проводов между собой. Отметим, что первый способ под маслом, не подходит для пайки проводов из-за неудобства места и очень трудной организации затирки. А вот флюс для пайки проводов – незаменимая вещь. Если пошло шипение, то лужение состоялось и соединение проводов внахлест произошло.

Далее попробуем соединить провода, когда конец одного провода закручивается в пружину и в него вставляется другой провод. Для их соединения контакт нужно залудить, поэтому покрываем его флюсом и запаиваем.

Проверим качество пайки. При первом и втором способе провода оторвались с трудом. Поэтому оба способа абсолютно работоспособны. Ими можно залудить алюминиевую поверхность, разве что первый способ подходит только для плоских поверхностей, а второй (с флюсом) для пайки проводов.

Пайка скруток из алюминиевого и медного провода

Итак, поговорим о том, как паять алюминий. Те, кто сталкивался с этой задачей, знают, что алюминий плохо поддаётся пайке. Виной тому тонкая оксидная плёнка, быстро образующаяся на поверхности этого металла на открытом воздухе. Поэтому для пайки алюминия применяют специальные флюсы.

Процесс пайки алюминия я продемонстрирую на примере облуживания и пайки проволочных скруток.
При монтаже электропроводки я всегда отдаю предпочтение паяным соединениям. Считаю, что этот способ обеспечивает лучший электрический контакт по сравнению с обычной скруткой проводов без пайки или обжимом их в гильзе или наконечнике.

Необходимые инструменты и материалы

обычный паяльник мощностью 40 Ватт;
нож для снятия изоляции и зачистки проводов;
флюс для пайки алюминия (Ф-61А, Ф-59А, Ф-64 и др);
раствор канифоли в ацетоне или спирте;
свинцово – оловянный припой;
обрезки алюминиевых и медных проводов сечением 2,5 – 4 кв. мм.

Приступаем к пайке

Пайка скрутки алюминиевых проводов

Начнём работу с пайки скрученных алюминиевых проводов. Перед тем, как скрутить провода, нужно убедиться в том, что поверхность алюминиевых жил чистая. В противном случае нужно зачистить провод ножом. Поверхность провода должна быть светло – серебристой, а не тёмно – серой.

Уроки электрика. Пайка алюминиевых проводов

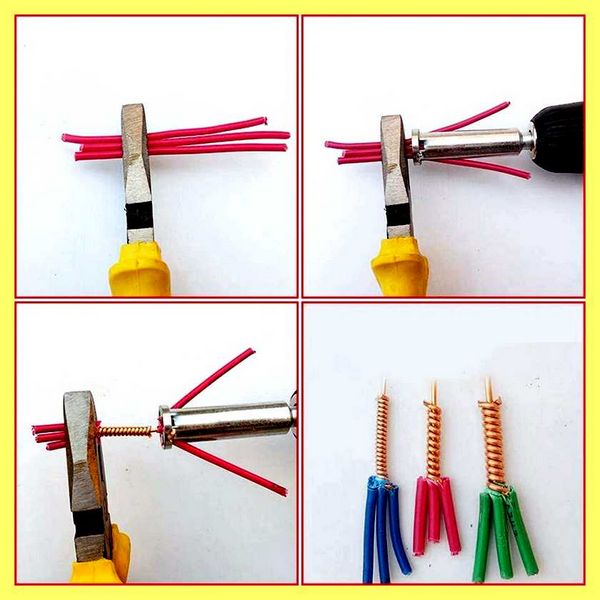

Делаем скрутку плоскогубцами.

Для пайки алюминия применяем специальный флюс. Он может иметь конкретную марку Ф-61А, Ф-59А, Ф-64 и др, или же просто называться «флюс для пайки алюминия». Флакончик объёмом 25 мл стоит приблизительно 45 рублей и его хватит надолго.

При помощи кисточки наносим флюс тонким слоем на скрутку со всех боков.

Разогретое до рабочей температуры жало паяльника смачиваем припоем, слегка дотронувшись до него. Поглаживая скрутку рабочей поверхностью жала, наносим на неё припой.

Припой и алюминий похожи цветом, но это не мешает наблюдать, как припой растекается по поверхности проводов, заполняя щели между ними. Перебарщивать с количеством припоя не стоит, достаточно тонкого слоя на поверхности алюминия, застывших капель следует избегать.

Пайка медной скрутки

Медные скрутки я паяю таким же способом, только флюсом в данном случае служит раствор канифоли в ацетоне. Готовлю я его следующим образом. Во флакончик заливаю около 30 мл ацетона и постепенно засыпаю в него канифоль, предварительно измельчённую в порошок. Перемешиванием добиваюсь полного растворения канифоли. В результате раствор должен приобрести цвет некрепкого чая. Наношу флюс также кисточкой, расход канифоли при всем этом мизерный, а благодаря текучести ацетона раствор проникает в самые мелкие щели.

Если использовать нерастворённую канифоль, получается не так аккуратно, её излишки потом приходится удалять.

Скрутка из медного и алюминиевого провода

При монтаже электропроводки выполнять непосредственное соединение проводов с токоведущими жилами из меди и алюминия запрещено. В результате электрохимических процессов на границе соприкосновения этих металлов образуется окисная плёнка, которая увеличивает переходное сопротивление. Присутствие влаги активизирует протекание реакции. В результате переход начинает нагреваться, что ещё более ускоряет процесс коррозии. Медь с алюминием соединяют через третий металл.

Обычно применяют болтовое соединение с установкой между проводами стальной шайбы, либо специальные зажимы, исключающие непосредственный контакт проводов.

По мере надобности произвести соединение проводов с медной и алюминиевой жилой, я поступаю следующим образом.

Медные и алюминиевые провода, которые требуется соединить, я предварительно облуживаю, другими словами, покрываю тонким слоем припоя.

При всем этом для каждого металла использую свой флюс, а припой применяю один и тот же. После чего я скручиваю провода и пропаиваю скрутку снаружи. В результате медный и алюминиевый провод соединяются через слой разделяющего их припоя. Олово и свинец, входящие в состав припоя химически нейтральны к меди и алюминию, что исключает протекание электрохимической коррозии.

Наружный слой припоя, нанесённый на скрутку, герметизирует контакт и защищает его от внешних воздействий.

Иногда можно услышать мнение, что пайка скруток несёт внутри себя потенциальную опасность. Считается, что при перегреве скрутки припой плавится и, капая, повреждает изоляцию других проводов. Давайте разберёмся с этим.

Сама по себе скрутка, тем паче пропаянная, обеспечивает площадь электрического контакта, в разы превышающую сечение основного провода. А это значит, что при перегрузке электропроводки, нагревание скрутки будет наименьшим. В данном случае будет происходить перегрев провода по всей его длине, что может привести к оплавлению изоляции гораздо раньше, чем к расплавлению припоя. Причиной возникновения подобной ситуации является не наличие скрутки, и не её пайка, а отсутствие автоматического выключателя или неправильный его выбор.
Что все-таки касается «разрушительного» действия расплавленного припоя, то в процессе пайки вы можете убедиться, что случайно упавшие с жала паяльника его капли не прожигают даже газету на столе.

Заключение

поражение электрическим током в случае его неисправности (пробоя фазы на корпус и жало паяльника);
возможность получения ожога (температура плавления свинцово – оловянных припоев составляет около 200°С).

Как спаять медь с алюминием?

Пайка алюминия с медью считается сложным процессом, требующим от специалиста, выполняющего работы, большого опыта и тщательного подхода к делу. Эти металлы обладают условной совместимостью, при прямом контакте достаточно быстро окисляются, ухудшая токопроводность соединения. Чтобы справиться с задачей, нужно сначала разобраться в том, можно ли их скреплять обычными способами, и как это сделать в домашних условиях паяльником.

Пайка алюминиевых проводов / Soldering aluminum wires

Способы

Для того чтобы пайка алюминия с медью прошла успешно, сначала нужно разобраться в том, какие именно соединения нужно создавать. Например, провода в холодильнике, где применяют такие жилы, опытные мастера скрепляют только припоем, рекомендованным производителями техники. На производстве и в быту также может потребоваться соединение трубчатых элементов именно в неразрывном, герметичном виде. Под это определение подходит только пайка

Можно выделить ряд актуальных способов ее выполнения.

С применением стальной муфты. В данном случае между стыками алюминиевой и медной деталей устанавливается вставка из черного металла. Пайка осуществляется с каждой стороны отдельно, что позволяет сделать соединение более прочным, исключает возникновение проблем из-за разницы температур плавления. Со сталью и медь, и алюминий хорошо взаимодействуют.
С применением специализированных припоев. Наиболее ярким примером является материал, выпускаемый брендом Castolin, к которому компания предлагает дополнительно целую линейку флюсов с нужными характеристиками. Стоят такие расходные материалы заметно дороже, встречаются редко. Именно их обычно используют в мастерских по ремонту сложной домашней техники.
Поверхностный способ. Он заключается в использовании особого соединения, при котором медная часть вставляется в алюминиевый раструб. По краю широкой части наносится припой, закрывающий зазор. Используются легкоплавкие составы, при работе мастеру нужно захватить как можно большую часть поверхности медной детали. Этот способ применим при работе с трубчатыми элементами.
Скрутками. Этот метод позволяет использовать общий оловянно-свинцовый припой, но с использованием специальных флюсов для каждого металла. Таким макаром исключается возможность окисления, устраняется потеря алюминиевой жилой ее прочности и первоначальных рабочих характеристик. Эта технология пайки проводов считается допустимой, но не рекомендована для применения под высокими сетевыми нагрузками.
С меднением алюминия. В данном случае на поверхности металла создаются контактные площадки, позволяющие образовать надежное соединение с мало совместимой с ним медью. Кислотный состав не применяется.

Это основные способы, которые используют, чтобы получить соединение медных и алюминиевых элементов путем пайки.

Подготовка

В домашних условиях наиболее часто используются способы соединения меди и алюминия напрямую — в скрутках или с созданием контактных площадок. Для опытного мастера выполнение работ не составит труда. Важно лишь ответственно подойти к подготовке поверхностей к спаиванию.

Меднение алюминия выполняется методом гальванизации или вручную – кисточкой, изготовленной из медных жил. Электролит для работы изготавливается самостоятельно путем растворения 20 г медного купороса в 1 л воды с последующим добавлением 2 мл соляной кислоты. Раствор помешивается до устранения кристаллизации. Готовый состав не имеет химического запаха, становится ярко-синим.

Зависимо от выбора метода предварительно зачищенные и обезжиренные детали покрываются электролитом. После чего их можно подвергать пайке.

Описание процесса

Самый простой способ, с помощью которого можно спаять алюминий и медь, используется при соединении проводов. Концы жил с разными типами металлической основы ножом зачищаются от изоляции, скручиваются. Для работы подойдет обычный паяльник мощностью 40 Вт.

Разберем порядок действий.

Зачистка алюминиевых жил до светло-серебристого цвета. Это лучше сделать до их свивания. Образовать плотную скрутку помогут плоскогубцы.
Нанесение флюса. Для алюминиевого провода он специальный, в большинстве случаев имеет маркировку Ф-64, Ф-61А. Он жидкий, продается в пластиковых флаконах с кисточкой. Состав нужно аккуратно нанести на скрутку по всей поверхности ровным тонким слоем.
Нанесение припоя. Жало паяльника разогревается до рабочей температуры. На него набирается небольшое количество припоя, распределяемое по концу провода, покрытому флюсом. Важно исключить образование капель, состав должен просто равномерно залудить поверхность.
Создание медной скрутки. Ее лучше покрыть флюсом на основе раствора канифоли в ацетоне. Такой состав готовят самостоятельно, он обязан иметь оттенок слабо заваренного чая. Жидкий флюс наносится на поверхность провода кисточкой, равномерно покрывая ее.
Нанесение полуды. Она покрывает поверхность медного провода, обеспечивая ему готовность к последующей пайке.
Соединение проводов. Происходит стандартным способом – со скруткой жил между собой. Правильно залуженные концы проводов легко соединяются этим же оловянно-свинцовым припоем, несмотря на слабую совместимость материалов. Электрохимическая коррозия в данном случае исключается, поскольку нет прямого контакта металлов.

Важно учесть, что этот способ соединения не рекомендован для монтажа электропроводки в жилых и нежилых зданиях. Здесь используется крепление при помощи шайб, болтов или муфт из стали во избежание увеличения коррозионного воздействия на алюминиевую жилу.

Если для соединения выбраны трубки из алюминия и меди, порядок работы будет другим. Сначала выполняется предварительная зачистка металлов, разделка кромок для раструба, механическое и химическое снятие окислов. Затем следует ряд шагов.

Надежно зафиксировать соединяемые элементы.
Нанести на поверхность деталей флюс.
Приступить к пайке. При использовании муфты она припаивается к одному концу соединения, затем шов остужается, проверяется на дефекты. Только после чего можно выполнить работу на второй части заготовки. При использовании раструба работы выполняются в один этап.

Таким путем можно добиться надежной пайки меди и алюминия в случае создания общего трубопровода или других конструкций из химически несовместимых металлов.

Полезные советы

В домашних условиях нельзя проводить работу по омеднению алюминия. Контакт с кислотами и сопутствующая химическая реакция требует специально оборудованной мастерской с вентиляционным оборудованием или свободным притоком свежего воздуха. Важно понимать, что разные по своим свойствам материалы при правильной подготовке можно паять и без создания контактных площадок. Метод гальванизации скорее актуален для промышленного производства.

При работе с трубами, которые затем будут эксплуатироваться под давлением, важно тщательно рассчитывать требуемую прочность соединения. Именно исходя из этого подбираются припои и флюсы. При использовании горелки вместо паяльника нужно исключить возможное воспламенение посторонних предметов. Все работы выполняются в мастерской.

В следующем видео рассказывается о том, как спаять медь с алюминием.
